Котельная установка

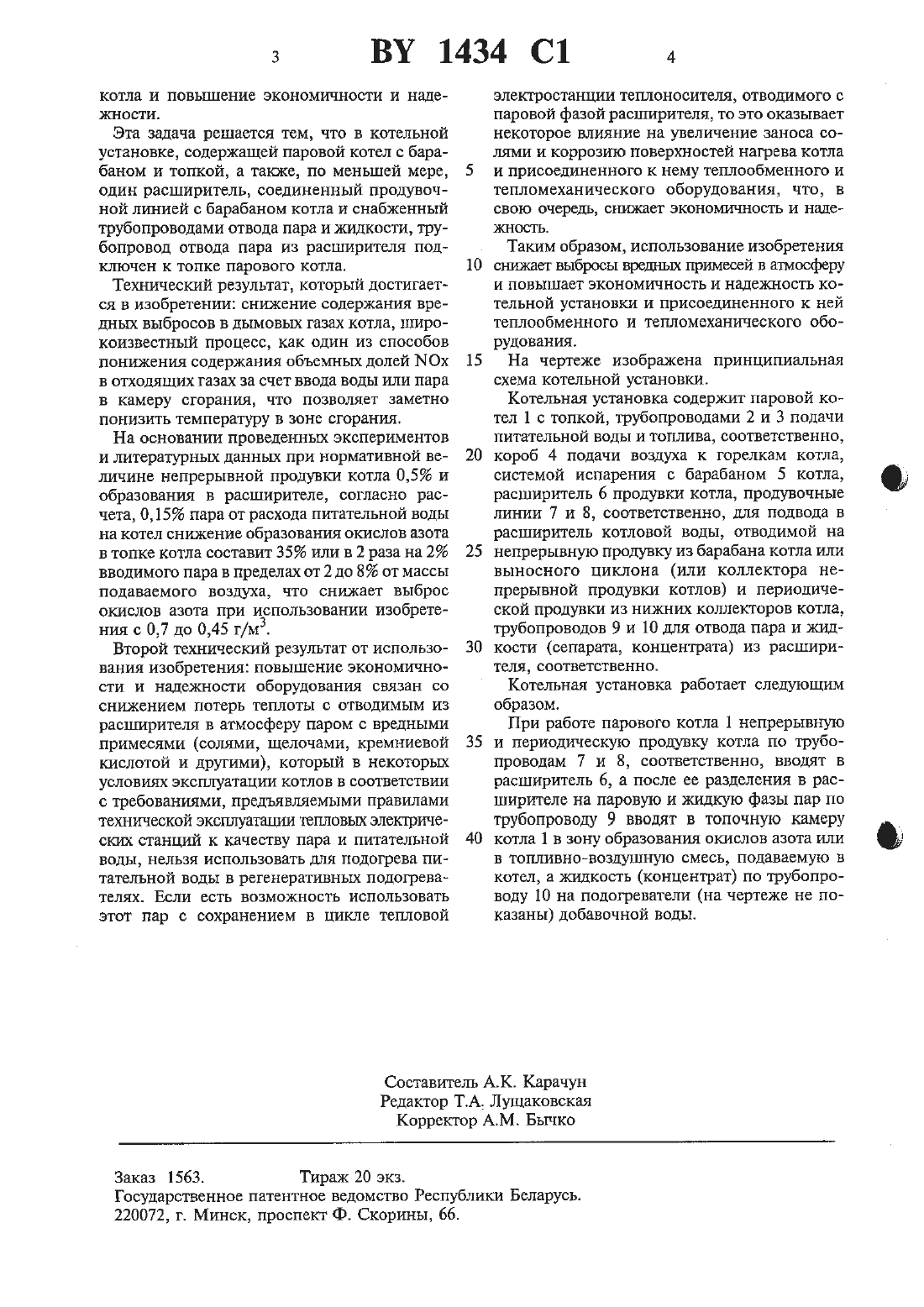

(12) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ввдомсгво РЕСПУБЛИКИ БЕЛАРУСЬКотельная установка, содержащая паровой котел с барабаном и топкой, а также, по меньшей мере, один расширитель, соединенный продувочной линией с барабаном котла и снабженный трубопроводами отвода пара и жидкости, отличающаяся тем, что трубопровод отвода пара из расширителя подключен к топке парового котла.(71) Заявитель Белорусская государственная политехническая академия (ВТ)(73) Патентообладатель Белорусская государственная политехническая акаде мия (ВТ)Изобретение относится к теплоэнергетике и может быть использовано в паровых котельных установках тепловых электрических станций и промышленных предприятий.Известны котельные установки, содержащие паровой котел с барабаном и топкой, а также расширитель, соединенный продувечной линией с барабаном котла и снабженный трубопроводом отвода пара на подогреватели питательной воды и трубопроводом отвода жидкости 1.Недостатком таких УСТЗНОВОК ЯВЛЯЕТСЯ ВНЕСЕНИЕ С паром ИЗ расширителя В питательнуюводу котлов вредных примесей при использовании пара расширителя для подогрева питательной воды и связанное с этим снижение экономичности и надежности оборудования,а также увеличение тепловых потерь при невозможности использования этого пара при отсутствии для него теплового потребления или из-за содержащихся в нем примесей для подогрева питательной воды и его отводе в атмосферу.Задачей изобретения является снижение содержания вредных выбросов в дымовых газахЭта задача решается тем, что в котельной установке, содержащей паровой котел с барабаном и топкой, а также, по меньшей мере,один расширитель, соединенный продувочной линией с барабаном котла и снабженный трубопроводами отвода пара и хсидкости, трубопровод отвода пара из расширителя подключен к топке парового котла.Технический результат, который достигается в изобретении снижение содержания вредных выбросов в дымовых газах котла, широкоизвестньтй процесс, как один из способов понижения содержания объемных долей МОх в отходящих газах за счет ввода воды или пара в камеру сгорания, что позволяет заметно понизить температуру в зоне сгорания.На основании проведенных экспериментов и литературных данных при нормативной ведшчине непрерывной продувки котла 0,5 И образования в расширителе, согласно расчета, О,15 пара от расхода питательной воды на котел снижение образования окислов азота в топке котла составит 35 или в 2 раза на 2 вводимого пара в пределах от 2 до 8 от массы подаваемого воздуха, что снижает выброс окислов азота при использовании изобретения с 0,7 до 0,45 г/мз.Второй технический результат от использования изобретения повышение экономичности и надежности оборудования связан со снижением Потерь теплоты с отводимым из расширителя в атмосферу паром с вредньтми примесями (солями, Щелочами, кремниевой кислотой и другими), который в некоторых условиях эксплуатации котлов в соответствии с требованиями, предъявляемыми правилами технической эксплуатацшит тепловых электрических станций к качеству пара и питательной воды, нельзя использовать для подогрева питательной воды в регенеративных подогревателях. Если есть возможность использовать этот пар с сохранением в Цикле тепловойэлектростанции теплоносителя, отводимого с паровой фазой расширителя, то это оказывает НСКОТОРОС ВЛИЯНИЕ на УВЕЛИЧЕНИЕ ЗЭНОСЗ СОлями и коррозию поверхностей нагрева котла и присоединенного к нему теплообменного и тепломеханического оборудования, что, в свою очередь, снижает экономичность и надежность.Таким образом, использование изобретения снижает выбросы врешшх примесей в атмосферу и повышает экономичность и надежность котельной установки и присоединенного к ней теплообменного и тепломеханического оборудования.На чертеже изображена принципиальная схема котельной установки.Котельная установка содержит паровой котел 1 с топкой, трубопроводами 2 и 3 подачи питательной воды и топлива, соответственно,короб 4 подачи воздуха к горелкам котла,системой испарения с барабаном 5 котла,расширитель 6 продувки котла, продувочные линии 7 и 8, соответственно, для подвода в расширитель котловой воды, отводимой на Непрерывную продувку из барабана котла или выносного циклона (или коллектора непрерывной продувки котлов) и периодической продувки из ниэкнш коллекторов котла,трубопроводов 9 и 10 для отвода пара и ЖИДкости (сепарата, концентрата) из расшири ТСЛЯ, СООТВВТСТВЕННО.Котельная установка работает следующим образом.При работе парового котла 1 непрерывную и периодическую продувку котла по трубопроводам 7 и 8, соответственно, вводят в расширитель 6, а после ее разделения в расширителе на паровую и жидкую фазы пар по трубопроводу 9 вводят в топочную камеру котла 1 в зону образования окислов азота или в топливно-воздушную смесь, подаваемую в котел, а шщкость (концентрат) по трубопроводу 10 на подогреватели (на чертеже не показаны) добавочной воды.Государственное патентное ведомство Республики Беларусь.
