Сборный стеллаж

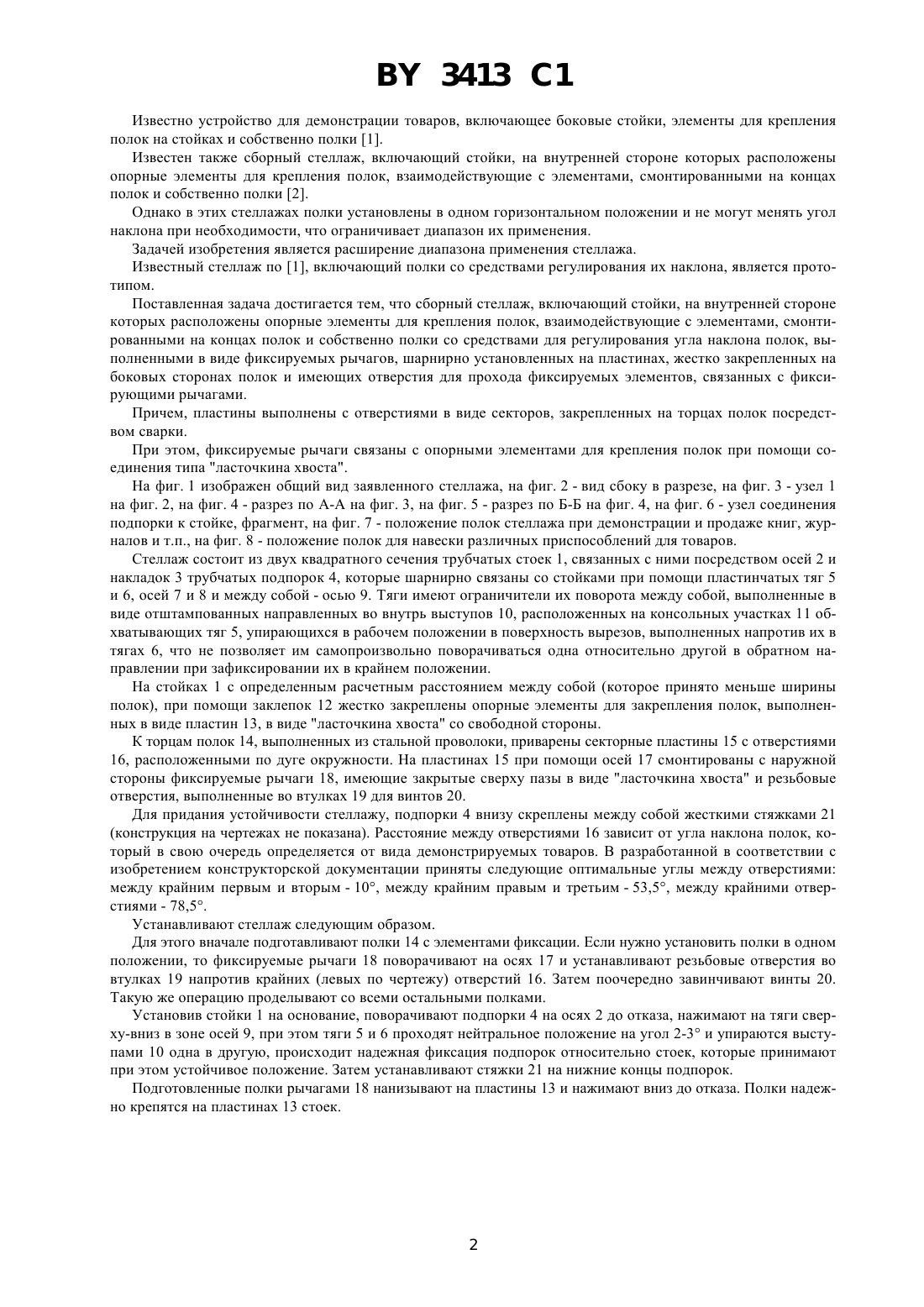

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Сборный стеллаж, включающий стойки, на внутренней стороне которых расположены опорные элементы для крепления полок, взаимодействующие с элементами, смонтированными на концах полок, и собственно полки, отличающийся тем, что он снабжен средствами для регулирования угла наклона полок,выполненными в виде фиксируемых рычагов, шарнирно установленных на пластинах, жестко закрепленных на боковых сторонах полок и имеющих отверстия для прохода фиксируемых элементов, связанных с фиксирующими рычагами. 2. Стеллаж по п. 1, отличающийся тем, что пластины с отверстиями выполнены в виде секторов, закрепленных на торцах полки посредством сварки. 3. Стеллаж по п. 1, отличающийся тем, что фиксируемые рычаги связаны с опорными элементами для крепления полок посредством соединения типа ласточкина хвоста. Изобретение относится к сборно-разборным стеллажам, предназначенным для хранения, демонстрации и продажи товаров в магазинах, складах, ярмарках и других помещениях розничной торговли. 3413 1 Известно устройство для демонстрации товаров, включающее боковые стойки, элементы для крепления полок на стойках и собственно полки 1. Известен также сборный стеллаж, включающий стойки, на внутренней стороне которых расположены опорные элементы для крепления полок, взаимодействующие с элементами, смонтированными на концах полок и собственно полки 2. Однако в этих стеллажах полки установлены в одном горизонтальном положении и не могут менять угол наклона при необходимости, что ограничивает диапазон их применения. Задачей изобретения является расширение диапазона применения стеллажа. Известный стеллаж по 1, включающий полки со средствами регулирования их наклона, является прототипом. Поставленная задача достигается тем, что сборный стеллаж, включающий стойки, на внутренней стороне которых расположены опорные элементы для крепления полок, взаимодействующие с элементами, смонтированными на концах полок и собственно полки со средствами для регулирования угла наклона полок, выполненными в виде фиксируемых рычагов, шарнирно установленных на пластинах, жестко закрепленных на боковых сторонах полок и имеющих отверстия для прохода фиксируемых элементов, связанных с фиксирующими рычагами. Причем, пластины выполнены с отверстиями в виде секторов, закрепленных на торцах полок посредством сварки. При этом, фиксируемые рычаги связаны с опорными элементами для крепления полок при помощи соединения типа ласточкина хвоста. На фиг. 1 изображен общий вид заявленного стеллажа, на фиг. 2 - вид сбоку в разрезе, на фиг. 3 - узел 1 на фиг. 2, на фиг. 4 - разрез по А-А на фиг. 3, на фиг. 5 - разрез по Б-Б на фиг. 4, на фиг. 6 - узел соединения подпорки к стойке, фрагмент, на фиг. 7 - положение полок стеллажа при демонстрации и продаже книг, журналов и т.п., на фиг. 8 - положение полок для навески различных приспособлений для товаров. Стеллаж состоит из двух квадратного сечения трубчатых стоек 1, связанных с ними посредством осей 2 и накладок 3 трубчатых подпорок 4, которые шарнирно связаны со стойками при помощи пластинчатых тяг 5 и 6, осей 7 и 8 и между собой - осью 9. Тяги имеют ограничители их поворота между собой, выполненные в виде отштампованных направленных во внутрь выступов 10, расположенных на консольных участках 11 обхватывающих тяг 5, упирающихся в рабочем положении в поверхность вырезов, выполненных напротив их в тягах 6, что не позволяет им самопроизвольно поворачиваться одна относительно другой в обратном направлении при зафиксировании их в крайнем положении. На стойках 1 с определенным расчетным расстоянием между собой (которое принято меньше ширины полок), при помощи заклепок 12 жестко закреплены опорные элементы для закрепления полок, выполненных в виде пластин 13, в виде ласточкина хвоста со свободной стороны. К торцам полок 14, выполненных из стальной проволоки, приварены секторные пластины 15 с отверстиями 16, расположенными по дуге окружности. На пластинах 15 при помощи осей 17 смонтированы с наружной стороны фиксируемые рычаги 18, имеющие закрытые сверху пазы в виде ласточкина хвоста и резьбовые отверстия, выполненные во втулках 19 для винтов 20. Для придания устойчивости стеллажу, подпорки 4 внизу скреплены между собой жесткими стяжками 21(конструкция на чертежах не показана). Расстояние между отверстиями 16 зависит от угла наклона полок, который в свою очередь определяется от вида демонстрируемых товаров. В разработанной в соответствии с изобретением конструкторской документации приняты следующие оптимальные углы между отверстиями между крайним первым и вторым - 10, между крайним правым и третьим - 53,5, между крайними отверстиями - 78,5. Устанавливают стеллаж следующим образом. Для этого вначале подготавливают полки 14 с элементами фиксации. Если нужно установить полки в одном положении, то фиксируемые рычаги 18 поворачивают на осях 17 и устанавливают резьбовые отверстия во втулках 19 напротив крайних (левых по чертежу) отверстий 16. Затем поочередно завинчивают винты 20. Такую же операцию проделывают со всеми остальными полками. Установив стойки 1 на основание, поворачивают подпорки 4 на осях 2 до отказа, нажимают на тяги сверху-вниз в зоне осей 9, при этом тяги 5 и 6 проходят нейтральное положение на угол 2-3 и упираются выступами 10 одна в другую, происходит надежная фиксация подпорок относительно стоек, которые принимают при этом устойчивое положение. Затем устанавливают стяжки 21 на нижние концы подпорок. Подготовленные полки рычагами 18 нанизывают на пластины 13 и нажимают вниз до отказа. Полки надежно крепятся на пластинах 13 стоек. 3413 1 Изменение угла наклона полок может проводиться как без их снятия со стоек, так и после снятия. Для этого винты 20 вывинчивают, поворачивают полки относительно рычагов 18, совмещают резьбовые отверстия втулок 19 с необходимыми отверстиями 16 и затягивают винты 20 - фиксирующие элементы. В случае необходимости полки могут быть установлены под разными углами наклона, снабжены уставными, навесными различного вида и конструкции приспособлениями для различных видов товаров. Демонтаж стеллажа производится в обратной последовательности. При демонтаже для транспортировки стеллаж упаковывают в специальную сумку. Такое выполнение стеллажа расширяет диапазон его применения. Он может использоваться как витрина,стенд для демонстрации и продажи различных товаров, создавая дополнительные удобства как для обслуживающего персонала, так и для потребителей. Фиг. 4 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
