Линза очковая солнцезащитная

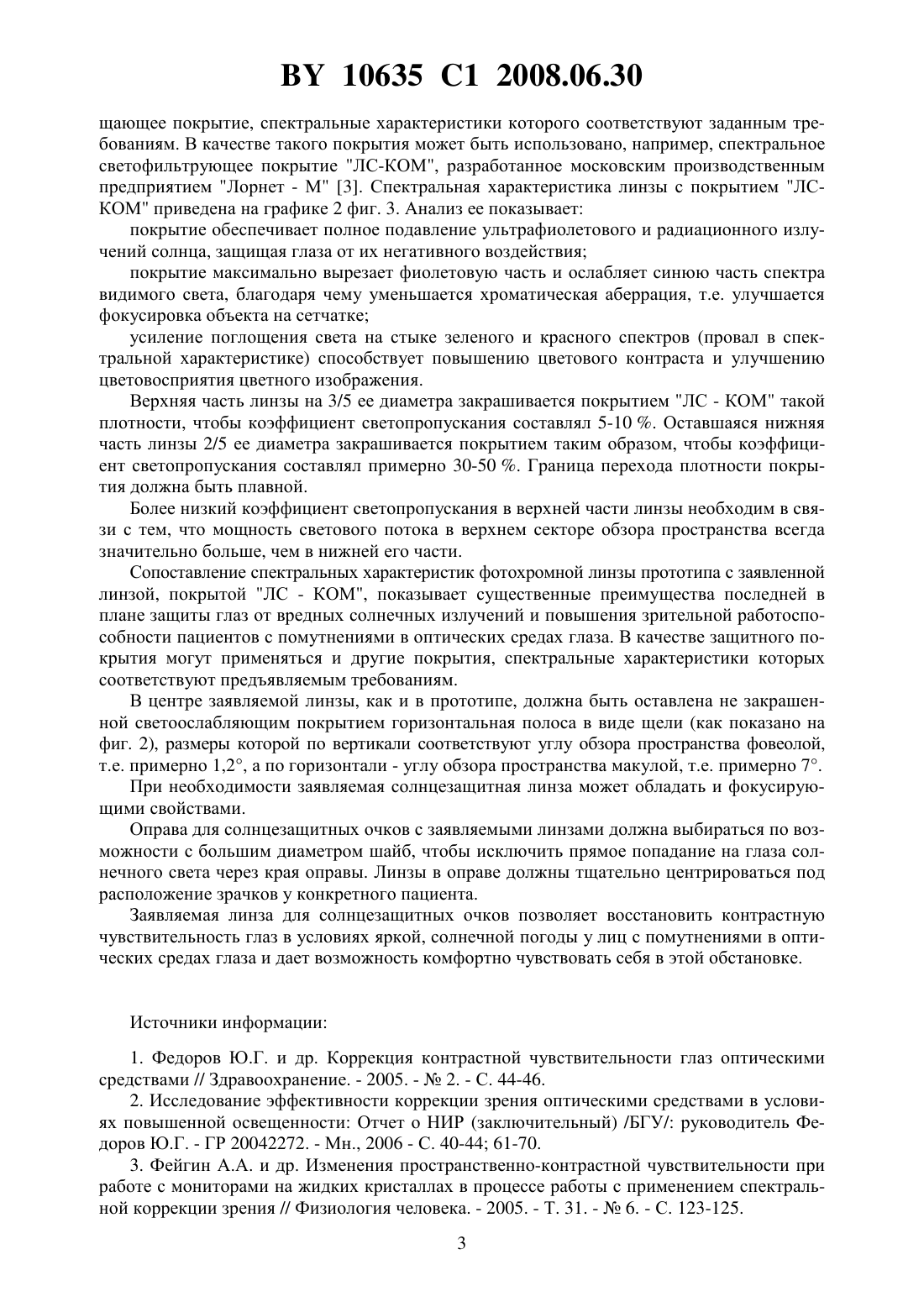

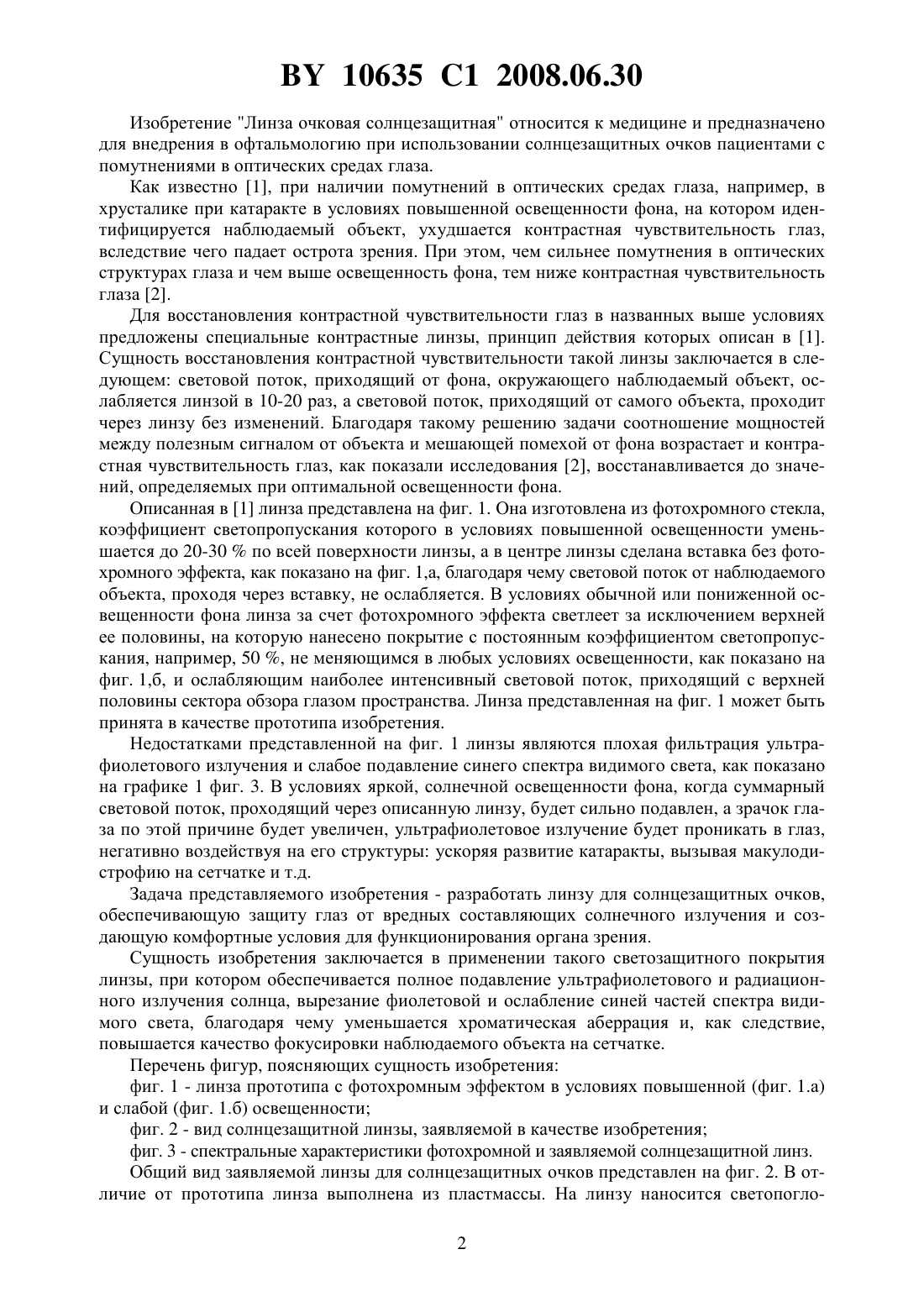

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Федоров Юрий Германович(72) Авторы Федоров Юрий ГермановичГоликов Павел Ефимович(73) Патентообладатель Федоров Юрий Германович(57) Линза очковая солнцезащитная для глаз с помутнениями в оптических средах, в центре которой выполнена горизонтальная щель, не затемненная светоослабляющим покрытием, высота щели соответствует обзору пространства фовеолой, а ширина - макулой, при этом коэффициент светопропускания покрытия на верхней половине линзы в 3-5 раз меньший, чем на нижней половине, отличающаяся тем, что в качестве светоослабляющего покрытия использовано покрытие, спектральная характеристика которого обеспечивает полное подавление ультрафиолетового и радиационного излучений солнца, удаление фиолетовой и ослабление синей части спектра, ослабление части спектра между зелеными и красными составляющими, причем покрытие выполнено такой плотности, что коэффициент светопропускания верхней части линзы на 3/5 ее диаметра составляет от 5 до 10 ,а оставшейся части линзы на 2/5 ее диаметра - от 30 до 50 , при этом граница перехода плотности покрытия выполнена плавной. 10635 1 2008.06.30 Изобретение Линза очковая солнцезащитная относится к медицине и предназначено для внедрения в офтальмологию при использовании солнцезащитных очков пациентами с помутнениями в оптических средах глаза. Как известно 1, при наличии помутнений в оптических средах глаза, например, в хрусталике при катаракте в условиях повышенной освещенности фона, на котором идентифицируется наблюдаемый объект, ухудшается контрастная чувствительность глаз,вследствие чего падает острота зрения. При этом, чем сильнее помутнения в оптических структурах глаза и чем выше освещенность фона, тем ниже контрастная чувствительность глаза 2. Для восстановления контрастной чувствительности глаз в названных выше условиях предложены специальные контрастные линзы, принцип действия которых описан в 1. Сущность восстановления контрастной чувствительности такой линзы заключается в следующем световой поток, приходящий от фона, окружающего наблюдаемый объект, ослабляется линзой в 10-20 раз, а световой поток, приходящий от самого объекта, проходит через линзу без изменений. Благодаря такому решению задачи соотношение мощностей между полезным сигналом от объекта и мешающей помехой от фона возрастает и контрастная чувствительность глаз, как показали исследования 2, восстанавливается до значений, определяемых при оптимальной освещенности фона. Описанная в 1 линза представлена на фиг. 1. Она изготовлена из фотохромного стекла,коэффициент светопропускания которого в условиях повышенной освещенности уменьшается до 20-30 по всей поверхности линзы, а в центре линзы сделана вставка без фотохромного эффекта, как показано на фиг. 1,а, благодаря чему световой поток от наблюдаемого объекта, проходя через вставку, не ослабляется. В условиях обычной или пониженной освещенности фона линза за счет фотохромного эффекта светлеет за исключением верхней ее половины, на которую нанесено покрытие с постоянным коэффициентом светопропускания, например, 50 , не меняющимся в любых условиях освещенности, как показано на фиг. 1,б, и ослабляющим наиболее интенсивный световой поток, приходящий с верхней половины сектора обзора глазом пространства. Линза представленная на фиг. 1 может быть принята в качестве прототипа изобретения. Недостатками представленной на фиг. 1 линзы являются плохая фильтрация ультрафиолетового излучения и слабое подавление синего спектра видимого света, как показано на графике 1 фиг. 3. В условиях яркой, солнечной освещенности фона, когда суммарный световой поток, проходящий через описанную линзу, будет сильно подавлен, а зрачок глаза по этой причине будет увеличен, ультрафиолетовое излучение будет проникать в глаз,негативно воздействуя на его структуры ускоряя развитие катаракты, вызывая макулодистрофию на сетчатке и т.д. Задача представляемого изобретения - разработать линзу для солнцезащитных очков,обеспечивающую защиту глаз от вредных составляющих солнечного излучения и создающую комфортные условия для функционирования органа зрения. Сущность изобретения заключается в применении такого светозащитного покрытия линзы, при котором обеспечивается полное подавление ультрафиолетового и радиационного излучения солнца, вырезание фиолетовой и ослабление синей частей спектра видимого света, благодаря чему уменьшается хроматическая аберрация и, как следствие,повышается качество фокусировки наблюдаемого объекта на сетчатке. Перечень фигур, поясняющих сущность изобретения фиг. 1 - линза прототипа с фотохромным эффектом в условиях повышенной (фиг. 1.а) и слабой (фиг. 1.б) освещенности фиг. 2- вид солнцезащитной линзы, заявляемой в качестве изобретения фиг. 3 - спектральные характеристики фотохромной и заявляемой солнцезащитной линз. Общий вид заявляемой линзы для солнцезащитных очков представлен на фиг. 2. В отличие от прототипа линза выполнена из пластмассы. На линзу наносится светопогло 2 10635 1 2008.06.30 щающее покрытие, спектральные характеристики которого соответствуют заданным требованиям. В качестве такого покрытия может быть использовано, например, спектральное светофильтрующее покрытие ЛС-КОМ, разработанное московским производственным предприятием Лорнет - М 3. Спектральная характеристика линзы с покрытием ЛСКОМ приведена на графике 2 фиг. 3. Анализ ее показывает покрытие обеспечивает полное подавление ультрафиолетового и радиационного излучений солнца, защищая глаза от их негативного воздействия покрытие максимально вырезает фиолетовую часть и ослабляет синюю часть спектра видимого света, благодаря чему уменьшается хроматическая аберрация, т.е. улучшается фокусировка объекта на сетчатке усиление поглощения света на стыке зеленого и красного спектров (провал в спектральной характеристике) способствует повышению цветового контраста и улучшению цветовосприятия цветного изображения. Верхняя часть линзы на 3/5 ее диаметра закрашивается покрытием ЛС - КОМ такой плотности, чтобы коэффициент светопропускания составлял 5-10 . Оставшаяся нижняя часть линзы 2/5 ее диаметра закрашивается покрытием таким образом, чтобы коэффициент светопропускания составлял примерно 30-50 . Граница перехода плотности покрытия должна быть плавной. Более низкий коэффициент светопропускания в верхней части линзы необходим в связи с тем, что мощность светового потока в верхнем секторе обзора пространства всегда значительно больше, чем в нижней его части. Сопоставление спектральных характеристик фотохромной линзы прототипа с заявленной линзой, покрытой ЛС - КОМ, показывает существенные преимущества последней в плане защиты глаз от вредных солнечных излучений и повышения зрительной работоспособности пациентов с помутнениями в оптических средах глаза. В качестве защитного покрытия могут применяться и другие покрытия, спектральные характеристики которых соответствуют предъявляемым требованиям. В центре заявляемой линзы, как и в прототипе, должна быть оставлена не закрашенной светоослабляющим покрытием горизонтальная полоса в виде щели (как показано на фиг. 2), размеры которой по вертикали соответствуют углу обзора пространства фовеолой,т.е. примерно 1,2, а по горизонтали - углу обзора пространства макулой, т.е. примерно 7. При необходимости заявляемая солнцезащитная линза может обладать и фокусирующими свойствами. Оправа для солнцезащитных очков с заявляемыми линзами должна выбираться по возможности с большим диаметром шайб, чтобы исключить прямое попадание на глаза солнечного света через края оправы. Линзы в оправе должны тщательно центрироваться под расположение зрачков у конкретного пациента. Заявляемая линза для солнцезащитных очков позволяет восстановить контрастную чувствительность глаз в условиях яркой, солнечной погоды у лиц с помутнениями в оптических средах глаза и дает возможность комфортно чувствовать себя в этой обстановке. Источники информации 1. Федоров Ю.Г. и др. Коррекция контрастной чувствительности глаз оптическими средствами // Здравоохранение. - 2005. -2. - С. 44-46. 2. Исследование эффективности коррекции зрения оптическими средствами в условиях повышенной освещенности Отчет о НИР (заключительный) /БГУ/ руководитель Федоров Ю.Г. - ГР 20042272. - Мн., 2006 - С. 40-44 61-70. 3. Фейгин А.А. и др. Изменения пространственно-контрастной чувствительности при работе с мониторами на жидких кристаллах в процессе работы с применением спектральной коррекции зрения // Физиология человека. - 2005. - Т. 31. -6. - С. 123-125. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
