Устройство для моделирования функциональных мышечных нагрузок лицевого отдела черепа
Номер патента: 3336
Опубликовано: 30.06.2000
Авторы: Наумович Семен Антонович, Головко Александр Иванович, Танин Леонид Викторович, Артюшкевич Александр Сергеевич, Дробот Игорь Леонидович, Дмитроченко Анатолий Петрович
Текст

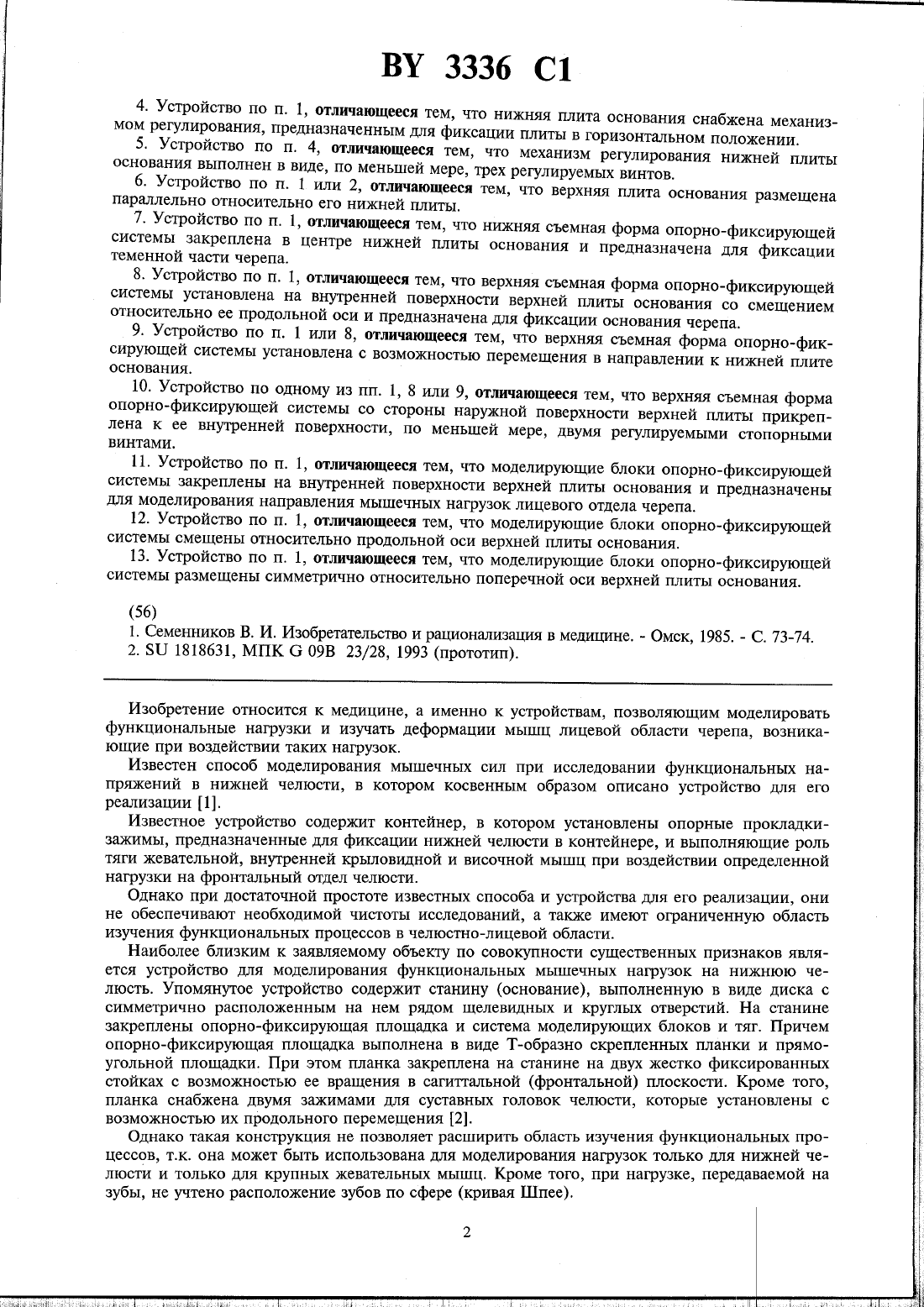

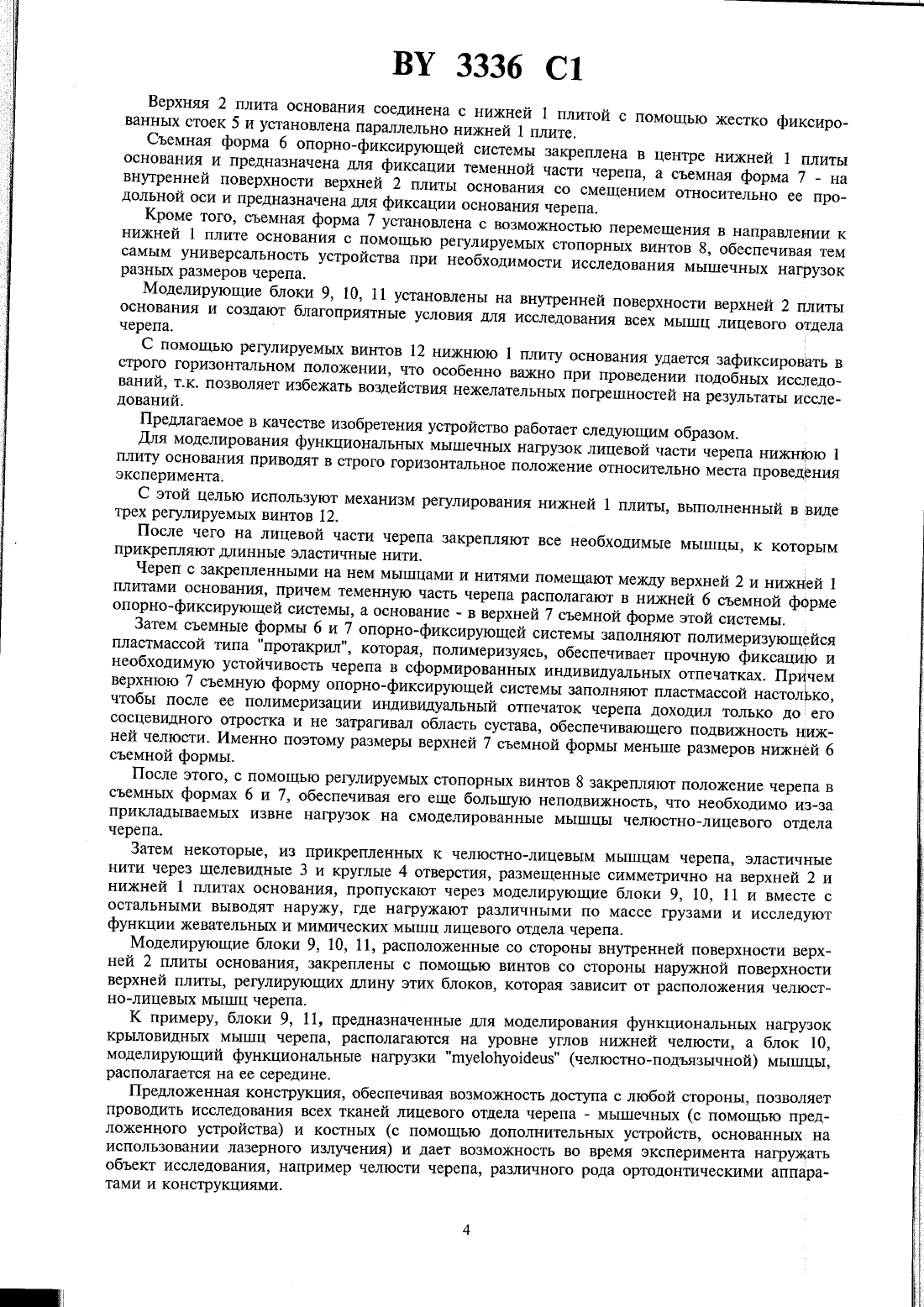

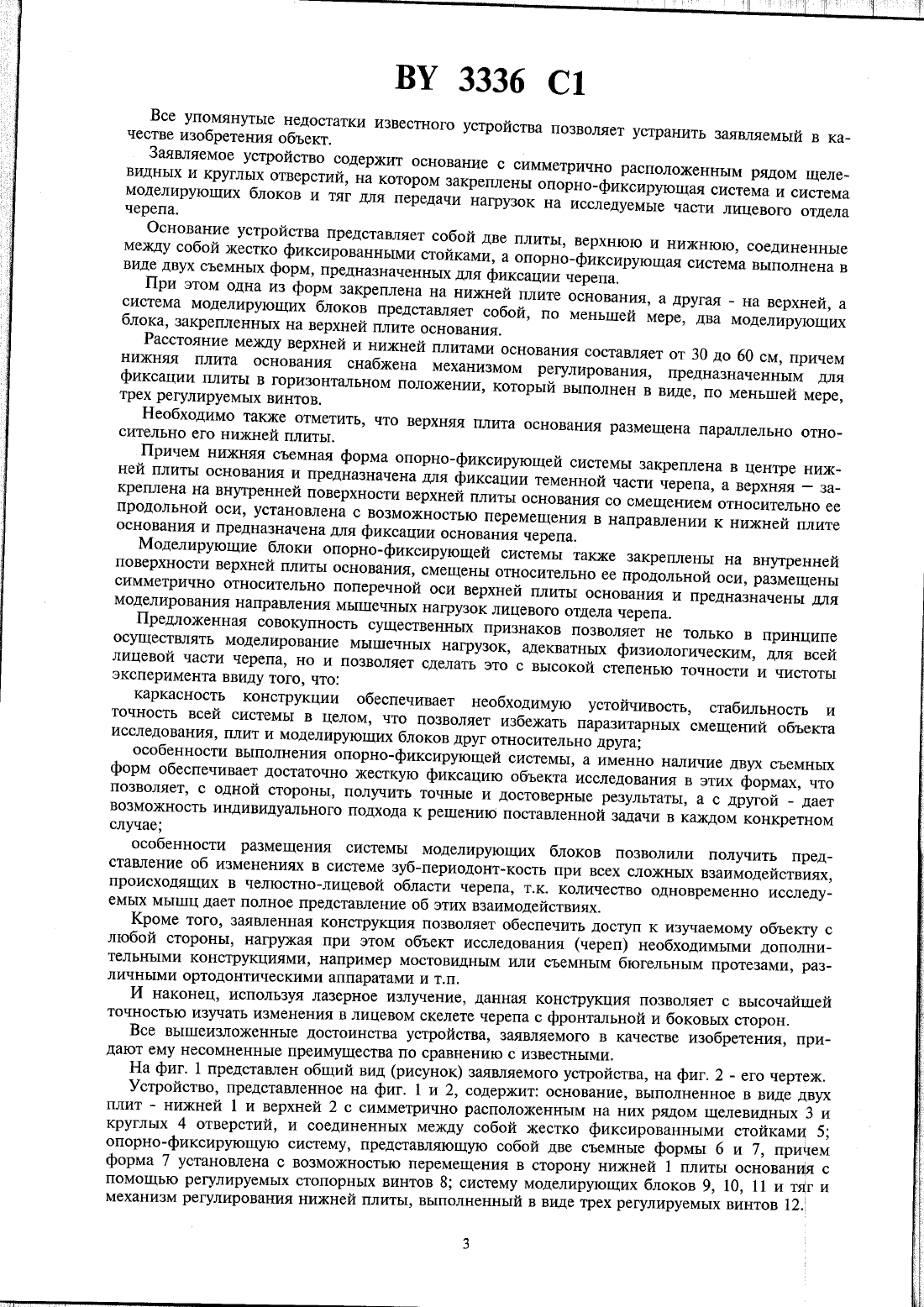

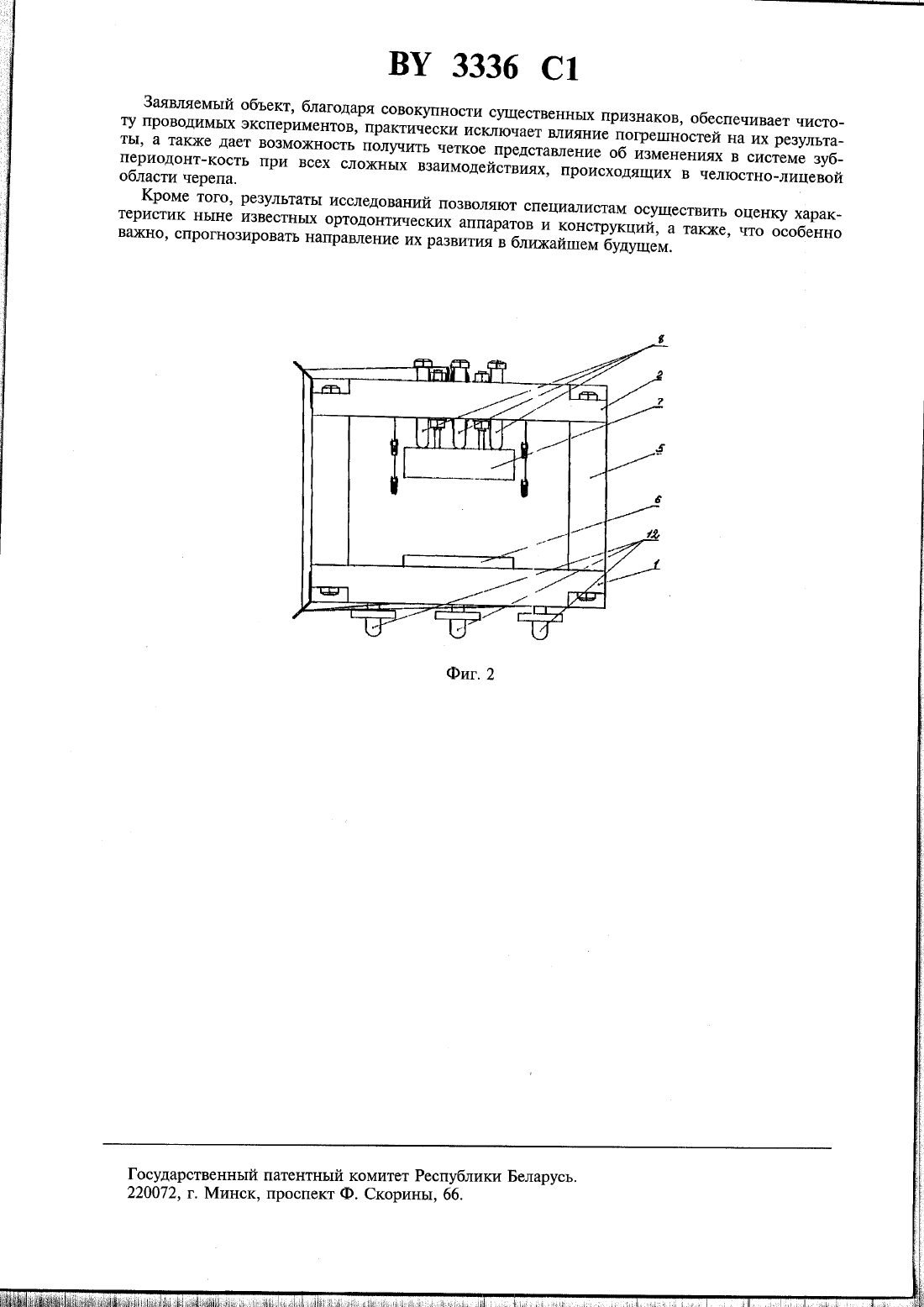

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕПАРУСЬ(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ФУНКЦИОНАЛЬНЫХМЫШЕЧНЫХ НАГРУЗОК ЛИЦЕВОГО ОТДЕЛА ЧЕРЕПА(73) Патентообладатели Дробот Игорь Леонидович, Головко Александр Иванович, Наумович Семен Антонович, Артюшкевич Александр Сергеевич, Танин Леонид Вик торович, Дмитроченко Анатолий Петрович (ВУ)1. Устройство для моделирования функциональных мышечных нагрузок лицевого отдела черепа, содержащее основание с симметрично расположенным рядом Щелевидных и круглых отверстий, и закрепленные на нем опорно-фиксирующую систему и систему моделирующих блоков и тяг для передачи нагрузок на исследуемые части лицевого отдела черепа, отштающееся тем, что основание представляет собой две плиты верхнюю и нижнюю, а опорно фиксирующая система выполнена в виде двух съемных форм, предназначенных для фиксации черепа, одна из которых закреплена на нижней плите основания, а другая - на верхней, причем система моделирующих блоков представляет собой, по меньшей мере, два моделирующих блока, закрепленных на верхней плите основания.2. Устройство по п. 1, отличающееся тем, что нижняя и верхняя плиты основания соединены между собой жестко фиксированными стойками.3. Устройство по п. 1, отличающееся тем, что расстояние между верхней и нижней плитами основания составляет от 30 до 60 см.5- УСТРОИСТВО ПО П- 4 отличающееся Тем, что механизм регулирования нижней плиты6. УСТрОЙСТВО ПО П. 1 ИЛИ 2, ОТЛИЧЗЮЩЕССЯ ТОМ, ЧТО ВЕРХНЯЯ ПЛИТЗ. ОСНОВЗНИЯ размещена параллельно ОТНОСИТСЛЬНО СГО НИЖНСЙ ПЛИТЫ.СИСТСМЫ закреплена В ЦНТРВ НИЖНЕЙ ПЛИТЫ ОСНОВЗНИЯ ТСМСННОИ части черепа.8. Уст ой вор ст по п. 1, отличающееся тем, что верхняя съемная форма опорно-фиксирующейсистемы установлена на внутренней поверхности верхней плиты основания со смещением относительно ее продольной оси и предназначена для фиксации основания черепа.9. Устройство по п. 1 или 8, отличающееся тем, что верхняя съемная форма опорно-фик СИРУЮЩСЙ СИСТСМЫ установлена С ВОЗМОЖНОСТЬЮ перемещения В направлении К НИЖНОЙ ОСНОВЗНИЯ.10. Устройство по одному из пп. 1, 8 или 9, отличающееся тем, что верхняя съемная форма опорно-фиксирующей системы со стороны наружной поверхности верхней плиты прикреплена к ее внутренней поверхности, по меньшей мере, двумя регулируемыми стопорными винтами.11. Устройство по п. 1, отличающееся тем, что моделирующие блоки опорно-фиксирующей системы закреплены на внутренней поверхности верхней плиты основания и предназначены для моделирования направления мышечных нагрузок лицевого отдела черепа.12. Устройство по п. 1, отличающееся тем, что моделирующие блоки опорно-фиксирующей системы смещены относительно продольной оси верхней плиты основания.13. Устройство по п. 1, отличающееся тем, что моделирующие блоки опорно-фиксирующей системы размещены симметрично относительно поперечной оси верхней плиты основания.Изобретение относится к медицине, а именно к устройствам, позволяющим моделировать функциональные нагрузки и изучать деформации мышц лицевой области черепа, возникающие при воздействии таких нагрузок.Известен способ моделирования мышечных сил при исследовании функциональных напряжений в нижней челюсти, в котором косвенным образом описано устройство для его реализации 1.Известное устройство содержит контейнер, в котором установлены опорные прокладкизажимы, предназначенные для фиксации нижней челюсти в контейнере, и выполняющие роль тяги жевательной, внутренней крыловидной и височной мышц при воздействии определенной нагрузки на фронтальный отдел челюсти.Однако при достаточной простоте известных способа и устройства для его реализации, они Не обеспечивают необходимой чистоты исследований, а также имеют ограниченную область изучения функциональных процессов в челюстно-лицевой области.Наиболее близким к заявляемому объекту по совокупности существенных признаков является устройство для моделирования функциональных мышечных нагрузок на нижнюю челюсть. Упомянутое устройство содержит станину (основание), выполненную в виде диска с симметрично расположенным на нем рядом щелевидных и круглых отверстий. На станине закреплены опорно-фиксирующая площадка и система моделирующих блоков и тяг. Причем опорно-фиксирующая площадка выполнена в виде Т-образно скрепленных планки и прямоугольной площадки. При этом планка закреплена на станине на двух жестко фиксированных стойках с возможностью ее вращения в сагиттальной (фронтальной) плоскости. Кроме того,планка снабжена двумя зажимами для суставных головок челюсти, которые установлены с возможностью их продольного перемещения 2.Однако такая конструкция не позволяет расширить область изучения функциональных процессов т.к. она может быть использована для моделирования нагрузок только для нижней челюсти и только для крупных жевательных мышц. Кроме того, при нагрузке, передаваемой на зубы, не учтено расположение зубов по сфере (кривая Шпее).виде двух съемных форм, предназначенных для фиксации черепа. При этом одна из форм закреплена на нижней плите основания, а другая - на верхней а Уистема моделирующих блоков представляет собой, по меньшей мере, два моделирующих лока, закрепленных на верхней плите основания.Ниягасстояние между верхней и нижней плитами основания составляет от 30 до 60 см, причем ф няя плита основания снабжена механизмом регулирования, предназначенным для иксации плиты в горизонтальном положении, который выполнен в виде, по меньшей мере, Предложенная совокупность существенных признаков позволяет не только в принципе осуществлять моделирование мышечных нагрузок, адекватных физиологическим, для всейлицевой части черепа, но и позволяет сделать это с высокой степенью точности и чистоты эксперимента ввиду того, чтоформ обеспечивает достаточно жесткую фиксацию объекта исследования в этих формах, что позволяет, с одной стороны, получить точные и достоверные результаты, а с другой - дает возможность индивидуального подхода к решению поставленной задачи в каждом конкретном случаеособенности размещения системы моделирующих блоков позволили получить представление об изменениях в системе зуб-периодонт-кость при всех сложных взаимодействиях,происходящих в челюстно-лицевой области черепа, т.к. количество одновременно исследуемых мьщщ дает полное представление об этих взаимодействиях.Кроме того, заявленная конструкция позволяет обеспечить доступ к изучаемому объекту с любой стороны, нагружая при этом объект исследования (череп) необходимыми дополнительными конструкциями, например мостовидным или съемным бюгельным протезами, различными ортодонтическими аппаратами и т.п.И наконец, используя лазерное излучение, данная конструкция позволяет с высочайшей точностью изучать изменения в лицевом скелете черепа с фронтальной и боковых сторон.Все вышеизложенные достоинства устройства, заявляемого в качестве изобретения, придают ему несомненные преимущества по сравнению с известными.На фиг. 1 представлен общий вид (рисунок) заявляемого устройства, на фиг. 2 - его чертеж.Устройство, представленное на фиг. 1 и 2, содержит основание, выполненное в виде двух плит - нижней 1 и верхней 2 с симметрично расположенным на них рядом щелевидных 3 и круглых 4 отверстий, и соединенных между собой жестко фиксированными стойками 5 опорно-фиксирующую систему, представляющую собой две съемные формы 6 и 7, причем форма 7 установлена с возможностью перемещения в сторону нижней 1 плиты основания с помощью регулируемых стопорных винтов 8 систему моделирующих блоков 9, 10, 11 и тяг и механизм регулирования нижней плиты, вьшолненный в виде трех регулируемых винтов 12.строго горизонтальном положении, что особенно важно при проведении подобных исследовании,позволяет избежать воздеиствия нежелательных погрешностей на результаты исследовании.Предлагаемое в качестве изобретения устройство работает следующим образом.Для моделирования функциональных мышечных нагрузок лицевой части черепа нижнюю 1 плиту основания приводят в строго горизонтальное положение относительно места проведения эксперимента.С этой целью используют механизм регулирования нижней 1 плиты, выполненный в виде трех регулируемых винтов 12.После чего на лицевой части черепа закрепляют все необходимые мышцы, к которым прикрепляют длинные эластичные нити.Череп с закрепленными на нем мышцами и нитями помещают между верхней 2 и нижней 1 плитами основания, причем теменную часть черепа располагают в нижней 6 съемной форме опорно-фиксирующей системы, а основание - в верхней 7 съемной форме этой системы.Затем съемные формы 6 и 7 опорно-фиксирующей системы заполняют полимеризующейся пластмассой типа протакрил, которая, полимеризуясь обеспечивает прочную фиксацию И необходимую устойчивость черепа в сформированных индивидуальных отпечатках. Причем верхнюю 7 съемную форму опорно-фиксирующей системы заполняют пластмассой настолько,чтобы после ее полимеризации индивидуальный отпечаток черепа доходил только до егосъемных формах 6 И 7, обеспечивая его еще большую неподвижность, что необходимо из-за прикладываемых извне нагрузок на смоделированньге мышцы челюстно-лицевого отдела черепа.Затем некоторые, из прикрепленных к челюстно-лицевым мышцам черепа, эластичные нити через щелевидные 3 И круглые 4 отверстия, размещенные симметрично на верхней 2 и нижней 1 плитах основания, пропускают через моделирующие блоки 9, 10, 11 и вместе с остальными выводят наружу, где нагружают различными по массе грузами и исследуют функции жевательных и мимических мышц лицевого отдела черепа.Моделирующие блоки 9, 10, 11, расположенные со стороны внутренней поверхности верхней 2 плиты основания, закреплены с помощью винтов со стороны наружной поверхности верхней плиты, регулирующих длину этих блоков, которая зависит от расположения челюстно-лицевых мышц черепа.К примеру, блоки 9, 11, предназначенные для моделирования функциональных нагрузок крыловидньгх мышц черепа, располагаются на уровне углов нижней челюсти, а блок 10,моделирующий функциональные нагрузки шуеюпуогаеиз (челюстно-подъязьгчной) мышцы,располагается на ее середине.Предложенная конструкция, обеспечивая возможность доступа с любой стороны, позволяет проводить исследования всех тканей лицевого отдела черепа - мышечных (с помощью предложенного устройства) и костных (с помощью дополнительных устройств, основанных на использовании лазерного излучения) и дает возможность во время эксперимента нагружать объект исследования, например челюсти черепа, различного рода орггодонтическими аппаратами и конструкциями.
МПК / Метки
МПК: G09B 23/28
Метки: устройство, нагрузок, лицевого, функциональных, черепа, моделирования, отдела, мышечных
