Сборный модуль для строительства зданий

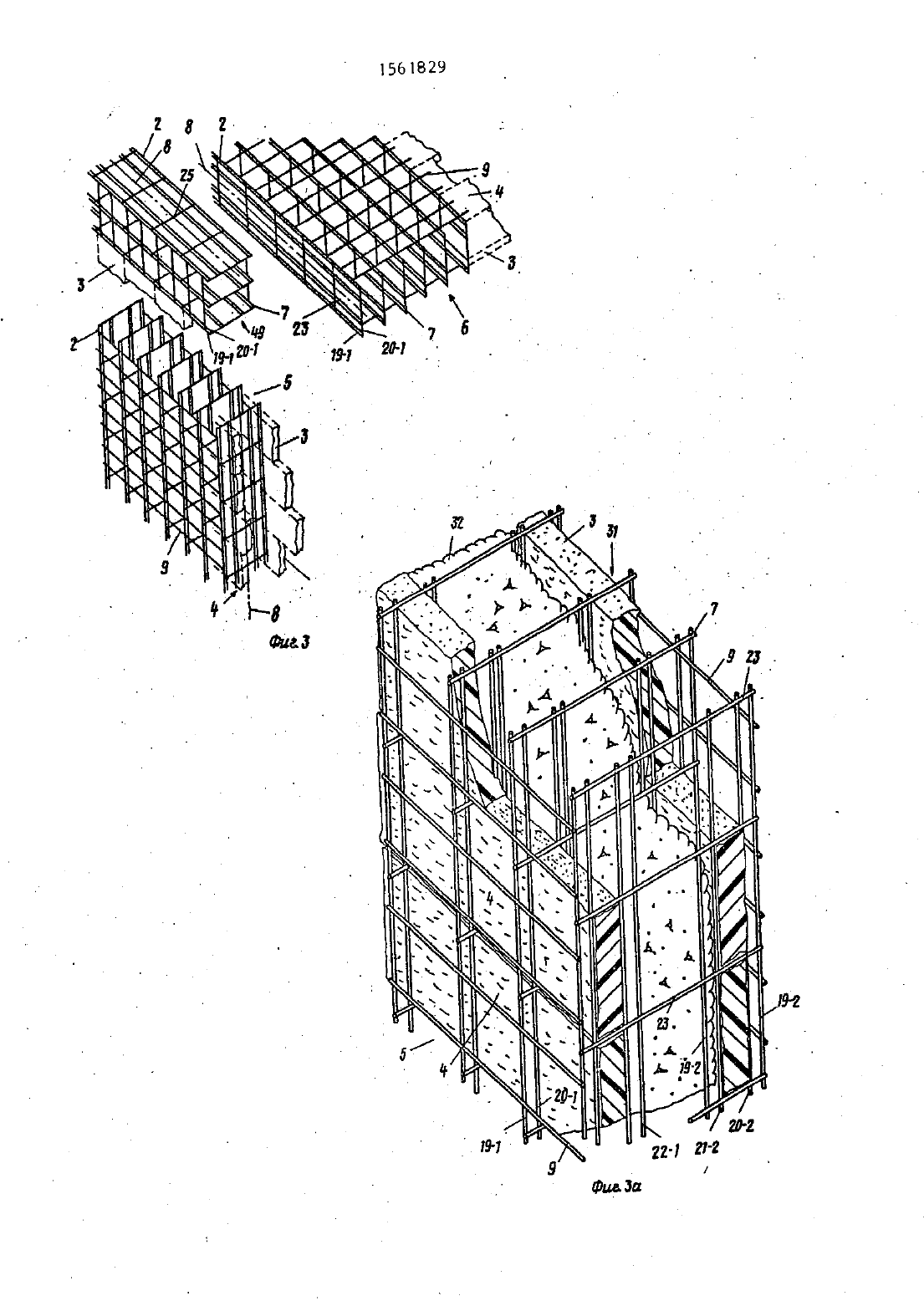

из легкого н теплоизоляционного материала, удерживаемые с каждой стороны арматурной конструкции таким обрезом, чтобы образовать по меньшей мере одну цельную панель 4. Один нТОТ же МОДУЛЬ МОЖЕТ ИСПОЛЬЗОВЭТЬСЯ как ДЛЯ ИЗГОТОВЛЕНИЯ ВЕРТНКНЛЬНЫХ НЕПЕНИЯ ГОРИЗОНТЗЛЬНЫХ НЕСУЩНХ КОНСТ рукций. 4 з.п. флы 16 илмодулям, используемым, в частности, в строительстве и включающими в себя несколько плоских элементов, выполтненных ИЗ ЛЕГКОГО МЗТЕРНЗЛЗ, Н МНО 15 жество сварных арматурных сеток из стали, идущих в продольном направленнии и приваренных к нескольким попе РЕЧНЫМ СТЕРЖНЕМ, ПОДДЕРЖНВЭЮЩИМ ПЛОСЧ кие элементы из легкого материала. 30 Цель изобретения повышение унииверсальностн использования модуля,упрощение технологиивоэведения 3 Да ния и повышение его експлуатационных качеств. .в перспективе-на фиг. 4 - МОДУЛЬ,пример исполнения на фиг. 5 мо. дуль представленный на фиг. 3, разч рез на фиг 6 разрез АА намодуль по фиг. 3, разрез, пример исн полнения на фиг 9 - зона соедИнефиг. 3, разрез на фиг 10 т другаятзона соединения двух модулей натолщины, разрез на фиг. 12 и 13 варианты использования модуля на - 45включает в себя трехмерную арматурную 50конструкцию 2, образованную сваренными металлическим арматурнынстерж-НЯНИ, И ИЗОЛЯЦИОННЫЕ плоские-элемен ты З из легкого и/илитеплоизолирую щего материала, удерживаеме с каждой 55 стороны конструкции 2 таким образом,чтобы образовать по меньшей мере одну сплошную панель д. Один н тот же модуль 1 может быть использован как дляНЕСУЩНХ ВеРТИКаЛЬНЫХСТРУКТУ 5, так И ДЛЯ несущих ГОРИЗОНТЕЛЬНЫХ СТРУКконструкция 2 включает в себя несколько арматурных сеток 7, равныхпрямоугольника, удлиненного по про дольной оси 8. Арматурные сетки 7 растположены одна напротив другой перпен Дикулярно панели 4 и прочно удержит ваются в определенном положении припомощи двойного набора поперечныхречные стержни 4 горизонтальны И параллельны поверхности панели 4, которая вертикальна в структуре 5 И горизонтальна в структуре Б.ливается путем сварки нескольких пар продольных стержней четырех на фиг.1191, 2 О 1 211 221 212 222 20219 т 2 приближенных один к друн гому ипараллельных оси 8, с распор ными стержнями 23, перпендикулярными Междусобой н отстоящимидРУг от друе га На одинаковые расстояния.Два стержня 191 и 192 предстает ляют собой наружные стержни арматурной сетки 7 И расстояние между нимн определяет толщину ТМ модуля 1 двао стержня 221 и 222 представляют собой внутренние.стержни, а стержни 20-1, 2 О 2 211, 222 являются внутт ранними по отношению к стержням 191,221 , 19-2, 22-2.ВС арматурная конструкция 2 моду лей 1 и 24 получается в раультате сваривания поперечных стержней 9 с продольными стержнями 191 и 2051 таким образом, чтобы соответствующе распорные стержни 23 различных армаплоскостям продольных стержней 19-22 и поперечных стержней 9.В сборных модулях 1, 24 (ФИГ-1 11 а и 4) обычно используются элемент ТЬЪНЗ ВСПЕНЕННОГО ПОЛИСТИРОЛБ. ИМЕЮ щие одинаковую толщННУ Та И ШИРННУ Ив (фиг.2) независимо от ислользова ния самого модуля. ДЛНЗЗ Ъд элементов 3 обычно равна ширине Ъ М 0 дУ лей 1, 24. Продольные стержни 19,22 и 26 вместе со стержнями 23 образуют опорные ячейки.27 ДЛЯ ОДНОГО ПЛОСКОР го элемента 3 И ДЛЯ ДВУХ ПЛОСКИХ Эле ментов 3, а двойные опорные ячейки 2 В образуют разделительные зоны 29 пнутри модуля и двеконцевые зоны 30 насамых наружных участках.Межосевое расстояние между ячейками 27, 28 Изонами 29,30 одинаково в каждом модуле независимо от толщины И ИСПОЛЬЗОдольными стержнями 19 т 1 и 20-1 И т стержнями 2 О 2 н 21-2 (фиг 2) 0 дН ночных опорных ячеек 27 равно толщи не Т 5 элементов 3 плюс диаметр стержней, а межосевое расстояниемеядустержнями 22-1.и-222 двойных опорных ячеек 27 и стержнями 221 и 211 а также стержнями 222 и 262 арматурКроме того,-межосевое расстояние Р 5 между стержнями 19-1 и 20 т 1, 21 т 1 и 221 двух концевых зон З 0 и стегж..ек 28. Каждый модуль имеет определен ную толщину, равную СУММЕ МЕЖбСЕЕЬЛХ расстояний Н одиночных ячеек, М двойных ячеек 28, и каждый МОДУЛЬ Имеет толщину, определенную СУНОЙ МЕЖОСЕ вых расстояний М одиночных ячеек, М двойных ячеек, Ы(М 1) расстояний между стержнями разделительных зон 29 и расстояний между стержнями двух концевых зон 30. Используя межосевое расстояние Р 51 см, получают нормализованные модули толщиной 15,202530 и 35 см, Модули толщиной 20,ЗО и-35 см представлены на фиг. 2, 11 Ъи 11 Ь. Другие модули могут легко быть получены путем соответствующей комби нации Ы н М ячеек и сечения стержнейВ частности, при помощи арматурных СВТОК 15 (фиг.115) легко полу нить модуль толщиной 15 см, отрезавразделительной зоне 291, для вклюн чения исключительно одного ряда одит ночных ячеек 27 н одного ряда двой НЫХ НЧЕЕК 28 (ЫМ 1), .где концевая П зона 30 Модуля толщиной 15 см опредет ляется разделительной зоной 29 т 1 арт матуройсетки 25.-Модуль 1 О(толщиной 20 см) получают путем отрезания распорных стержней 2 З,примыкающих к разделительной зоне-292, с тем, чтобы включить исключительно две одиночные ячейки 27 н- ОДНУ ячейку 28 (Ы 2 мы). Аналогич ным образом модули толщиной 25 и 1 М)см могут быть получены путем отрезания распорных стержней 23, примыкающих к ДВУМ соответствующим разделительныЧасти арматурной сетки, остающиеся после отрезания для получения модулей толщиной 15,20 и 25 см, могут быть использованы для изготовления перегородок различной толщины. Таким образом, на основе зтой простой арматурт ной сетки можно изготовлять все модули, необходимые в сооружении, причем в отходы идут лишь небольшие обрезки стержней 23.Межосевое расстояние Рд между раст порными стержнями 23 арматурных сет ток 7 и 25 равно четырем межосевым расстояниям Р 1 минус два диаметра стержней или равно ширине На элементон 3. п, .На фиг. 11 а и ТГЬ.показано, что элементы 3 могут быть размещены враэличных местах арматурной сетки. Кроме того, пространство между элемеитами 3 может свободно быть использовано как арматура для одного или нескольких слоев бетона различной ТОЛЩИНЫ- РЪПИ ВТЭК ПУСТОЕ пространство. В предпочтительном варианте разделительная зона 29 между двумя сменными изолирующими слоями может быть использована как противоконденсационная зона. . . .После изготовления арматурной конструкцни 2 кажшът элемент 3 вставляют в зависимости от назначения модулей 1 и 24 между распорныи стержнями 23 в ячейки 27 между.продолЬными стержнями 2 О и 21, или попарно в ячейки 28 между стержнями 221 и 222 арма 7 о 1561829 8турных сеток 7, или между стержнями 222 и 212 арматурных сеток 25. Установка элементов 3 между стержням арматуры облегчается благодаря гнб кости стальных стержней и легкостиВ вертикальных структурах 5 элеп МЕНТЫ 3 занимают ЛИЦЕ ПРОСТРЗНСТВО,ограниченное двумя парами продольных стержней 2 О 1-211 и 2052, 212- 3 Элементы 3 располагаются рядом друг с другом и.дрУг над-другом В Направлении толщины Та, образуя, кроме верд тикальной панели 4, вторую вертикаль ную панель 31, отделенную от панелиК промежутком,.равным 2 Р 2 Р в модуч-3 лях.1, и промежутком, равным 4 Р 3 Р,в модуле 24 (фиг 4). Промежутки могут быть использованы какостаыщаяся в сооружении опалубка для заливкн.железобетона 32. Пары стержней 22-1, 22-2 и 23-1, 2 з 2 заливают бетоном, препятствуя в то жематурные стержни З 3 сблизились сар матурнми стержнями 3 и не были покрыты бетоном. рМодули 1 и 4 соединяютсяМеЖдУ собой посредством небольших горизонтальных лесенок 34, выполненных также из сваренных стальных-стержней.Песенки 34 имеют продольные стержни 35, отстоящие друг от друга на расстоянии, и распорные стержни 36,шаг которых равен половине шага арма турнык сеток 7 и 25.Песенки 34 вставляют с небольшим усилием в промежутки арматУРНЫХ се ток 7 между стержнями 221 и 222 т или попарно в промежутки арматурных сеток 25 между продольными.стержнвми 22-1, 21-1 и 22-2, 212. .песенки 34 предназначены для того,чтобы точно выравнять несколько моч дулей 1,24, и представляют собой элементы точной установки вертикаль ных стержней 37-арматуры железобетона 32.- - 2В антисейсмических структурах или структурах, подвергающихся больши нагруэкамдесенки 34 могут быть выполнены со стержнями 35, размеры коч торых таковы, что они-могут выдерживать усилия, направленные перпендиг кулярно панели Ь, снижая таки образом нагрузку, приходящуюея На стерт ни 33 - 10Продольные стержни 35 песенок 34, упирающиеся в стержни 221 и 222 ар матурных сеток 7 и 25, обеспечивают установку вертикальных стержней 37тью закрывались эалваем бетоном, в результате чего обеспечивается лучшее сцепление бетона с арматурой Распорные стержни 36 также обеспечивают правильную вертикальную установку вертикальных стержней 37.па элементы 3 (фиг. 5 и 6) занимают без промежутков только пространствочасти арматурных сеток, представленных на фиг. 3, образуя цельную пат ноль 4. пространство между другими стержг нями занято частично группой 38 элементов З, уложенных друг над другомсвоей большей стороной Ив. Группы 38качестве опалубки для заливки бето,.Опулубка для заливки бетона может быть образована тонкими изолирующин элементами 40, опирающимися на рас порные стержни 23 рядом с продольнмиповерх самых верхних элементов 3 ипокрынает продольные стерэкни 19-2 и поперечные стержни 9 с образованием ребер жесткости д 1,ширина-которых равна Ив или кратнаИв, в соедини. тельных промежутках 39. В.ребрах жесткости 41 бетона улоч жены горизонтальные арматурные стержт ни 42 повышенного сцепления, которые удерживаются стержнями 221 Число и сечение стержней 42 определяются так, чтобы они выдерживали усилиярастнжения в нижней части структуры 6. При необходимости другие части стержней 42.опираются в стержни 191 для. упрочнения потолка с тем,.чтобы вымые верхним частями сооружения. В потолках, требующх наличия по перечной арматуры в дополнение к протбдольной арматуре, элементы 3 (фиг.8) имеют длину меньше длины потолка и расположены таким образом, чтобы об 9 15 б 1829разевать поперечные промежутки 43,предназначенные для установки арматурных стержней дин заливки бетоном,который образует поперечные ребра жесткости потолка. 2 Можно использовать также двутавроПрофиль-вставляют в гнездо в наПРЗВЛЕНИИ самого малого его размера,затем профиль поворачивают на 90 до установки его в положение. представленное на фиг. 14. Гибкостьстержней 241 и 232 позволяет осуще ствить такой поворотДаже вэтом случае необходимая опорная поверх ность получается за счет соприкосновения модулей и соответствующей длин ны профиля 45.2 Арматурные стержни, в частности двутавровые профили, позволяют ОСУЩЕ ствлть предварительную С 50 РКУ п 0 т 0 Л ка или стены до их установки на место И заливки бетоном.С этой целью различные модули 1сборки потолка, укладывают на опорную плоскость. к . у Профили 5 вставляют в гнезда УЛО женных рядом модулей и длину их-подт бирают таким образом, чтобы концы профилей выступали из модулей на раса стояние, равное толщиневертикалЬной стенки, скоторой долен быть со едннен.потолок. 2В СОЕДИНИТЕЛЬНЫЕ ПРОМЕНПГТКИ МЕЖДУ группами 38 заливают бетон 47 таким образом, чтобы он покрыл стержни 221, основание и часть профиля 45.Слой бетона д 7 подвергаютобратботке вибратором для обеспечения хорощего проникновениябетона в зонУ. заключенную между основанием профиля д 5 и панелью 4.Предварительная сборка других потолков может быть осуществленас использованием в качестве опорного основания ранее собранного потолка при помощи какой-либо нивелироврчной поверхности, опнраю щейся на стержни 9.Установку на место предварительно собранного потолка осуществляют после затвердевания бетона 47. Послеустановки на место предваи рнтельно собранного потолка может быть осуществлена дополнительная заливка слоя бетона 48 поверх первого слон бетона 47.В потолках большей толщины испольт зуют модули 24 (фиг. д) и два профили 45 вставляемые друг над другом в соч ответствующие опорные гнезда.Предварительную сборку можно так же осуществить при помощи профилей другого типа, например трубчатых ПРО филей круглого или прямоугольного-сечения или любой другой формы, спо собных выдерживать любые нагрузки,которьм подвергаетснструктура.Этитрубчатые профили позволяют проводить внутри них электрические прбвода, водопроводные или вентиля ционные трубы.Соединение структур 6 н 5 осуществляется при помощи соединительных модулей 49 (фиг.3 и 9), включающих в себя ограниченное число (три или четыре) арматурных сеток 7 и 25, расположенных в зоне пересечения двух структур таким образом, чтобы сетки 7 и 25 были расположеныгоризонтально, а стержни 9 вертикально. МОДУ ли 49 имеют конструкцию, аналогичную конструкции модулей 1 и 24, но элем менты 3 расположены вертикально (чет тыре), дпинаих равна толщине структуры 6 и занимают они самую наружную зону модуля с.тем, чтобы образовать элемент опалубки для заливаемого бетона 32.и модулями 43 осуществляется при пот .мощи стержней 50, имеющих Птобраэную формуи удерживающих модулиВ горизонтальной структуре 6, в которой используются арматурные сетки 25 (фиг. 14 Ь) панель 4 может быть использована в качестве потолка.В этом случае двойная ячейка 28 остач.ется пустой н может быть использована для укладки электропроводки, водопроводных или вентиляционных труб. Кроме тогочасти панели 4 и опорные стержни могут быть отрезаны для обеспечения возможности установки в ячей ках 28 осветительных приборов.Два или несколько модулей 1 и 24 структуры кфиг. 1) могут легко быть соединены путем вставления одной или нескольких песенок 34 в промежутки ДЛЯ ЛУЧШЕГО ЕЫРЗВНИВЗНИН МОДУЛЕЙ.Стержни 19-1, 192 на краях моду лей соединяют вместе посредством одного нли нескольких металлических колец 51, закрученных между парами стержней 19 В зоне их пересечения,
