Витрина

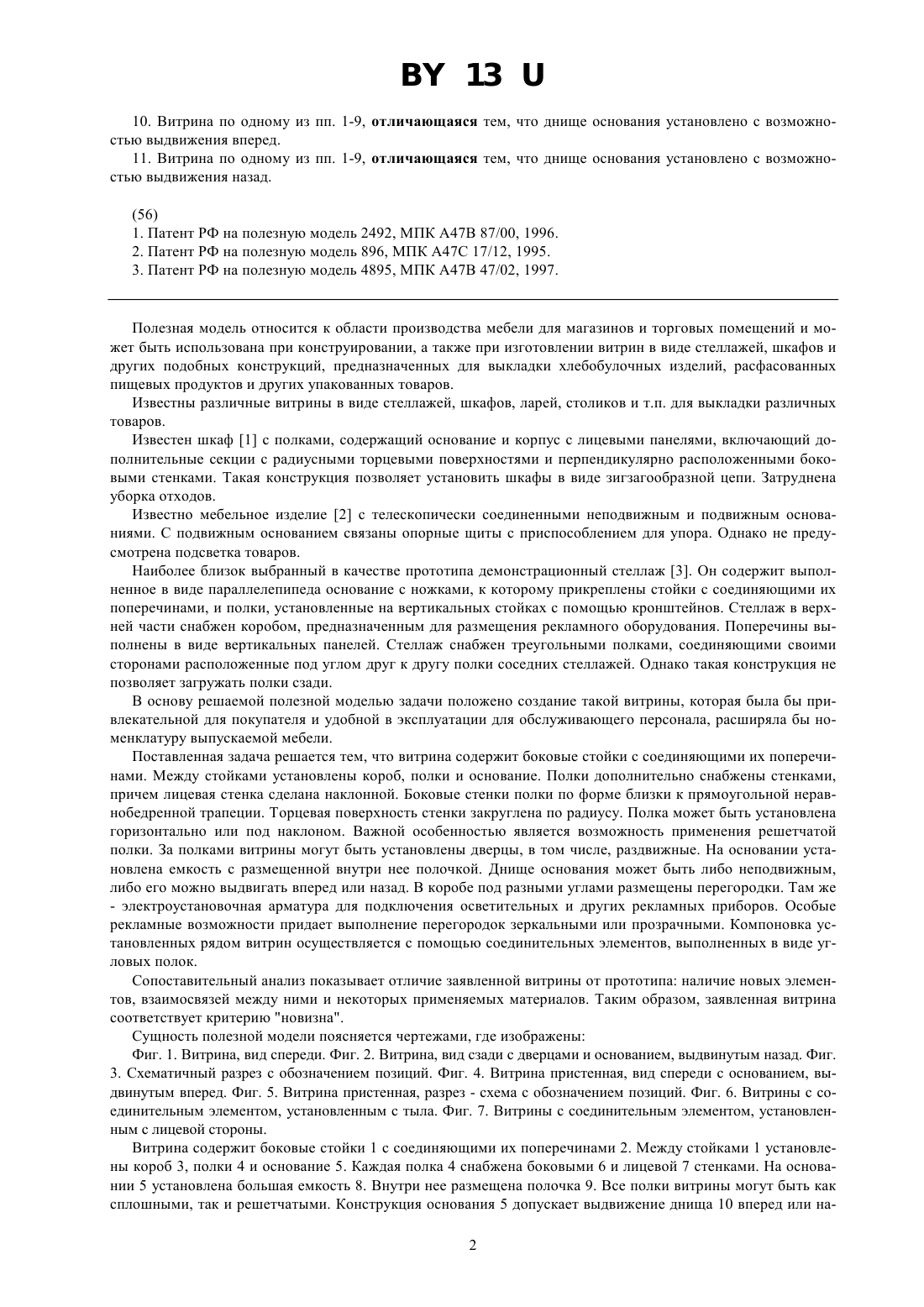

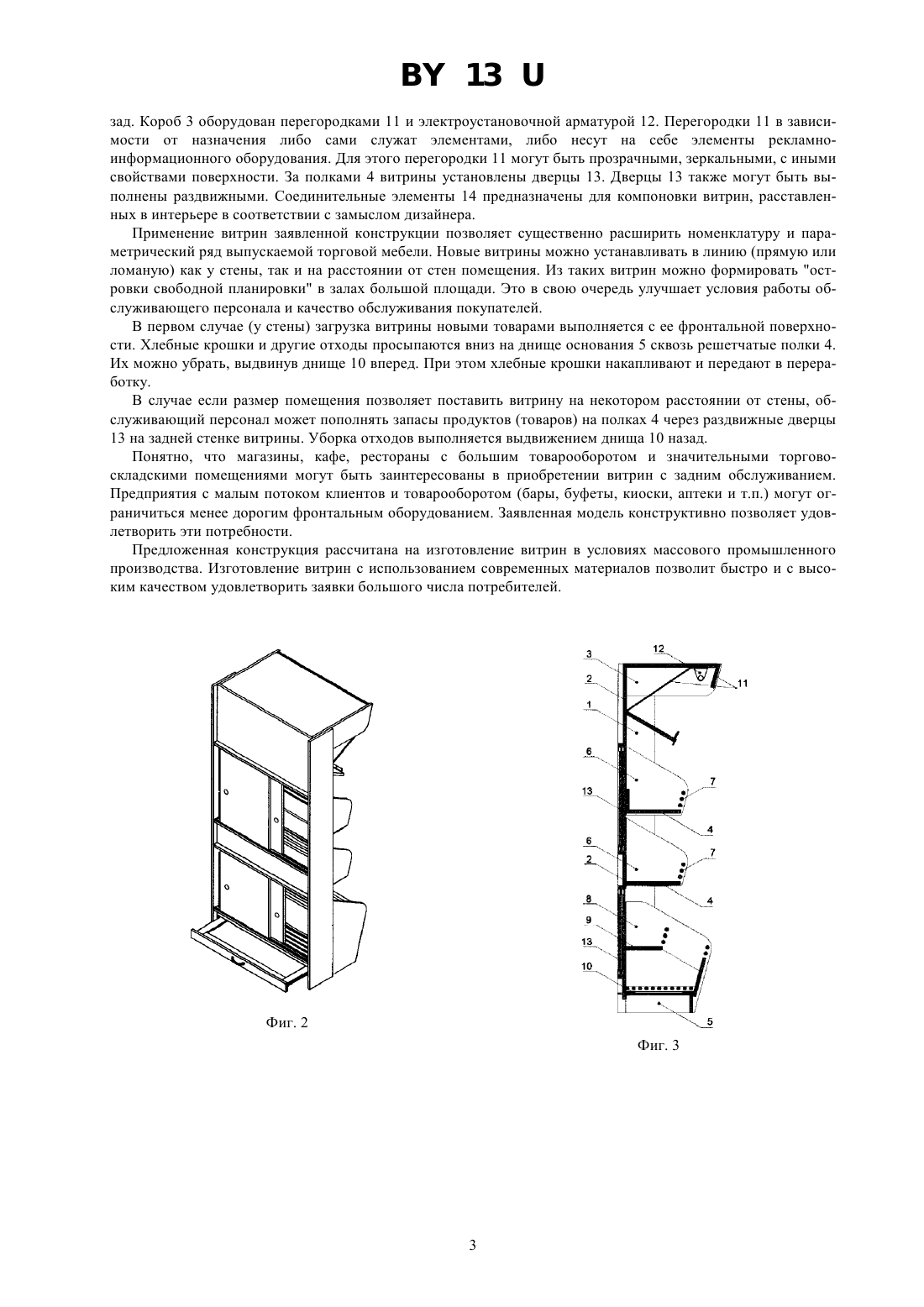

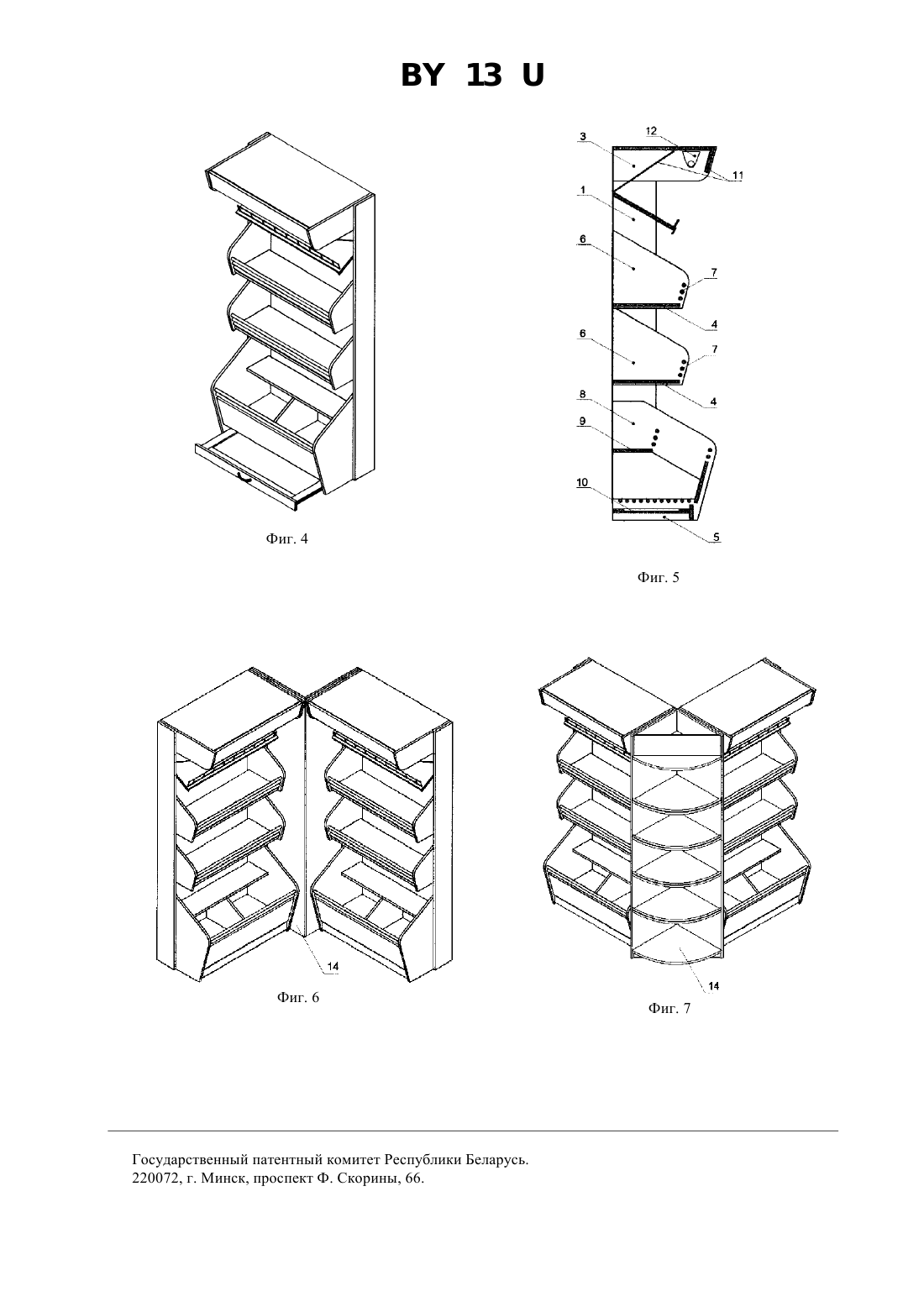

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Витрина, содержащая боковые стойки с соединяющими их поперечинами, между стойками которой установлены короб, полки и основание, снабженная соединительными элементами для компоновки установленных рядом витрин, отличающаяся тем, что дополнительно содержит емкость с размещенной внутри нее полочкой, установленную на основании, днище которого закреплено с возможностью перемещения, полки снабжены стенками, а в коробе расположены перегородки и электроустановочная арматура. 2. Витрина по п. 1, отличающаяся тем, что лицевая стенка полки наклонена, а боковая стенка выполнена в виде прямоугольной неравнобедренной трапеции с расположенной по радиусу торцевой поверхностью. 3. Витрина по п. 1 или 2, отличающаяся тем, что полка установлена под наклоном. 4. Витрина по одному из пп. 1-3, отличающаяся тем, что полка выполнена решетчатой. 5. Витрина по одному из пп. 1-4, отличающаяся тем, что за полками установлены дверцы. 6. Витрина по одному из пп. 1-5, отличающаяся тем, что дверцы выполнены раздвижными. 7. Витрина по одному из пп. 1-6, отличающаяся тем, что перегородка выполнена зеркальной. 8. Витрина по одному из пп. 1-6, отличающаяся тем, что перегородка выполнена прозрачной. Фиг. 1 9. Витрина по одному из пп. 1-8, отличающаяся тем, что соединительные элементы для компоновки выполнены в виде угловых полок. 1310. Витрина по одному из пп. 1-9, отличающаяся тем, что днище основания установлено с возможностью выдвижения вперед. 11. Витрина по одному из пп. 1-9, отличающаяся тем, что днище основания установлено с возможностью выдвижения назад.(56) 1. Патент РФ на полезную модель 2492, МПК 47 87/00, 1996. 2. Патент РФ на полезную модель 896, МПК 47 17/12, 1995. 3. Патент РФ на полезную модель 4895, МПК 47 47/02, 1997. Полезная модель относится к области производства мебели для магазинов и торговых помещений и может быть использована при конструировании, а также при изготовлении витрин в виде стеллажей, шкафов и других подобных конструкций, предназначенных для выкладки хлебобулочных изделий, расфасованных пищевых продуктов и других упакованных товаров. Известны различные витрины в виде стеллажей, шкафов, ларей, столиков и т.п. для выкладки различных товаров. Известен шкаф 1 с полками, содержащий основание и корпус с лицевыми панелями, включающий дополнительные секции с радиусными торцевыми поверхностями и перпендикулярно расположенными боковыми стенками. Такая конструкция позволяет установить шкафы в виде зигзагообразной цепи. Затруднена уборка отходов. Известно мебельное изделие 2 с телескопически соединенными неподвижным и подвижным основаниями. С подвижным основанием связаны опорные щиты с приспособлением для упора. Однако не предусмотрена подсветка товаров. Наиболее близок выбранный в качестве прототипа демонстрационный стеллаж 3. Он содержит выполненное в виде параллелепипеда основание с ножками, к которому прикреплены стойки с соединяющими их поперечинами, и полки, установленные на вертикальных стойках с помощью кронштейнов. Стеллаж в верхней части снабжен коробом, предназначенным для размещения рекламного оборудования. Поперечины выполнены в виде вертикальных панелей. Стеллаж снабжен треугольными полками, соединяющими своими сторонами расположенные под углом друг к другу полки соседних стеллажей. Однако такая конструкция не позволяет загружать полки сзади. В основу решаемой полезной моделью задачи положено создание такой витрины, которая была бы привлекательной для покупателя и удобной в эксплуатации для обслуживающего персонала, расширяла бы номенклатуру выпускаемой мебели. Поставленная задача решается тем, что витрина содержит боковые стойки с соединяющими их поперечинами. Между стойками установлены короб, полки и основание. Полки дополнительно снабжены стенками,причем лицевая стенка сделана наклонной. Боковые стенки полки по форме близки к прямоугольной неравнобедренной трапеции. Торцевая поверхность стенки закруглена по радиусу. Полка может быть установлена горизонтально или под наклоном. Важной особенностью является возможность применения решетчатой полки. За полками витрины могут быть установлены дверцы, в том числе, раздвижные. На основании установлена емкость с размещенной внутри нее полочкой. Днище основания может быть либо неподвижным,либо его можно выдвигать вперед или назад. В коробе под разными углами размещены перегородки. Там же- электроустановочная арматура для подключения осветительных и других рекламных приборов. Особые рекламные возможности придает выполнение перегородок зеркальными или прозрачными. Компоновка установленных рядом витрин осуществляется с помощью соединительных элементов, выполненных в виде угловых полок. Сопоставительный анализ показывает отличие заявленной витрины от прототипа наличие новых элементов, взаимосвязей между ними и некоторых применяемых материалов. Таким образом, заявленная витрина соответствует критерию новизна. Сущность полезной модели поясняется чертежами, где изображены Фиг. 1. Витрина, вид спереди. Фиг. 2. Витрина, вид сзади с дверцами и основанием, выдвинутым назад. Фиг. 3. Схематичный разрез с обозначением позиций. Фиг. 4. Витрина пристенная, вид спереди с основанием, выдвинутым вперед. Фиг. 5. Витрина пристенная, разрез - схема с обозначением позиций. Фиг. 6. Витрины с соединительным элементом, установленным с тыла. Фиг. 7. Витрины с соединительным элементом, установленным с лицевой стороны. Витрина содержит боковые стойки 1 с соединяющими их поперечинами 2. Между стойками 1 установлены короб 3, полки 4 и основание 5. Каждая полка 4 снабжена боковыми 6 и лицевой 7 стенками. На основании 5 установлена большая емкость 8. Внутри нее размещена полочка 9. Все полки витрины могут быть как сплошными, так и решетчатыми. Конструкция основания 5 допускает выдвижение днища 10 вперед или на 2 13 зад. Короб 3 оборудован перегородками 11 и электроустановочной арматурой 12. Перегородки 11 в зависимости от назначения либо сами служат элементами, либо несут на себе элементы рекламноинформационного оборудования. Для этого перегородки 11 могут быть прозрачными, зеркальными, с иными свойствами поверхности. За полками 4 витрины установлены дверцы 13. Дверцы 13 также могут быть выполнены раздвижными. Соединительные элементы 14 предназначены для компоновки витрин, расставленных в интерьере в соответствии с замыслом дизайнера. Применение витрин заявленной конструкции позволяет существенно расширить номенклатуру и параметрический ряд выпускаемой торговой мебели. Новые витрины можно устанавливать в линию (прямую или ломаную) как у стены, так и на расстоянии от стен помещения. Из таких витрин можно формировать островки свободной планировки в залах большой площади. Это в свою очередь улучшает условия работы обслуживающего персонала и качество обслуживания покупателей. В первом случае (у стены) загрузка витрины новыми товарами выполняется с ее фронтальной поверхности. Хлебные крошки и другие отходы просыпаются вниз на днище основания 5 сквозь решетчатые полки 4. Их можно убрать, выдвинув днище 10 вперед. При этом хлебные крошки накапливают и передают в переработку. В случае если размер помещения позволяет поставить витрину на некотором расстоянии от стены, обслуживающий персонал может пополнять запасы продуктов (товаров) на полках 4 через раздвижные дверцы 13 на задней стенке витрины. Уборка отходов выполняется выдвижением днища 10 назад. Понятно, что магазины, кафе, рестораны с большим товарооборотом и значительными торговоскладскими помещениями могут быть заинтересованы в приобретении витрин с задним обслуживанием. Предприятия с малым потоком клиентов и товарооборотом (бары, буфеты, киоски, аптеки и т.п.) могут ограничиться менее дорогим фронтальным оборудованием. Заявленная модель конструктивно позволяет удовлетворить эти потребности. Предложенная конструкция рассчитана на изготовление витрин в условиях массового промышленного производства. Изготовление витрин с использованием современных материалов позволит быстро и с высоким качеством удовлетворить заявки большого числа потребителей. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
