Устройство для отключения привода подъёмника

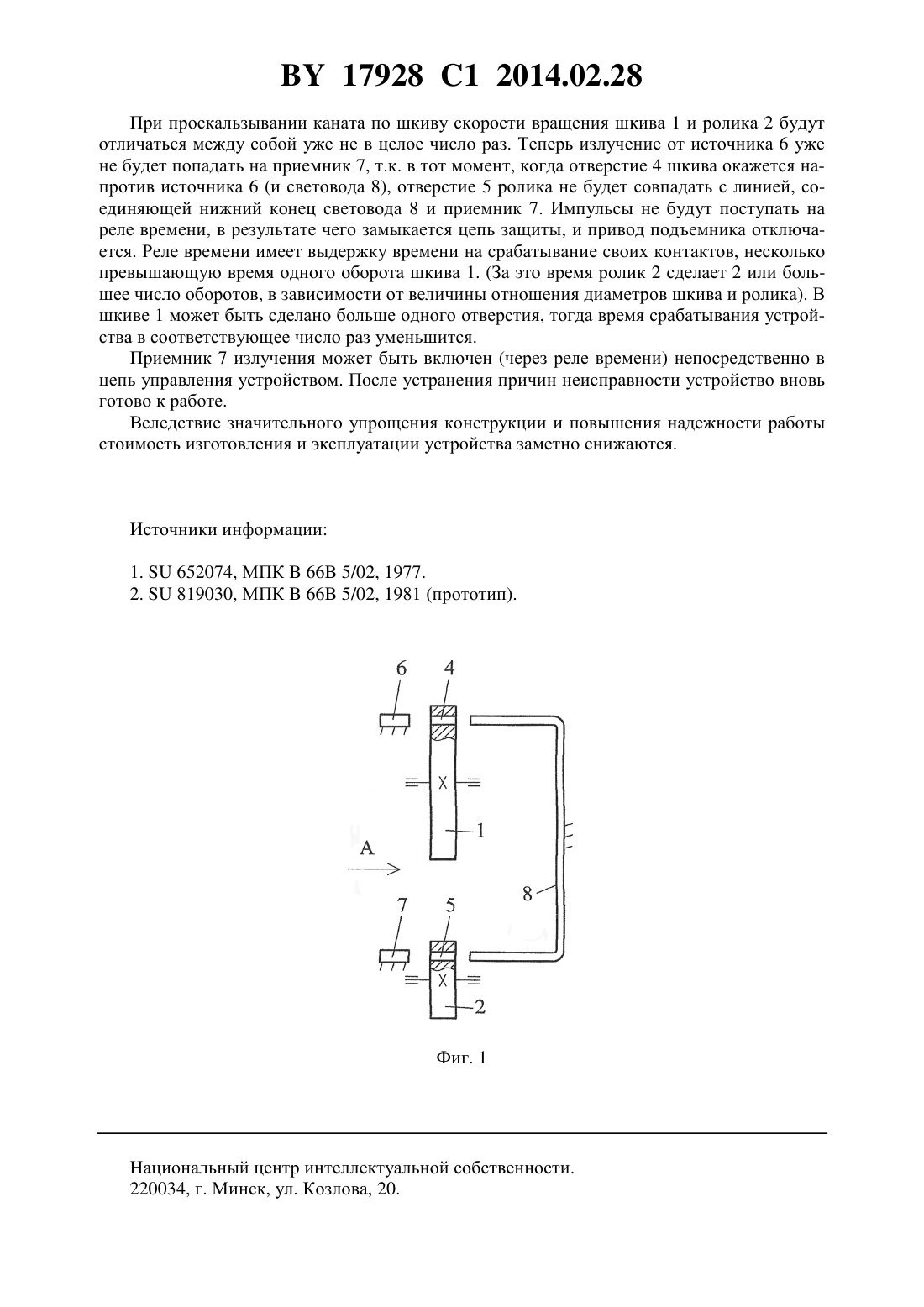

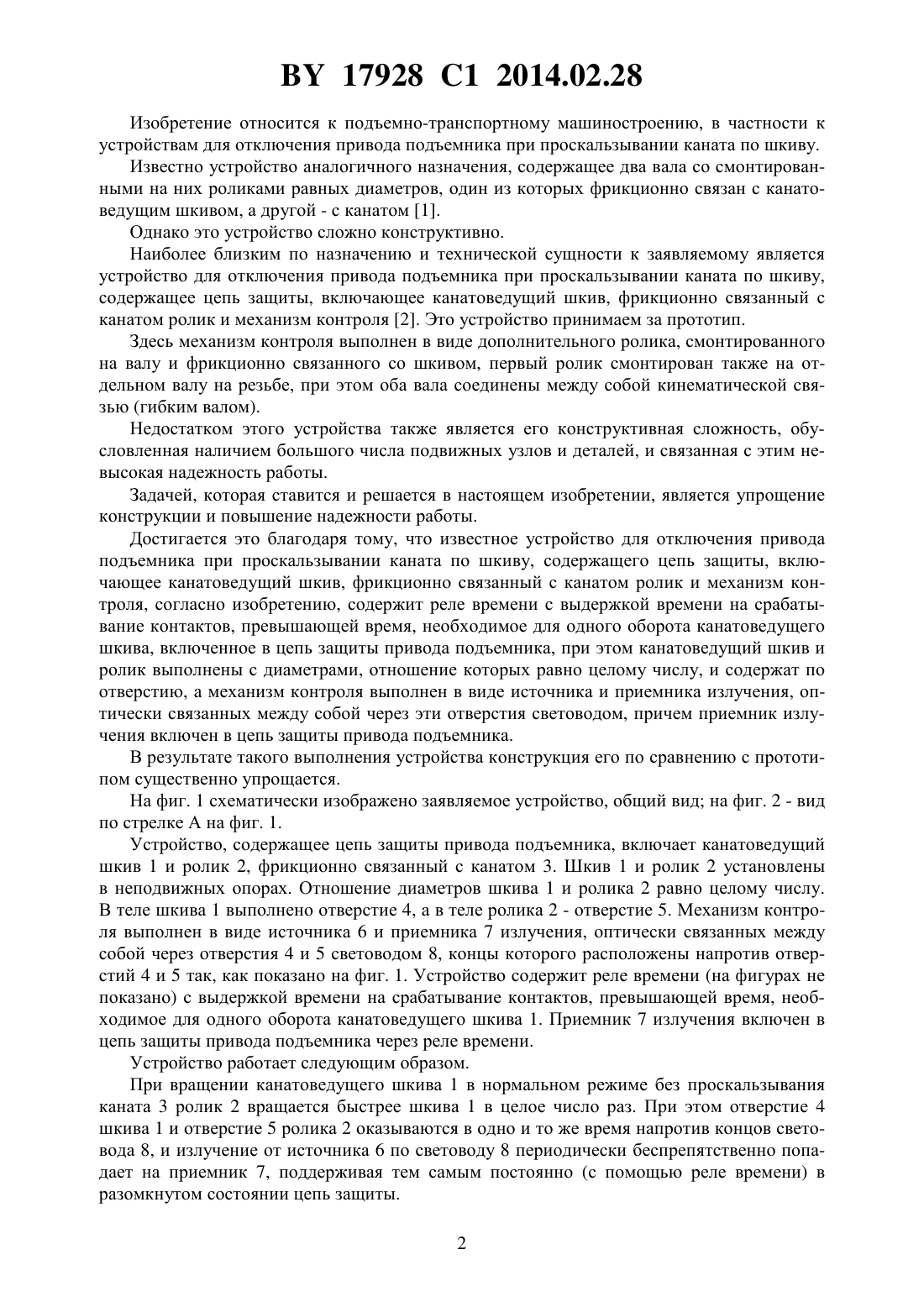

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТКЛЮЧЕНИЯ ПРИВОДА ПОДЪЕМНИКА(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Устройство для отключения привода подъемника при проскальзывании каната по шкиву, содержащего цепь защиты, включающее канатоведущий шкив, фрикционно связанный с канатом ролик и механизм контроля, отличающееся тем, что содержит реле времени с выдержкой времени на срабатывание контактов, превышающей время, необходимое для одного оборота канатоведущего шкива, включенное в цепь защиты привода подъемника,при этом канатоведущий шкив и ролик выполнены с диаметрами, отношение которых равно целому числу, и содержат по отверстию, а механизм контроля выполнен в виде источника и приемника излучения, оптически связанных между собой через эти отверстия световодом, причем приемник излучения включен в цепь защиты привода подъемника. 17928 1 2014.02.28 Изобретение относится к подъемно-транспортному машиностроению, в частности к устройствам для отключения привода подъемника при проскальзывании каната по шкиву. Известно устройство аналогичного назначения, содержащее два вала со смонтированными на них роликами равных диаметров, один из которых фрикционно связан с канатоведущим шкивом, а другой - с канатом 1. Однако это устройство сложно конструктивно. Наиболее близким по назначению и технической сущности к заявляемому является устройство для отключения привода подъемника при проскальзывании каната по шкиву,содержащее цепь защиты, включающее канатоведущий шкив, фрикционно связанный с канатом ролик и механизм контроля 2. Это устройство принимаем за прототип. Здесь механизм контроля выполнен в виде дополнительного ролика, смонтированного на валу и фрикционно связанного со шкивом, первый ролик смонтирован также на отдельном валу на резьбе, при этом оба вала соединены между собой кинематической связью (гибким валом). Недостатком этого устройства также является его конструктивная сложность, обусловленная наличием большого числа подвижных узлов и деталей, и связанная с этим невысокая надежность работы. Задачей, которая ставится и решается в настоящем изобретении, является упрощение конструкции и повышение надежности работы. Достигается это благодаря тому, что известное устройство для отключения привода подъемника при проскальзывании каната по шкиву, содержащего цепь защиты, включающее канатоведущий шкив, фрикционно связанный с канатом ролик и механизм контроля, согласно изобретению, содержит реле времени с выдержкой времени на срабатывание контактов, превышающей время, необходимое для одного оборота канатоведущего шкива, включенное в цепь защиты привода подъемника, при этом канатоведущий шкив и ролик выполнены с диаметрами, отношение которых равно целому числу, и содержат по отверстию, а механизм контроля выполнен в виде источника и приемника излучения, оптически связанных между собой через эти отверстия световодом, причем приемник излучения включен в цепь защиты привода подъемника. В результате такого выполнения устройства конструкция его по сравнению с прототипом существенно упрощается. На фиг. 1 схематически изображено заявляемое устройство, общий вид на фиг. 2 - вид по стрелке А на фиг. 1. Устройство, содержащее цепь защиты привода подъемника, включает канатоведущий шкив 1 и ролик 2, фрикционно связанный с канатом 3. Шкив 1 и ролик 2 установлены в неподвижных опорах. Отношение диаметров шкива 1 и ролика 2 равно целому числу. В теле шкива 1 выполнено отверстие 4, а в теле ролика 2 - отверстие 5. Механизм контроля выполнен в виде источника 6 и приемника 7 излучения, оптически связанных между собой через отверстия 4 и 5 световодом 8, концы которого расположены напротив отверстий 4 и 5 так, как показано на фиг. 1. Устройство содержит реле времени (на фигурах не показано) с выдержкой времени на срабатывание контактов, превышающей время, необходимое для одного оборота канатоведущего шкива 1. Приемник 7 излучения включен в цепь защиты привода подъемника через реле времени. Устройство работает следующим образом. При вращении канатоведущего шкива 1 в нормальном режиме без проскальзывания каната 3 ролик 2 вращается быстрее шкива 1 в целое число раз. При этом отверстие 4 шкива 1 и отверстие 5 ролика 2 оказываются в одно и то же время напротив концов световода 8, и излучение от источника 6 по световоду 8 периодически беспрепятственно попадает на приемник 7, поддерживая тем самым постоянно (с помощью реле времени) в разомкнутом состоянии цепь защиты. 2 17928 1 2014.02.28 При проскальзывании каната по шкиву скорости вращения шкива 1 и ролика 2 будут отличаться между собой уже не в целое число раз. Теперь излучение от источника 6 уже не будетпопадать на приемник 7, т.к. в тот момент, когда отверстие 4 шкива окажется напротив источника 6 (и световода 8), отверстие 5 ролика не будет совпадать с линией, соединяющей нижний конец световода 8 и приемник 7. Импульсы не будут поступать на реле времени, в результате чего замыкается цепь защиты, и привод подъемника отключается. Реле времени имеет выдержку времени на срабатывание своих контактов, несколько превышающую время одного оборота шкива 1. (За это время ролик 2 сделает 2 или большее число оборотов, в зависимости от величины отношения диаметров шкива и ролика). В шкиве 1 может быть сделано больше одного отверстия, тогда время срабатывания устройства в соответствующее число раз уменьшится. Приемник 7 излучения может быть включен (через реле времени) непосредственно в цепь управления устройством. После устранения причин неисправности устройство вновь готово к работе. Вследствие значительного упрощения конструкции и повышения надежности работы стоимость изготовления и эксплуатации устройства заметно снижаются. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
