Устройство для аварийной остановки цепного конвейера

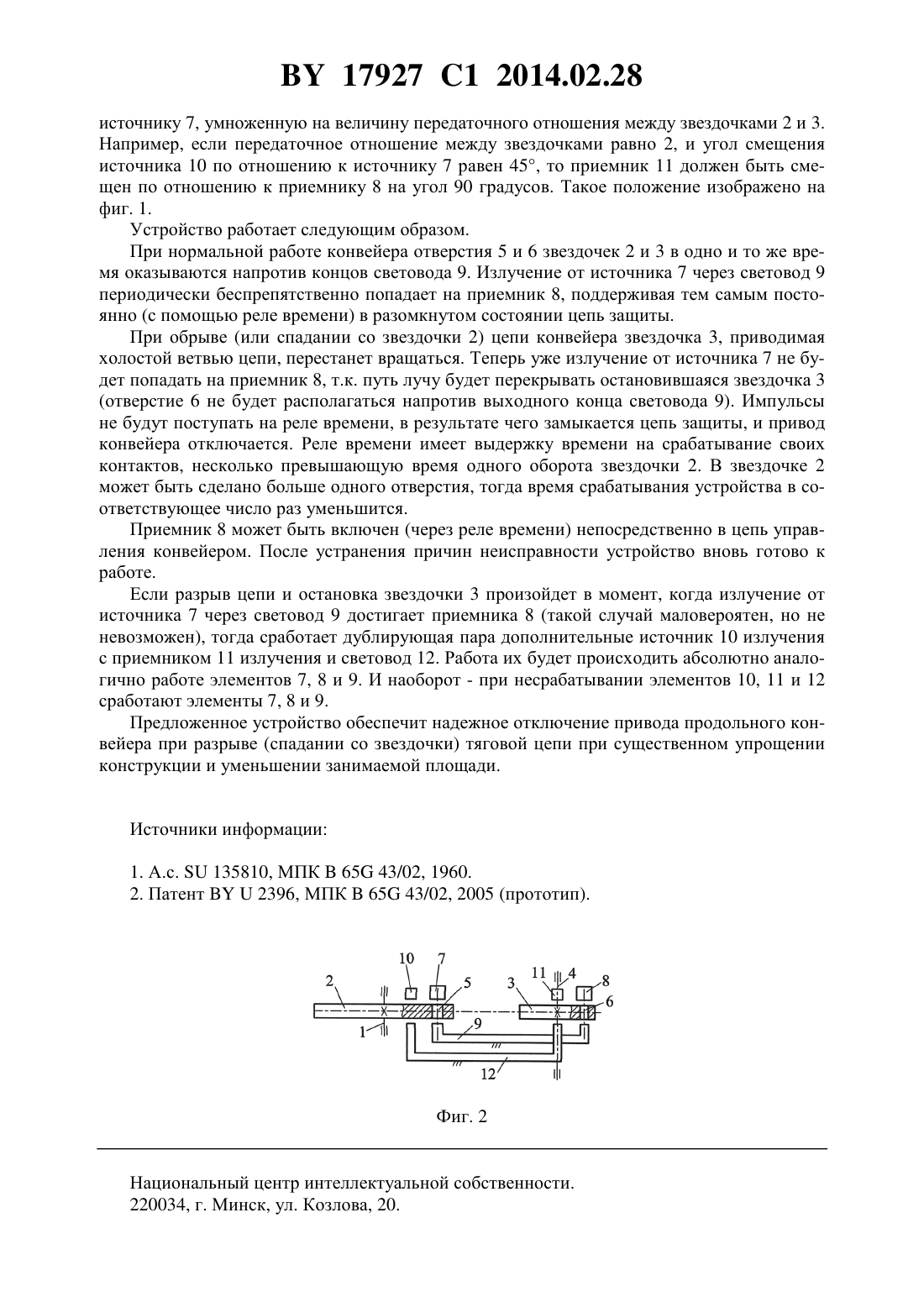

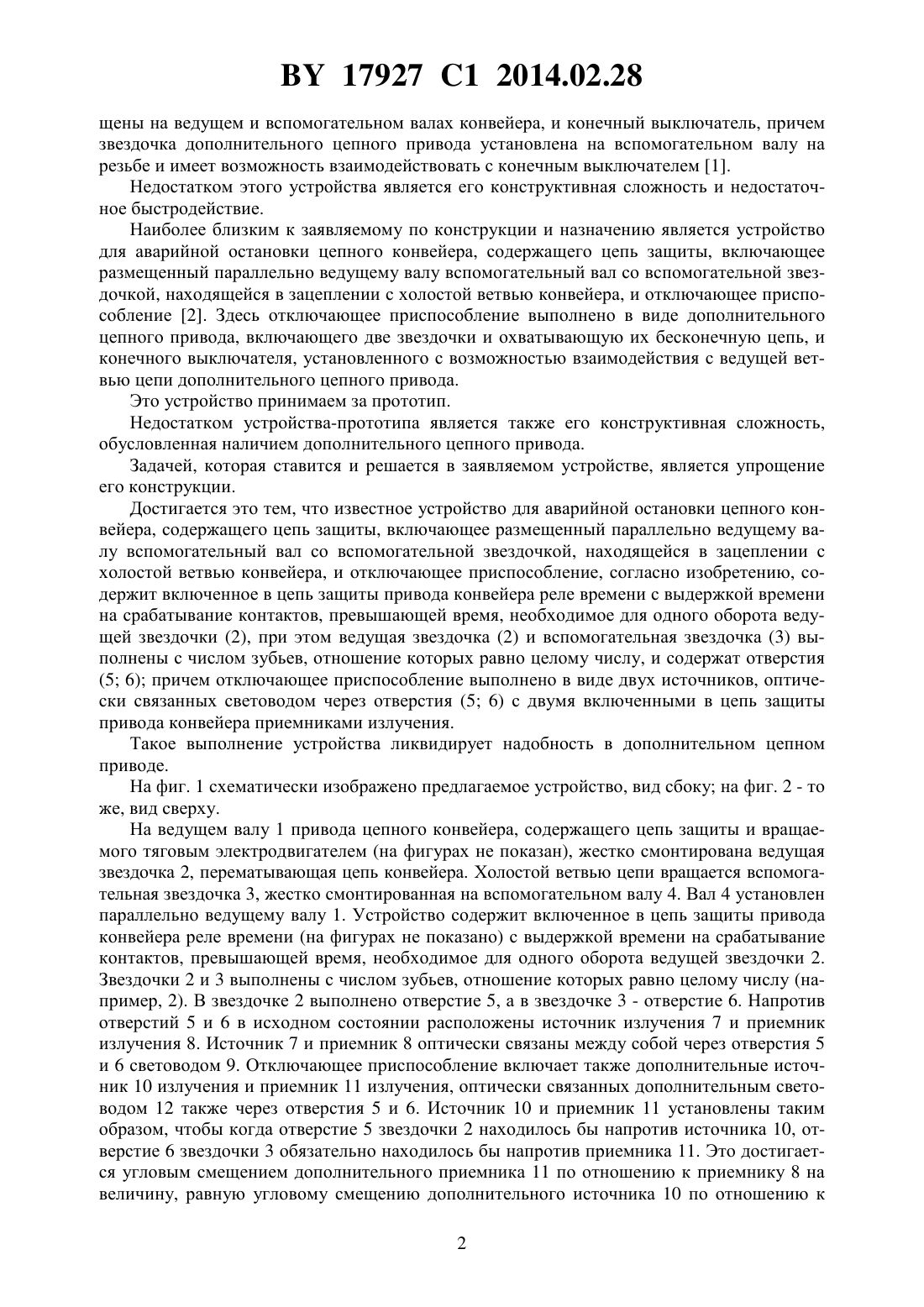

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ АВАРИЙНОЙ ОСТАНОВКИ ЦЕПНОГО КОНВЕЙЕРА(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Устройство для аварийной остановки цепного конвейера, содержащего цепь защиты,включающее размещенный параллельно ведущему валу вспомогательный вал со вспомогательной звездочкой, находящейся в зацеплении с холостой ветвью конвейера, и отключающее приспособление, отличающееся тем, что содержит включенное в цепь защиты привода конвейера реле времени с выдержкой времени на срабатывание контактов, превышающей время, необходимое для одного оборота ведущей звездочки (2), при этом ведущая звездочка (2) и вспомогательная звездочка (3) выполнены с числом зубьев,отношение которых равно целому числу, и содержат отверстия (5 6) причем отключающее приспособление выполнено в виде двух источников излучения, оптически связанных световодом через отверстия (5 6) с двумя включенными в цепь защиты привода конвейера приемниками излучения. Фиг. 1 Изобретение относится к предохранительным устройствам, используемым для остановки конвейера при разрыве или спадании цепи с ведущей звездочки. Известно устройство аналогичного назначения, включающее размещенный параллельно ведущему валу вспомогательный вал со звездочкой, находящейся в зацеплении с холостой ветвью конвейера, дополнительный цепной привод, звездочки которого разме 17927 1 2014.02.28 щены на ведущем и вспомогательном валах конвейера, и конечный выключатель, причем звездочка дополнительного цепного привода установлена на вспомогательном валу на резьбе и имеет возможность взаимодействовать с конечным выключателем 1. Недостатком этого устройства является его конструктивная сложность и недостаточное быстродействие. Наиболее близким к заявляемому по конструкции и назначению является устройство для аварийной остановки цепного конвейера, содержащего цепь защиты, включающее размещенный параллельно ведущему валу вспомогательный вал со вспомогательной звездочкой, находящейся в зацеплении с холостой ветвью конвейера, и отключающее приспособление 2. Здесь отключающее приспособление выполнено в виде дополнительного цепного привода, включающего две звездочки и охватывающую их бесконечную цепь, и конечного выключателя, установленного с возможностью взаимодействия с ведущей ветвью цепи дополнительного цепного привода. Это устройство принимаем за прототип. Недостатком устройства-прототипа является также его конструктивная сложность,обусловленная наличием дополнительного цепного привода. Задачей, которая ставится и решается в заявляемом устройстве, является упрощение его конструкции. Достигается это тем, что известное устройство для аварийной остановки цепного конвейера, содержащего цепь защиты, включающее размещенный параллельно ведущему валу вспомогательный вал со вспомогательной звездочкой, находящейся в зацеплении с холостой ветвью конвейера, и отключающее приспособление, согласно изобретению, содержит включенное в цепь защиты привода конвейера реле времени с выдержкой времени на срабатывание контактов, превышающей время, необходимое для одного оборота ведущей звездочки (2), при этом ведущая звездочка (2) и вспомогательная звездочка (3) выполнены с числом зубьев, отношение которых равно целому числу, и содержат отверстия(5 6) причем отключающее приспособление выполнено в виде двух источников, оптически связанных световодом через отверстия (5 6) с двумя включенными в цепь защиты привода конвейера приемниками излучения. Такое выполнение устройства ликвидирует надобность в дополнительном цепном приводе. На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку на фиг. 2 - то же, вид сверху. На ведущем валу 1 привода цепного конвейера, содержащего цепь защиты и вращаемого тяговым электродвигателем (на фигурах не показан), жестко смонтирована ведущая звездочка 2, перематывающая цепь конвейера. Холостой ветвью цепи вращается вспомогательная звездочка 3, жестко смонтированная на вспомогательном валу 4. Вал 4 установлен параллельно ведущему валу 1. Устройство содержит включенное в цепь защиты привода конвейера реле времени (на фигурах не показано) с выдержкой времени на срабатывание контактов, превышающей время, необходимое для одного оборота ведущей звездочки 2. Звездочки 2 и 3 выполнены с числом зубьев, отношение которых равно целому числу (например, 2). В звездочке 2 выполнено отверстие 5, а в звездочке 3 - отверстие 6. Напротив отверстий 5 и 6 в исходном состоянии расположены источник излучения 7 и приемник излучения 8. Источник 7 и приемник 8 оптически связаны между собой через отверстия 5 и 6 световодом 9. Отключающее приспособление включает также дополнительные источник 10 излучения и приемник 11 излучения, оптически связанных дополнительным световодом 12 также через отверстия 5 и 6. Источник 10 и приемник 11 установлены таким образом, чтобы когда отверстие 5 звездочки 2 находилось бы напротив источника 10, отверстие 6 звездочки 3 обязательно находилось бы напротив приемника 11. Это достигается угловым смещением дополнительного приемника 11 по отношению к приемнику 8 на величину, равную угловому смещению дополнительного источника 10 по отношению к 2 17927 1 2014.02.28 источнику 7, умноженную на величину передаточного отношения между звездочками 2 и 3. Например, если передаточное отношение между звездочками равно 2, и угол смещения источника 10 по отношению к источнику 7 равен 45, то приемник 11 должен быть смещен по отношению к приемнику 8 на угол 90 градусов. Такое положение изображено на фиг. 1. Устройство работает следующим образом. При нормальной работе конвейера отверстия 5 и 6 звездочек 2 и 3 в одно и то же время оказываются напротив концов световода 9. Излучение от источника 7 через световод 9 периодически беспрепятственно попадает на приемник 8, поддерживая тем самым постоянно (с помощью реле времени) в разомкнутом состоянии цепь защиты. При обрыве (или спадании со звездочки 2) цепи конвейера звездочка 3, приводимая холостой ветвью цепи, перестанет вращаться. Теперь уже излучение от источника 7 не будет попадать на приемник 8, т.к. путь лучу будет перекрывать остановившаяся звездочка 3(отверстие 6 не будет располагаться напротив выходного конца световода 9). Импульсы не будут поступать на реле времени, в результате чего замыкается цепь защиты, и привод конвейера отключается. Реле времени имеет выдержку времени на срабатывание своих контактов, несколько превышающую время одного оборота звездочки 2. В звездочке 2 может быть сделано больше одного отверстия, тогда время срабатывания устройства в соответствующее число раз уменьшится. Приемник 8 может быть включен (через реле времени) непосредственно в цепь управления конвейером. После устранения причин неисправности устройство вновь готово к работе. Если разрыв цепи и остановка звездочки 3 произойдет в момент, когда излучение от источника 7 через световод 9 достигает приемника 8 (такой случай маловероятен, но не невозможен), тогда сработает дублирующая пара дополнительные источник 10 излучения с приемником 11 излучения и световод 12. Работа их будет происходить абсолютно аналогично работе элементов 7, 8 и 9. И наоборот - при несрабатывании элементов 10, 11 и 12 сработают элементы 7, 8 и 9. Предложенное устройство обеспечит надежное отключение привода продольного конвейера при разрыве (спадании со звездочки) тяговой цепи при существенном упрощении конструкции и уменьшении занимаемой площади. Источники информации 1. А.с.135810, МПК 65 43/02, 1960. 2. Патент 2396, МПК 65 43/02, 2005 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
