Рольганг-разделитель (варианты)

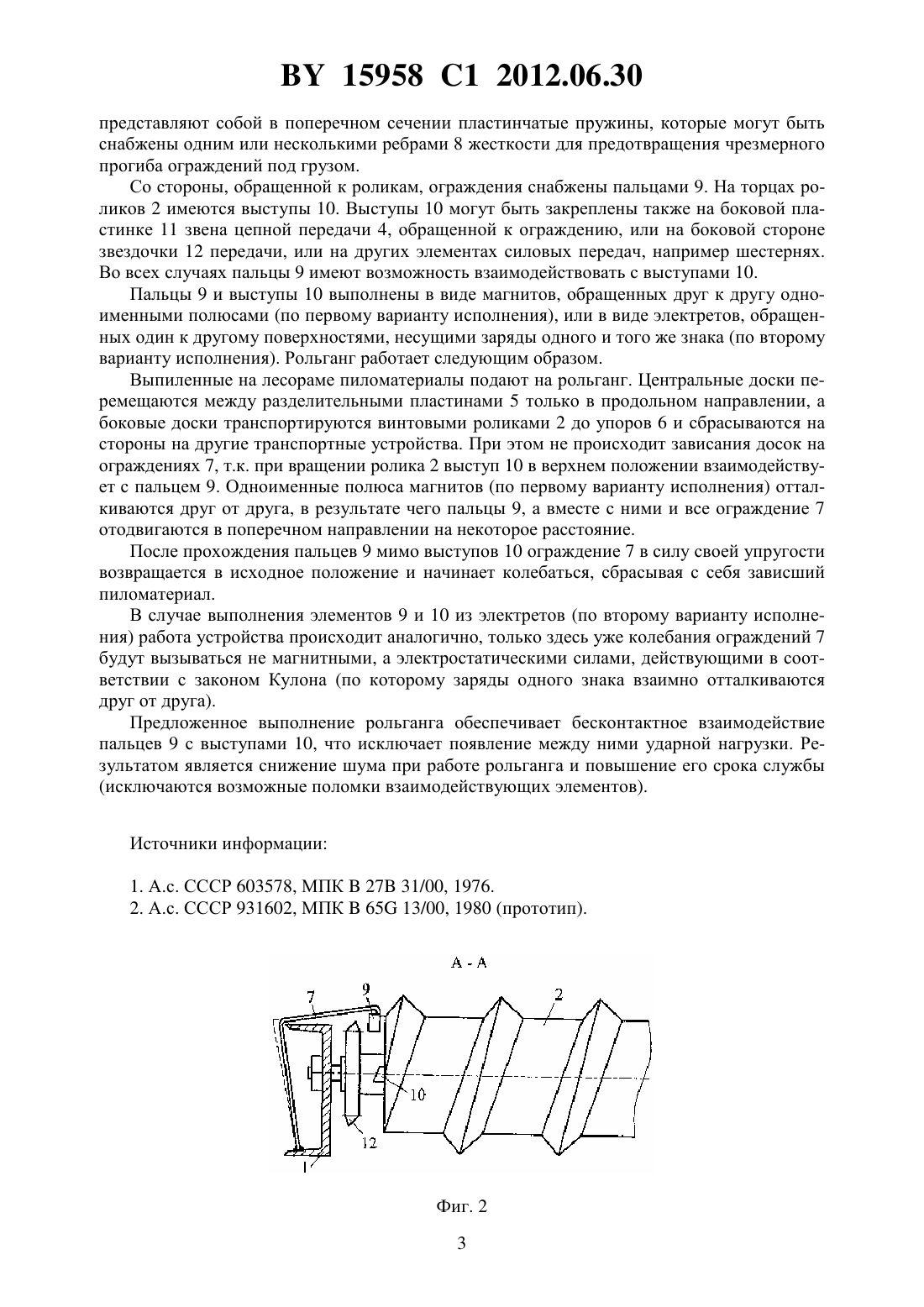

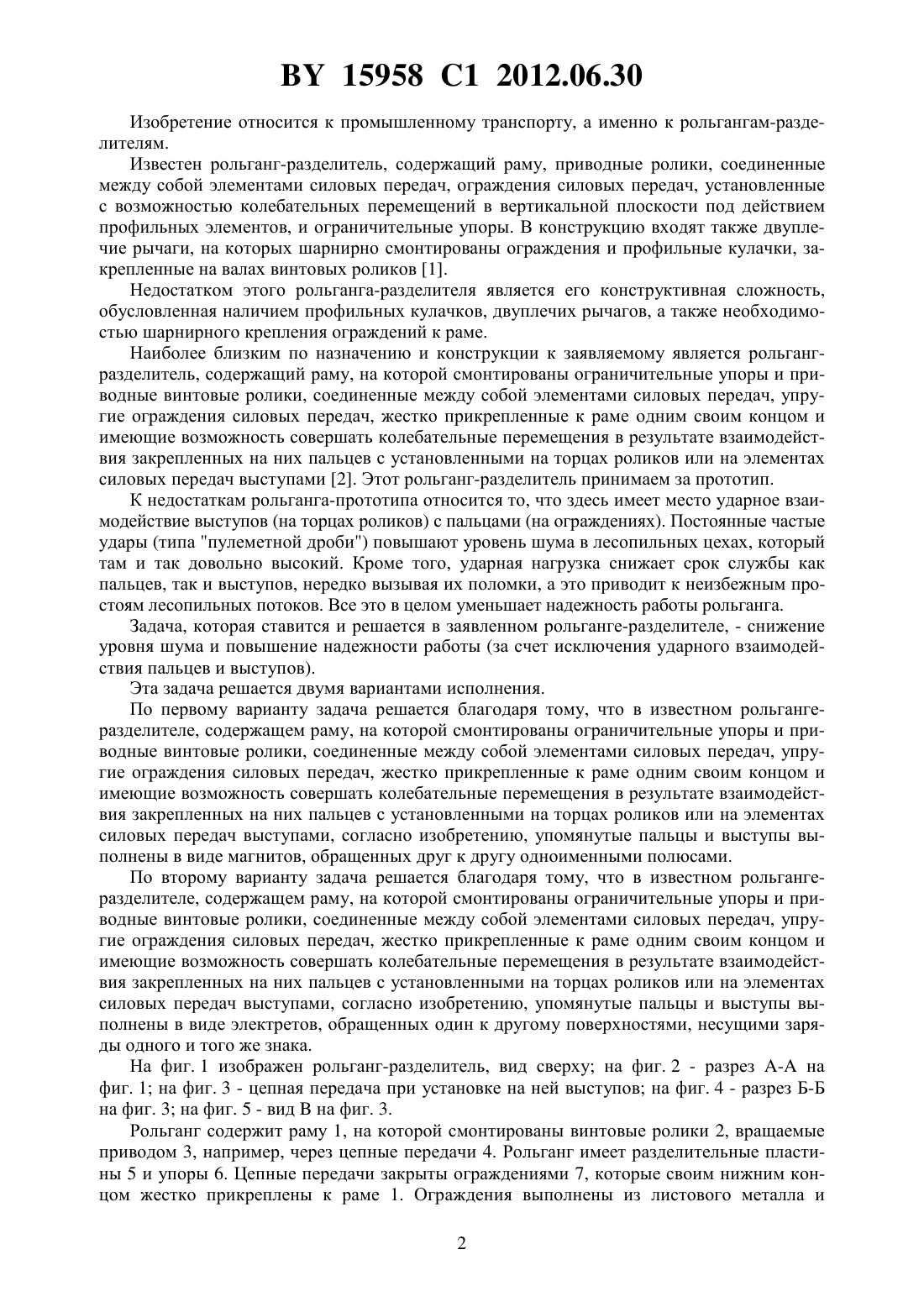

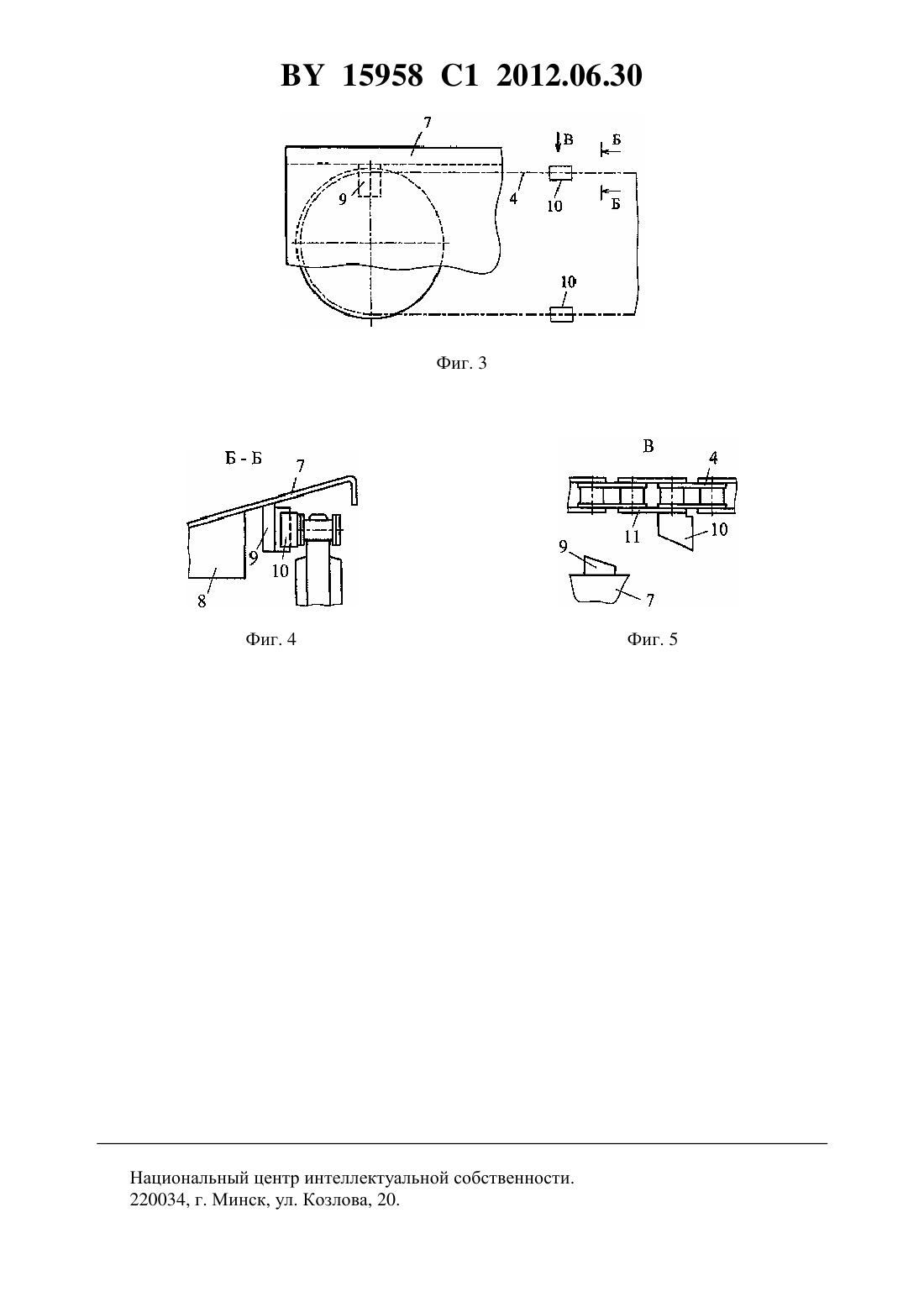

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Рольганг-разделитель, содержащий раму, на которой смонтированы ограничительные упоры и приводные винтовые ролики, соединенные между собой элементами силовых передач, упругие ограждения силовых передач, жестко прикрепленные к раме одним своим концом и имеющие возможность совершать колебательные перемещения в результате взаимодействия закрепленных на них пальцев с установленными на торцах роликов или на элементах силовых передач выступами, отличающийся тем, что упомянутые пальцы и выступы выполнены в виде магнитов, обращенных друг к другу одноименными полюсами. 2. Рольганг-разделитель, содержащий раму, на которой смонтированы ограничительные упоры и приводные винтовые ролики, соединенные между собой элементами силовых передач, упругие ограждения силовых передач, жестко прикрепленные к раме одним своим концом и имеющие возможность совершать колебательные перемещения в результате взаимодействия закрепленных на них пальцев с установленными на торцах роликов или на элементах силовых передач выступами, отличающийся тем, что упомянутые пальцы и выступы выполнены в виде электретов, обращенных один к другому поверхностями, несущими заряды одного и того же знака. 15958 1 2012.06.30 Изобретение относится к промышленному транспорту, а именно к рольгангам-разделителям. Известен рольганг-разделитель, содержащий раму, приводные ролики, соединенные между собой элементами силовых передач, ограждения силовых передач, установленные с возможностью колебательных перемещений в вертикальной плоскости под действием профильных элементов, и ограничительные упоры. В конструкцию входят также двуплечие рычаги, на которых шарнирно смонтированы ограждения и профильные кулачки, закрепленные на валах винтовых роликов 1. Недостатком этого рольганга-разделителя является его конструктивная сложность,обусловленная наличием профильных кулачков, двуплечих рычагов, а также необходимостью шарнирного крепления ограждений к раме. Наиболее близким по назначению и конструкции к заявляемому является рольгангразделитель, содержащий раму, на которой смонтированы ограничительные упоры и приводные винтовые ролики, соединенные между собой элементами силовых передач, упругие ограждения силовых передач, жестко прикрепленные к раме одним своим концом и имеющие возможность совершать колебательные перемещения в результате взаимодействия закрепленных на них пальцев с установленными на торцах роликов или на элементах силовых передач выступами 2. Этот рольганг-разделитель принимаем за прототип. К недостаткам рольганга-прототипа относится то, что здесь имеет место ударное взаимодействие выступов (на торцах роликов) с пальцами (на ограждениях). Постоянные частые удары (типа пулеметной дроби) повышают уровень шума в лесопильных цехах, который там и так довольно высокий. Кроме того, ударная нагрузка снижает срок службы как пальцев, так и выступов, нередко вызывая их поломки, а это приводит к неизбежным простоям лесопильных потоков. Все это в целом уменьшает надежность работы рольганга. Задача, которая ставится и решается в заявленном рольганге-разделителе, - снижение уровня шума и повышение надежности работы (за счет исключения ударного взаимодействия пальцев и выступов). Эта задача решается двумя вариантами исполнения. По первому варианту задача решается благодаря тому, что в известном рольгангеразделителе, содержащем раму, на которой смонтированы ограничительные упоры и приводные винтовые ролики, соединенные между собой элементами силовых передач, упругие ограждения силовых передач, жестко прикрепленные к раме одним своим концом и имеющие возможность совершать колебательные перемещения в результате взаимодействия закрепленных на них пальцев с установленными на торцах роликов или на элементах силовых передач выступами, согласно изобретению, упомянутые пальцы и выступы выполнены в виде магнитов, обращенных друг к другу одноименными полюсами. По второму варианту задача решается благодаря тому, что в известном рольгангеразделителе, содержащем раму, на которой смонтированы ограничительные упоры и приводные винтовые ролики, соединенные между собой элементами силовых передач, упругие ограждения силовых передач, жестко прикрепленные к раме одним своим концом и имеющие возможность совершать колебательные перемещения в результате взаимодействия закрепленных на них пальцев с установленными на торцах роликов или на элементах силовых передач выступами, согласно изобретению, упомянутые пальцы и выступы выполнены в виде электретов, обращенных один к другому поверхностями, несущими заряды одного и того же знака. На фиг. 1 изображен рольганг-разделитель, вид сверху на фиг. 2 - разрез - на фиг. 1 на фиг. 3 - цепная передача при установке на ней выступов на фиг. 4 - разрез Б-Б на фиг. 3 на фиг. 5 - видна фиг. 3. Рольганг содержит раму 1, на которой смонтированы винтовые ролики 2, вращаемые приводом 3, например, через цепные передачи 4. Рольганг имеет разделительные пластины 5 и упоры 6. Цепные передачи закрыты ограждениями 7, которые своим нижним концом жестко прикреплены к раме 1. Ограждения выполнены из листового металла и 2 15958 1 2012.06.30 представляют собой в поперечном сечении пластинчатые пружины, которые могут быть снабжены одним или несколькими ребрами 8 жесткости для предотвращения чрезмерного прогиба ограждений под грузом. Со стороны, обращенной к роликам, ограждения снабжены пальцами 9. На торцах роликов 2 имеются выступы 10. Выступы 10 могут быть закреплены также на боковой пластинке 11 звена цепной передачи 4, обращенной к ограждению, или на боковой стороне звездочки 12 передачи, или на других элементах силовых передач, например шестернях. Во всех случаях пальцы 9 имеют возможность взаимодействовать с выступами 10. Пальцы 9 и выступы 10 выполнены в виде магнитов, обращенных друг к другу одноименными полюсами (по первому варианту исполнения), или в виде электретов, обращенных один к другому поверхностями, несущими заряды одного и того же знака (по второму варианту исполнения). Рольганг работает следующим образом. Выпиленные на лесораме пиломатериалы подают на рольганг. Центральные доски перемещаются между разделительными пластинами 5 только в продольном направлении, а боковые доски транспортируются винтовыми роликами 2 до упоров 6 и сбрасываются на стороны на другие транспортные устройства. При этом не происходит зависания досок на ограждениях 7, т.к. при вращении ролика 2 выступ 10 в верхнем положении взаимодействует с пальцем 9. Одноименные полюса магнитов (по первому варианту исполнения) отталкиваются друг от друга, в результате чего пальцы 9, а вместе с ними и все ограждение 7 отодвигаются в поперечном направлении на некоторое расстояние. После прохождения пальцев 9 мимо выступов 10 ограждение 7 в силу своей упругости возвращается в исходное положение и начинает колебаться, сбрасывая с себя зависший пиломатериал. В случае выполнения элементов 9 и 10 из электретов (по второму варианту исполнения) работа устройства происходит аналогично, только здесь уже колебания ограждений 7 будут вызываться не магнитными, а электростатическими силами, действующими в соответствии с законом Кулона (по которому заряды одного знака взаимно отталкиваются друг от друга). Предложенное выполнение рольганга обеспечивает бесконтактное взаимодействие пальцев 9 с выступами 10, что исключает появление между ними ударной нагрузки. Результатом является снижение шума при работе рольганга и повышение его срока службы(исключаются возможные поломки взаимодействующих элементов). Источники информации 1. А.с. СССР 603578, МПК 27 31/00, 1976. 2. А.с. СССР 931602, МПК 65 13/00, 1980 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
