Гидробак

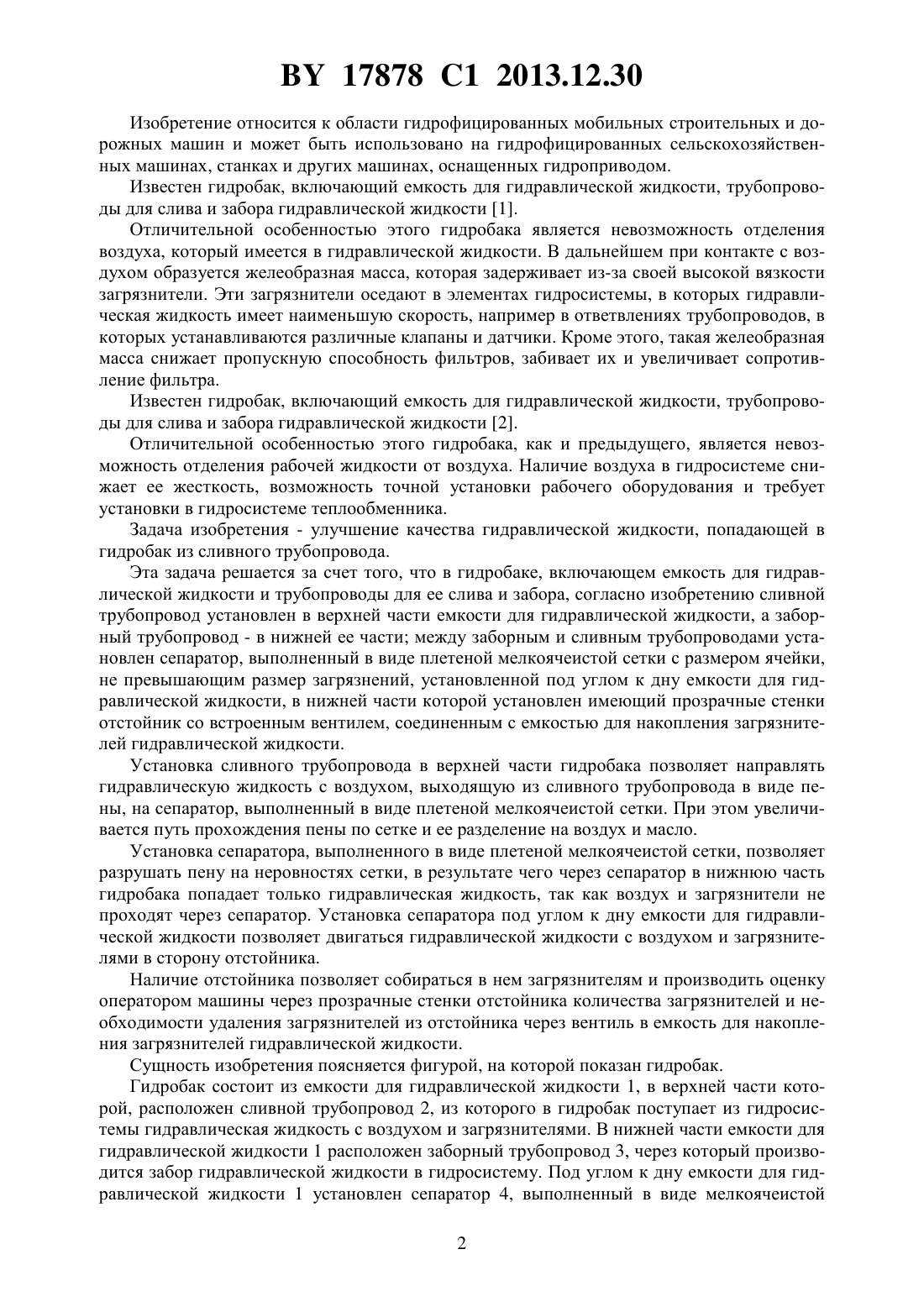

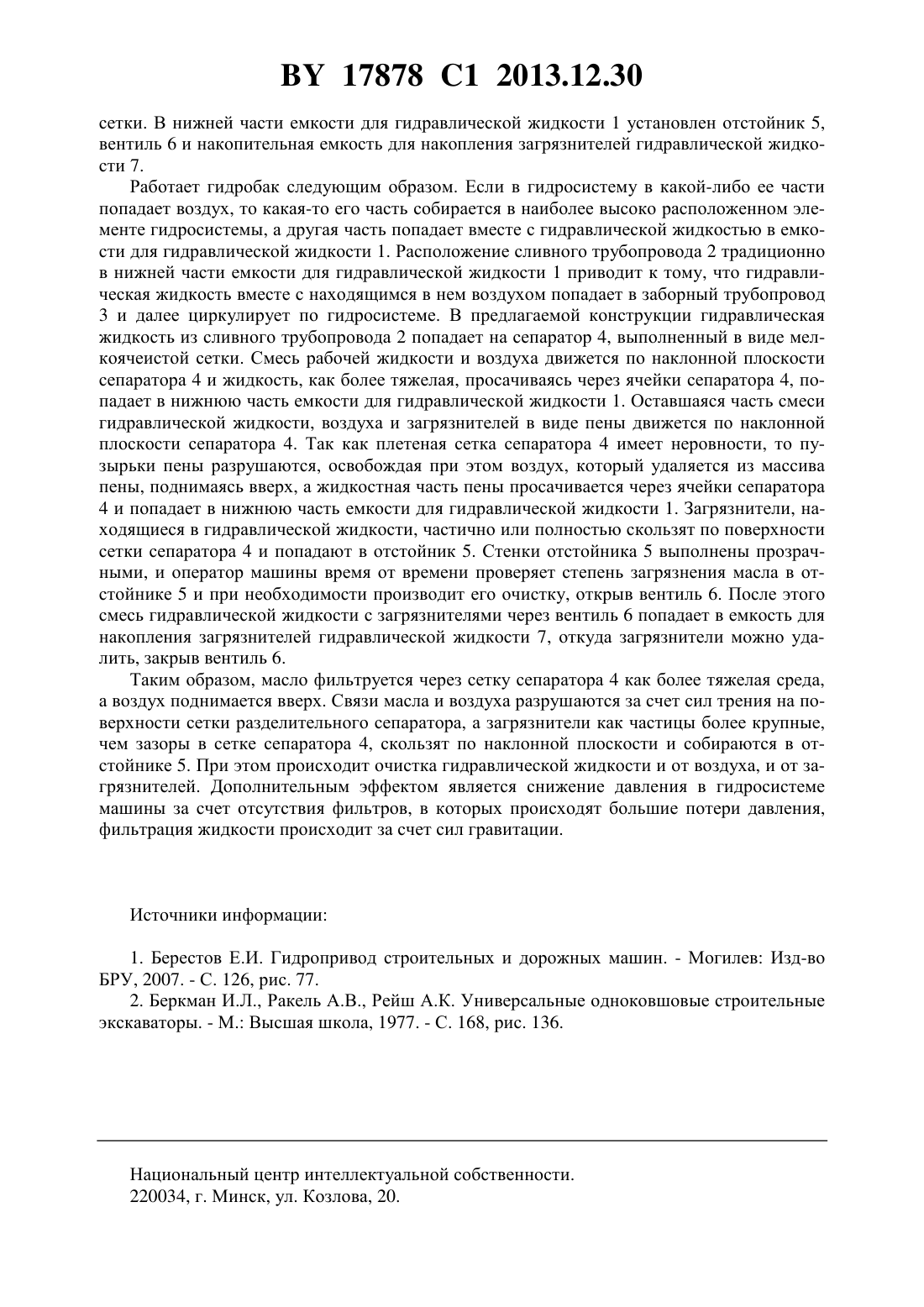

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Щемелв Анатолий Мефодьевич Науменко Анатолий Евгеньевич Бужинский Александр Дмитриевич(73) Патентообладатель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(56) БЕРКМАН И.Л. Универсальные одноковшовые строительные экскаваторы. М. Высшая школа, 1977. - С. 168,рис. 136.5139 С 1, 2003.1418503 1, 1988.1211477 , 1986.1211478 , 1986.2011027 1, 1994.4587992, 1986.0802329 2, 1997.(57) Гидробак, включающий емкость для гидравлической жидкости и трубопроводы для ее слива и забора, отличающийся тем, что сливной трубопровод установлен в верхней части емкости для гидравлической жидкости, а заборный трубопровод - в нижней ее части между заборным и сливным трубопроводами установлен сепаратор, выполненный в виде плетеной мелкоячеистой сетки с размером ячейки, не превышающим размер загрязнений,установленной под углом к дну емкости для гидравлической жидкости, в нижней части которой установлен имеющий прозрачные стенки отстойник со встроенным вентилем, соединенным с емкостью для накопления загрязнителей гидравлической жидкости. 17878 1 2013.12.30 Изобретение относится к области гидрофицированных мобильных строительных и дорожных машин и может быть использовано на гидрофицированных сельскохозяйственных машинах, станках и других машинах, оснащенных гидроприводом. Известен гидробак, включающий емкость для гидравлической жидкости, трубопроводы для слива и забора гидравлической жидкости 1. Отличительной особенностью этого гидробака является невозможность отделения воздуха, который имеется в гидравлической жидкости. В дальнейшем при контакте с воздухом образуется желеобразная масса, которая задерживает из-за своей высокой вязкости загрязнители. Эти загрязнители оседают в элементах гидросистемы, в которых гидравлическая жидкость имеет наименьшую скорость, например в ответвлениях трубопроводов, в которых устанавливаются различные клапаны и датчики. Кроме этого, такая желеобразная масса снижает пропускную способность фильтров, забивает их и увеличивает сопротивление фильтра. Известен гидробак, включающий емкость для гидравлической жидкости, трубопроводы для слива и забора гидравлической жидкости 2. Отличительной особенностью этого гидробака, как и предыдущего, является невозможность отделения рабочей жидкости от воздуха. Наличие воздуха в гидросистеме снижает ее жесткость, возможность точной установки рабочего оборудования и требует установки в гидросистеме теплообменника. Задача изобретения - улучшение качества гидравлической жидкости, попадающей в гидробак из сливного трубопровода. Эта задача решается за счет того, что в гидробаке, включающем емкость для гидравлической жидкости и трубопроводы для ее слива и забора, согласно изобретению сливной трубопровод установлен в верхней части емкости для гидравлической жидкости, а заборный трубопровод - в нижней ее части между заборным и сливным трубопроводами установлен сепаратор, выполненный в виде плетеной мелкоячеистой сетки с размером ячейки,не превышающим размер загрязнений, установленной под углом к дну емкости для гидравлической жидкости, в нижней части которой установлен имеющий прозрачные стенки отстойник со встроенным вентилем, соединенным с емкостью для накопления загрязнителей гидравлической жидкости. Установка сливного трубопровода в верхней части гидробака позволяет направлять гидравлическую жидкость с воздухом, выходящую из сливного трубопровода в виде пены, на сепаратор, выполненный в виде плетеной мелкоячеистой сетки. При этом увеличивается путь прохождения пены по сетке и ее разделение на воздух и масло. Установка сепаратора, выполненного в виде плетеной мелкоячеистой сетки, позволяет разрушать пену на неровностях сетки, в результате чего через сепаратор в нижнюю часть гидробака попадает только гидравлическая жидкость, так как воздух и загрязнители не проходят через сепаратор. Установка сепаратора под углом к дну емкости для гидравлической жидкости позволяет двигаться гидравлической жидкости с воздухом и загрязнителями в сторону отстойника. Наличие отстойника позволяет собираться в нем загрязнителям и производить оценку оператором машины через прозрачные стенки отстойника количества загрязнителей и необходимости удаления загрязнителей из отстойника через вентиль в емкость для накопления загрязнителей гидравлической жидкости. Сущность изобретения поясняется фигурой, на которой показан гидробак. Гидробак состоит из емкости для гидравлической жидкости 1, в верхней части которой, расположен сливной трубопровод 2, из которого в гидробак поступает из гидросистемы гидравлическая жидкость с воздухом и загрязнителями. В нижней части емкости для гидравлической жидкости 1 расположен заборный трубопровод 3, через который производится забор гидравлической жидкости в гидросистему. Под углом к дну емкости для гидравлической жидкости 1 установлен сепаратор 4, выполненный в виде мелкоячеистой 2 17878 1 2013.12.30 сетки. В нижней части емкости для гидравлической жидкости 1 установлен отстойник 5,вентиль 6 и накопительная емкость для накопления загрязнителей гидравлической жидкости 7. Работает гидробак следующим образом. Если в гидросистему в какой-либо ее части попадает воздух, то какая-то его часть собирается в наиболее высоко расположенном элементе гидросистемы, а другая часть попадает вместе с гидравлической жидкостью в емкости для гидравлической жидкости 1. Расположение сливного трубопровода 2 традиционно в нижней части емкости для гидравлической жидкости 1 приводит к тому, что гидравлическая жидкость вместе с находящимся в нем воздухом попадает в заборный трубопровод 3 и далее циркулирует по гидросистеме. В предлагаемой конструкции гидравлическая жидкость из сливного трубопровода 2 попадает на сепаратор 4, выполненный в виде мелкоячеистой сетки. Смесь рабочей жидкости и воздуха движется по наклонной плоскости сепаратора 4 и жидкость, как более тяжелая, просачиваясь через ячейки сепаратора 4, попадает в нижнюю часть емкости для гидравлической жидкости 1. Оставшаяся часть смеси гидравлической жидкости, воздуха и загрязнителей в виде пены движется по наклонной плоскости сепаратора 4. Так как плетеная сетка сепаратора 4 имеет неровности, то пузырьки пены разрушаются, освобождая при этом воздух, который удаляется из массива пены, поднимаясь вверх, а жидкостная часть пены просачивается через ячейки сепаратора 4 и попадает в нижнюю часть емкости для гидравлической жидкости 1. Загрязнители, находящиеся в гидравлической жидкости, частично или полностью скользят по поверхности сетки сепаратора 4 и попадают в отстойник 5. Стенки отстойника 5 выполнены прозрачными, и оператор машины время от времени проверяет степень загрязнения масла в отстойнике 5 и при необходимости производит его очистку, открыв вентиль 6. После этого смесь гидравлической жидкости с загрязнителями через вентиль 6 попадает в емкость для накопления загрязнителей гидравлической жидкости 7, откуда загрязнители можно удалить, закрыв вентиль 6. Таким образом, масло фильтруется через сетку сепаратора 4 как более тяжелая среда,а воздух поднимается вверх. Связи масла и воздуха разрушаются за счет сил трения на поверхности сетки разделительного сепаратора, а загрязнители как частицы более крупные,чем зазоры в сетке сепаратора 4, скользят по наклонной плоскости и собираются в отстойнике 5. При этом происходит очистка гидравлической жидкости и от воздуха, и от загрязнителей. Дополнительным эффектом является снижение давления в гидросистеме машины за счет отсутствия фильтров, в которых происходят большие потери давления,фильтрация жидкости происходит за счет сил гравитации. Источники информации 1. Берестов Е.И. Гидропривод строительных и дорожных машин. - Могилев Изд-во БРУ, 2007. - С. 126, рис. 77. 2. Беркман И.Л., Ракель А.В., Рейш А.К. Универсальные одноковшовые строительные экскаваторы. - М. Высшая школа, 1977. - С. 168, рис. 136. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
