Гидробак мобильной машины

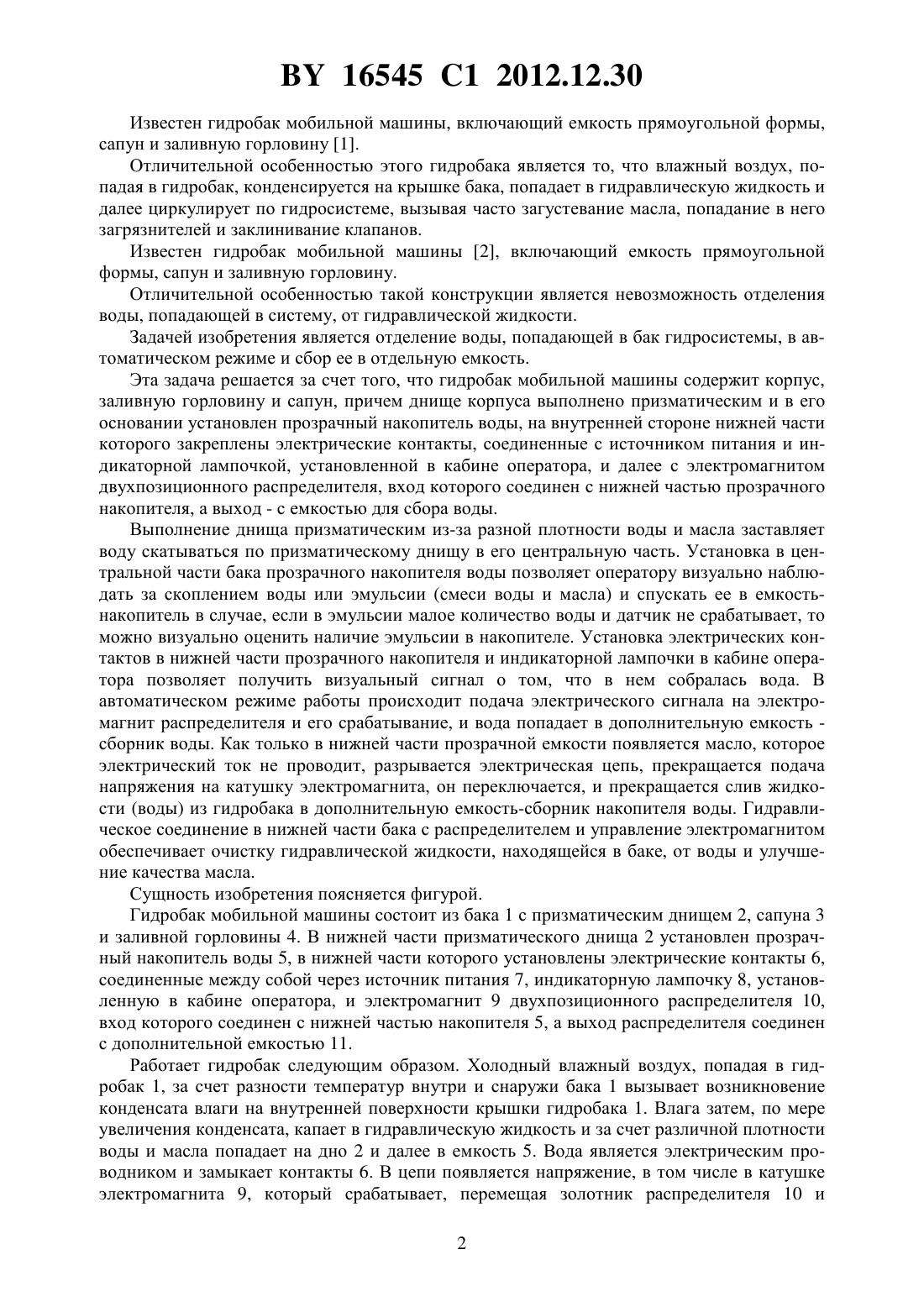

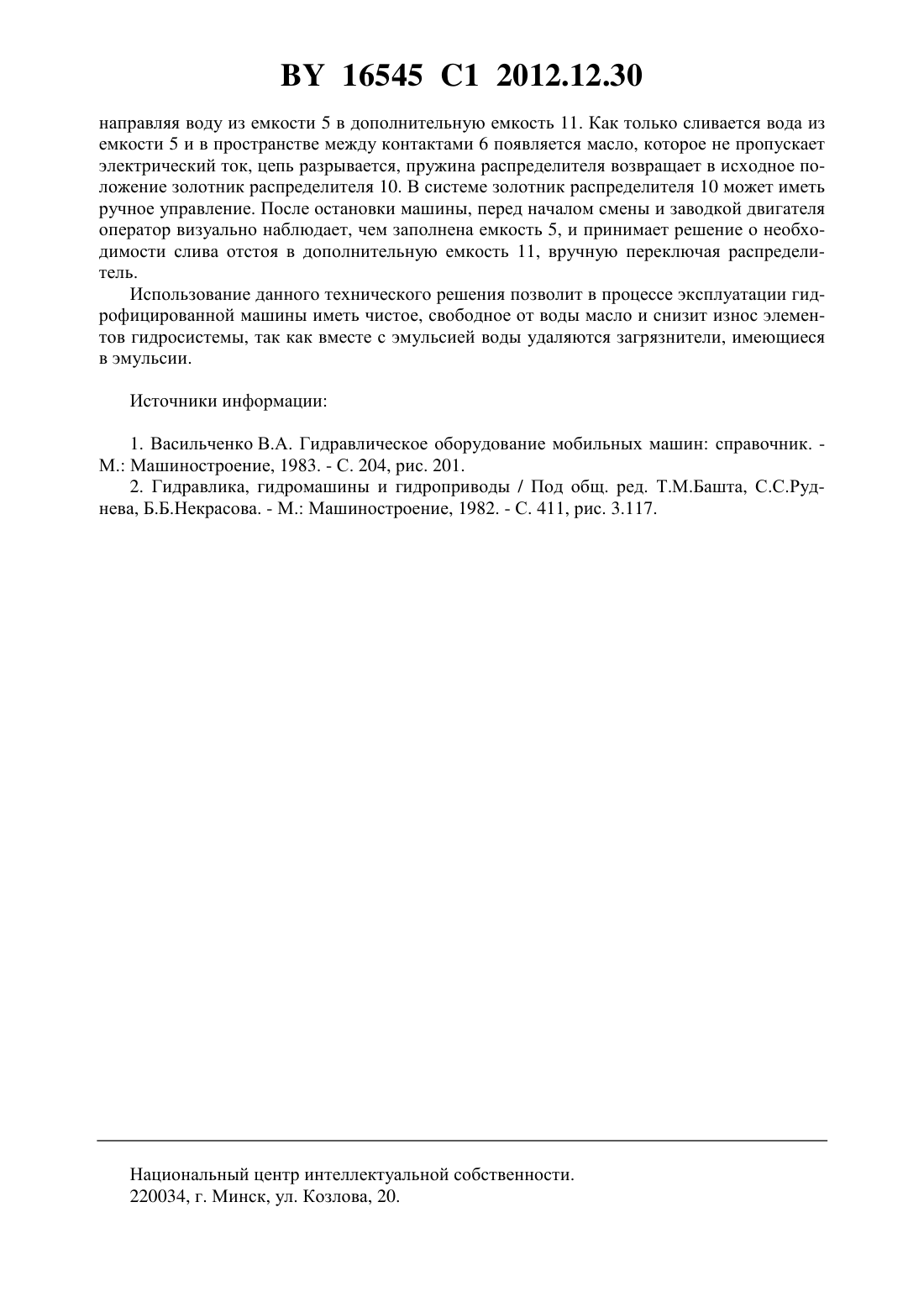

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Щемелв Анатолий Мефодьевич Науменко Анатолий Евгеньевич Хадкевич Ирина Юрьевна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Гидробак мобильной машины, содержащий корпус, заливную горловину и сапун,причем днище корпуса выполнено призматическим и в его основании установлен прозрачный накопитель воды, на внутренней стороне нижней части которого закреплены электрические контакты, соединенные с источником питания и индикаторной лампочкой,установленной в кабине оператора, и далее с электромагнитом двухпозиционного распределителя, вход которого соединен с нижней частью прозрачного накопителя, а выход - с емкостью для сбора воды. Изобретение относится к области строительных и дорожных гидрофицированных машин и может быть также использовано на сельскохозяйственных, транспортных и других мобильных машинах, работающих в условиях высокой окружающей влажности воздуха. 16545 1 2012.12.30 Известен гидробак мобильной машины, включающий емкость прямоугольной формы,сапун и заливную горловину 1. Отличительной особенностью этого гидробака является то, что влажный воздух, попадая в гидробак, конденсируется на крышке бака, попадает в гидравлическую жидкость и далее циркулирует по гидросистеме, вызывая часто загустевание масла, попадание в него загрязнителей и заклинивание клапанов. Известен гидробак мобильной машины 2, включающий емкость прямоугольной формы, сапун и заливную горловину. Отличительной особенностью такой конструкции является невозможность отделения воды, попадающей в систему, от гидравлической жидкости. Задачей изобретения является отделение воды, попадающей в бак гидросистемы, в автоматическом режиме и сбор ее в отдельную емкость. Эта задача решается за счет того, что гидробак мобильной машины содержит корпус,заливную горловину и сапун, причем днище корпуса выполнено призматическим и в его основании установлен прозрачный накопитель воды, на внутренней стороне нижней части которого закреплены электрические контакты, соединенные с источником питания и индикаторной лампочкой, установленной в кабине оператора, и далее с электромагнитом двухпозиционного распределителя, вход которого соединен с нижней частью прозрачного накопителя, а выход - с емкостью для сбора воды. Выполнение днища призматическим из-за разной плотности воды и масла заставляет воду скатываться по призматическому днищу в его центральную часть. Установка в центральной части бака прозрачного накопителя воды позволяет оператору визуально наблюдать за скоплением воды или эмульсии (смеси воды и масла) и спускать ее в емкостьнакопитель в случае, если в эмульсии малое количество воды и датчик не срабатывает, то можно визуально оценить наличие эмульсии в накопителе. Установка электрических контактов в нижней части прозрачного накопителя и индикаторной лампочки в кабине оператора позволяет получить визуальный сигнал о том, что в нем собралась вода. В автоматическом режиме работы происходит подача электрического сигнала на электромагнит распределителя и его срабатывание, и вода попадает в дополнительную емкость сборник воды. Как только в нижней части прозрачной емкости появляется масло, которое электрический ток не проводит, разрывается электрическая цепь, прекращается подача напряжения на катушку электромагнита, он переключается, и прекращается слив жидкости (воды) из гидробака в дополнительную емкость-сборник накопителя воды. Гидравлическое соединение в нижней части бака с распределителем и управление электромагнитом обеспечивает очистку гидравлической жидкости, находящейся в баке, от воды и улучшение качества масла. Сущность изобретения поясняется фигурой. Гидробак мобильной машины состоит из бака 1 с призматическим днищем 2, сапуна 3 и заливной горловины 4. В нижней части призматического днища 2 установлен прозрачный накопитель воды 5, в нижней части которого установлены электрические контакты 6,соединенные между собой через источник питания 7, индикаторную лампочку 8, установленную в кабине оператора, и электромагнит 9 двухпозиционного распределителя 10,вход которого соединен с нижней частью накопителя 5, а выход распределителя соединен с дополнительной емкостью 11. Работает гидробак следующим образом. Холодный влажный воздух, попадая в гидробак 1, за счет разности температур внутри и снаружи бака 1 вызывает возникновение конденсата влаги на внутренней поверхности крышки гидробака 1. Влага затем, по мере увеличения конденсата, капает в гидравлическую жидкость и за счет различной плотности воды и масла попадает на дно 2 и далее в емкость 5. Вода является электрическим проводником и замыкает контакты 6. В цепи появляется напряжение,в том числе в катушке электромагнита 9, который срабатывает, перемещая золотник распределителя 10 и 2 16545 1 2012.12.30 направляя воду из емкости 5 в дополнительную емкость 11. Как только сливается вода из емкости 5 и в пространстве между контактами 6 появляется масло, которое не пропускает электрический ток, цепь разрывается, пружина распределителя возвращает в исходное положение золотник распределителя 10. В системе золотник распределителя 10 может иметь ручное управление. После остановки машины, перед началом смены и заводкой двигателя оператор визуально наблюдает, чем заполнена емкость 5, и принимает решение о необходимости слива отстоя в дополнительную емкость 11, вручную переключая распределитель. Использование данного технического решения позволит в процессе эксплуатации гидрофицированной машины иметь чистое, свободное от воды масло и снизит износ элементов гидросистемы, так как вместе с эмульсией воды удаляются загрязнители, имеющиеся в эмульсии. Источники информации 1. Васильченко В.А. Гидравлическое оборудование мобильных машин справочник. М. Машиностроение, 1983. - С. 204, рис. 201. 2. Гидравлика, гидромашины и гидроприводы / Под общ. ред. Т.М.Башта, С.С.Руднева, Б.Б.Некрасова. - М. Машиностроение, 1982. - С. 411, рис. 3.117. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
