Гидравлическая система трактора

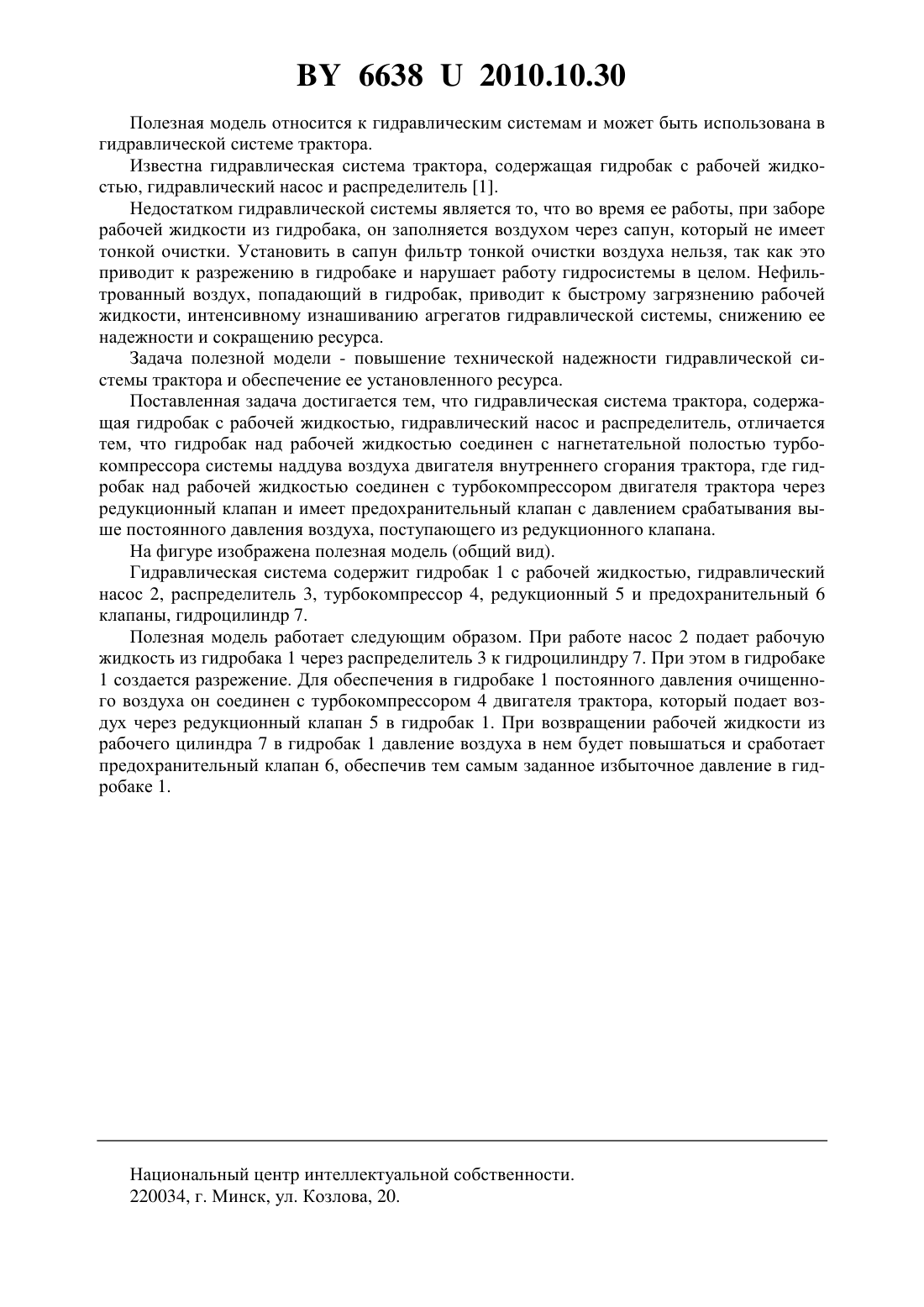

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Гидравлическая система трактора, содержащая гидробак с рабочей жидкостью, гидравлический насос и распределитель, отличающаяся тем, что гидробак над рабочей жидкостью соединен с нагнетательной полостью турбокомпрессора системы наддува воздуха двигателя внутреннего сгорания трактора. 2. Гидравлическая система трактора по п. 1, отличающаяся тем, что гидробак над рабочей жидкостью соединен с турбокомпрессором двигателя трактора через редукционный клапан и имеет предохранительный клапан с давлением срабатывания выше постоянного давления воздуха, поступающего из редукционного клапана.(56) 1. Черкун В.Е. Ремонт тракторных гидравлических систем. 2-е изд. перераб. и доп. М. Колос, 1984.- С. 7. 66382010.10.30 Полезная модель относится к гидравлическим системам и может быть использована в гидравлической системе трактора. Известна гидравлическая система трактора, содержащая гидробак с рабочей жидкостью, гидравлический насос и распределитель 1. Недостатком гидравлической системы является то, что во время ее работы, при заборе рабочей жидкости из гидробака, он заполняется воздухом через сапун, который не имеет тонкой очистки. Установить в сапун фильтр тонкой очистки воздуха нельзя, так как это приводит к разрежению в гидробаке и нарушает работу гидросистемы в целом. Нефильтрованный воздух, попадающий в гидробак, приводит к быстрому загрязнению рабочей жидкости, интенсивному изнашиванию агрегатов гидравлической системы, снижению ее надежности и сокращению ресурса. Задача полезной модели - повышение технической надежности гидравлической системы трактора и обеспечение ее установленного ресурса. Поставленная задача достигается тем, что гидравлическая система трактора, содержащая гидробак с рабочей жидкостью, гидравлический насос и распределитель, отличается тем, что гидробак над рабочей жидкостью соединен с нагнетательной полостью турбокомпрессора системы наддува воздуха двигателя внутреннего сгорания трактора, где гидробак над рабочей жидкостью соединен с турбокомпрессором двигателя трактора через редукционный клапан и имеет предохранительный клапан с давлением срабатывания выше постоянного давления воздуха, поступающего из редукционного клапана. На фигуре изображена полезная модель (общий вид). Гидравлическая система содержит гидробак 1 с рабочей жидкостью, гидравлический насос 2, распределитель 3, турбокомпрессор 4, редукционный 5 и предохранительный 6 клапаны, гидроцилиндр 7. Полезная модель работает следующим образом. При работе насос 2 подает рабочую жидкость из гидробака 1 через распределитель 3 к гидроцилиндру 7. При этом в гидробаке 1 создается разрежение. Для обеспечения в гидробаке 1 постоянного давления очищенного воздуха он соединен с турбокомпрессором 4 двигателя трактора, который подает воздух через редукционный клапан 5 в гидробак 1. При возвращении рабочей жидкости из рабочего цилиндра 7 в гидробак 1 давление воздуха в нем будет повышаться и сработает предохранительный клапан 6, обеспечив тем самым заданное избыточное давление в гидробаке 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
