Клавишный соломосепаратор

Номер патента: 649

Опубликовано: 30.06.1995

Автор: Тимошек А. С.

Скачать PDF файл.

Текст

Смотреть все

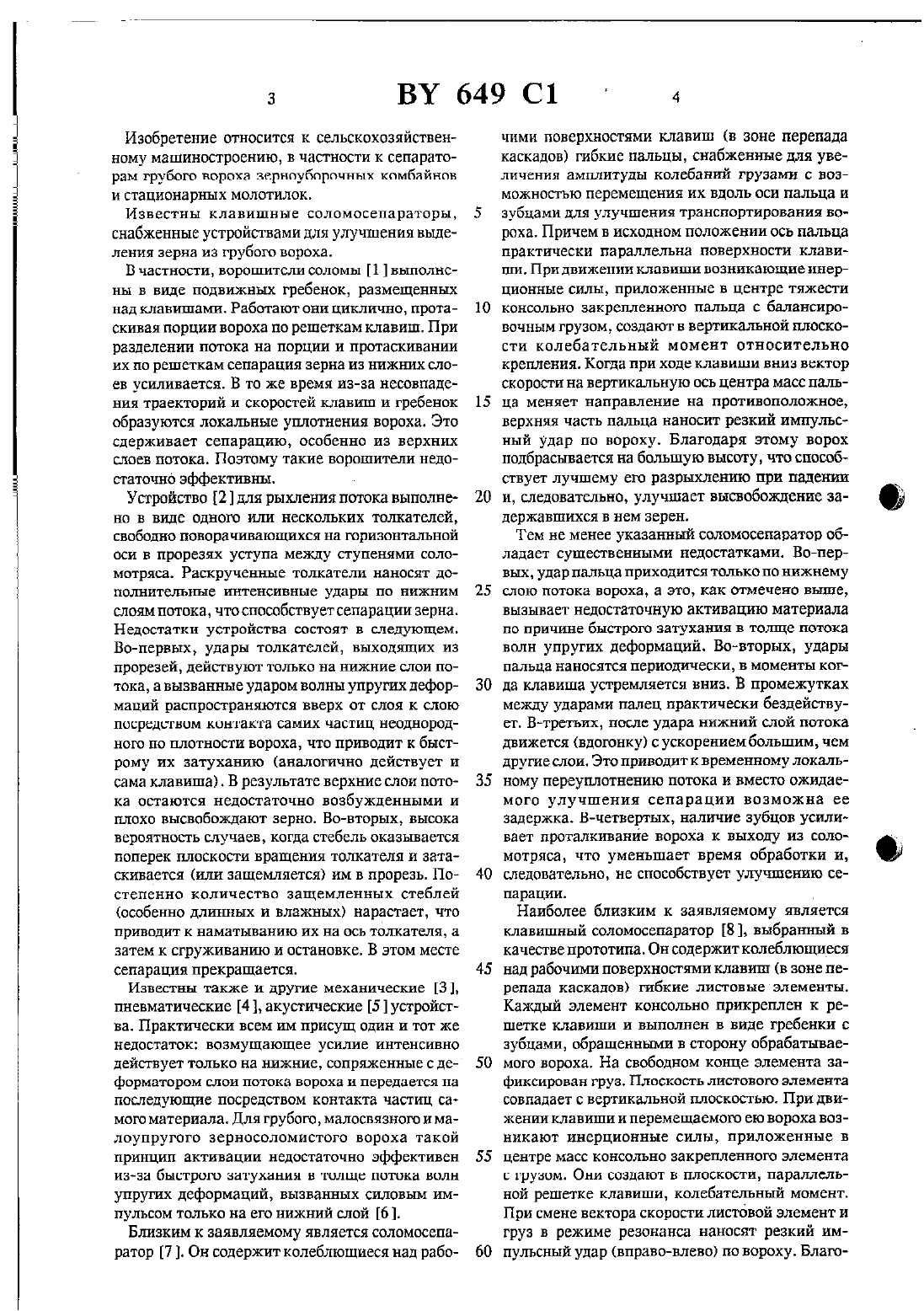

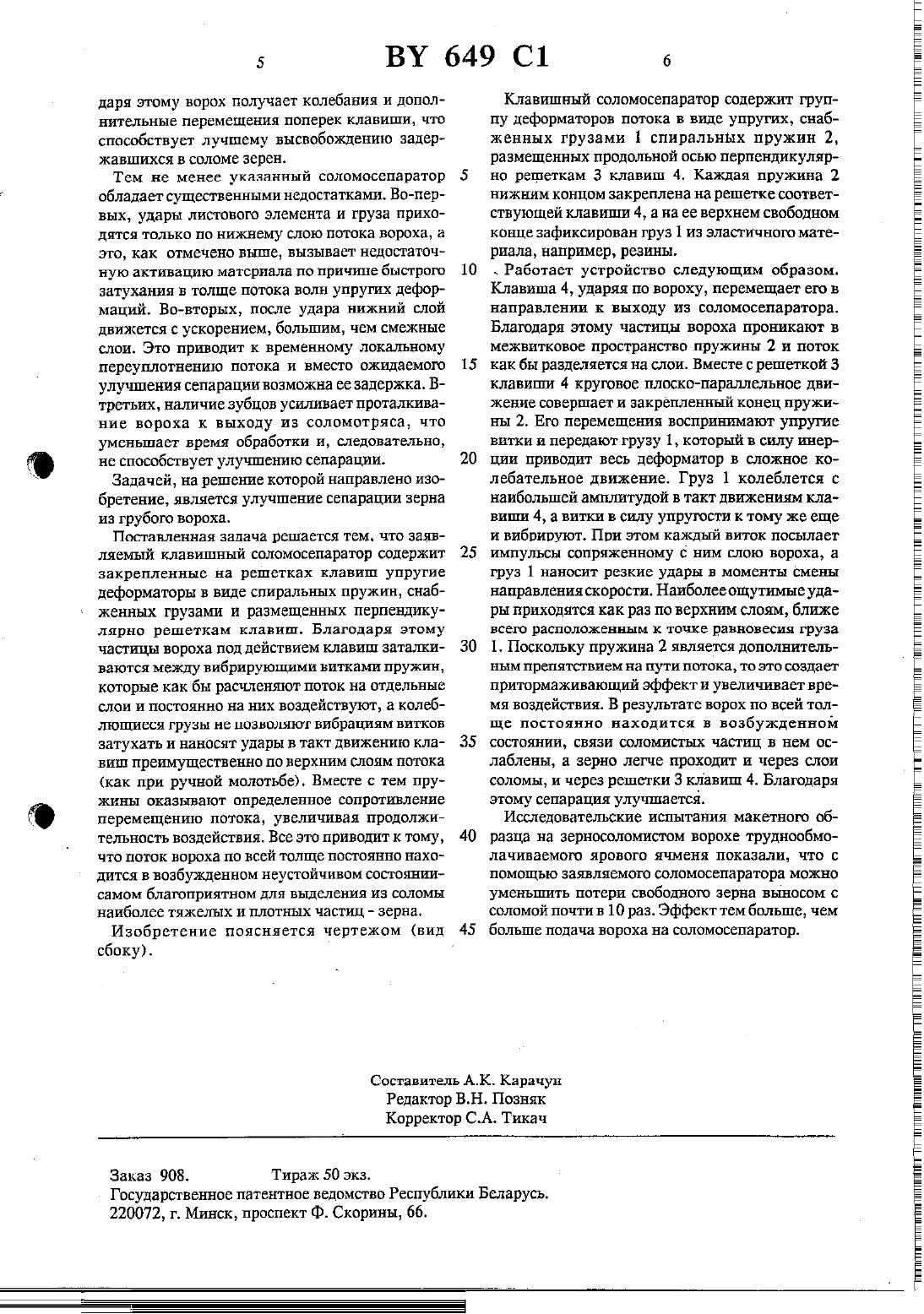

(12) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ведомство рвспъгвлики ввлнгусь(71) Заявитель Центральный научно-исследовательский ИНСТИТУТ МСХЗНИЗЗЦИИ И ЭЛСК трификации сельского хозяйства (ВЧ)(73) Патентообладатель Центральный научноисспедовательский институт механизацииКлавишный соломосепаратор, содержащий консольно закрепленные на решетках клавиш упругие деформаторы, на свободном конце каждого из которых закреплен груз, отличающийся тем, что каждый деформатор выполнен в виде спиральной пружины, расположенной продольной осью перпендикулярно решетке клавиши.1. Комбайн Клаас Доминатор 109. Рекламный проспект фирмы Клаас (ФРГ). Материалы выставки Сельхозтехника 84, М., 1984.3. Комбайн Джон Дир М 975. Рекламный проспект фирмы Джон Дир (США), 1981.б. Смирнов Н.А., Финкельберг 3.1/1, Исследование процесса воздействия поверхности клавиши на слой вороха / / Сб. науч. трудов ВИМ, т. 97. - М., 1983.Изобретение относится к сельскохозяйственному машиностроению, в частности к сепараторам грубого вороха зерноуборочных комбайнов и стационарных молотилок.Известны клавишные соломосепараторы,снабженные устройствами для улучшения выделения зерна из грубого вороха.В частности, ворошитсли соломы 1 выполнсны в виде подвижных гребенок, размещенных над клавишами. Работают ОНИ ЦНКЛИЧНО, ПРОТЕскивая порции вороха по решеткам клавиш. При разделении потока на порции и протаскивании их по решеткам сепарация зерна из нижних слоев усиливается. В то же время из-за несовпадения траекторий и скоростей клавиш и гребенок образуются локальные уплотнения вороха. Это сдерживает сепарацпю, особенно из верхних слоев потока. Поэтому такие ворошители недостаточно эффективны.Устройство 2 для рыхления потока выполн ено в виде одного или нескольких толкателей,свободно поворачивающпхся на горизонтальной оси в прорезях уступа между ступенями соломотряса. Раскрученные толкатели наносят доПОЛНИТЫЬНЫВ ИНТЕНСИВНЫЕ удары ПО НИЖНИМ слоям потока, что способствует сепарации зерна. Недостатки устройства состоят в следующем. Во-первых, удары толкателей, выходящих из прорезей, действуют только на нижние слои потока, а вызванные ударом волны упругих деформаций распространяются вверх от слоя к слою ПОСРЕДСТВОМ КОНТЗКТЗ самих ЧВСТИЦ НСОДНОРОД ного по плотности вороха, что приводит к быстрому их затуханию (аналогично действует и сама клавиша). В результате верхние слои потока остаются недостаточно возбужденными и плохо высвобождают зерно. Во-вторых, высока вероятность случаев, когда стебель оказывается поперек плоскости вращения толкателя и затаскивается (или защемляется) им в прорезь. ПоСТСПСННО КОЛИЧЕСТВО ЗЗЩВМЛСННЫХ СТЕБЛСЙ(особенно длинных и влажных) нарастает, что приводит к наматыванию их на ось толкателя, а затем к сгруживанию и остановке. В этом месте сепарация прекращается.Известны также и другие механические 3,пневматические 4 , акустические 5 устройства. Практически всем им присущ один и тот же недостаток возмущающее усилие интенсивнодействует только на нижние, сопряженные с де форматором слои потока вороха и передается на последующие посредством контакта частиц самого материала. Для грубого, малосвязного и малоупругого зерносоломистого вороха такой принцип активации недостаточно эффективен из-за быстрого затухания в толще потока волн упругих деформаций, вызванных силовым импульсом только на его нижний слой 6 . Близким к заявляемому является соломосепаратор 7 . Он содержит колеблющиеся над рабо 10чими поверхностями клавиш (в зоне перепада каскадов) гибкие пальцы, снабженные для увеличения амплитуды колебаний грузами с возможностью перемещения их вдоль оси пальца и зубцами ДЛЯ УЛУЧШЕНИЯ транспортирования ВО роха. Причем в исходном положении ось пальца практически параллельна поверхности клавиши. При движении клавиши возникающие инерционные силы, приложенные в центре тяжести консольно закрепленного пальца с балансировочным грузом, создают в вертикальной плоскости колебательный момент относительно крепления. Когда при ходе клавиши вниз вектор скорости на вертикальную ось центра масс пальца меняет направление на противоположное,верхняя часть пальца наносит резкий импульсный удар по вороху. Благодаря этому ворох подбрасывается на большую высоту, что способствует лучшему ею разрыхлению при падении и, следовательно, улучшает высвобождение задержавшихся в нем зерен.Тем не менее указанный соломосепаратор обладает существенными недостатками. Во-нервых, удар пальца приходится только по нижнему слою потока вороха, а это, как отмечено выше,вызывает недостаточную активацию материала ПО ПРИЧИНЕ БЫСТРОГО ЗЗТУХЗНИЯ В ТОЛЩЕ ПОТОКЕ волн упругих деформаций. Во-вторых, удары пальца наносятся периодически, в моменты когда клавиша устремляется вниз. В промежутках между Ударами палец практически бездействует. В-трстьпх, после удара нижний слой потока движется (вдогонку) с ускорением большим, чем ДРУГИЕ СЛОИ. ЭТО ПРИВОДИТ К ВРСМСННОМУ ЛОКЗЛЬному переуплотнению потока и вместо ожидаемого улучшения сепарации возможна ее задержка. В-четвертых, наличие зубцов усиливает проталкивание вороха к выходу из соломотряса что уменьшает время обработки и,следовательно, не способствует улучшению сепарации.Наиболее близким к заявляемому является клавишный соломосепаратор 8 1, выбранный в качестве прототипа. Он содержит колеблющиеся над рабочими поверхностями клавиш (в зоне перепада каскадов) гибкие листовые элементы. Каждый элемент консольно прикреплен к решетке клавиши и выполнен в виде гребенки с зубцами, обращенными в сторону обрабатываемого вороха. На свободном конце элемента зафиксирован груз. Плоскость листового элемента совпадает с вертикальной плоскостью. При движении клавиши и перемещаемого ею вороха возникают инерционные силы, приложенные в центре масс консольно закрепленного элемента С ГРУЗОМ. ОНИ СОЗДЗЮТ В ПЛОСКОСТИ, параллельной решетке клавиши, колебательный момент. При смене вектора скорости листовой элемент и груз в режиме резонанса наносят резкий импульсный удар (вправо-влево) по пороху. Благо 5 ВТ 649 С 1 вдаря этому ворох получает колебания и дополнительные перемещения поперек клавиши, что способствует лучшему высвобождению задержавшихся в соломе зерен.Клавишный соломосепаратор содержит группу деформаторов потока в виде упругих, снабженных грузами 1 спиральных пружин 2,размещенных продольной осью перпендикулярТем не менее указанный соломосепаратор 5 но решеткам З клавиш 4. Каждая пружина 2 обладает существенными недостатками. Во-пер- нижним концом закреплена на решетке соответвых, удары листового элемента и груза прихо- ствующей клавиши 4, а на ее верхнем свободном дятся только по нижнему слою потока вороха, а конце зафиксирован груз 1 из эластичного матеэто, как отмечено выше, вызывает недостаточ- риала, например, резины. ную активацию материала по причине быстрою 10 . Работает устройство следующим образом. затухания в толще потока волн упругих дефор- Клавиша 4, ударяя по вороку, перемещает его в маций. Во-вторых, после удара нижний слой направлении к выходу из соломосепаратора. движется с ускорением, большим, чем смежные Благодаря этому частицы вороха проникают в слои. Это приводит к временному локальному межвитковое пространство пружины 2 и поток переуплотнению потока и вместо ожидаемого 15 как бы разделяется на слои. Вместе с решеткой З улучшения сепарации возможна ее задержка. В- клавиши 4 круговое плоско-параллельное двитретьих, наличие зубцов усиливает проталкива- жение совершает и закрепленный конец пружиние вороха к выходу из соломотряса, что ны 2. Его перемещения воспринимают упругие уменьшает время обработки и, следовательно, витки и передают грузу 1, который в силу инерне способствует улучшению сепарации. 20 ции приводит весь деформатор в сложное ко Задачей, на решение которой направлено изо- лебательное движение. Груз 1 колеблется с бретение, является улучшение сепарации верна наибольшей амплитудой в такт движениям клаиз грубого вороха. виши 4, а витки в силу упругости к тому же ещеПоставленная задача решается тем, что заяв- и вибрируют. При этом каждый виток посылает ляемый клавишный соломосепаратор содержит 25 импульсы сопряженному с ним слою вороха, а закрепленные на решетках клавиш упругие груз 1 наносит резкие удары в моменты смены деформаторы в виде спиральных пружин, снаб- направления скорости. Наиболееощутимые удажеиных грузами и размещенных перпендику- ры приходятся как раз по верхним слоям, ближе лярно решеткам клавиш. БЛЗГОДНРЯ ЭТОМУ ВСЕГО РЗСПОЛОЖЕВНЫМ К ТОЧКЕ рЕВНОВЕСИЯ груза частицы вороха под действием клавиш заталки- 30 1. Поскольку пружина 2 является дополнительваются между вибрирующими витками пружин, ным препятствием на пути потока, то это создает которые как бы расчленяют поток на отдельные притормаживающий эффект и увеличивает вреслои и постоянно на них воздействуют, а колеб- мя воздействия. В результате ворох по всей толЛЮЩИСЯ ГРУЗЫ НЕ ПОЗВОЛЯЮТ вибрациям ВИТКОВ ЩС ПОСТОЯННО НЗХОДИТСЯ В ВО ЗбУЖДСННО/ затухать и наносят удары в такт движению кла- 35 состоянии, связи соломистых частиц в нем освиш преимущественно по верхним слоям потока лаблены, а зерно легче проходит и через слои(как при ручной молотьбе). Вместе с тем пру соломы, и через решетки 3 клавиш 4. Благодаря жины оказывают определенное сопротивление этому сепарация улучшается. перемещению потока, увеличивая продолжи- Исследовательские испытания макетного обтельность воздействия. Все это приводит к тому, 40 разца на зерносоломистом ворохе труднообмочто поток вороха по всей толще постоянно нахо- лачиваемого ярового ячменя показали, что с дится в возбужденном неустойчивом состоянии- помощью заявляемого соломосепаратора можно самом благоприятном для выделения из соломы уменьшить потери свободного зерна выносом с наиболее тяжелых и плотных частиц зерна. соломой почти в 10 раз. Эффект тем больше, чемИзобретение поясняется чертежом (вид 45 больше подача вороха на соломосепаратор. сбоку).Государственное патентное ведомство Республики Беларусъ.

МПК / Метки

МПК: A01F 12/30

Метки: соломосепаратор, клавишный
