Комбайн шахтный проходческий

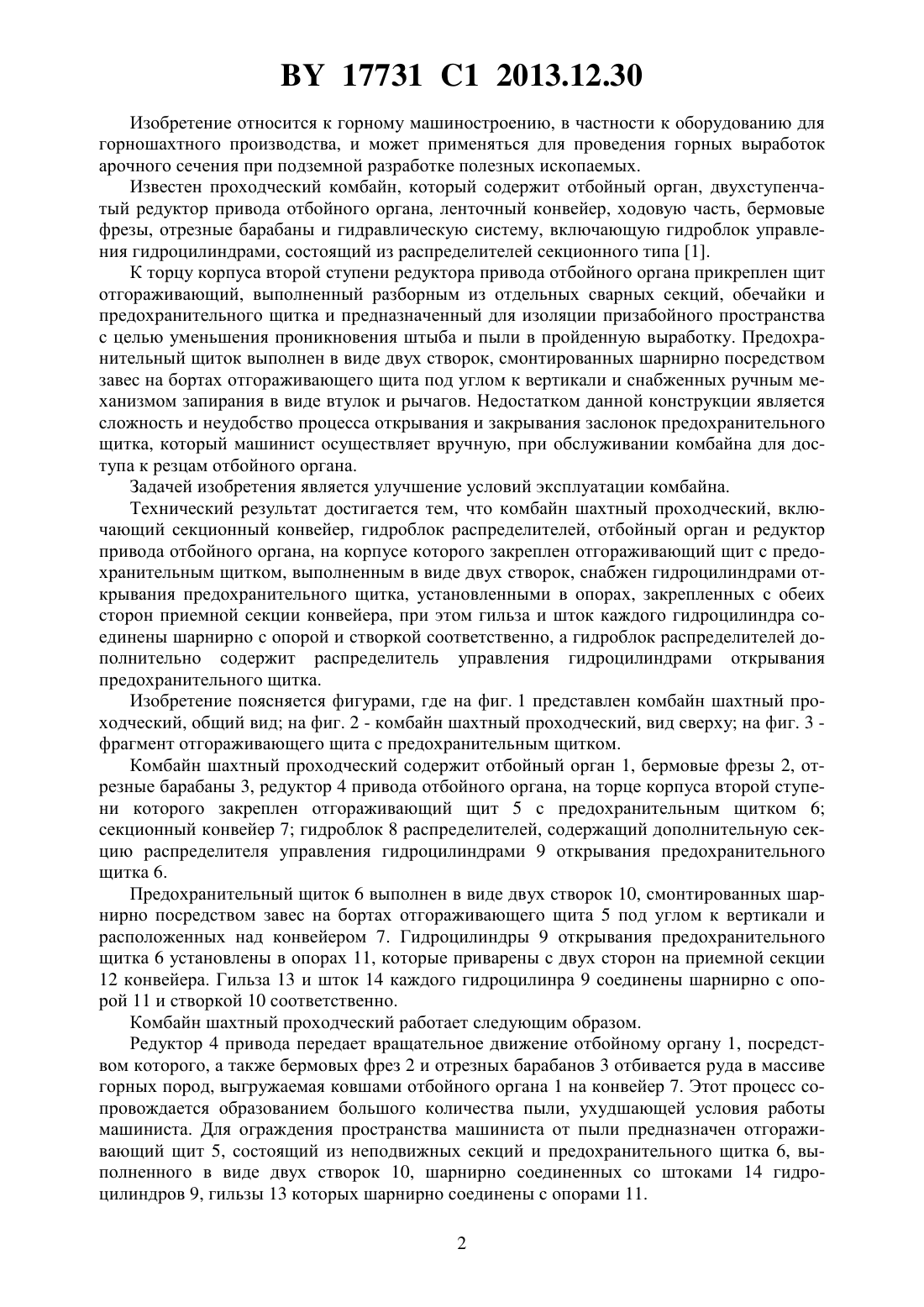

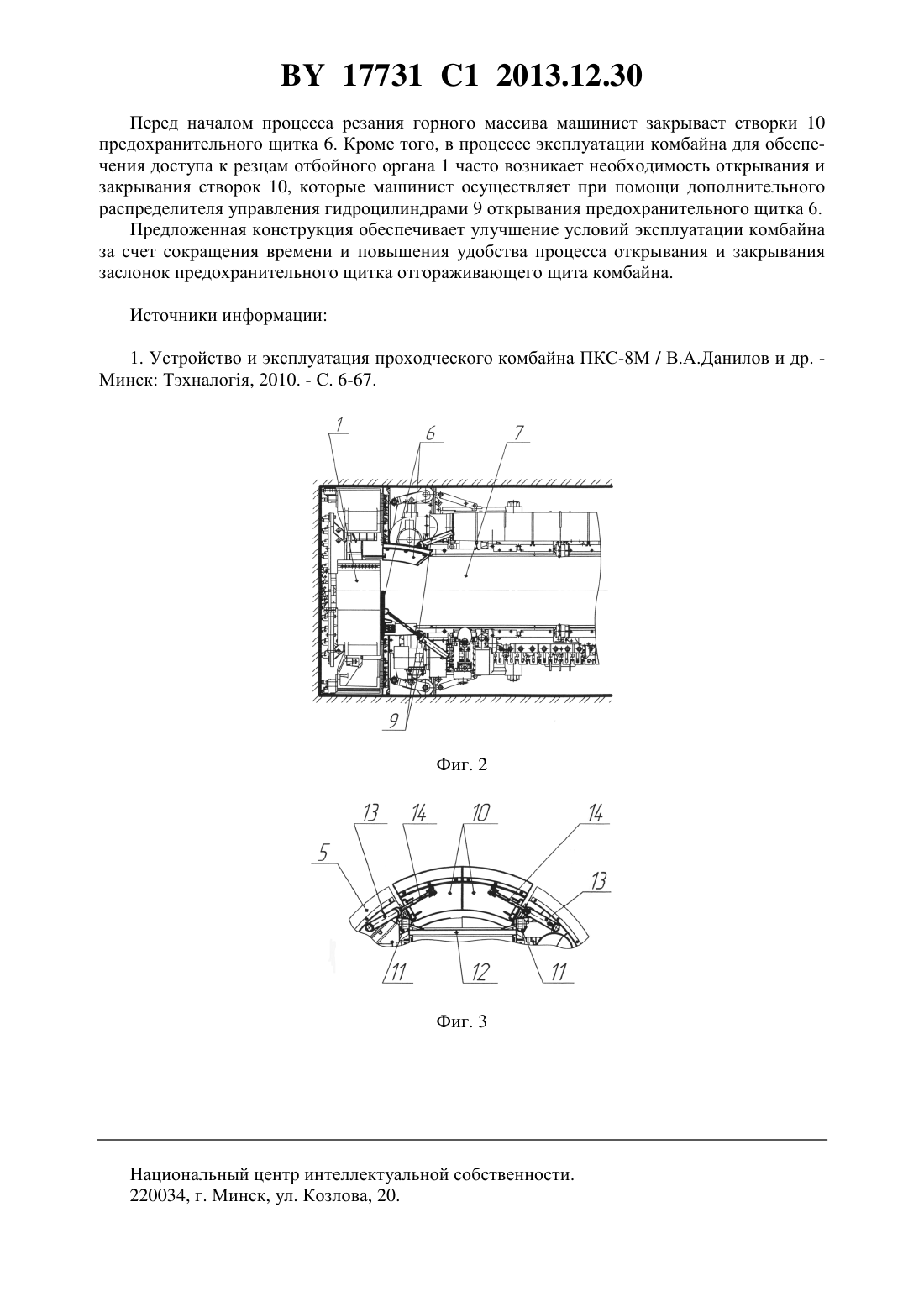

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Костюкевич Дмитрий Михайлович Михаленя Вячеслав Дмитриевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(56) ДАНИЛОВ В.А. и др. Устройство и эксплуатация проходческого комбайна ПКС-8 М. - Минск Тэхналогя, 2010. С. 6.875285, 1981.307189, 1972.19868 1, 2001.(57) Комбайн шахтный проходческий, включающий секционный конвейер, гидроблок распределителей, отбойный орган и редуктор привода отбойного органа, на корпусе которого закреплен отгораживающий щит с предохранительным щитком, выполненным в виде двух створок, отличающийся тем, что снабжен гидроцилиндрами открывания предохранительного щитка, установленными в опорах, закрепленных с обеих сторон на приемной секции конвейера, при этом гильза и шток каждого гидроцилиндра соединены шарнирно с опорой и створкой соответственно, а гидроблок распределителей содержит распределитель управления гидроцилиндрами открывания предохранительного щитка. 17731 1 2013.12.30 Изобретение относится к горному машиностроению, в частности к оборудованию для горношахтного производства, и может применяться для проведения горных выработок арочного сечения при подземной разработке полезных ископаемых. Известен проходческий комбайн, который содержит отбойный орган, двухступенчатый редуктор привода отбойного органа, ленточный конвейер, ходовую часть, бермовые фрезы, отрезные барабаны и гидравлическую систему, включающую гидроблок управления гидроцилиндрами, состоящий из распределителей секционного типа 1. К торцу корпуса второй ступени редуктора привода отбойного органа прикреплен щит отгораживающий, выполненный разборным из отдельных сварных секций, обечайки и предохранительного щитка и предназначенный для изоляции призабойного пространства с целью уменьшения проникновения штыба и пыли в пройденную выработку. Предохранительный щиток выполнен в виде двух створок, смонтированных шарнирно посредством завес на бортах отгораживающего щита под углом к вертикали и снабженных ручным механизмом запирания в виде втулок и рычагов. Недостатком данной конструкции является сложность и неудобство процесса открывания и закрывания заслонок предохранительного щитка, который машинист осуществляет вручную, при обслуживании комбайна для доступа к резцам отбойного органа. Задачей изобретения является улучшение условий эксплуатации комбайна. Технический результат достигается тем, что комбайн шахтный проходческий, включающий секционный конвейер, гидроблок распределителей, отбойный орган и редуктор привода отбойного органа, на корпусе которого закреплен отгораживающий щит с предохранительным щитком, выполненным в виде двух створок, снабжен гидроцилиндрами открывания предохранительного щитка, установленными в опорах, закрепленных с обеих сторон приемной секции конвейера, при этом гильза и шток каждого гидроцилиндра соединены шарнирно с опорой и створкой соответственно, а гидроблок распределителей дополнительно содержит распределитель управления гидроцилиндрами открывания предохранительного щитка. Изобретение поясняется фигурами, где на фиг. 1 представлен комбайн шахтный проходческий, общий вид на фиг. 2 - комбайн шахтный проходческий, вид сверху на фиг. 3 фрагмент отгораживающего щита с предохранительным щитком. Комбайн шахтный проходческий содержит отбойный орган 1, бермовые фрезы 2, отрезные барабаны 3, редуктор 4 привода отбойного органа, на торце корпуса второй ступени которого закреплен отгораживающий щит 5 с предохранительным щитком 6 секционный конвейер 7 гидроблок 8 распределителей, содержащий дополнительную секцию распределителя управления гидроцилиндрами 9 открывания предохранительного щитка 6. Предохранительный щиток 6 выполнен в виде двух створок 10, смонтированных шарнирно посредством завес на бортах отгораживающего щита 5 под углом к вертикали и расположенных над конвейером 7. Гидроцилиндры 9 открывания предохранительного щитка 6 установлены в опорах 11, которые приварены с двух сторон на приемной секции 12 конвейера. Гильза 13 и шток 14 каждого гидроцилинра 9 соединены шарнирно с опорой 11 и створкой 10 соответственно. Комбайн шахтный проходческий работает следующим образом. Редуктор 4 привода передает вращательное движение отбойному органу 1, посредством которого, а также бермовых фрез 2 и отрезных барабанов 3 отбивается руда в массиве горных пород, выгружаемая ковшами отбойного органа 1 на конвейер 7. Этот процесс сопровождается образованием большого количества пыли, ухудшающей условия работы машиниста. Для ограждения пространства машиниста от пыли предназначен отгораживающий щит 5, состоящий из неподвижных секций и предохранительного щитка 6, выполненного в виде двух створок 10, шарнирно соединенных со штоками 14 гидроцилиндров 9, гильзы 13 которых шарнирно соединены с опорами 11. 2 17731 1 2013.12.30 Перед началом процесса резания горного массива машинист закрывает створки 10 предохранительного щитка 6. Кроме того, в процессе эксплуатации комбайна для обеспечения доступа к резцам отбойного органа 1 часто возникает необходимость открывания и закрывания створок 10, которые машинист осуществляет при помощи дополнительного распределителя управления гидроцилиндрами 9 открывания предохранительного щитка 6. Предложенная конструкция обеспечивает улучшение условий эксплуатации комбайна за счет сокращения времени и повышения удобства процесса открывания и закрывания заслонок предохранительного щитка отгораживающего щита комбайна. Источники информации 1. Устройство и эксплуатация проходческого комбайна ПКС-8 М / В.А.Данилов и др. Минск Тэхналогя, 2010. - С. 6-67. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
