Комбайн шахтный проходческий

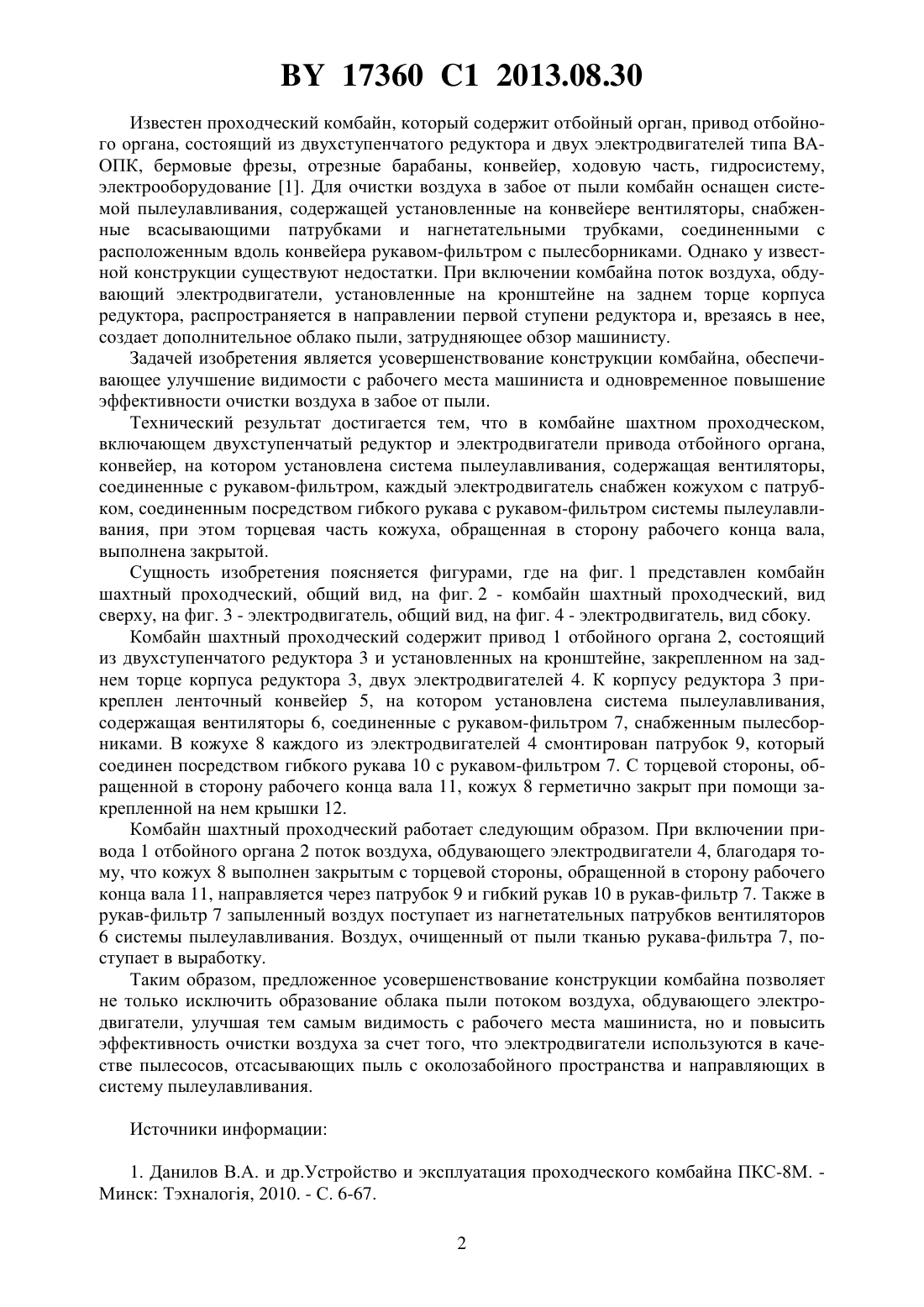

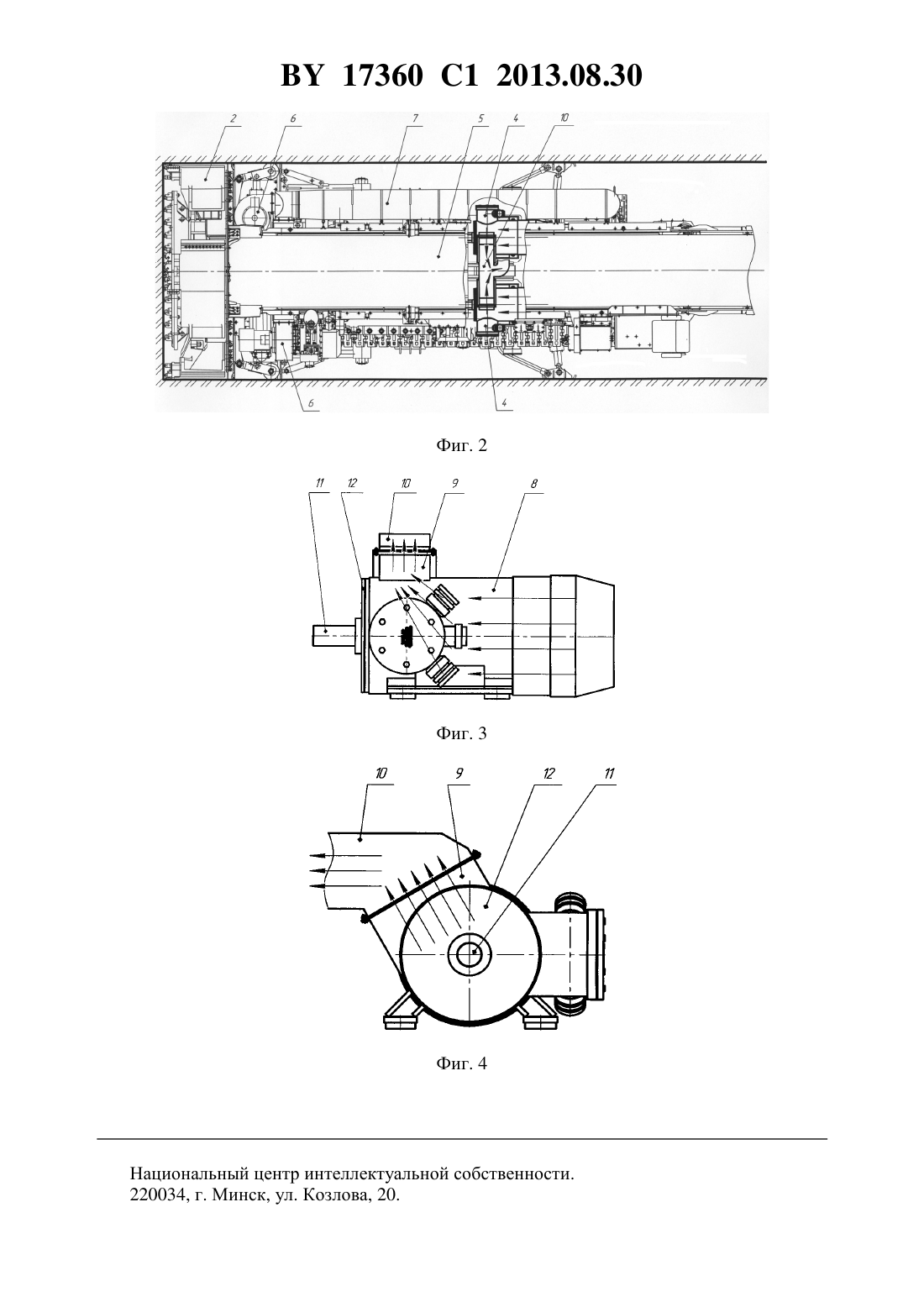

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Костюкевич Дмитрий Михайлович Михаленя Вячеслав Дмитриевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комбайн шахтный проходческий, включающий двухступенчатый редуктор и электродвигатели привода отбойного органа, конвейер, на котором установлена система пылеулавливания, содержащая вентиляторы, соединенные с рукавом-фильтром, отличающийся тем, что каждый электродвигатель снабжен кожухом с патрубком, соединенным посредством гибкого рукава с рукавом-фильтром системы пылеулавливания, при этом торцевая часть кожуха, обращенная в сторону рабочего конца вала, выполнена закрытой. Изобретение относится к горному машиностроению, в частности к оборудованию для горно-шахтного производства, и может применяться для проведения горных выработок при подземной разработке полезных ископаемых. 17360 1 2013.08.30 Известен проходческий комбайн, который содержит отбойный орган, привод отбойного органа, состоящий из двухступенчатого редуктора и двух электродвигателей типа ВАОПК, бермовые фрезы, отрезные барабаны, конвейер, ходовую часть, гидросистему,электрооборудование 1. Для очистки воздуха в забое от пыли комбайн оснащен системой пылеулавливания, содержащей установленные на конвейере вентиляторы, снабженные всасывающими патрубками и нагнетательными трубками, соединенными с расположенным вдоль конвейера рукавом-фильтром с пылесборниками. Однако у известной конструкции существуют недостатки. При включении комбайна поток воздуха, обдувающий электродвигатели, установленные на кронштейне на заднем торце корпуса редуктора, распространяется в направлении первой ступени редуктора и, врезаясь в нее,создает дополнительное облако пыли, затрудняющее обзор машинисту. Задачей изобретения является усовершенствование конструкции комбайна, обеспечивающее улучшение видимости с рабочего места машиниста и одновременное повышение эффективности очистки воздуха в забое от пыли. Технический результат достигается тем, что в комбайне шахтном проходческом,включающем двухступенчатый редуктор и электродвигатели привода отбойного органа,конвейер, на котором установлена система пылеулавливания, содержащая вентиляторы,соединенные с рукавом-фильтром, каждый электродвигатель снабжен кожухом с патрубком, соединенным посредством гибкого рукава с рукавом-фильтром системы пылеулавливания, при этом торцевая часть кожуха, обращенная в сторону рабочего конца вала,выполнена закрытой. Сущность изобретения поясняется фигурами, где на фиг. 1 представлен комбайн шахтный проходческий, общий вид, на фиг. 2 - комбайн шахтный проходческий, вид сверху, на фиг. 3 - электродвигатель, общий вид, на фиг. 4 - электродвигатель, вид сбоку. Комбайн шахтный проходческий содержит привод 1 отбойного органа 2, состоящий из двухступенчатого редуктора 3 и установленных на кронштейне, закрепленном на заднем торце корпуса редуктора 3, двух электродвигателей 4. К корпусу редуктора 3 прикреплен ленточный конвейер 5, на котором установлена система пылеулавливания,содержащая вентиляторы 6, соединенные с рукавом-фильтром 7, снабженным пылесборниками. В кожухе 8 каждого из электродвигателей 4 смонтирован патрубок 9, который соединен посредством гибкого рукава 10 с рукавом-фильтром 7. С торцевой стороны, обращенной в сторону рабочего конца вала 11, кожух 8 герметично закрыт при помощи закрепленной на нем крышки 12. Комбайн шахтный проходческий работает следующим образом. При включении привода 1 отбойного органа 2 поток воздуха, обдувающего электродвигатели 4, благодаря тому, что кожух 8 выполнен закрытым с торцевой стороны, обращенной в сторону рабочего конца вала 11, направляется через патрубок 9 и гибкий рукав 10 в рукав-фильтр 7. Также в рукав-фильтр 7 запыленный воздух поступает из нагнетательных патрубков вентиляторов 6 системы пылеулавливания. Воздух, очищенный от пыли тканью рукава-фильтра 7, поступает в выработку. Таким образом, предложенное усовершенствование конструкции комбайна позволяет не только исключить образование облака пыли потоком воздуха, обдувающего электродвигатели, улучшая тем самым видимость с рабочего места машиниста, но и повысить эффективность очистки воздуха за счет того, что электродвигатели используются в качестве пылесосов, отсасывающих пыль с околозабойного пространства и направляющих в систему пылеулавливания. Источники информации 1. Данилов В.А. и др.Устройство и эксплуатация проходческого комбайна ПКС-8 М. Минск Тэхналогя, 2010. - С. 6-67. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
