Комбайн шахтный проходческий

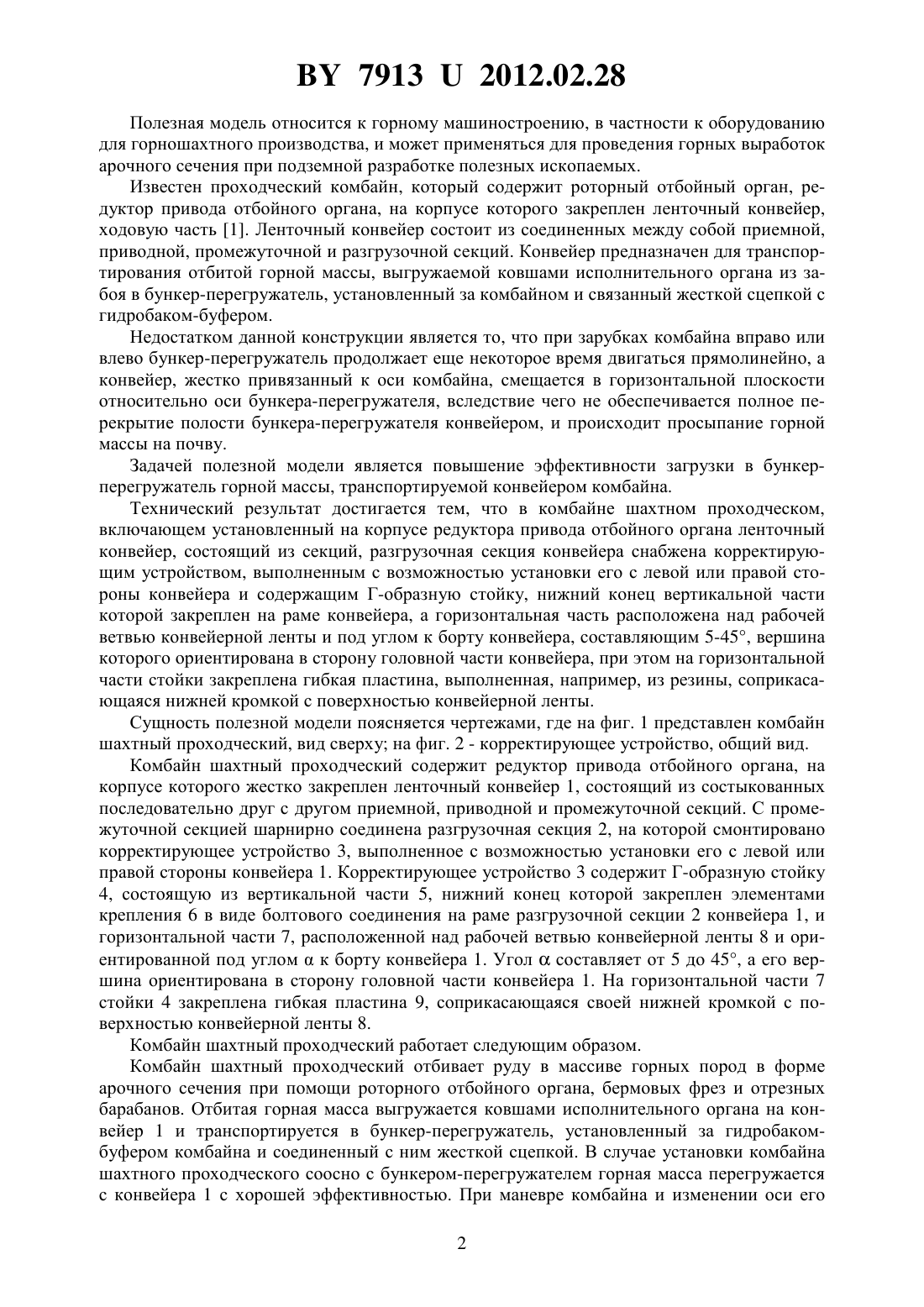

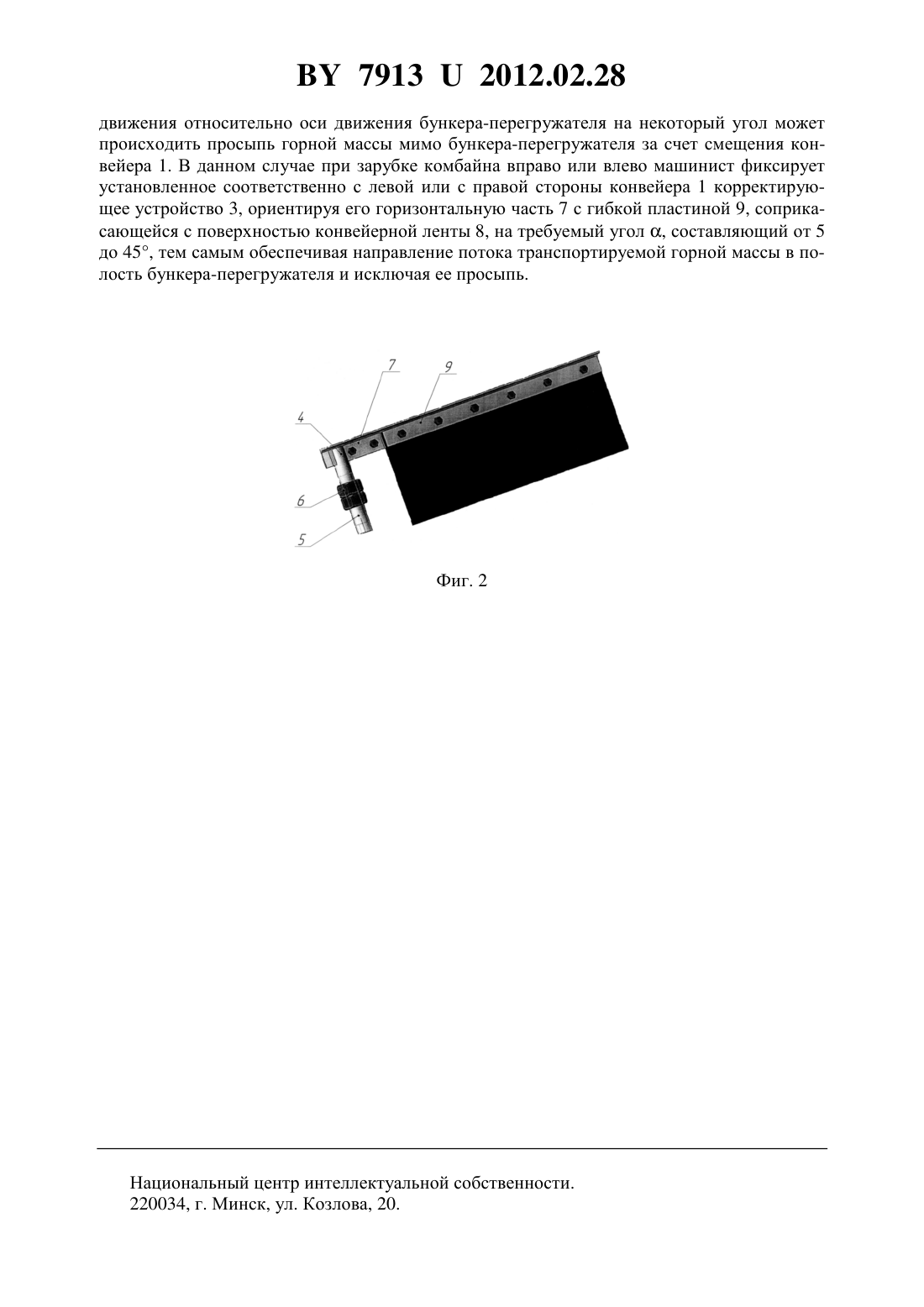

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Скребец Максим Владимирович Михаленя Вячеслав Дмитриевич Костюкевич Дмитрий Михайлович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Комбайн шахтный проходческий, включающий установленный на корпусе редуктора привода отбойного органа ленточный конвейер, состоящий из секций, отличающийся тем, что разгрузочная секция конвейера снабжена корректирующим устройством, выполненным с возможностью установки его с левой или правой стороны конвейера и содержащим Г-образную стойку, нижний конец вертикальной части которой закреплен на раме конвейера, а горизонтальная часть расположена над рабочей ветвью конвейерной ленты и под углом к борту конвейера, составляющим 5-45, вершина которого ориентирована в сторону головной части конвейера, при этом на горизонтальной части стойки закреплена гибкая пластина, соприкасающаяся нижней кромкой с поверхностью конвейерной ленты. 2. Комбайн шахтный проходческий по п. 1, отличающийся тем, что гибкая пластина выполнена из резины.(56) 1. Данилов В.А. и др. Устройство и эксплуатация проходческого комбайна ПКС-8 М. Минск Тэхналогя, 2010. - С. 61-67. 79132012.02.28 Полезная модель относится к горному машиностроению, в частности к оборудованию для горношахтного производства, и может применяться для проведения горных выработок арочного сечения при подземной разработке полезных ископаемых. Известен проходческий комбайн, который содержит роторный отбойный орган, редуктор привода отбойного органа, на корпусе которого закреплен ленточный конвейер,ходовую часть 1. Ленточный конвейер состоит из соединенных между собой приемной,приводной, промежуточной и разгрузочной секций. Конвейер предназначен для транспортирования отбитой горной массы, выгружаемой ковшами исполнительного органа из забоя в бункер-перегружатель, установленный за комбайном и связанный жесткой сцепкой с гидробаком-буфером. Недостатком данной конструкции является то, что при зарубках комбайна вправо или влево бункер-перегружатель продолжает еще некоторое время двигаться прямолинейно, а конвейер, жестко привязанный к оси комбайна, смещается в горизонтальной плоскости относительно оси бункера-перегружателя, вследствие чего не обеспечивается полное перекрытие полости бункера-перегружателя конвейером, и происходит просыпание горной массы на почву. Задачей полезной модели является повышение эффективности загрузки в бункерперегружатель горной массы, транспортируемой конвейером комбайна. Технический результат достигается тем, что в комбайне шахтном проходческом,включающем установленный на корпусе редуктора привода отбойного органа ленточный конвейер, состоящий из секций, разгрузочная секция конвейера снабжена корректирующим устройством, выполненным с возможностью установки его с левой или правой стороны конвейера и содержащим Г-образную стойку, нижний конец вертикальной части которой закреплен на раме конвейера, а горизонтальная часть расположена над рабочей ветвью конвейерной ленты и под углом к борту конвейера, составляющим 5-45, вершина которого ориентирована в сторону головной части конвейера, при этом на горизонтальной части стойки закреплена гибкая пластина, выполненная, например, из резины, соприкасающаяся нижней кромкой с поверхностью конвейерной ленты. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен комбайн шахтный проходческий, вид сверху на фиг. 2 - корректирующее устройство, общий вид. Комбайн шахтный проходческий содержит редуктор привода отбойного органа, на корпусе которого жестко закреплен ленточный конвейер 1, состоящий из состыкованных последовательно друг с другом приемной, приводной и промежуточной секций. С промежуточной секцией шарнирно соединена разгрузочная секция 2, на которой смонтировано корректирующее устройство 3, выполненное с возможностью установки его с левой или правой стороны конвейера 1. Корректирующее устройство 3 содержит Г-образную стойку 4, состоящую из вертикальной части 5, нижний конец которой закреплен элементами крепления 6 в виде болтового соединения на раме разгрузочной секции 2 конвейера 1, и горизонтальной части 7, расположенной над рабочей ветвью конвейерной ленты 8 и ориентированной под угломк борту конвейера 1. Уголсоставляет от 5 до 45, а его вершина ориентирована в сторону головной части конвейера 1. На горизонтальной части 7 стойки 4 закреплена гибкая пластина 9, соприкасающаяся своей нижней кромкой с поверхностью конвейерной ленты 8. Комбайн шахтный проходческий работает следующим образом. Комбайн шахтный проходческий отбивает руду в массиве горных пород в форме арочного сечения при помощи роторного отбойного органа, бермовых фрез и отрезных барабанов. Отбитая горная масса выгружается ковшами исполнительного органа на конвейер 1 и транспортируется в бункер-перегружатель, установленный за гидробакомбуфером комбайна и соединенный с ним жесткой сцепкой. В случае установки комбайна шахтного проходческого соосно с бункером-перегружателем горная масса перегружается с конвейера 1 с хорошей эффективностью. При маневре комбайна и изменении оси его 2 79132012.02.28 движения относительно оси движения бункера-перегружателя на некоторый угол может происходить просыпь горной массы мимо бункера-перегружателя за счет смещения конвейера 1. В данном случае при зарубке комбайна вправо или влево машинист фиксирует установленное соответственно с левой или с правой стороны конвейера 1 корректирующее устройство 3, ориентируя его горизонтальную часть 7 с гибкой пластиной 9, соприкасающейся с поверхностью конвейерной ленты 8, на требуемый угол , составляющий от 5 до 45, тем самым обеспечивая направление потока транспортируемой горной массы в полость бункера-перегружателя и исключая ее просыпь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
