Гибкая передача

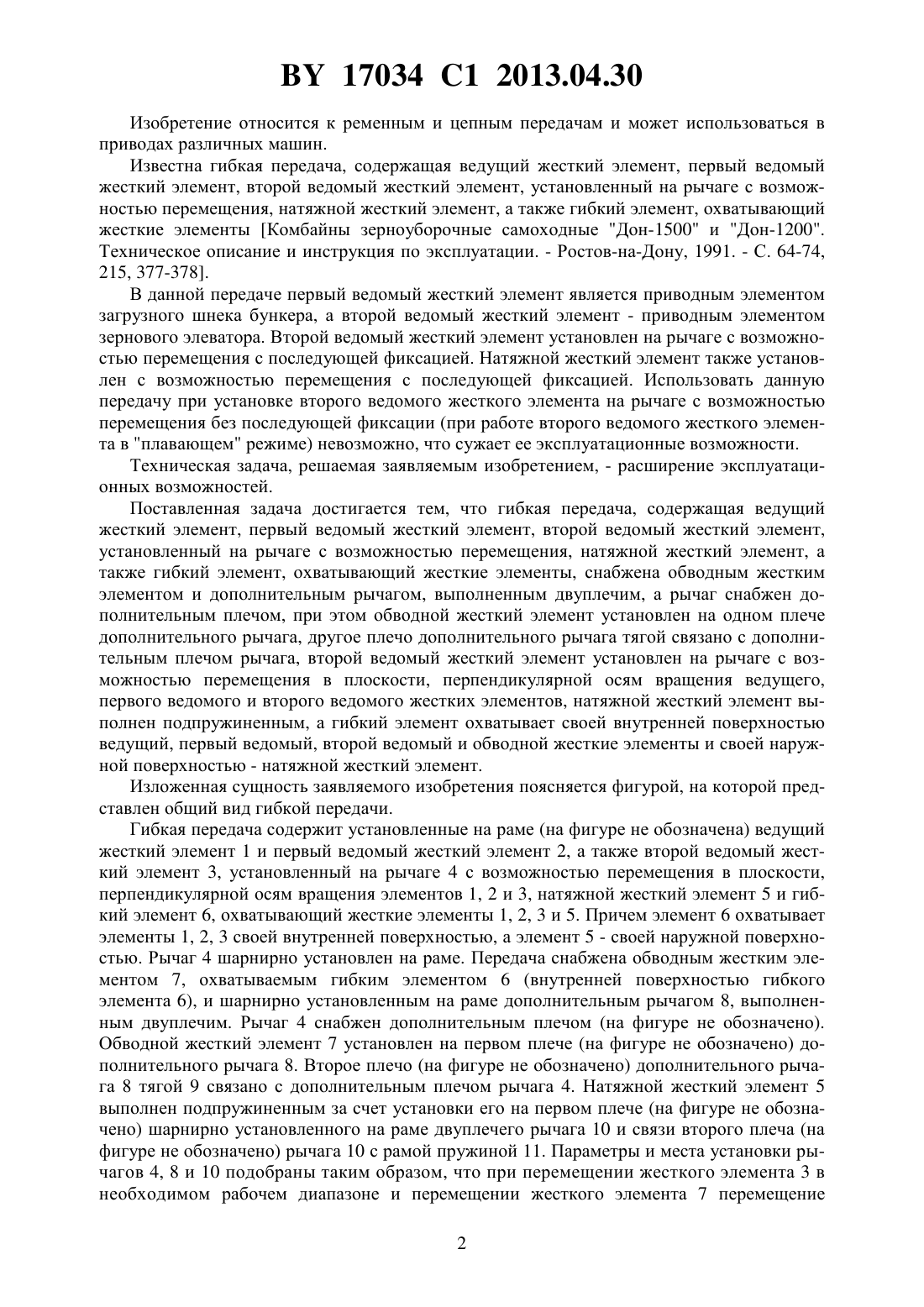

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Федорович Сергей Александрович Поздняков Юрий Михайлович Чупрынин Юрий Вячеславович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайны зерноуборочные самоходные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1991. С. 64-74,. 215, 377-378.1013659 , 1983.1812375 1, 1993.2165041 2, 2001.2256834 1, 2005.2313706 2, 2007.(57) Гибкая передача, содержащая ведущий жесткий элемент, первый ведомый жесткий элемент, второй ведомый жесткий элемент, установленный на рычаге с возможностью перемещения, натяжной жесткий элемент, а также гибкий элемент, охватывающий жесткие элементы, отличающаяся тем, что снабжена обводным жестким элементом и дополнительным рычагом, выполненным двуплечим, а рычаг снабжен дополнительным плечом,при этом обводной жесткий элемент установлен на одном плече дополнительного рычага,другое плечо дополнительного рычага тягой связано с дополнительным плечом рычага,второй ведомый жесткий элемент установлен на рычаге с возможностью перемещения в плоскости, перпендикулярной осям вращения ведущего, первого ведомого и второго ведомого жестких элементов, натяжной жесткий элемент выполнен подпружиненным, а гибкий элемент охватывает своей внутренней поверхностью ведущий, первый ведомый,второй ведомый и обводной жесткие элементы и своей наружной поверхностью - натяжной жесткий элемент. 17034 1 2013.04.30 Изобретение относится к ременным и цепным передачам и может использоваться в приводах различных машин. Известна гибкая передача, содержащая ведущий жесткий элемент, первый ведомый жесткий элемент, второй ведомый жесткий элемент, установленный на рычаге с возможностью перемещения, натяжной жесткий элемент, а также гибкий элемент, охватывающий жесткие элементы Комбайны зерноуборочные самоходные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1991. - С. 64-74,215, 377-378. В данной передаче первый ведомый жесткий элемент является приводным элементом загрузного шнека бункера, а второй ведомый жесткий элемент - приводным элементом зернового элеватора. Второй ведомый жесткий элемент установлен на рычаге с возможностью перемещения с последующей фиксацией. Натяжной жесткий элемент также установлен с возможностью перемещения с последующей фиксацией. Использовать данную передачу при установке второго ведомого жесткого элемента на рычаге с возможностью перемещения без последующей фиксации (при работе второго ведомого жесткого элемента в плавающем режиме) невозможно, что сужает ее эксплуатационные возможности. Техническая задача, решаемая заявляемым изобретением, - расширение эксплуатационных возможностей. Поставленная задача достигается тем, что гибкая передача, содержащая ведущий жесткий элемент, первый ведомый жесткий элемент, второй ведомый жесткий элемент,установленный на рычаге с возможностью перемещения, натяжной жесткий элемент, а также гибкий элемент, охватывающий жесткие элементы, снабжена обводным жестким элементом и дополнительным рычагом, выполненным двуплечим, а рычаг снабжен дополнительным плечом, при этом обводной жесткий элемент установлен на одном плече дополнительного рычага, другое плечо дополнительного рычага тягой связано с дополнительным плечом рычага, второй ведомый жесткий элемент установлен на рычаге с возможностью перемещения в плоскости, перпендикулярной осям вращения ведущего,первого ведомого и второго ведомого жестких элементов, натяжной жесткий элемент выполнен подпружиненным, а гибкий элемент охватывает своей внутренней поверхностью ведущий, первый ведомый, второй ведомый и обводной жесткие элементы и своей наружной поверхностью - натяжной жесткий элемент. Изложенная сущность заявляемого изобретения поясняется фигурой, на которой представлен общий вид гибкой передачи. Гибкая передача содержит установленные на раме (на фигуре не обозначена) ведущий жесткий элемент 1 и первый ведомый жесткий элемент 2, а также второй ведомый жесткий элемент 3, установленный на рычаге 4 с возможностью перемещения в плоскости,перпендикулярной осям вращения элементов 1, 2 и 3, натяжной жесткий элемент 5 и гибкий элемент 6, охватывающий жесткие элементы 1, 2, 3 и 5. Причем элемент 6 охватывает элементы 1, 2, 3 своей внутренней поверхностью, а элемент 5 - своей наружной поверхностью. Рычаг 4 шарнирно установлен на раме. Передача снабжена обводным жестким элементом 7, охватываемым гибким элементом 6 (внутренней поверхностью гибкого элемента 6), и шарнирно установленным на раме дополнительным рычагом 8, выполненным двуплечим. Рычаг 4 снабжен дополнительным плечом (на фигуре не обозначено). Обводной жесткий элемент 7 установлен на первом плече (на фигуре не обозначено) дополнительного рычага 8. Второе плечо (на фигуре не обозначено) дополнительного рычага 8 тягой 9 связано с дополнительным плечом рычага 4. Натяжной жесткий элемент 5 выполнен подпружиненным за счет установки его на первом плече (на фигуре не обозначено) шарнирно установленного на раме двуплечего рычага 10 и связи второго плеча (на фигуре не обозначено) рычага 10 с рамой пружиной 11. Параметры и места установки рычагов 4, 8 и 10 подобраны таким образом, что при перемещении жесткого элемента 3 в необходимом рабочем диапазоне и перемещении жесткого элемента 7 перемещение 2 17034 1 2013.04.30 натяжного жесткого элемента 5 будет незначительным. Это обеспечит работу пружины 11 в небольшом диапазоне изменения ее длины и в конечном итоге обеспечит примерно постоянное усилие натяжения гибкого элемента 6. Гибкая передача работает следующим образом. При работе передачи вращение от ведущего жесткого элемента 1 с помощью гибкого элемента 6 передается жестким элементам 2, 3 и 5. За счет установки натяжного жесткого элемента 5 на первом плече двуплечего рычага 10 и связи второго плеча рычага 10 пружиной 11 с рамой натяжной жесткий элемент 5 будет обеспечивать натяжение гибкого элемента 6. При изменении положения второго ведомого жесткого элемента 3 за счет связи рычага 4 с дополнительным рычагом 8 тягой 9 будет изменять свое положение и обводной жесткий элемент 7. А за счет того, что параметры и места установки рычагов 4, 8 и 10 подобраны таким образом, что при перемещении жесткого элемента 3 в необходимом рабочем диапазоне и перемещении жесткого элемента 7 перемещение натяжного жесткого элемента 5 будет незначительным, пружина 11 будет работать в небольшом диапазоне изменения ее длины, что обеспечит примерно постоянное усилие натяжения гибкого элемента 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
