Моторная установка сельскохозяйственной уборочной машины

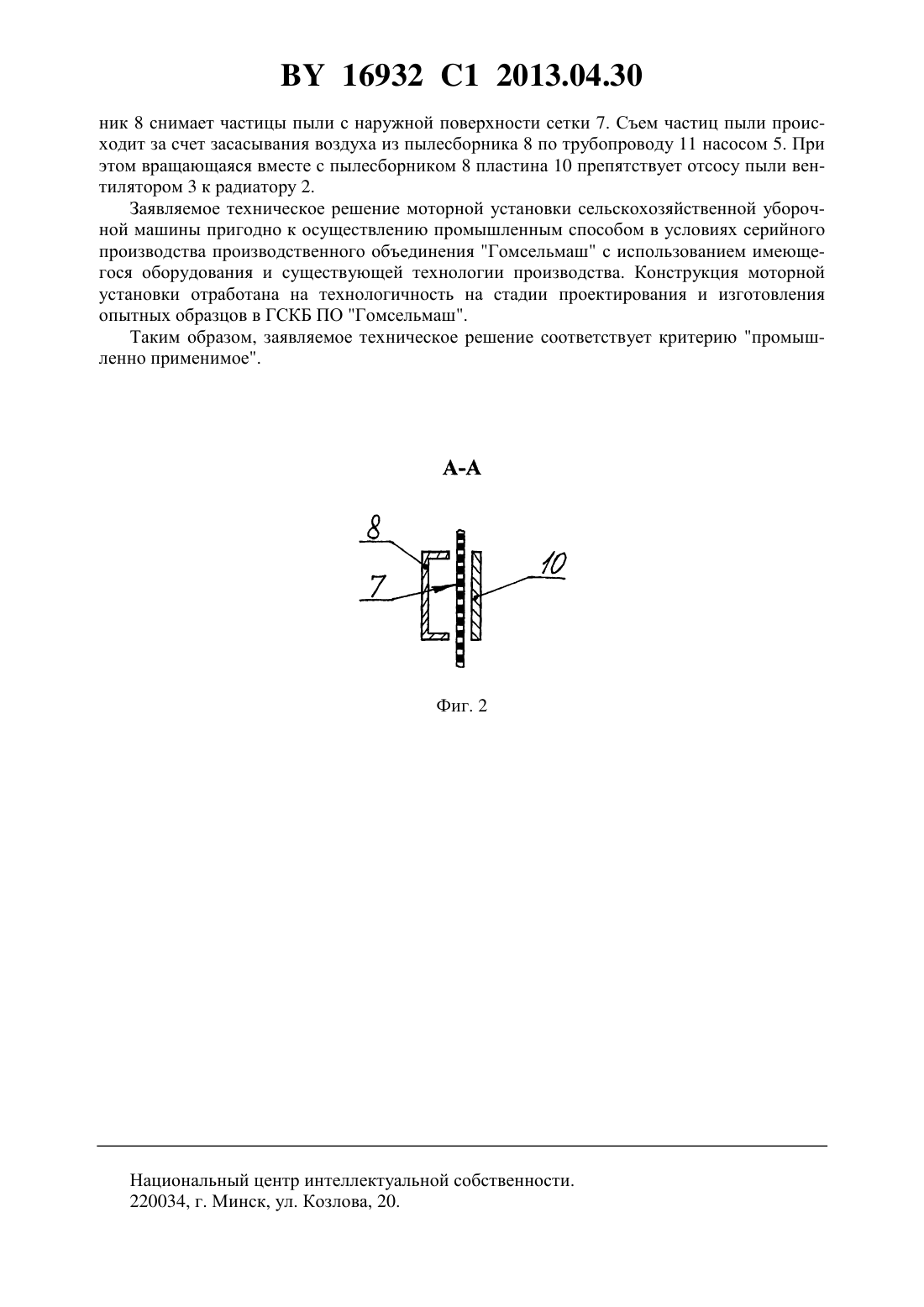

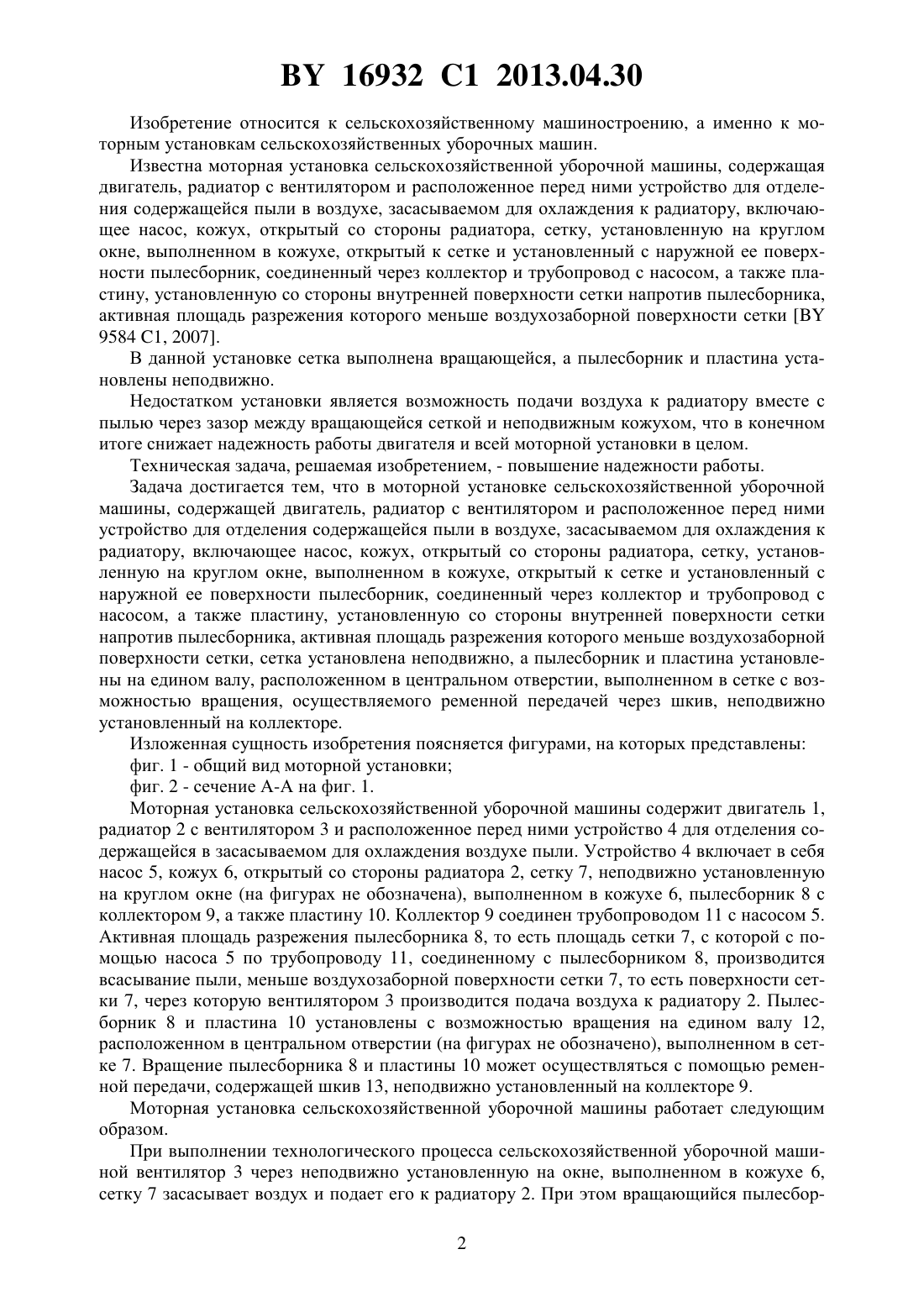

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОТОРНАЯ УСТАНОВКА СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Федорович Сергей Александрович Меженников Александр Павлович Захаренко Анатолий Владимирович Шевко Василий Васильевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Моторная установка сельскохозяйственной уборочной машины, содержащая двигатель, радиатор с вентилятором и расположенное перед ними устройство для отделения содержащейся в воздухе пыли, засасываемом для охлаждения к радиатору, включающее насос, кожух, открытый со стороны радиатора, сетку, установленную на круглом окне,выполненном в кожухе, открытый к сетке и установленный с наружной ее поверхности пылесборник, соединенный через коллектор и трубопровод с насосом, а также пластину,установленную со стороны внутренней поверхности сетки напротив пылесборника, активная площадь разрежения которого меньше воздухозаборной поверхности сетки, отличающаяся тем, что сетка установлена неподвижно, а пылесборник и пластина установлены на едином валу, расположенном в центральном отверстии, выполненном в сетке с возможностью вращения, осуществляемого ременной передачей через шкив, неподвижно установленный на коллекторе. 16932 1 2013.04.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к моторным установкам сельскохозяйственных уборочных машин. Известна моторная установка сельскохозяйственной уборочной машины, содержащая двигатель, радиатор с вентилятором и расположенное перед ними устройство для отделения содержащейся пыли в воздухе, засасываемом для охлаждения к радиатору, включающее насос, кожух, открытый со стороны радиатора, сетку, установленную на круглом окне, выполненном в кожухе, открытый к сетке и установленный с наружной ее поверхности пылесборник, соединенный через коллектор и трубопровод с насосом, а также пластину, установленную со стороны внутренней поверхности сетки напротив пылесборника,активная площадь разрежения которого меньше воздухозаборной поверхности сетки 9584 1, 2007. В данной установке сетка выполнена вращающейся, а пылесборник и пластина установлены неподвижно. Недостатком установки является возможность подачи воздуха к радиатору вместе с пылью через зазор между вращающейся сеткой и неподвижным кожухом, что в конечном итоге снижает надежность работы двигателя и всей моторной установки в целом. Техническая задача, решаемая изобретением, - повышение надежности работы. Задача достигается тем, что в моторной установке сельскохозяйственной уборочной машины, содержащей двигатель, радиатор с вентилятором и расположенное перед ними устройство для отделения содержащейся пыли в воздухе, засасываемом для охлаждения к радиатору, включающее насос, кожух, открытый со стороны радиатора, сетку, установленную на круглом окне, выполненном в кожухе, открытый к сетке и установленный с наружной ее поверхности пылесборник, соединенный через коллектор и трубопровод с насосом, а также пластину, установленную со стороны внутренней поверхности сетки напротив пылесборника, активная площадь разрежения которого меньше воздухозаборной поверхности сетки, сетка установлена неподвижно, а пылесборник и пластина установлены на едином валу, расположенном в центральном отверстии, выполненном в сетке с возможностью вращения, осуществляемого ременной передачей через шкив, неподвижно установленный на коллекторе. Изложенная сущность изобретения поясняется фигурами, на которых представлены фиг. 1 - общий вид моторной установки фиг. 2 - сечение А-А на фиг. 1. Моторная установка сельскохозяйственной уборочной машины содержит двигатель 1,радиатор 2 с вентилятором 3 и расположенное перед ними устройство 4 для отделения содержащейся в засасываемом для охлаждения воздухе пыли. Устройство 4 включает в себя насос 5, кожух 6, открытый со стороны радиатора 2, сетку 7, неподвижно установленную на круглом окне (на фигурах не обозначена), выполненном в кожухе 6, пылесборник 8 с коллектором 9, а также пластину 10. Коллектор 9 соединен трубопроводом 11 с насосом 5. Активная площадь разрежения пылесборника 8, то есть площадь сетки 7, с которой с помощью насоса 5 по трубопроводу 11, соединенному с пылесборником 8, производится всасывание пыли, меньше воздухозаборной поверхности сетки 7, то есть поверхности сетки 7, через которую вентилятором 3 производится подача воздуха к радиатору 2. Пылесборник 8 и пластина 10 установлены с возможностью вращения на едином валу 12,расположенном в центральном отверстии (на фигурах не обозначено), выполненном в сетке 7. Вращение пылесборника 8 и пластины 10 может осуществляться с помощью ременной передачи, содержащей шкив 13, неподвижно установленный на коллекторе 9. Моторная установка сельскохозяйственной уборочной машины работает следующим образом. При выполнении технологического процесса сельскохозяйственной уборочной машиной вентилятор 3 через неподвижно установленную на окне, выполненном в кожухе 6,сетку 7 засасывает воздух и подает его к радиатору 2. При этом вращающийся пылесбор 2 16932 1 2013.04.30 ник 8 снимает частицы пыли с наружной поверхности сетки 7. Съем частиц пыли происходит за счет засасывания воздуха из пылесборника 8 по трубопроводу 11 насосом 5. При этом вращающаяся вместе с пылесборником 8 пластина 10 препятствует отсосу пыли вентилятором 3 к радиатору 2. Заявляемое техническое решение моторной установки сельскохозяйственной уборочной машины пригодно к осуществлению промышленным способом в условиях серийного производства производственного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Конструкция моторной установки отработана на технологичность на стадии проектирования и изготовления опытных образцов в ГСКБ ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
