Передача с гибкой связью

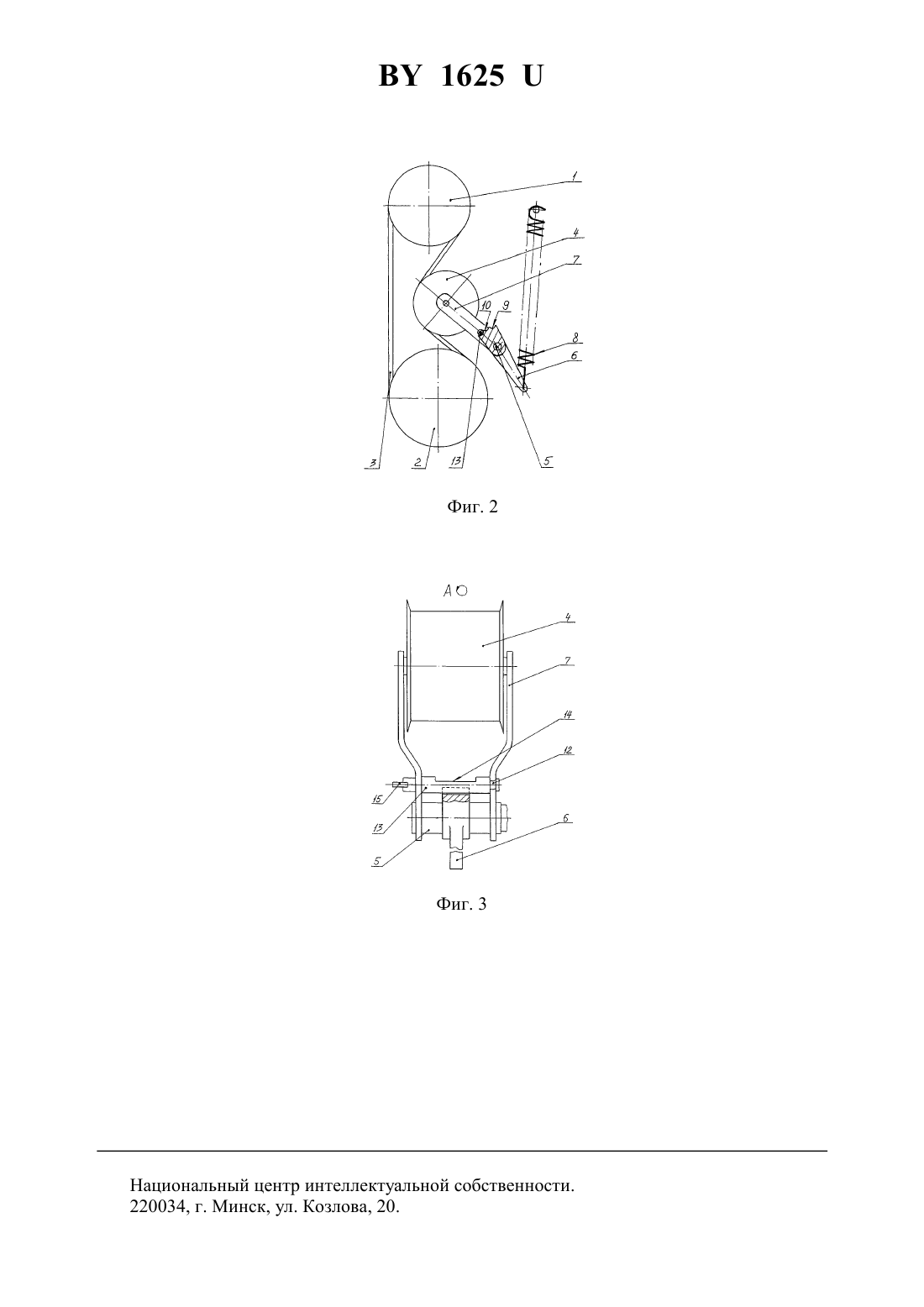

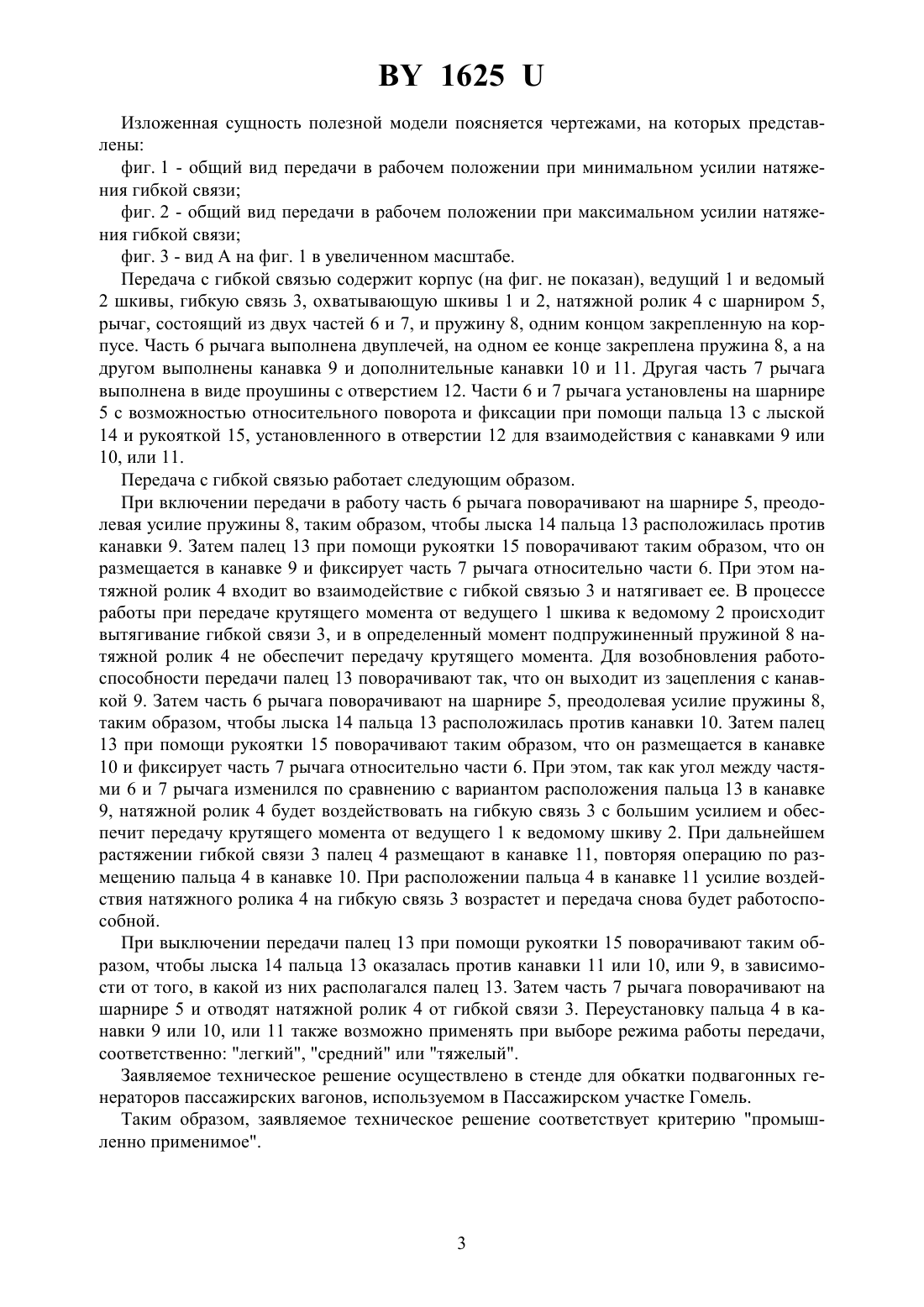

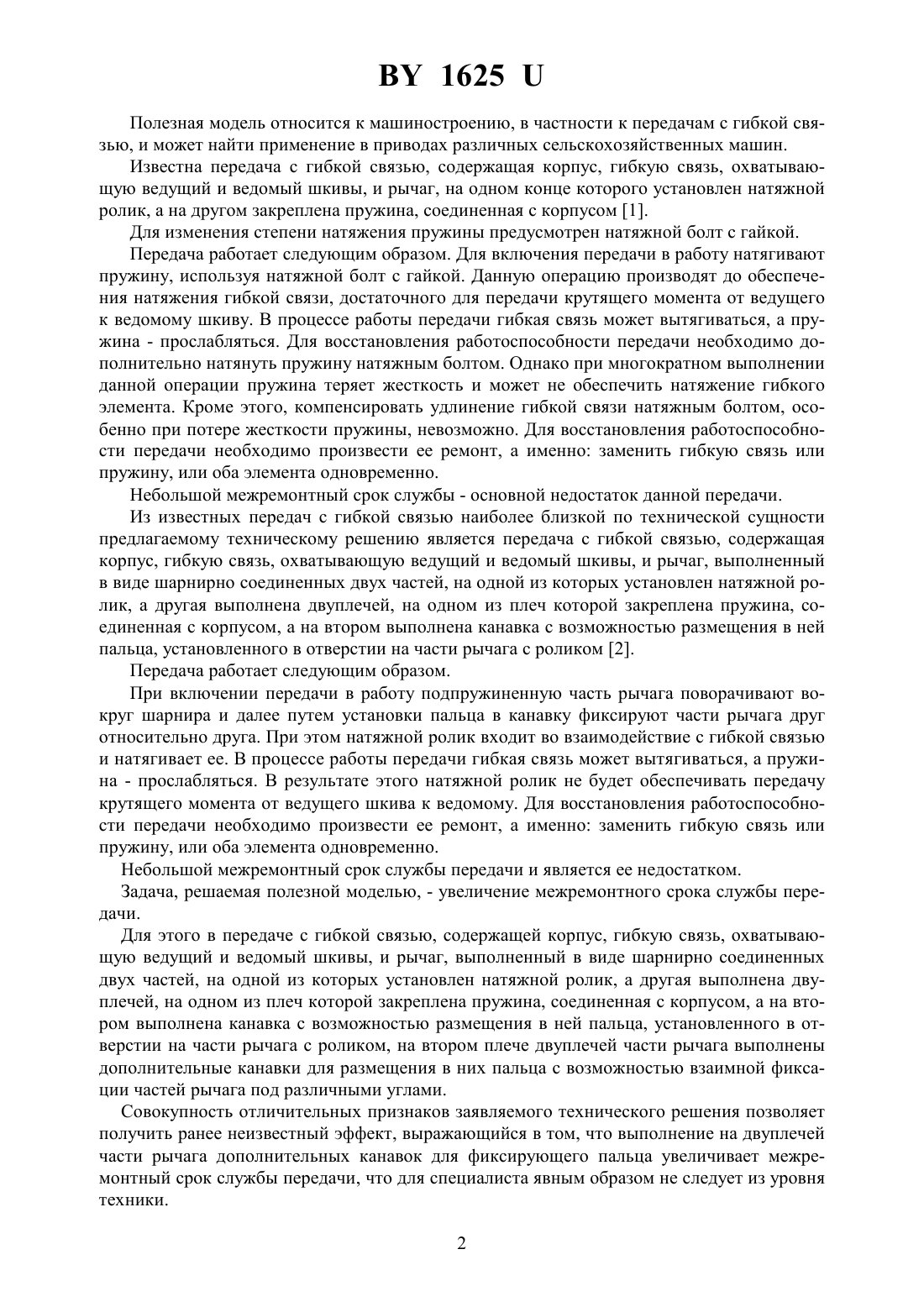

(71) Заявитель Транспортное республиканское унитарное предприятие Гомельское отделение Белорусской железной дороги Пассажирский участок Гомель(72) Авторы Вахрушев Александр Николаевич Филимончик Павел Валерьевич Татиевский Олег Борисович(73) Патентообладатель Транспортное республиканское унитарное предприятие Гомельское отделение Белорусской железной дороги Пассажирский участок Гомель(57) Передача с гибкой связью, содержащая корпус, гибкую связь, охватывающую ведущий и ведомый шкивы, и рычаг, выполненный в виде шарнирно соединенных двух частей, на одной из которых установлен натяжной ролик, а другая выполнена двуплечей, на одном из плеч которой закреплена пружина, соединенная с корпусом, а на втором выполнена канавка с возможностью размещения в ней пальца, установленного в отверстии на части рычага с натяжным роликом, отличающаяся тем, что на втором плече двуплечей части рычага выполнены дополнительные канавки для размещения в них пальца с возможностью взаимной фиксации частей рычага под различными углами.(56) 1. А.с. СССР 1167378, МПК 16 7/22, 1983. 2. Комбайн кормоуборочный КВК-250 Полесье Техническое описание и инструкция по эксплуатации. - Гомель, 1989. - С. 85. 1625 Полезная модель относится к машиностроению, в частности к передачам с гибкой связью, и может найти применение в приводах различных сельскохозяйственных машин. Известна передача с гибкой связью, содержащая корпус, гибкую связь, охватывающую ведущий и ведомый шкивы, и рычаг, на одном конце которого установлен натяжной ролик, а на другом закреплена пружина, соединенная с корпусом 1. Для изменения степени натяжения пружины предусмотрен натяжной болт с гайкой. Передача работает следующим образом. Для включения передачи в работу натягивают пружину, используя натяжной болт с гайкой. Данную операцию производят до обеспечения натяжения гибкой связи, достаточного для передачи крутящего момента от ведущего к ведомому шкиву. В процессе работы передачи гибкая связь может вытягиваться, а пружина - прослабляться. Для восстановления работоспособности передачи необходимо дополнительно натянуть пружину натяжным болтом. Однако при многократном выполнении данной операции пружина теряет жесткость и может не обеспечить натяжение гибкого элемента. Кроме этого, компенсировать удлинение гибкой связи натяжным болтом, особенно при потере жесткости пружины, невозможно. Для восстановления работоспособности передачи необходимо произвести ее ремонт, а именно заменить гибкую связь или пружину, или оба элемента одновременно. Небольшой межремонтный срок службы - основной недостаток данной передачи. Из известных передач с гибкой связью наиболее близкой по технической сущности предлагаемому техническому решению является передача с гибкой связью, содержащая корпус, гибкую связь, охватывающую ведущий и ведомый шкивы, и рычаг, выполненный в виде шарнирно соединенных двух частей, на одной из которых установлен натяжной ролик, а другая выполнена двуплечей, на одном из плеч которой закреплена пружина, соединенная с корпусом, а на втором выполнена канавка с возможностью размещения в ней пальца, установленного в отверстии на части рычага с роликом 2. Передача работает следующим образом. При включении передачи в работу подпружиненную часть рычага поворачивают вокруг шарнира и далее путем установки пальца в канавку фиксируют части рычага друг относительно друга. При этом натяжной ролик входит во взаимодействие с гибкой связью и натягивает ее. В процессе работы передачи гибкая связь может вытягиваться, а пружина - прослабляться. В результате этого натяжной ролик не будет обеспечивать передачу крутящего момента от ведущего шкива к ведомому. Для восстановления работоспособности передачи необходимо произвести ее ремонт, а именно заменить гибкую связь или пружину, или оба элемента одновременно. Небольшой межремонтный срок службы передачи и является ее недостатком. Задача, решаемая полезной моделью, - увеличение межремонтного срока службы передачи. Для этого в передаче с гибкой связью, содержащей корпус, гибкую связь, охватывающую ведущий и ведомый шкивы, и рычаг, выполненный в виде шарнирно соединенных двух частей, на одной из которых установлен натяжной ролик, а другая выполнена двуплечей, на одном из плеч которой закреплена пружина, соединенная с корпусом, а на втором выполнена канавка с возможностью размещения в ней пальца, установленного в отверстии на части рычага с роликом, на втором плече двуплечей части рычага выполнены дополнительные канавки для размещения в них пальца с возможностью взаимной фиксации частей рычага под различными углами. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что выполнение на двуплечей части рычага дополнительных канавок для фиксирующего пальца увеличивает межремонтный срок службы передачи, что для специалиста явным образом не следует из уровня техники. 2 1625 Изложенная сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид передачи в рабочем положении при минимальном усилии натяжения гибкой связи фиг. 2 - общий вид передачи в рабочем положении при максимальном усилии натяжения гибкой связи фиг. 3 - вид А на фиг. 1 в увеличенном масштабе. Передача с гибкой связью содержит корпус (на фиг. не показан), ведущий 1 и ведомый 2 шкивы, гибкую связь 3, охватывающую шкивы 1 и 2, натяжной ролик 4 с шарниром 5,рычаг, состоящий из двух частей 6 и 7, и пружину 8, одним концом закрепленную на корпусе. Часть 6 рычага выполнена двуплечей, на одном ее конце закреплена пружина 8, а на другом выполнены канавка 9 и дополнительные канавки 10 и 11. Другая часть 7 рычага выполнена в виде проушины с отверстием 12. Части 6 и 7 рычага установлены на шарнире 5 с возможностью относительного поворота и фиксации при помощи пальца 13 с лыской 14 и рукояткой 15, установленного в отверстии 12 для взаимодействия с канавками 9 или 10, или 11. Передача с гибкой связью работает следующим образом. При включении передачи в работу часть 6 рычага поворачивают на шарнире 5, преодолевая усилие пружины 8, таким образом, чтобы лыска 14 пальца 13 расположилась против канавки 9. Затем палец 13 при помощи рукоятки 15 поворачивают таким образом, что он размещается в канавке 9 и фиксирует часть 7 рычага относительно части 6. При этом натяжной ролик 4 входит во взаимодействие с гибкой связью 3 и натягивает ее. В процессе работы при передаче крутящего момента от ведущего 1 шкива к ведомому 2 происходит вытягивание гибкой связи 3, и в определенный момент подпружиненный пружиной 8 натяжной ролик 4 не обеспечит передачу крутящего момента. Для возобновления работоспособности передачи палец 13 поворачивают так, что он выходит из зацепления с канавкой 9. Затем часть 6 рычага поворачивают на шарнире 5, преодолевая усилие пружины 8,таким образом, чтобы лыска 14 пальца 13 расположилась против канавки 10. Затем палец 13 при помощи рукоятки 15 поворачивают таким образом, что он размещается в канавке 10 и фиксирует часть 7 рычага относительно части 6. При этом, так как угол между частями 6 и 7 рычага изменился по сравнению с вариантом расположения пальца 13 в канавке 9, натяжной ролик 4 будет воздействовать на гибкую связь 3 с большим усилием и обеспечит передачу крутящего момента от ведущего 1 к ведомому шкиву 2. При дальнейшем растяжении гибкой связи 3 палец 4 размещают в канавке 11, повторяя операцию по размещению пальца 4 в канавке 10. При расположении пальца 4 в канавке 11 усилие воздействия натяжного ролика 4 на гибкую связь 3 возрастет и передача снова будет работоспособной. При выключении передачи палец 13 при помощи рукоятки 15 поворачивают таким образом, чтобы лыска 14 пальца 13 оказалась против канавки 11 или 10, или 9, в зависимости от того, в какой из них располагался палец 13. Затем часть 7 рычага поворачивают на шарнире 5 и отводят натяжной ролик 4 от гибкой связи 3. Переустановку пальца 4 в канавки 9 или 10, или 11 также возможно применять при выборе режима работы передачи,соответственно легкий, средний или тяжелый. Заявляемое техническое решение осуществлено в стенде для обкатки подвагонных генераторов пассажирских вагонов, используемом в Пассажирском участке Гомель. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
