Сбрасывающее устройство для штучных грузов

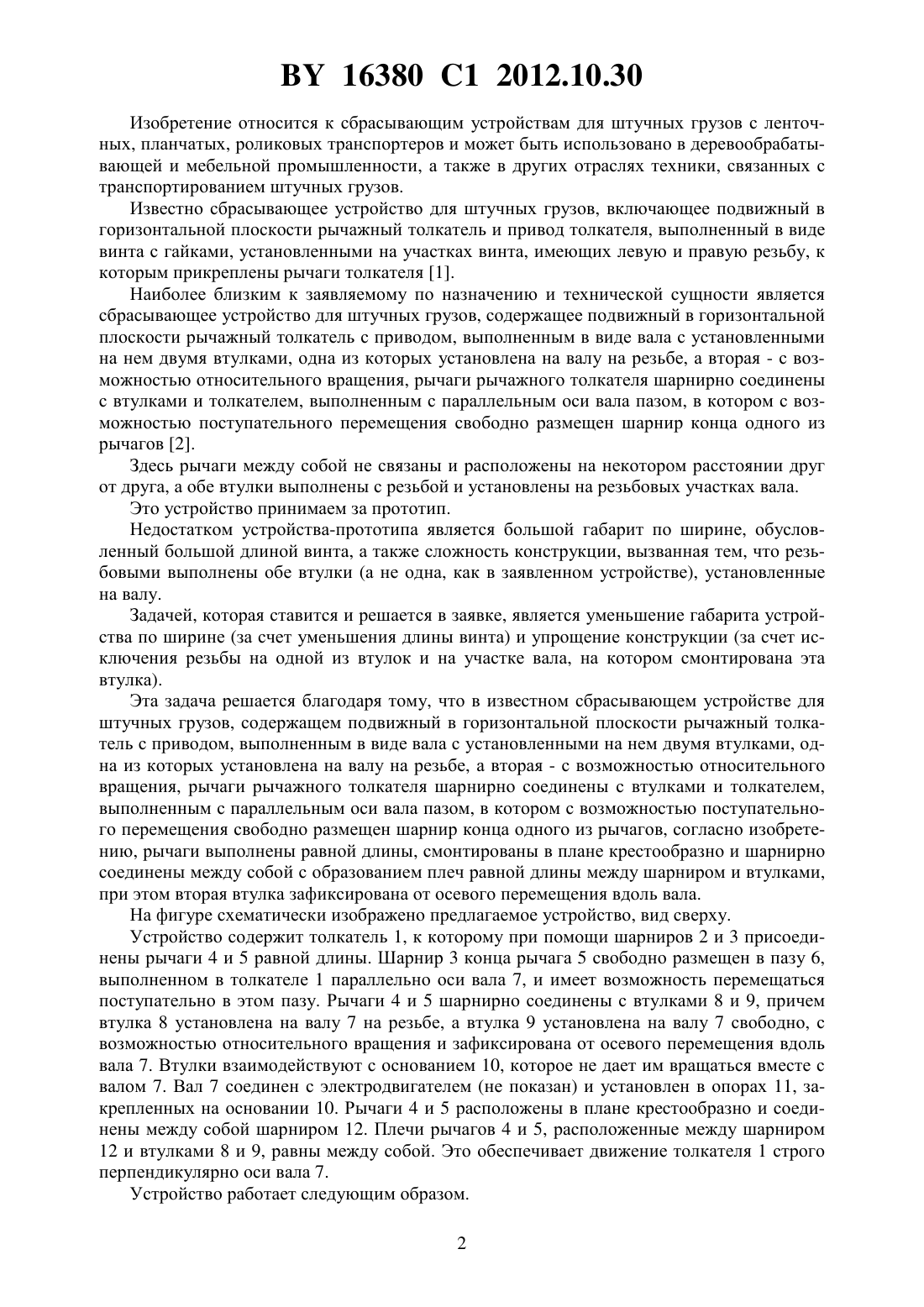

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СБРАСЫВАЮЩЕЕ УСТРОЙСТВО ДЛЯ ШТУЧНЫХ ГРУЗОВ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(56)812673, 1981.571420, 1977.903290, 1982.1318516 1, 1975.1401006 1, 1988. ИВАНОВСКИЙ К.Е. и др. Перегрузочные устройства конвейеров штучных грузов. - М. Машиностроение,1966. - С. 67.(57) Сбрасывающее устройство для штучных грузов, содержащее подвижный в горизонтальной плоскости рычажный толкатель с приводом, выполненным в виде вала с установленными на нем двумя втулками, одна из которых установлена на валу на резьбе, а вторая с возможностью относительного вращения, рычаги рычажного толкателя шарнирно соединены с втулками и толкателем, выполненным с параллельным оси вала пазом, в котором с возможностью поступательного перемещения свободно размещен шарнир конца одного из рычагов, отличающееся тем, что рычаги выполнены равной длины, смонтированы в плане крестообразно и шарнирно соединены между собой с образованием плеч равной длины между шарниром и втулками, при этом вторая втулка зафиксирована от осевого перемещения вдоль вала. 16380 1 2012.10.30 Изобретение относится к сбрасывающим устройствам для штучных грузов с ленточных, планчатых, роликовых транспортеров и может быть использовано в деревообрабатывающей и мебельной промышленности, а также в других отраслях техники, связанных с транспортированием штучных грузов. Известно сбрасывающее устройство для штучных грузов, включающее подвижный в горизонтальной плоскости рычажный толкатель и привод толкателя, выполненный в виде винта с гайками, установленными на участках винта, имеющих левую и правую резьбу, к которым прикреплены рычаги толкателя 1. Наиболее близким к заявляемому по назначению и технической сущности является сбрасывающее устройство для штучных грузов, содержащее подвижный в горизонтальной плоскости рычажный толкатель с приводом, выполненным в виде вала с установленными на нем двумя втулками, одна из которых установлена на валу на резьбе, а вторая - с возможностью относительного вращения, рычаги рычажного толкателя шарнирно соединены с втулками и толкателем, выполненным с параллельным оси вала пазом, в котором с возможностью поступательного перемещения свободно размещен шарнир конца одного из рычагов 2. Здесь рычаги между собой не связаны и расположены на некотором расстоянии друг от друга, а обе втулки выполнены с резьбой и установлены на резьбовых участках вала. Это устройство принимаем за прототип. Недостатком устройства-прототипа является большой габарит по ширине, обусловленный большой длиной винта, а также сложность конструкции, вызванная тем, что резьбовыми выполнены обе втулки (а не одна, как в заявленном устройстве), установленные на валу. Задачей, которая ставится и решается в заявке, является уменьшение габарита устройства по ширине (за счет уменьшения длины винта) и упрощение конструкции (за счет исключения резьбы на одной из втулок и на участке вала, на котором смонтирована эта втулка). Эта задача решается благодаря тому, что в известном сбрасывающем устройстве для штучных грузов, содержащем подвижный в горизонтальной плоскости рычажный толкатель с приводом, выполненным в виде вала с установленными на нем двумя втулками, одна из которых установлена на валу на резьбе, а вторая - с возможностью относительного вращения, рычаги рычажного толкателя шарнирно соединены с втулками и толкателем,выполненным с параллельным оси вала пазом, в котором с возможностью поступательного перемещения свободно размещен шарнир конца одного из рычагов, согласно изобретению, рычаги выполнены равной длины, смонтированы в плане крестообразно и шарнирно соединены между собой с образованием плеч равной длины между шарниром и втулками,при этом вторая втулка зафиксирована от осевого перемещения вдоль вала. На фигуре схематически изображено предлагаемое устройство, вид сверху. Устройство содержит толкатель 1, к которому при помощи шарниров 2 и 3 присоединены рычаги 4 и 5 равной длины. Шарнир 3 конца рычага 5 свободно размещен в пазу 6,выполненном в толкателе 1 параллельно оси вала 7, и имеет возможность перемещаться поступательно в этом пазу. Рычаги 4 и 5 шарнирно соединены с втулками 8 и 9, причем втулка 8 установлена на валу 7 на резьбе, а втулка 9 установлена на валу 7 свободно, с возможностью относительного вращения и зафиксирована от осевого перемещения вдоль вала 7. Втулки взаимодействуют с основанием 10, которое не дает им вращаться вместе с валом 7. Вал 7 соединен с электродвигателем (не показан) и установлен в опорах 11, закрепленных на основании 10. Рычаги 4 и 5 расположены в плане крестообразно и соединены между собой шарниром 12. Плечи рычагов 4 и 5, расположенные между шарниром 12 и втулками 8 и 9, равны между собой. Это обеспечивает движение толкателя 1 строго перпендикулярно оси вала 7. Устройство работает следующим образом. 216380 1 2012.10.30 Груз (пиломатериал) 13, двигаясь по транспортеру 14, воздействует на путевой выключатель (не показан), дающий команду на включение электродвигателя, соединенного с валом 7, который, вращаясь, перемещает втулку 8 к втулке 9. В результате этого толкатель 1 отодвигается от вала 7, совершая рабочий ход и сбрасывая груз 13 с транспортера 14. Шарнир 3 при этом свободно перемещается в пазу 6. При достижении толкателем 1 конечного положения втулка 8 воздействует на конечный выключатель (не показан), дающий команду на реверсирование вращения вала 7, и толкатель 1 возвращается в исходное положение, в котором втулка 8 воздействует на другой конечный выключатель (не показан), выключающий электродвигатель. Затем цикл работ повторяется. Благодаря такой конструкции работа устройства обеспечивается при меньшей длине винта и одной резьбовой втулке, что позволяет сократить габариты устройства по ширине,снизить необходимую для него производственную площадь и упростить конструкцию. Все это уменьшает расходы на его изготовление и эксплуатацию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
