Сбрасыватель грузов с конвейера

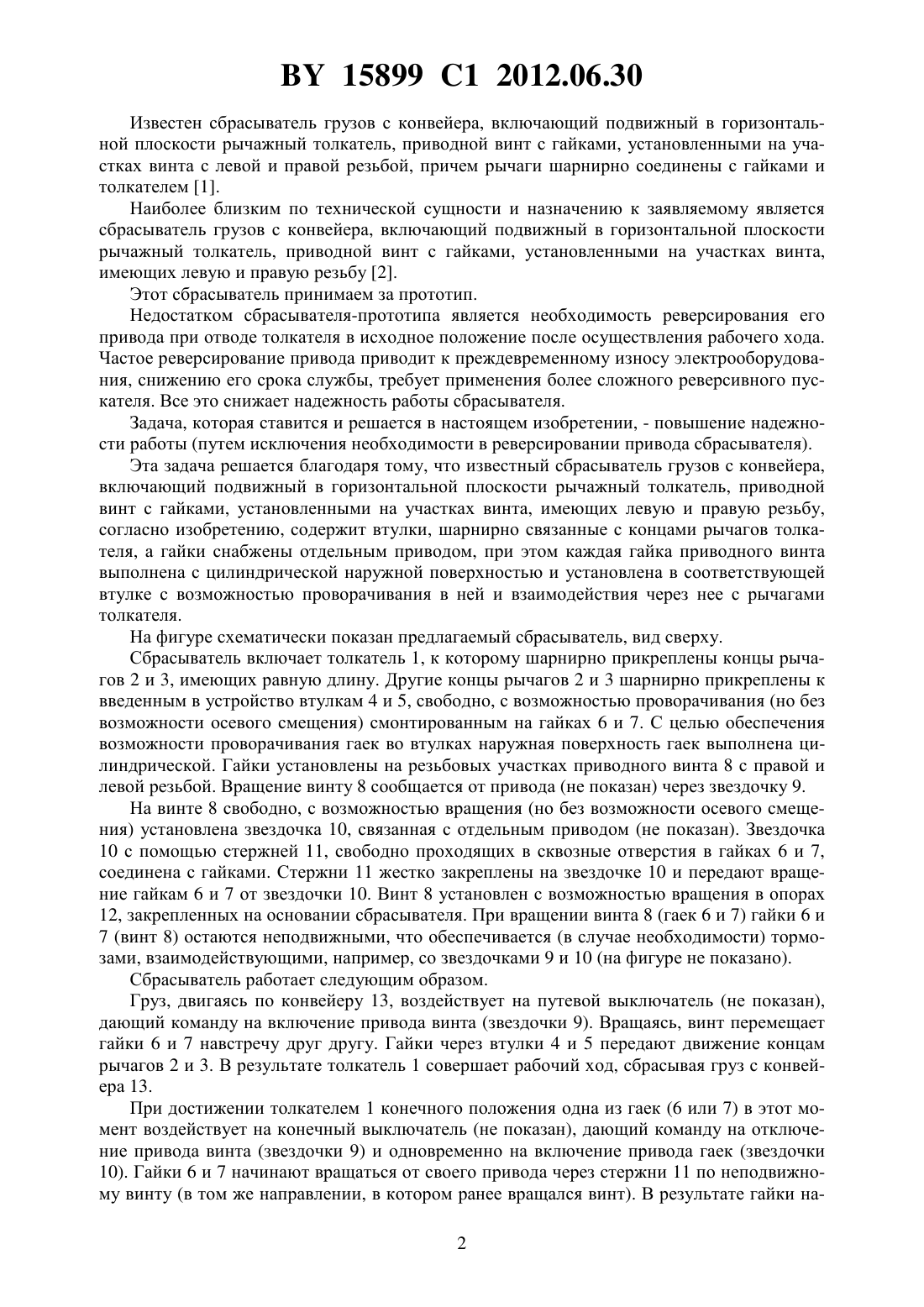

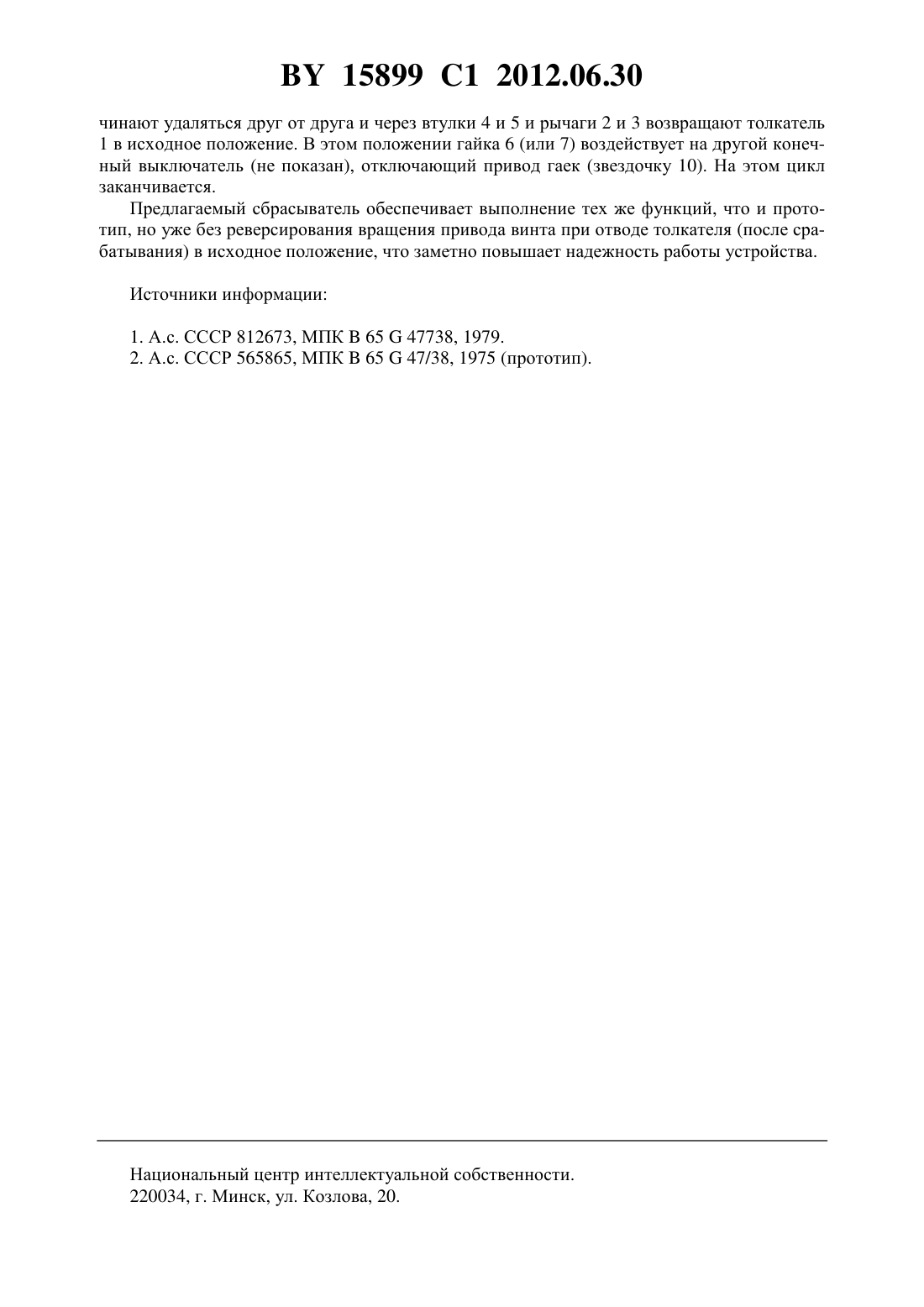

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Сбрасыватель грузов с конвейера, включающий подвижный в горизонтальной плоскости рычажный толкатель, приводной винт с гайками, установленными на участках винта,имеющих левую и правую резьбу, отличающийся тем, что содержит втулки, шарнирно связанные с концами рычагов толкателя, а гайки снабжены отдельным приводом, при этом каждая гайка приводного винта выполнена с цилиндрической наружной поверхностью и установлена в соответствующей втулке с возможностью проворачивания в ней и взаимодействия через нее с рычагами толкателя. Изобретение относится к сбрасывателям штучных грузов с ленточных, планчатых, роликовых транспортеров и конвейеров и может быть использовано в деревообрабатывающей и мебельной промышленности, а также в других отраслях техники, связанных с транспортированием штучных грузов. 15899 1 2012.06.30 Известен сбрасыватель грузов с конвейера, включающий подвижный в горизонтальной плоскости рычажный толкатель, приводной винт с гайками, установленными на участках винта с левой и правой резьбой, причем рычаги шарнирно соединены с гайками и толкателем 1. Наиболее близким по технической сущности и назначению к заявляемому является сбрасыватель грузов с конвейера, включающий подвижный в горизонтальной плоскости рычажный толкатель, приводной винт с гайками, установленными на участках винта,имеющих левую и правую резьбу 2. Этот сбрасыватель принимаем за прототип. Недостатком сбрасывателя-прототипа является необходимость реверсирования его привода при отводе толкателя в исходное положение после осуществления рабочего хода. Частое реверсирование привода приводит к преждевременному износу электрооборудования, снижению его срока службы, требует применения более сложного реверсивного пускателя. Все это снижает надежность работы сбрасывателя. Задача, которая ставится и решается в настоящем изобретении, - повышение надежности работы (путем исключения необходимости в реверсировании привода сбрасывателя). Эта задача решается благодаря тому, что известный сбрасыватель грузов с конвейера,включающий подвижный в горизонтальной плоскости рычажный толкатель, приводной винт с гайками, установленными на участках винта, имеющих левую и правую резьбу,согласно изобретению, содержит втулки, шарнирно связанные с концами рычагов толкателя, а гайки снабжены отдельным приводом, при этом каждая гайка приводного винта выполнена с цилиндрической наружной поверхностью и установлена в соответствующей втулке с возможностью проворачивания в ней и взаимодействия через нее с рычагами толкателя. На фигуре схематически показан предлагаемый сбрасыватель, вид сверху. Сбрасыватель включает толкатель 1, к которому шарнирно прикреплены концы рычагов 2 и 3, имеющих равную длину. Другие концы рычагов 2 и 3 шарнирно прикреплены к введенным в устройство втулкам 4 и 5, свободно, с возможностью проворачивания (но без возможности осевого смещения) смонтированным на гайках 6 и 7. С целью обеспечения возможности проворачивания гаек во втулках наружная поверхность гаек выполнена цилиндрической. Гайки установлены на резьбовых участках приводного винта 8 с правой и левой резьбой. Вращение винту 8 сообщается от привода (не показан) через звездочку 9. На винте 8 свободно, с возможностью вращения (но без возможности осевого смещения) установлена звездочка 10, связанная с отдельным приводом (не показан). Звездочка 10 с помощью стержней 11, свободно проходящих в сквозные отверстия в гайках 6 и 7,соединена с гайками. Стержни 11 жестко закреплены на звездочке 10 и передают вращение гайкам 6 и 7 от звездочки 10. Винт 8 установлен с возможностью вращения в опорах 12, закрепленных на основании сбрасывателя. При вращении винта 8 (гаек 6 и 7) гайки 6 и 7 (винт 8) остаются неподвижными, что обеспечивается (в случае необходимости) тормозами, взаимодействующими, например, со звездочками 9 и 10 (на фигуре не показано). Сбрасыватель работает следующим образом. Груз, двигаясь по конвейеру 13, воздействует на путевой выключатель (не показан),дающий команду на включение привода винта (звездочки 9). Вращаясь, винт перемещает гайки 6 и 7 навстречу друг другу. Гайки через втулки 4 и 5 передают движение концам рычагов 2 и 3. В результате толкатель 1 совершает рабочий ход, сбрасывая груз с конвейера 13. При достижении толкателем 1 конечного положения одна из гаек (6 или 7) в этот момент воздействует на конечный выключатель (не показан), дающий команду на отключение привода винта (звездочки 9) и одновременно на включение привода гаек (звездочки 10). Гайки 6 и 7 начинают вращаться от своего привода через стержни 11 по неподвижному винту (в том же направлении, в котором ранее вращался винт). В результате гайки на 2 15899 1 2012.06.30 чинают удаляться друг от друга и через втулки 4 и 5 и рычаги 2 и 3 возвращают толкатель 1 в исходное положение. В этом положении гайка 6 (или 7) воздействует на другой конечный выключатель (не показан), отключающий привод гаек (звездочку 10). На этом цикл заканчивается. Предлагаемый сбрасыватель обеспечивает выполнение тех же функций, что и прототип, но уже без реверсирования вращения привода винта при отводе толкателя (после срабатывания) в исходное положение, что заметно повышает надежность работы устройства. Источники информации 1. А.с. СССР 812673, МПК 6547738, 1979. 2. А.с. СССР 565865, МПК 6547/38, 1975 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
