Декоративное стекло

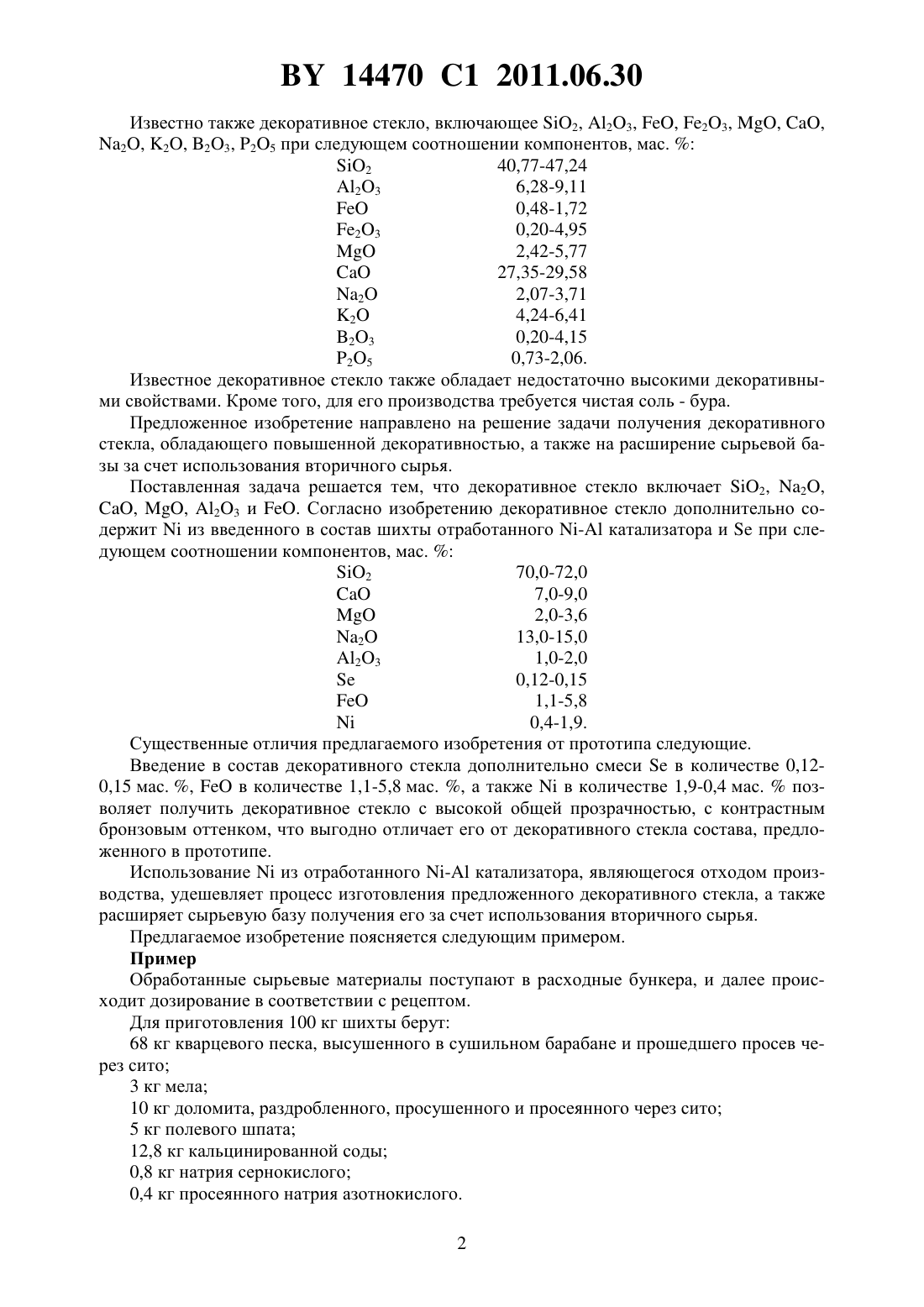

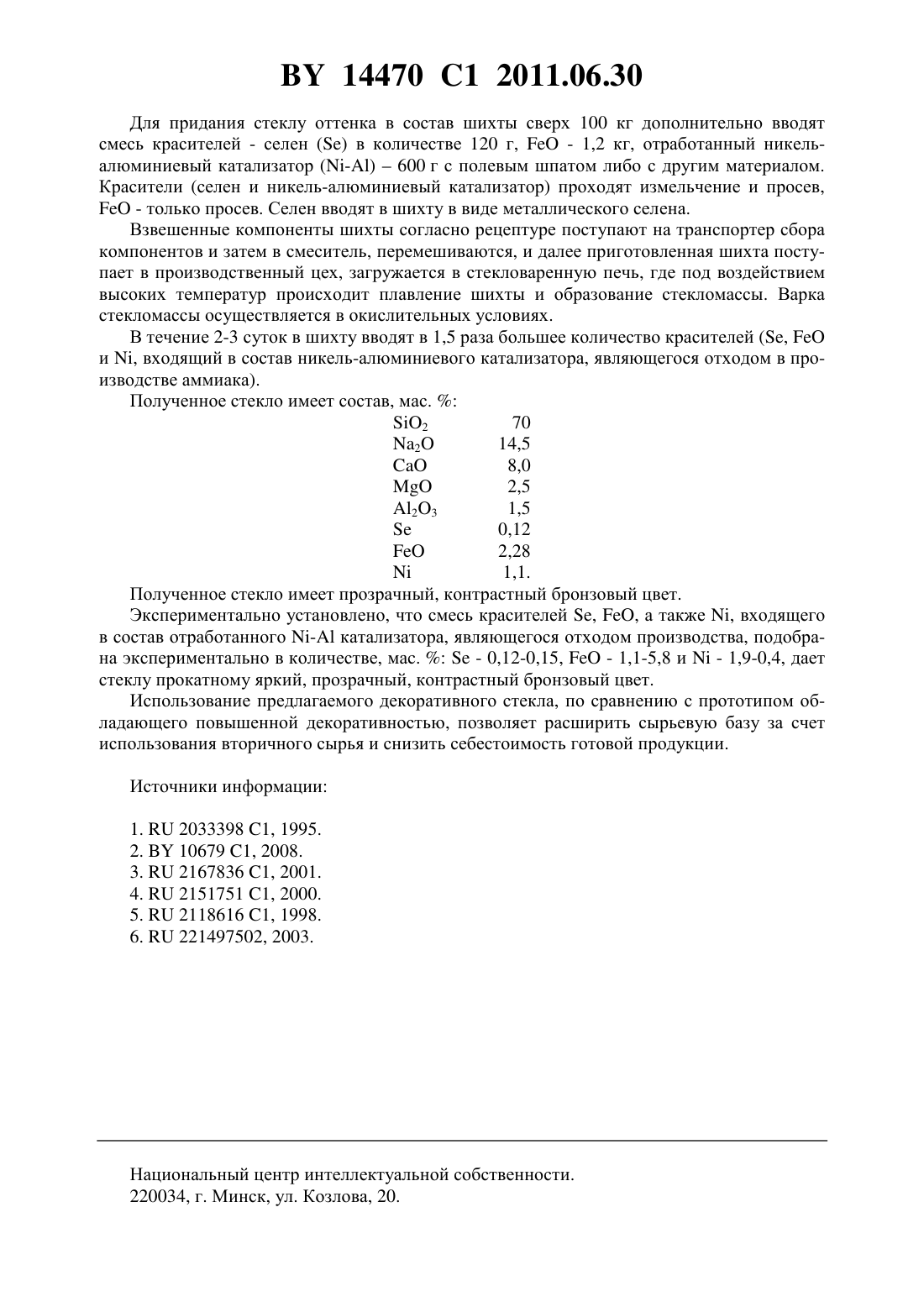

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Гродненский стеклозавод(72) Авторы Белова Елена Николаевна Рубец Александр Григорьевич Мушаков Александр Федорович Таранов Сергей Александрович Данейко Ольга Владимировна(73) Патентообладатель Открытое акционерное общество Гродненский стеклозавод(57) Декоративное стекло, включающее 2, 2, , , 23 и , отличающееся тем, что дополнительно содержитиз введенного в состав шихты отработанногокатализатора ипри следующем соотношении компонентов, мас.2 70,0-72,0 2 13,0-15,0 0,4-1,9. Изобретение относится к стекольной промышленности, в частности к составу декоративных стекол, которые могут быть использованы для производства цветных прокатных стекол. Известно декоративное стекло, содержащее 2, 23, 23, 2, 25, 2 при следующем соотношении компонентов, мас.2 45,0-53,5 23 5,0-9,3 23 18,5-28,2 2 8,5-10,0 25 1,8-4,0 2 5,5-9,0. Недостатком данного стекла является то, что оно обладает недостаточно высокой декоративностью и для его производства требуется дорогостоящее первичное сырье, в частности оксиды и соли. 14470 1 2011.06.30 Известно также декоративное стекло, включающее 2, 23, , 23, , ,2, 2, 23, 25 при следующем соотношении компонентов, мас.2 40,77-47,24 23 6,28-9,11 27,35-29,58 2 2,07-3,71 2 4,24-6,41 23 0,20-4,15 25 0,73-2,06. Известное декоративное стекло также обладает недостаточно высокими декоративными свойствами. Кроме того, для его производства требуется чистая соль - бура. Предложенное изобретение направлено на решение задачи получения декоративного стекла, обладающего повышенной декоративностью, а также на расширение сырьевой базы за счет использования вторичного сырья. Поставленная задача решается тем, что декоративное стекло включает 2, 2 , 23 и . Согласно изобретению декоративное стекло дополнительно содержитиз введенного в состав шихты отработанного - катализатора ипри следующем соотношении компонентов, мас.2 70,0-72,0 0,4-1,9. Существенные отличия предлагаемого изобретения от прототипа следующие. Введение в состав декоративного стекла дополнительно смесив количестве 0,120,15 мас. ,в количестве 1,1-5,8 мас. , а такжев количестве 1,9-0,4 мас.позволяет получить декоративное стекло с высокой общей прозрачностью, с контрастным бронзовым оттенком, что выгодно отличает его от декоративного стекла состава, предложенного в прототипе. Использованиеиз отработанного - катализатора, являющегося отходом производства, удешевляет процесс изготовления предложенного декоративного стекла, а также расширяет сырьевую базу получения его за счет использования вторичного сырья. Предлагаемое изобретение поясняется следующим примером. Пример Обработанные сырьевые материалы поступают в расходные бункера, и далее происходит дозирование в соответствии с рецептом. Для приготовления 100 кг шихты берут 68 кг кварцевого песка, высушенного в сушильном барабане и прошедшего просев через сито 3 кг мела 10 кг доломита, раздробленного, просушенного и просеянного через сито 5 кг полевого шпата 12,8 кг кальцинированной соды 0,8 кг натрия сернокислого 0,4 кг просеянного натрия азотнокислого. 2 14470 1 2011.06.30 Для придания стеклу оттенка в состав шихты сверх 100 кг дополнительно вводят смесь красителей - селенв количестве 120 г,- 1,2 кг, отработанный никельалюминиевый катализатор (-)600 г с полевым шпатом либо с другим материалом. Красители (селен и никель-алюминиевый катализатор) проходят измельчение и просев, - только просев. Селен вводят в шихту в виде металлического селена. Взвешенные компоненты шихты согласно рецептуре поступают на транспортер сбора компонентов и затем в смеситель, перемешиваются, и далее приготовленная шихта поступает в производственный цех, загружается в стекловаренную печь, где под воздействием высоких температур происходит плавление шихты и образование стекломассы. Варка стекломассы осуществляется в окислительных условиях. В течение 2-3 суток в шихту вводят в 1,5 раза большее количество красителей (,и , входящий в состав никель-алюминиевого катализатора, являющегося отходом в производстве аммиака). Полученное стекло имеет состав, мас.2 70 2 14,5 1,1. Полученное стекло имеет прозрачный, контрастный бронзовый цвет. Экспериментально установлено, что смесь красителей , , а также , входящего в состав отработанного - катализатора, являющегося отходом производства, подобрана экспериментально в количестве, ма.- 0,12-0,15,- 1,1-5,8 и- 1,9-0,4, дает стеклу прокатному яркий, прозрачный, контрастный бронзовый цвет. Использование предлагаемого декоративного стекла, по сравнению с прототипом обладающего повышенной декоративностью, позволяет расширить сырьевую базу за счет использования вторичного сырья и снизить себестоимость готовой продукции. Источники информации 1.2033398 1, 1995. 2.10679 1, 2008. 3.2167836 1, 2001. 4.2151751 1, 2000. 5.2118616 1, 1998. 6.221497502, 2003. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
