Каменная колонна

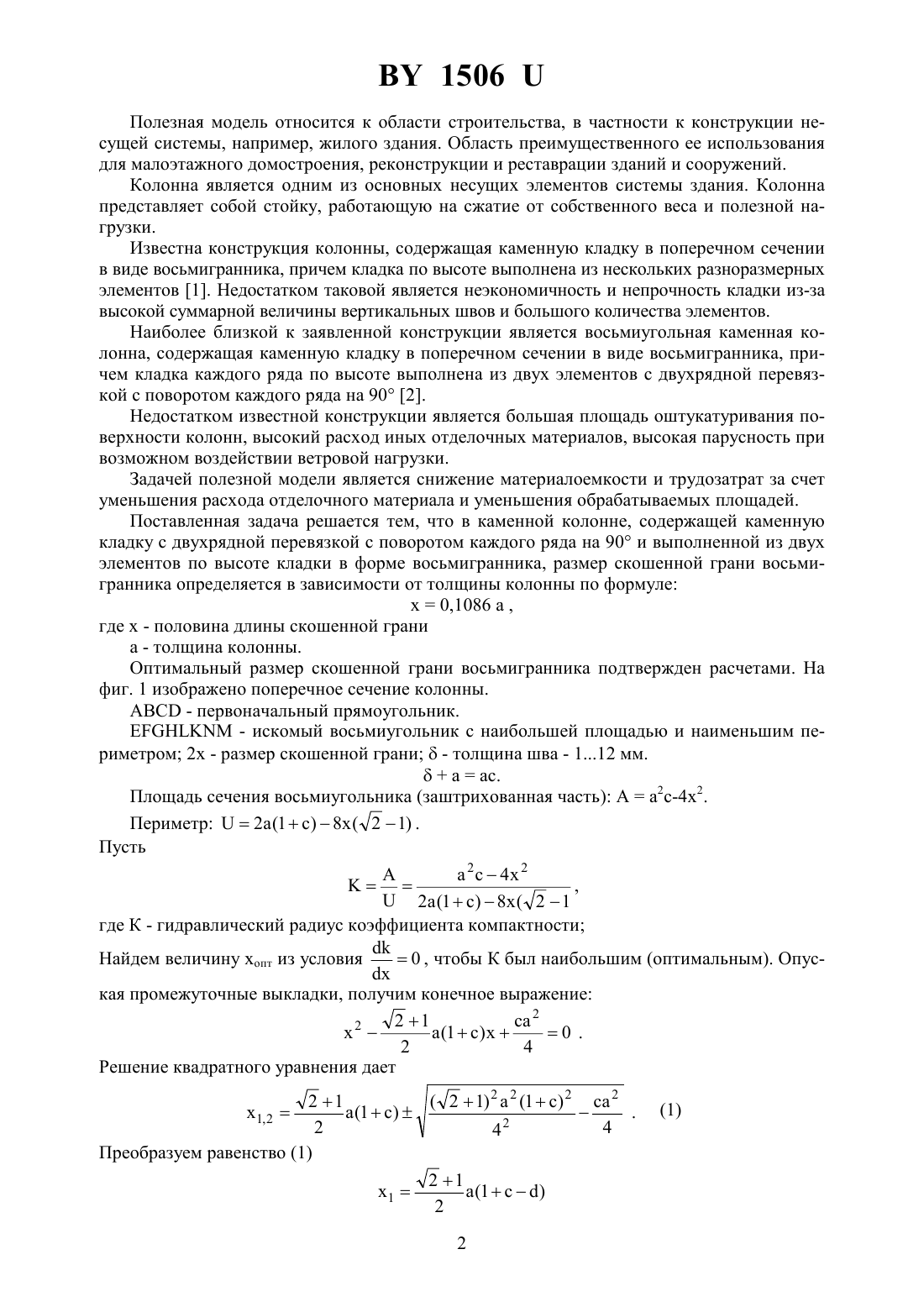

(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Аражи Халед Ракан(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная колонна, содержащая каменную кладку с двухрядной перевязкой с поворотом каждого ряда на 90, выполненная из двух элементов по высоте кладки в форме восьмигранника, отличающаяся тем, что размер скошенной грани восьмигранника определяется в зависимости от толщины колонны по формуле х 0,1086 а ,где х - половина длины скошенной грани а - толщина колонны.(56) 1. Пирогов Н.Д. Каменные работы. - Всесоюзное учебно-педагогическое издательство профтехиздат, 1961. - С. 193. 2. Рекомендации по применению бетонно-лицевого кирпича производства фирмы ФАГОТ // Изд. Кирпичного завода Украины, Луганской обл., 94505, г. Красный Луч,ул. Кислородная 2 (прилагается). 1506 Полезная модель относится к области строительства, в частности к конструкции несущей системы, например, жилого здания. Область преимущественного ее использования для малоэтажного домостроения, реконструкции и реставрации зданий и сооружений. Колонна является одним из основных несущих элементов системы здания. Колонна представляет собой стойку, работающую на сжатие от собственного веса и полезной нагрузки. Известна конструкция колонны, содержащая каменную кладку в поперечном сечении в виде восьмигранника, причем кладка по высоте выполнена из нескольких разноразмерных элементов 1. Недостатком таковой является неэкономичность и непрочность кладки из-за высокой суммарной величины вертикальных швов и большого количества элементов. Наиболее близкой к заявленной конструкции является восьмиугольная каменная колонна, содержащая каменную кладку в поперечном сечении в виде восьмигранника, причем кладка каждого ряда по высоте выполнена из двух элементов с двухрядной перевязкой с поворотом каждого ряда на 90 2. Недостатком известной конструкции является большая площадь оштукатуривания поверхности колонн, высокий расход иных отделочных материалов, высокая парусность при возможном воздействии ветровой нагрузки. Задачей полезной модели является снижение материалоемкости и трудозатрат за счет уменьшения расхода отделочного материала и уменьшения обрабатываемых площадей. Поставленная задача решается тем, что в каменной колонне, содержащей каменную кладку с двухрядной перевязкой с поворотом каждого ряда на 90 и выполненной из двух элементов по высоте кладки в форме восьмигранника, размер скошенной грани восьмигранника определяется в зависимости от толщины колонны по формуле х 0,1086 а ,где х - половина длины скошенной грани а - толщина колонны. Оптимальный размер скошенной грани восьмигранника подтвержден расчетами. На фиг. 1 изображено поперечное сечение колонны.- первоначальный прямоугольник.- искомый восьмиугольник с наибольшей площадью и наименьшим периметром 2 х - размер скошенной грани- толщина шва - 112 мм.аас. Площадь сечения восьмиугольника (заштрихованная часть) Аа 2 с-4 х 2. Периметр 2 (1)8 ( 21) . Пусть,2 (1)8 ( 21 где К - гидравлический радиус коэффициента компактности 0 , чтобы К был наибольшим (оптимальным). ОпусНайдем величину хопт из условия кая промежуточные выкладки, получим конечное выражение 2 12 2(1)0 . 2 4 Решение квадратного уравнения дает 2 1 При 1 К имеет максимальное значение, при х 2 - минимальное. Определим 1 для квадратного в плане сечения, т.е. для с 1, из выражения (2),82, тогда 10,1086. Из всех возможных размеров скошенных граней предлагаемый размер дает наилучшие изопериметрические характеристики. Колонны могут изготавливаться без перевязки рядов при наличии горизонтальной косвенной арматуры, расположенной перпендикулярно вертикальным швам кладки. Полезная модель поясняется чертежом. На фиг. 2 представлен вид колонны сбоку, на фиг. 3 - вид А-А, поперечное сечение восьмигранной колонны, выполненной из двух элементов со скошенными гранями длиной 2 х, на фиг. 4 - вид В-В, вид А-А с поворотом на 90. Каменная колонна содержит каменную кладку 1 с двухрядной перевязкой 2. Предлагаемая колонна изготавливается на проектном месте следующим образом. Выполняется каменная кладка 1 в определенной системе. Камни со скошенными гранями укладываются на раствор в выбранном порядке с полным заполнением вертикальных и горизонтальных швов. При этом каменная кладка осуществляется с двухрядной перевязкой 2 при повороте каждого ряда на 90 и выполнена из двух элементов по высоте кладки в форме восьмигранника. Использование камней со скошенными гранями для кладки восьмигранных колонн обеспечивает снижение материалоемкости и трудозатрат при сохранении прочности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
