Декоративное устройство для демонстрации голограмм

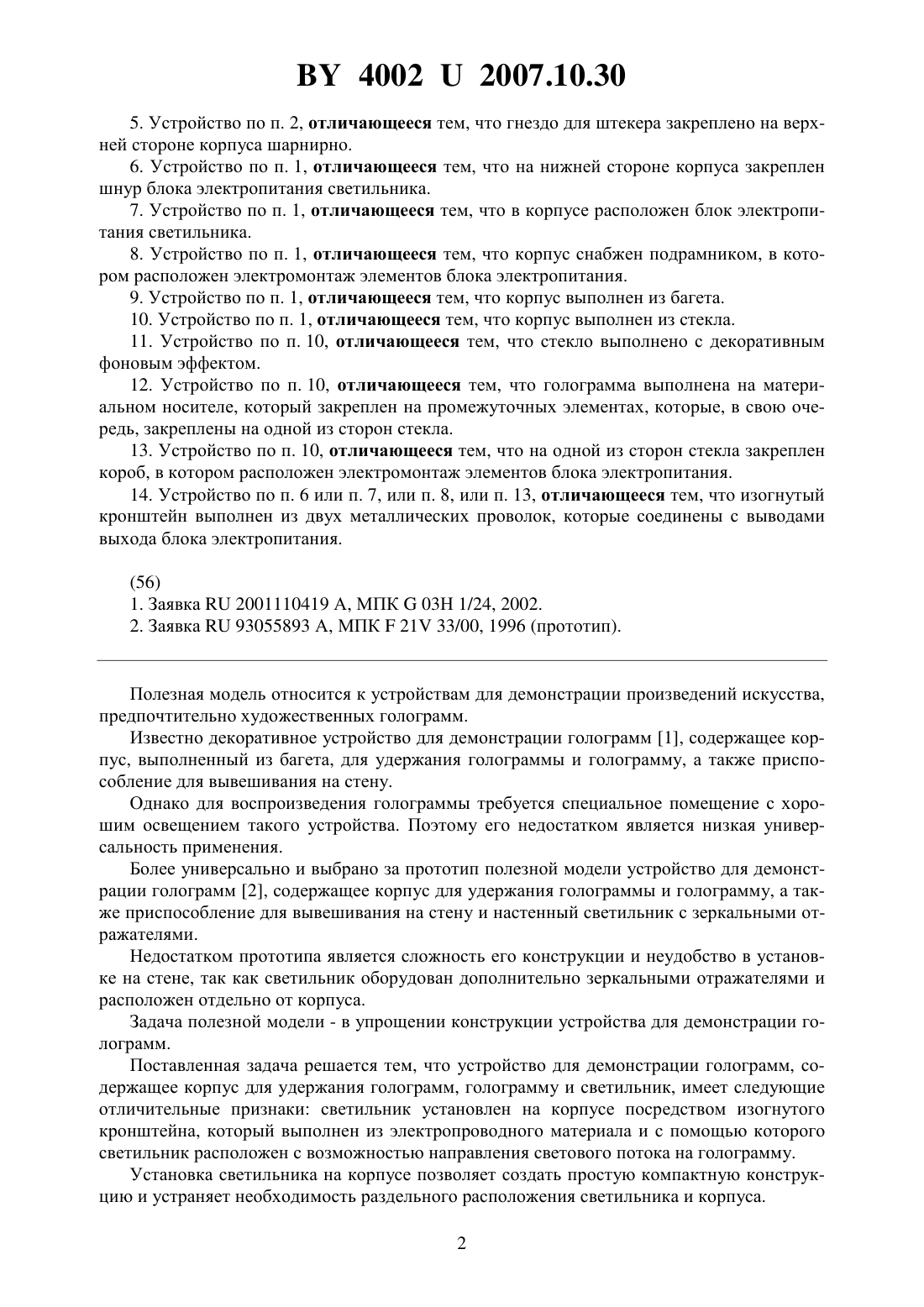

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДЕКОРАТИВНОЕ УСТРОЙСТВО ДЛЯ ДЕМОНСТРАЦИИ ГОЛОГРАММ(71) Заявитель Общество с ограниченной ответственностью Магия света(72) Авторы Танин Леонид Викторович Моисеенко Петр Васильевич Танина Людмила Николаевна Кочетков Геннадий Яковлевич Гинак Сергей Николаевич Короленко Альберт Андреевич(73) Патентообладатель Общество с ограниченной ответственностью Магия света(57) 1. Устройство для демонстрации голограмм, содержащее корпус для удержания голограмм, голограмму и светильник, отличающееся тем, что светильник установлен на корпусе посредством изогнутого кронштейна, который выполнен из электропроводного материала и при помощи которого светильник расположен с возможностью направления светового потока на голограмму. 2. Устройство по п. 1, отличающееся тем, что корпус снабжен местом для вставки изогнутого кронштейна. 3. Устройство по п. 2, отличающееся тем, что это место выполнено в виде гнезда для штекера, который закреплен на изогнутом кронштейне. 4. Устройство по п. 1, отличающееся тем, что светильник закреплен на кронштейне шарнирно. 40022007.10.30 5. Устройство по п. 2, отличающееся тем, что гнездо для штекера закреплено на верхней стороне корпуса шарнирно. 6. Устройство по п. 1, отличающееся тем, что на нижней стороне корпуса закреплен шнур блока электропитания светильника. 7. Устройство по п. 1, отличающееся тем, что в корпусе расположен блок электропитания светильника. 8. Устройство по п. 1, отличающееся тем, что корпус снабжен подрамником, в котором расположен электромонтаж элементов блока электропитания. 9. Устройство по п. 1, отличающееся тем, что корпус выполнен из багета. 10. Устройство по п. 1, отличающееся тем, что корпус выполнен из стекла. 11. Устройство по п. 10, отличающееся тем, что стекло выполнено с декоративным фоновым эффектом. 12. Устройство по п. 10, отличающееся тем, что голограмма выполнена на материальном носителе, который закреплен на промежуточных элементах, которые, в свою очередь, закреплены на одной из сторон стекла. 13. Устройство по п. 10, отличающееся тем, что на одной из сторон стекла закреплен короб, в котором расположен электромонтаж элементов блока электропитания. 14. Устройство по п. 6 или п. 7, или п. 8, или п. 13, отличающееся тем, что изогнутый кронштейн выполнен из двух металлических проволок, которые соединены с выводами выхода блока электропитания. Полезная модель относится к устройствам для демонстрации произведений искусства,предпочтительно художественных голограмм. Известно декоративное устройство для демонстрации голограмм 1, содержащее корпус, выполненный из багета, для удержания голограммы и голограмму, а также приспособление для вывешивания на стену. Однако для воспроизведения голограммы требуется специальное помещение с хорошим освещением такого устройства. Поэтому его недостатком является низкая универсальность применения. Более универсально и выбрано за прототип полезной модели устройство для демонстрации голограмм 2, содержащее корпус для удержания голограммы и голограмму, а также приспособление для вывешивания на стену и настенный светильник с зеркальными отражателями. Недостатком прототипа является сложность его конструкции и неудобство в установке на стене, так как светильник оборудован дополнительно зеркальными отражателями и расположен отдельно от корпуса. Задача полезной модели - в упрощении конструкции устройства для демонстрации голограмм. Поставленная задача решается тем, что устройство для демонстрации голограмм, содержащее корпус для удержания голограмм, голограмму и светильник, имеет следующие отличительные признаки светильник установлен на корпусе посредством изогнутого кронштейна, который выполнен из электропроводного материала и с помощью которого светильник расположен с возможностью направления светового потока на голограмму. Установка светильника на корпусе позволяет создать простую компактную конструкцию и устраняет необходимость раздельного расположения светильника и корпуса. 2 40022007.10.30 Применение для этой цели изогнутого кронштейна направлено для обеспечения возможности расположения светильника оптимально относительно голограммы. Выполнение светильника из электропроводного материала позволит подводить к нему безопасное напряжение порядка 12 вольт через отдельный или через встроенный в корпус блок питания. Это также направлено на упрощение конструкции всего устройства. Расположение с помощью изогнутого кронштейна светильника с возможностью направления светового потока на голограмму позволит более четко и контрастно передать сущность воспроизводимой голограммы, так как сам светильник можно сориентировать таким образом, что он, не мешая обозрению голограммы, будет под определенным углом выполнять описанный выше оптический эффект. Это гораздо проще сделать, чем в прототипе 2. Вариантами выполнения декоративного устройства для демонстрации голограмм могут быть нижеследующие корпус снабжен местом для вставки изогнутого кронштейна это место выполнено в виде гнезда для штекера, который закреплен на изогнутом кронштейне светильник закреплен на кронштейне шарнирно гнездо для штекера закреплено на корпусе шарнирно на нижней стороне корпуса закреплен шнур электропитания светильника в корпусе расположен блок электропитания светильника корпус снабжен подрамником с электромонтажем элементов электропитания корпус выполнен из багета корпус выполнен из стекла стекло выполнено с декоративным фоновым эффектом голограмма выполнена на материальном носителе, который закреплен на промежуточных элементах, которые закреплены на одной из сторон стекла на одной из сторон стекла закреплен короб, в котором расположен электромонтаж элементов блока электропитания изогнутый кронштейн выполнен из двух металлических проволок, которые соединены с выводами выхода блока электропитания. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показана конструкция устройства, в котором корпус выполнен из багета. На фиг. 2 - вид в плане по фиг. 1. На фиг. 3 показана конструкция устройства, в котором корпус выполнен из стекла. На фиг. 4 показана схема воспроизведения голограммы. Устройство для демонстрации голограмм, содержащее корпус 1 для удержания голограмм 2, выполненных на материальном носителе 3. Верхняя сторона корпуса 1 снабжена местом для вставки изогнутого кронштейна 4, на котором закреплен, например, шарнирно светильник 5. Это может быть галогенная лампочка или светодиод. Изогнутый кронштейн 4 выполнен из двух металлических проволок 4 а и 4 б, которые соединены с выводами выхода блока электропитания 6. С помощью кронштейна 4 светильник 5 расположен с возможностью направления светового потока на голограмму 2. Место крепления изогнутого кронштейна 4 выполнено, например, в виде шарнирного гнезда 7 для штекера 8, который закреплен на изогнутом кронштейне 5. Причем и светильник 5 закреплен на кронштейне 4 шарнирно. На нижней стороне корпуса 1 может быть закреплен шнур 9 блока электропитания 6 светильника 5. Другим вариантом может быть расположение в корпусе 1 блока 6 электропитания светильника. Корпус 1 также может состоять из подрамника 10 с электромонтажем элементов блока 6 электропитания. Причем сам корпус может быть выполнен из багета 1 а (фиг. 1) или из стекла 1 б (фиг. 3), которое может быть снабжено декоративным фоновым эффектом, желательно под фон и сюжет демонстрируемой голограммы. 3 40022007.10.30 Голограмма 2 может быть выполнена на материальном носителе 3, который закреплен на промежуточных элементах 11, которые закреплены на одной из сторон стекла 1 б(фиг. 3). На одной из сторон стекла 1 б возможно закрепление короба 12, в котором расположен электромонтаж элементов блока электропитания 6. Вариант расположения светильника 5 по отношению к голограмме 2 и глазам 13 наблюдателя показан на фиг. 4. При этом в качестве светильника применена галогенная лампа с напряжением 12 вольт, так как она имеет большой срок службы, небольшие размеры и,благодаря своему рефлектору, может концентрировать свет в узкий телесный угол, что способствует более качественному воспроизведению и наблюдению голограммы 2. Декоративное устройство для демонстрации голограмм работает следующим образом. Его вывешивают на стене помещения, включают блок электропитания 6 и с помощью шарнирных соединений гнезда 7 с корпусом 1 и светильника 5 с кронштейном 4 добиваются нужных углов расположения перед наблюдателем, выявляя нужный эффект воспроизведения голограммы 2 с помощью направленного на нее луча светильника 5. Таким образом, компактное и простое по конструкции устройство для демонстрации голограмм позволит качественно воспроизводить заложенный в них художественный замысел. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
