Бетоносмесительная установка

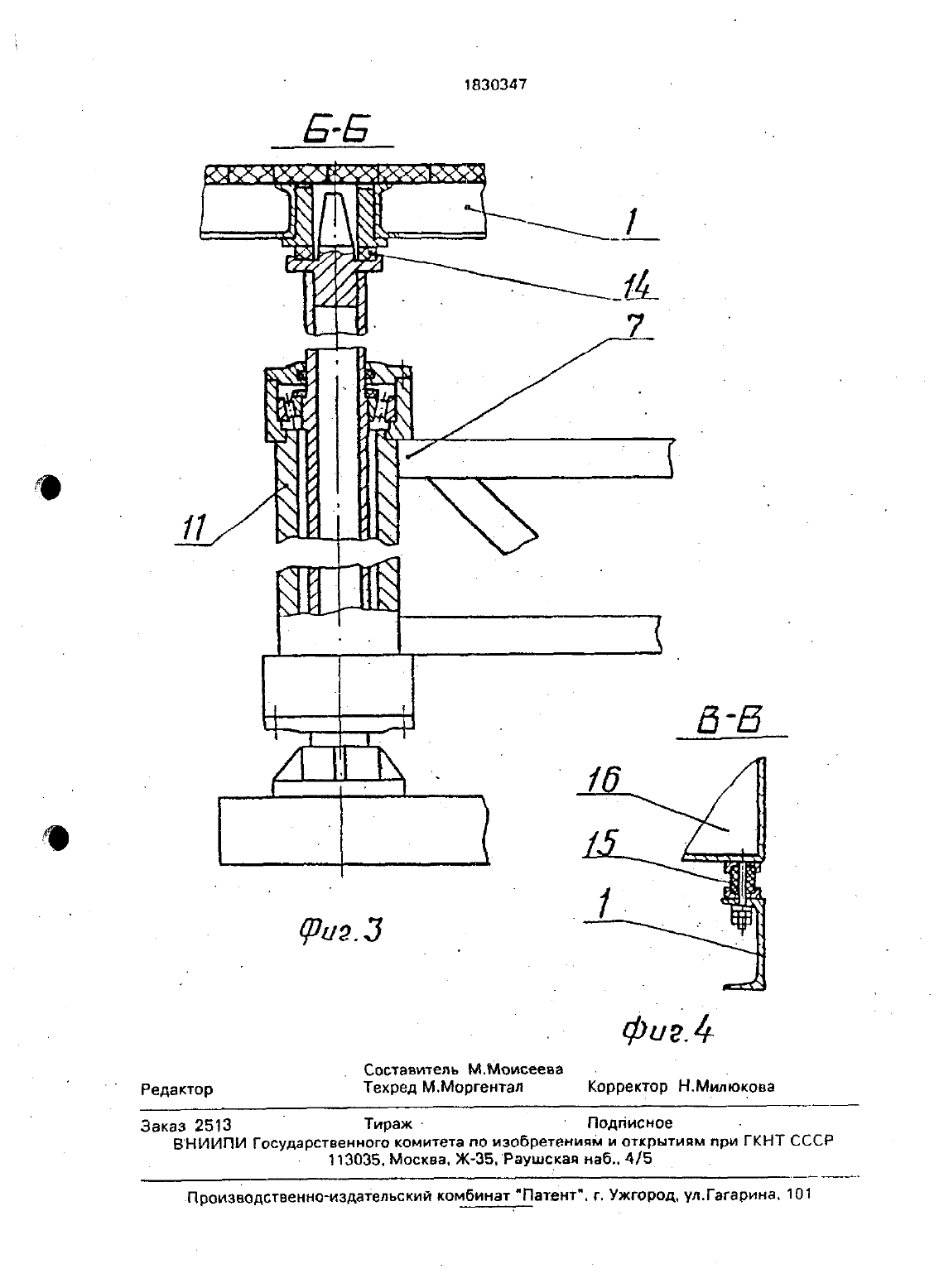

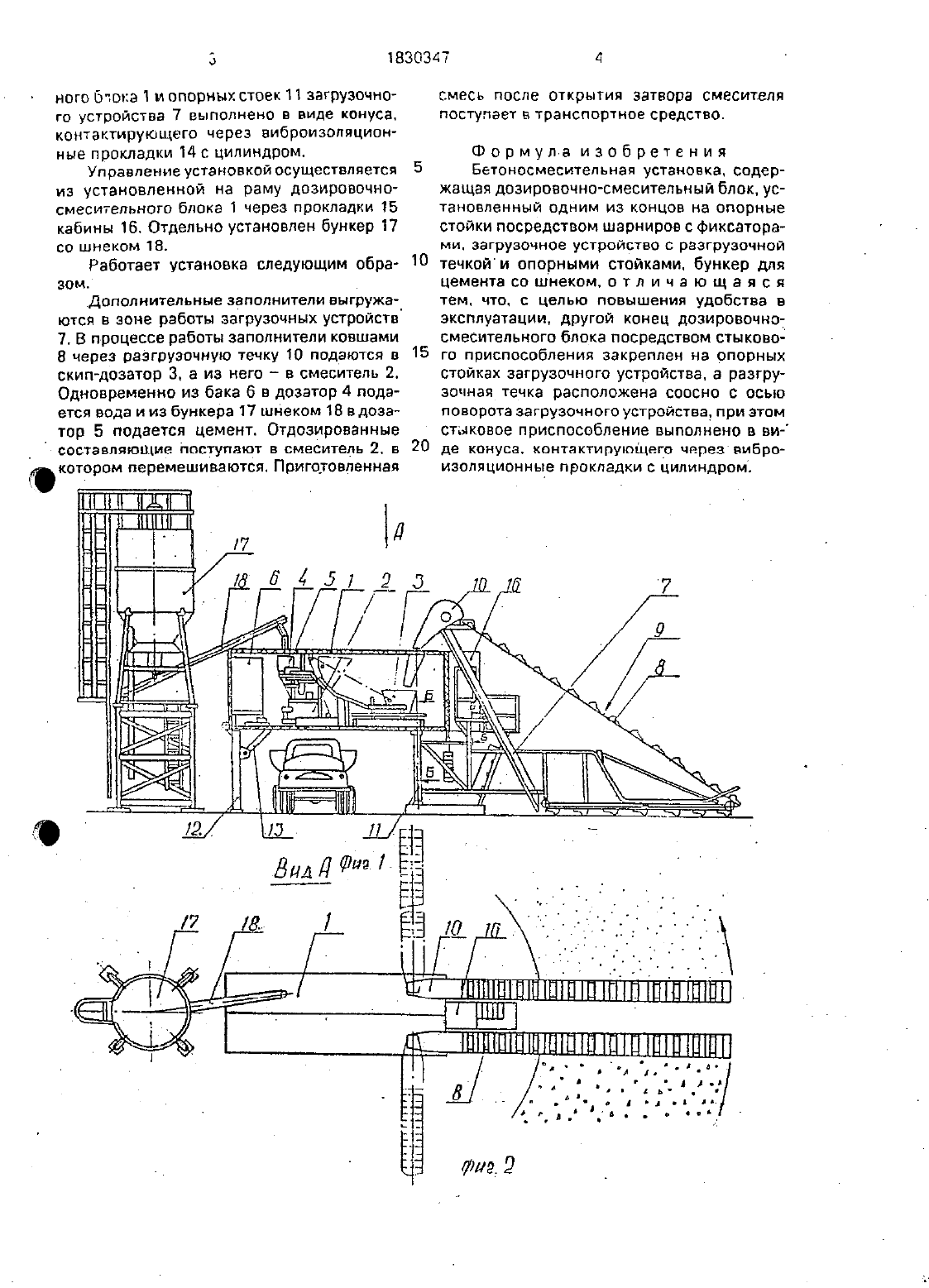

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКгосуддрстввычов пдтвнтнов ведомство СССР(57) Использование в оборудовании для приготовления бетонных смесителей и раствора. Сущность установка содержит дозировочно-смесителъный блок. установленный одним из концов на опорные стойки посредством шарниров сфиксаторами, загрузочноеИзобретение относится к оборудоват ниэо для приготовления бетонных смесей и раствора и может быть использовано в строительстве. а также в промышленности стройматериалов.На фиг,1 показан общий вид устройства С разрезом подоэировочно-смеситвпьному блоку на фиг.2 вид А на фиг.1 на фиг. 3 сечение Бд-Б на фиг 1 на фигА сечение ВВ на фит.Бетоносмесительная установка содержит дозирование-смесительный блок -1 со смесителем 2. спином-дозатором заполни телей 3. дозаторами воды 4 и цемента 5.баком для воды Б и загрузочные устройства 7.тю езщлщ устройство с разгрузочной течкой и опорными стойками. бункер для цемента со шнеком. Загрузочное устройство выполнено в виде установленной с возможностью поворота стрелы со смонтированными на ней ковшами. соединенными между собой посредством приводной цепи. Другой конец дозирезонно-смесительного блока посредством стыкового приспособления закреплен на опорных стойках загрузочного устройства. Разгрузочная течка расположена соосно оси поворота загрузочного устройства. Стыковое приспособление выполнено в виде конуса. контактирующегочерез виброизоляционные прокладки с цилиндромпдил.Загрузочное устройство выполнено вта стрелы со смонтированными на ней ковщами 8. соединенными между собой посредством приводной цепи 9. снабжено разгрузочной точкой 10 и установлено на опорные стойки 11. .Разгрузочная течка- Ю расположена соосно оси поворота загрузочного устройства 7 . .Дозировочно-смесительный блок 1 выполнен изолированным. установлен одним из концов на опорные стойки 12 с раскосами 13 посредством шарниров и фиксаторами.другой конец дозировочно-смесительного блока 1 посредством стыкового приспособленип закреплен на опорных стойках 11 загрузочного устройства 7. Стыковое приспособление дозировочно-смеситепь 1830347 АОПИСАНИЕ ИЗОБРЕТЕНИЯ УтТБРФЭА К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ --1ного Блока 1 и опорных стоек 11 загрузочного устройства 7 выполнено в виде конуса. контактирующего через виброизоляционные прокладки 14 С ЦИПИНДРОМ Управление установкой осуществляется из установленной на раму дозировочно смесительного блока 1 через прокладки 15 кабины 16. Отдельно установлен бункер Г со шнеком 18.Работает установка следующим обраЗОМ.Дополнительные заполнители выгружа ются в зоне работы загрузочных устройств 7. В процессе работы заполнители ковшами 8 через разгрузочную течку 10 подаются в скин-дозатор 3. а из него т в смеситель 2. Одновременно из бака 6 в дозатор 4 подается аода и из бункера 17 шнеком 18 вдоза тор 5 подается цемент. Отдозированныесмесь после открытия затвора смесителя поступает в транспортное средство.Бетоносмеситепьная установка. содержащая дозировочно-смесителъный блок. установленный одним из концов на опорные стойки посредством шарниров с фиксатора ми. загрузочное устройство с разгрузочной течкойи опорными стойками. бункер для цемента со шнеком. о т л и ч а ю щ а я с я тем. что. с целью повышения удобства в эксплуатации, другой конец дозировочнот смесительного блока посредством стыковод го приспособления закреплен на опорных стойках загрузочного устройства. а разгрузочная течка расположена соосно с осью поворота загрузочного устройства, при этомСТЫКОВОЕ ППИСПОСОПЗНИВ ВЫПОЛНЕНО В ВИ.Де КОНУСЗ. КОНТЭКТИрУЮ-ЦЕГО ЧВЕМШЗВИБПО изоляционные прокладки с цилиндром.Составитель Ммоисеева Редактор Техред Мморгентал Корректор НмилюноваЗаказ 2513 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. ЖЗ 5. Раушсусая наб 4/5
