Устройство для изготовления ребристых трубчатых радиаторов из плоских труб

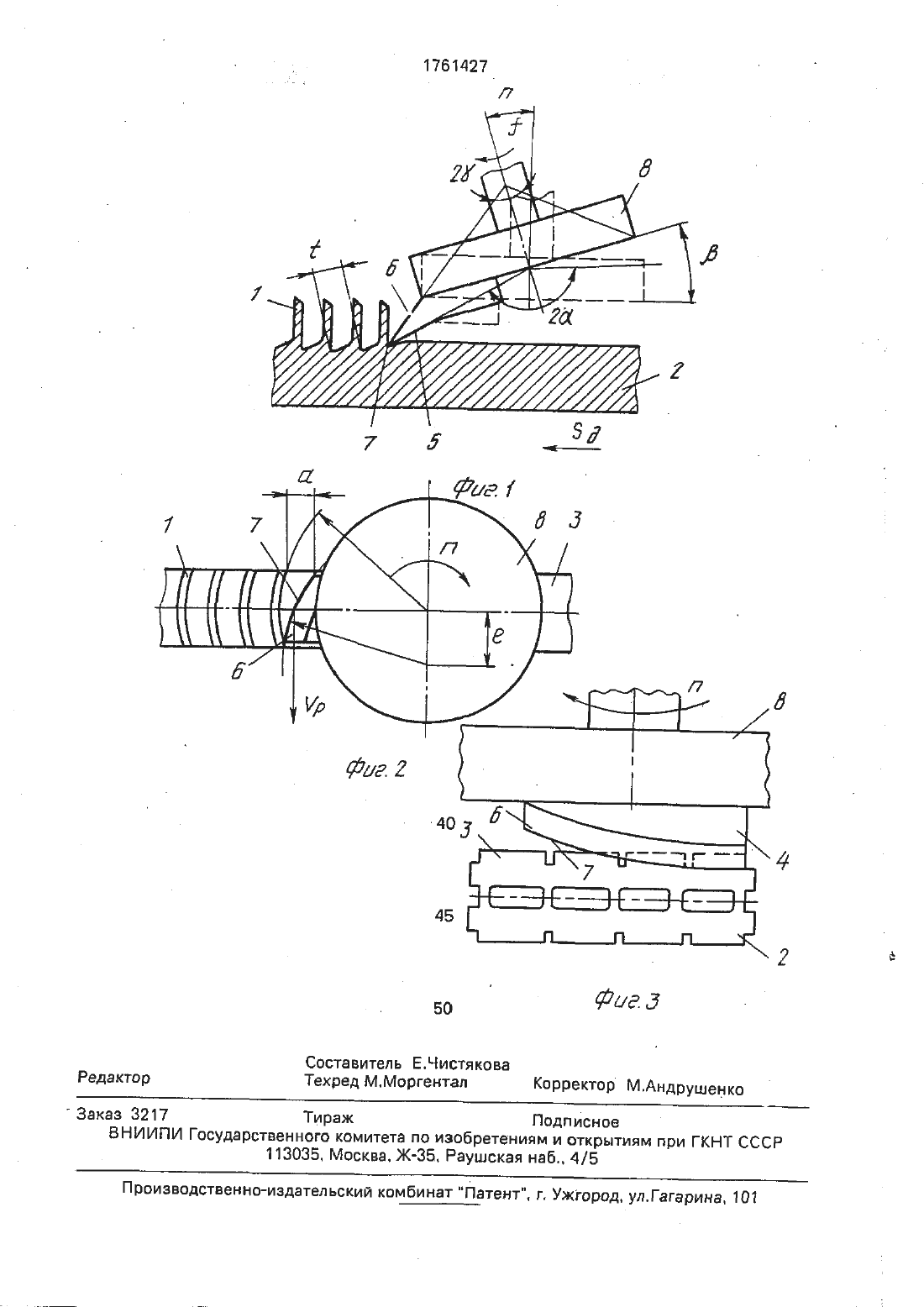

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИ КПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССРРЕБРИСТЫХ ТРУБЧАТЫХ РАДИАТОРОВ ИЗ ПЛОСКИХ ТРУБ(57) Изобретение относится к обработке метаплов давлением. в частности к устройствам для получения оребренных теплообменников из плоских труб. Цель повышение производительности и улучшение теплообменных характеристик. Получение ребер 1 на плоских трубах 2 с выступамиустройствам ДЛЯ ПОЛУЧЕНИЯ оребрения наЦелью изобретения является повышение производительности и улучшение теплопередающих характеристик радиаторов.На фиг.1 изображена принципиальная схема способа на фиг.2 схема способа. вид сверху на фиг.3 вид с торца трубы на режущую кромку резца трубы.Изготовление ребристых трубчатых радиаторов из плоских труб заключается в получении ребер 1 на плоской трубе 2 с выступами З на наружной поверхности. перемещающейся в осевом направлении со скоростью 59 и подвергающейся воздействию резца 4. совершающего вращательное движение в плоскости. параллельной пло 2на наружной поверхности производится пу-тем подрезания слоя металла и его отгибания с помощью вращающегося резца в плоскости. параллельной плоскости трубы 2 или наклонной к ней под углом. не превышающим 15. Задняя поверхность б резца и передняя его поверхность б. образующие режущую кромку 7. выполнены коническими. Резец установлен на шланшайбе 8 так. что задняя коническая поверхность соосна оси вращения. а ось передней конической поверхности 6 смещена параллельно в направлении. перпендикулярном оси вращения планшайбы. Скорость вращения резца и осевое перемещение трубы должны быть согласованы между собой и требуемым шагом ребер. 3 ил.скости трубы 2 или наклонной к ней под небольшим угломБ (не превышающем 15),причем задняя-поверхность 5 и передняя поверхность б резца 4, образующие режущую кромку Т. образованы коническими поверхностями. Резец 4 установлен на вращающейся планшайбе 8 таким образом. что коническая поверхность. образующая заднюю поверхность 5 с конусностью 20 . соосна оси вращения планшайбы 8 с резцом 4. а ось конической поверхности. обраэующей переднюю поверхность 6 с конусностью 2 усмещена на величину е параллельно в направлении. перпендикулярном оси вращения резца 4. в сторону скорости резания. Резец 4 своей режущей кромкой 7 воздействует на плоскую трубу 2 таким образом, что передний участок ее контактируете верхней кромкой выступов 23 трубы 2. а задняя кромка расположена в плоскости. проходящей через основание выступов 3. Таким образом. режущая кромка 7 плавно углубляется от верхней кромки выступов 3 до их оснований. Резец 4 при своем вращении подрезаегс плоскости трубы 2 слой металла (ребро) и отгибает его. сохраняя прочное сцепление с основой. За один оборот инструмента ( в случае расположения на планшайбе одного резца) плоская труба перемещается на шаг ребер и затем инструмент срезает следующее ребро. данное устройство позволяет нарезать ребра при постоянной подаче трубы. при этом частоту вращения резца п необходимо согласовать со скоростью осевого перемещения(подачи) трубы следующим образом Е вы где 59 скорость осевого перемещения трубы. мм/мин т шаг ребер ммМ число резцов. равномерно расположенных на планшайбе. чДля получения тонких и высоких ребер необходимо обеспечить конусность поверхности образующей заднюю поверхность в пределах 2 а 1 Б 517 б а поверхности образующей переднюю поверхность в пределах 2 у 125-135. При выполнении таких условий обеспечивается минимальная усадка подрезаемого слоя и наибольшая высота ребер на детали.Наклонное расположение плоскости вращения резца необходимо для осуществления контакта его с одной диаметрально противоположной стороны планшайбы 8,для предотвращения повреждения нареванных ребер. однако при этом ребра имеют незначительное изменение высоты по их длине. причем, чем меньше угол Ди больше диаметр планшайбы, тем меньше эта разница. При параллельном расположении плоскости вращения резца можно обрабатывать короткие трубы. у которыхдлина их меньше диаметра вращения кромки 7 резца. Причем. чем меньше угол накло на плоскости вращения резца. тем большуювысоту ребер можно получить. Использование предлагаемого устройства изготовления радиаторов из плоских труб позволяет повысить производительность процесса нарезания оребрения за счет возможности значительного увеличения скорости вращения инструмента при одновременном увеличении подачи (осевого перемещения трубы). а также улучшить теплопередающие характеристики радиаторов за счет возможности получения тонких и высоких ребер с малым шагом их расположения. т.е. за счет увеличения активной площади теплообменников. Кроме того. предлагаемый метод может быть реализован на универсальнофрезерных станках.Устройство для изготовления ребристых трубчатых радиаторов из плоских труб содержащее поворотную планшайбу. связанную с приводом вращения. установленный на ней резец с рабочими передней и задней поверхностями. подвижный стол для размещения заготовки. расположенный под планшайбой. о тл и ч а ю щ е е с я тем. что. с целью повышения производительности и улучшения теплопередающих характеристик радиаторов. ось поворота планшайбы расположена . перпендикулярно плоскости стола или наклонно под углом. не превышающим 15 внаправлению подачи, передняя и задняя поверхности резца имеют коническую форму. он закреплен непосредственно на торцевой поверхности планшайбы у ее периферии. оси конических поверхностей резца расположены в одной плоскости с осью поворота планшайбы. при этом коническая поверхность. образующая заднюю поверхность резца. соосна с осью вращения планшайбы. а ось передней конической поверхности смещена в плоскости, перпендикулярной оси поворота планшайбы.50 Шаха З Составитель Е.Чистякова Редактор Техред Мморгентал Корректор мАндрушенко Заказ 3217 Тираж Подписное лВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35. Раушская наб 4/5
