Устройство для контроля качества заточки или степени износа ножей режущего аппарата кормоуборочного комбайна

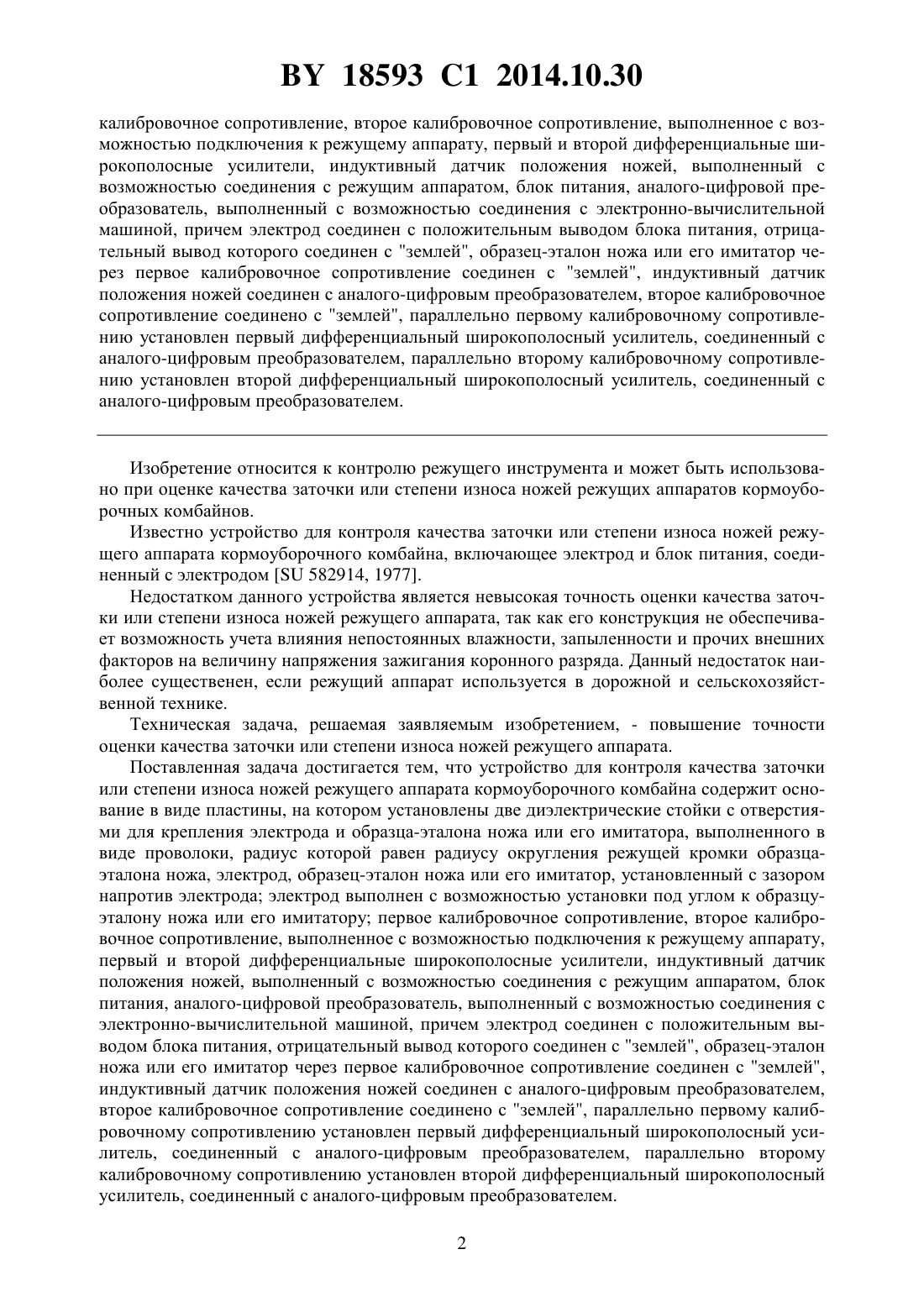

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА ЗАТОЧКИ ИЛИ СТЕПЕНИ ИЗНОСА НОЖЕЙ РЕЖУЩЕГО АППАРАТА КОРМОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Рехлицкий Олег Валентинович Соловей Николай Федорович Кравченко Владимир Владимирович Короткевич Сергей Васильевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Устройство для контроля качества заточки или степени износа ножей режущего аппарата кормоуборочного комбайна, содержащее основание в виде пластины, на котором установлены две диэлектрические стойки с отверстиями для крепления электрода и образцаэталона ножа или его имитатора, выполненного в виде проволоки, радиус которой равен радиусу округления режущей кромки образца-эталона ножа, электрод, образец-эталон ножа или его имитатор, установленный с зазором напротив электрода электрод выполнен с возможностью установки под углом к образцу-эталону ножа или его имитатору первое 18593 1 2014.10.30 калибровочное сопротивление, второе калибровочное сопротивление, выполненное с возможностью подключения к режущему аппарату, первый и второй дифференциальные широкополосные усилители, индуктивный датчик положения ножей, выполненный с возможностью соединения с режущим аппаратом, блок питания, аналого-цифровой преобразователь, выполненный с возможностью соединения с электронно-вычислительной машиной, причем электрод соединен с положительным выводом блока питания, отрицательный вывод которого соединен с землей, образец-эталон ножа или его имитатор через первое калибровочное сопротивление соединен с землей, индуктивный датчик положения ножей соединен с аналого-цифровым преобразователем, второе калибровочное сопротивление соединено с землей, параллельно первому калибровочному сопротивлению установлен первый дифференциальный широкополосный усилитель, соединенный с аналого-цифровым преобразователем, параллельно второму калибровочному сопротивлению установлен второй дифференциальный широкополосный усилитель, соединенный с аналого-цифровым преобразователем. Изобретение относится к контролю режущего инструмента и может быть использовано при оценке качества заточки или степени износа ножей режущих аппаратов кормоуборочных комбайнов. Известно устройство для контроля качества заточки или степени износа ножей режущего аппарата кормоуборочного комбайна, включающее электрод и блок питания, соединенный с электродом 582914, 1977. Недостатком данного устройства является невысокая точность оценки качества заточки или степени износа ножей режущего аппарата, так как его конструкция не обеспечивает возможность учета влияния непостоянных влажности, запыленности и прочих внешних факторов на величину напряжения зажигания коронного разряда. Данный недостаток наиболее существенен, если режущий аппарат используется в дорожной и сельскохозяйственной технике. Техническая задача, решаемая заявляемым изобретением, - повышение точности оценки качества заточки или степени износа ножей режущего аппарата. Поставленная задача достигается тем, что устройство для контроля качества заточки или степени износа ножей режущего аппарата кормоуборочного комбайна содержит основание в виде пластины, на котором установлены две диэлектрические стойки с отверстиями для крепления электрода и образца-эталона ножа или его имитатора, выполненного в виде проволоки, радиус которой равен радиусу округления режущей кромки образцаэталона ножа, электрод, образец-эталон ножа или его имитатор, установленный с зазором напротив электрода электрод выполнен с возможностью установки под углом к образцуэталону ножа или его имитатору первое калибровочное сопротивление, второе калибровочное сопротивление, выполненное с возможностью подключения к режущему аппарату,первый и второй дифференциальные широкополосные усилители, индуктивный датчик положения ножей, выполненный с возможностью соединения с режущим аппаратом, блок питания, аналого-цифровой преобразователь, выполненный с возможностью соединения с электронно-вычислительной машиной, причем электрод соединен с положительным выводом блока питания, отрицательный вывод которого соединен с землей, образец-эталон ножа или его имитатор через первое калибровочное сопротивление соединен с землей,индуктивный датчик положения ножей соединен с аналого-цифровым преобразователем,второе калибровочное сопротивление соединено с землей, параллельно первому калибровочному сопротивлению установлен первый дифференциальный широкополосный усилитель, соединенный с аналого-цифровым преобразователем, параллельно второму калибровочному сопротивлению установлен второй дифференциальный широкополосный усилитель, соединенный с аналого-цифровым преобразователем. 2 18593 1 2014.10.30 Изложенная сущность изобретения поясняется фигурами, на которых изображены фиг. 1 - схема устройства для контроля качества заточки или степени износа ножей режущего аппарата кормоуборочного комбайна фиг. 2 - вид А на фиг. 1 (при установке электрода под углом к образцу-эталону ножа или его имитатору). Устройство для контроля качества заточки или степени износа ножей 1 режущего аппарата (на фигурах не обозначен) кормоуборочного комбайна, содержащего режущий барабан 2, включает в себя электрод 3 и блок 4 питания (источник высокого напряжения), которого соединен с электродом 3, а - соединен с землей. Устройство снабжено образцом-эталоном 5 ножа 1 или его имитатором, выполненным в виде проволоки, радиус которой равен радиусу округления режущей кромки образца-эталона 5 ножа 1. Образецэталон 5 или его имитатор установлен с зазором Б, равным 9-11 мм, против электрода 3 на одном основании 6. Основание 6 выполнено в виде пластины 7 с установленными на нем двумя стойками 8, выполненными из диэлектрика. В стойках 8 выполнены отверстия(на фиграх не обозначены), в которых и установлены образец-эталон 5 ножа 1 или его имитатор и электрод 3. Электрод 3 также может устанавливаться под углом к образцуэталону 5 ножа 1 или его имитатору, как показано на фиг. 2. Образец-эталон 5 или его имитатор через первое калибровочное сопротивление 9 соединен с землей. Режущий аппарат через второе калибровочное сопротивление 10 соединен с землей. Параллельно первому калибровочному сопротивлению 8 установлен первый дифференциальный широкополосный усилитель 11, соединенный с аналого-цифровым преобразователем 12. Параллельно второму калибровочному сопротивлению 10 установлен второй дифференциальный широкополосный усилитель 13, соединенный с аналого-цифровым преобразователем 12. Преобразователь 12 соединен с электронно-вычислительной машиной 14. Режущий аппарат через индуктивный датчик 15 положения ножей 1 соединен с аналогоцифровым преобразователем 12. Устройство для контроля качества заточки или степени износа ножей режущего аппарата кормоуборочного комбайна работает следующим образом. Оценку остроты ножей 1 производят с целью определения среднего радиуса округления режущей кромки каждого из ножей 1 определения радиусов округления режущих кромок ножей 1 в каждой точке. Для оценки среднего радиуса округления режущей кромки каждого из ножей 1 устанавливают основание 6 таким образом, чтобы электрод 3 был расположен параллельно режущим кромкам ножей 1 при расположении их при вращающемся барабане 2 на ближайшем от электрода 3 расстоянии, равном величине Б. Затем создают между электродом 3 и барабаном 2 и между электродом 3 и образцом-эталоном 5 электрическое поле путем включения блока 4 питания и подачи на электрод 3 напряжения порядка 1-2 кВ. Напряжение повышают до появления коронного разряда между электродом 3 и барабаном 2 и между электродом 3 и образцом-эталоном 5. Усилители 11 и 13 поднимают напряжение соответственно на сопротивлениях 9 и 10 до диапазона преобразования аналого-цифровым преобразователем 12. Индуктивный датчик 15 подает сигнал на преобразователь 12 о моменте регистрации величины напряжения на сопротивлении 10. Данная регистрация производится в тот момент, когда режущие кромки ножей 1 будут располагаться на расстоянии Б от электрода 3. Аналого-цифровой преобразователь 12 преобразует напряжение в цифровой сигнал, пригодный для обработки электронно-вычислительной машиной 14. Машина 14 обрабатывает цифровой сигнал и выдает информацию о возможности дальнейшей работы ножей 1 измельчающего барабана 2. Для оценки радиусов округления режущих кромок ножей 1 в каждой точке электрод 3 переустанавливают таким образом, чтобы он был размещен под углом к образцу-эталону 5. Между электродом 3 и барабаном 2 и между электродом 3 и образцом-эталоном 5 создается электрическое поле путем включения блока 4 питания и подачи на электрод 3 напря 3 18593 1 2014.10.30 жения порядка 1-2 кВ. Напряжение повышают до появления коронного разряда между электродом 3 и барабаном 2 и между электродом 3 и образцом-эталоном 5. Усилители 11 и 13 поднимают напряжение соответственно на сопротивлениях 9 и 10 до диапазона преобразования аналого-цифровым преобразователем 12. Индуктивный датчик 15 подает сигналы на преобразователь 12 о моментах регистрации величины напряжения на сопротивлении 10. Датчик 15 настраивается таким образом, чтобы данная регистрация производилась с необходимым шагом при оценке каждого ножа 1. Данная регистрация производится в те моменты, когда оцениваемые точки режущей кромки ножа 1 будут располагаться на расстоянии Б от электрода 3. Аналого-цифровой преобразователь 12 преобразует напряжение в цифровой сигнал, пригодный для обработки электронно-вычислительной машиной 14. Машина 14 обрабатывает цифровые сигналы и выдает информацию о возможности дальнейшей работы ножей 1 измельчающего барабана 2. Очевидно преимущество данного устройства. С его применением появляется возможность сравнивать оцениваемые ножи 1 (в отличие от прототипа) с образцом-эталоном 5 именно здесь и сейчас (оба находятся в одинаковых условиях одинаковая влажность, запыленность и прочее). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
