Гидроциклон

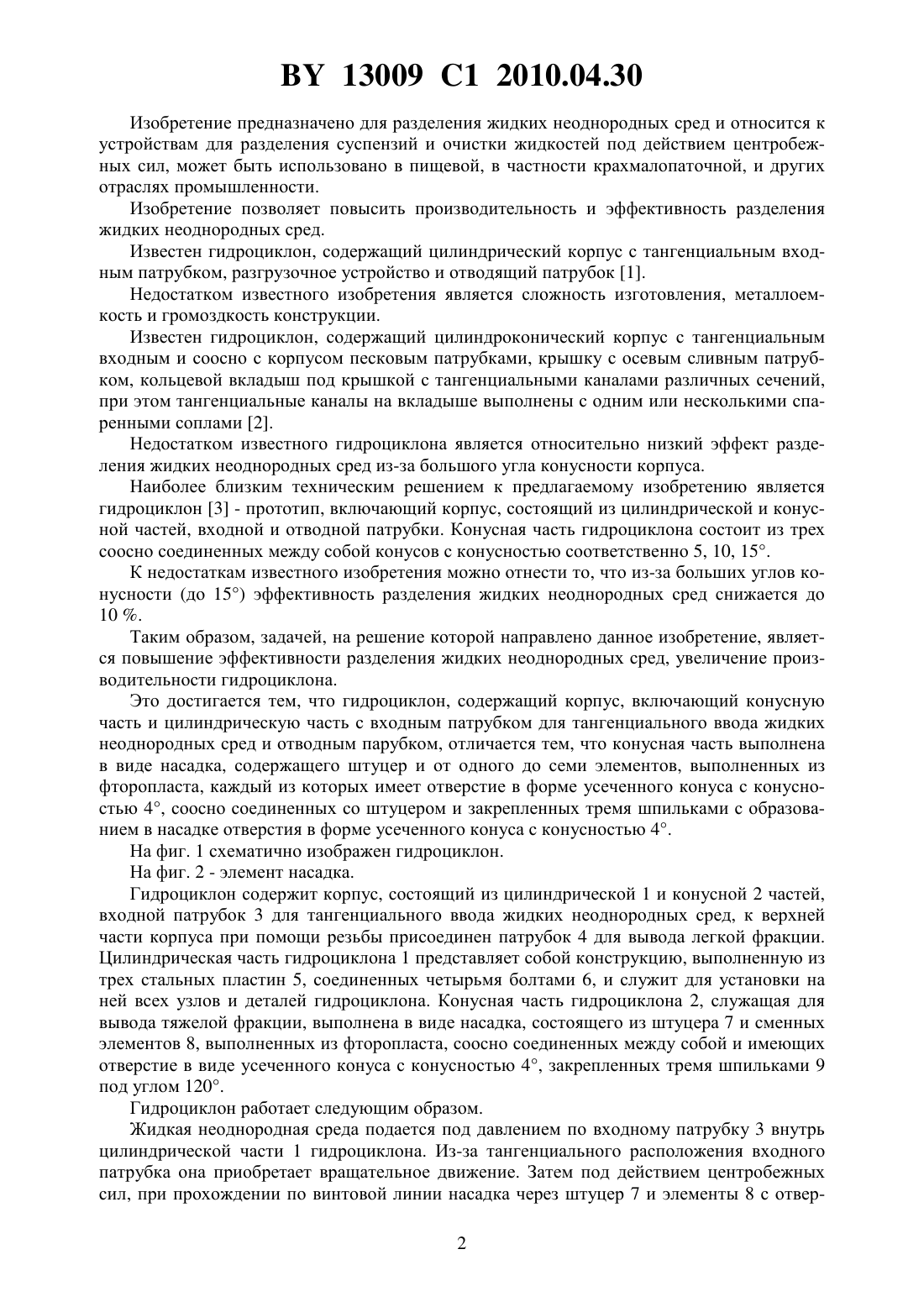

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Ловкис Зенон Валентинович Куликов Алексей Валентинович Зайченко Дмитрий Александрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) Гидроциклон, содержащий корпус, включающий конусную часть и цилиндрическую часть с входным патрубком для тангенциального ввода жидких неоднородных сред и отводным патрубком, отличающийся тем, что конусная часть выполнена в виде насадка,содержащего штуцер и от одного до семи элементов, выполненных из фторопласта, каждый из которых имеет отверстие в форме усеченного конуса с конусностью 4, соосно соединенных со штуцером и закрепленных тремя шпильками с образованием в насадке отверстия в форме усеченного конуса с конусностью 4. 13009 1 2010.04.30 Изобретение предназначено для разделения жидких неоднородных сред и относится к устройствам для разделения суспензий и очистки жидкостей под действием центробежных сил, может быть использовано в пищевой, в частности крахмалопаточной, и других отраслях промышленности. Изобретение позволяет повысить производительность и эффективность разделения жидких неоднородных сред. Известен гидроциклон, содержащий цилиндрический корпус с тангенциальным входным патрубком, разгрузочное устройство и отводящий патрубок 1. Недостатком известного изобретения является сложность изготовления, металлоемкость и громоздкость конструкции. Известен гидроциклон, содержащий цилиндроконический корпус с тангенциальным входным и соосно с корпусом песковым патрубками, крышку с осевым сливным патрубком, кольцевой вкладыш под крышкой с тангенциальными каналами различных сечений,при этом тангенциальные каналы на вкладыше выполнены с одним или несколькими спаренными соплами 2. Недостатком известного гидроциклона является относительно низкий эффект разделения жидких неоднородных сред из-за большого угла конусности корпуса. Наиболее близким техническим решением к предлагаемому изобретению является гидроциклон 3 - прототип, включающий корпус, состоящий из цилиндрической и конусной частей, входной и отводной патрубки. Конусная часть гидроциклона состоит из трех соосно соединенных между собой конусов с конусностью соответственно 5, 10, 15. К недостаткам известного изобретения можно отнести то, что из-за больших углов конусности (до 15) эффективность разделения жидких неоднородных сред снижается до 10 . Таким образом, задачей, на решение которой направлено данное изобретение, является повышение эффективности разделения жидких неоднородных сред, увеличение производительности гидроциклона. Это достигается тем, что гидроциклон, содержащий корпус, включающий конусную часть и цилиндрическую часть с входным патрубком для тангенциального ввода жидких неоднородных сред и отводным парубком, отличается тем, что конусная часть выполнена в виде насадка, содержащего штуцер и от одного до семи элементов, выполненных из фторопласта, каждый из которых имеет отверстие в форме усеченного конуса с конусностью 4, соосно соединенных со штуцером и закрепленных тремя шпильками с образованием в насадке отверстия в форме усеченного конуса с конусностью 4. На фиг. 1 схематично изображен гидроциклон. На фиг. 2 - элемент насадка. Гидроциклон содержит корпус, состоящий из цилиндрической 1 и конусной 2 частей,входной патрубок 3 для тангенциального ввода жидких неоднородных сред, к верхней части корпуса при помощи резьбы присоединен патрубок 4 для вывода легкой фракции. Цилиндрическая часть гидроциклона 1 представляет собой конструкцию, выполненную из трех стальных пластин 5, соединенных четырьмя болтами 6, и служит для установки на ней всех узлов и деталей гидроциклона. Конусная часть гидроциклона 2, служащая для вывода тяжелой фракции, выполнена в виде насадка, состоящего из штуцера 7 и сменных элементов 8, выполненных из фторопласта, соосно соединенных между собой и имеющих отверстие в виде усеченного конуса с конусностью 4, закрепленных тремя шпильками 9 под углом 120. Гидроциклон работает следующим образом. Жидкая неоднородная среда подается под давлением по входному патрубку 3 внутрь цилиндрической части 1 гидроциклона. Из-за тангенциального расположения входного патрубка она приобретает вращательное движение. Затем под действием центробежных сил, при прохождении по винтовой линии насадка через штуцер 7 и элементы 8 с отвер 2 13009 1 2010.04.30 стием в форме усеченного конуса с конусностью 4, более тяжелые частицы отбрасываются к внутренней стенке конусной части 2 гидроциклона, а затем стекают в сборник. Легкая фракция выводится через центрально расположенный выходной патрубок 4. В зависимости от разделяемых жидких неоднородных сред целесообразен подбор количества элементов от 1 до 7. Наличие сменных элементов насадка с отверстием, имеющим форму усеченного конуса с конусностью 4, позволяет увеличить производительность гидроциклона, повысить эффективность разделения жидких неоднородных сред. Источники информации 1. Патент РФ 2225759, МПК В 04 С 5/08 // Бюл.8.- 20.03.2004. 2. Патент РФ 2242289, МПК В 04 С 5/02 // Бюл.35.- 20.12.2004. 3. Патент РФ 2111798, МПК В 04 С 5/00 // Бюл.15.- 27.05.98. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
