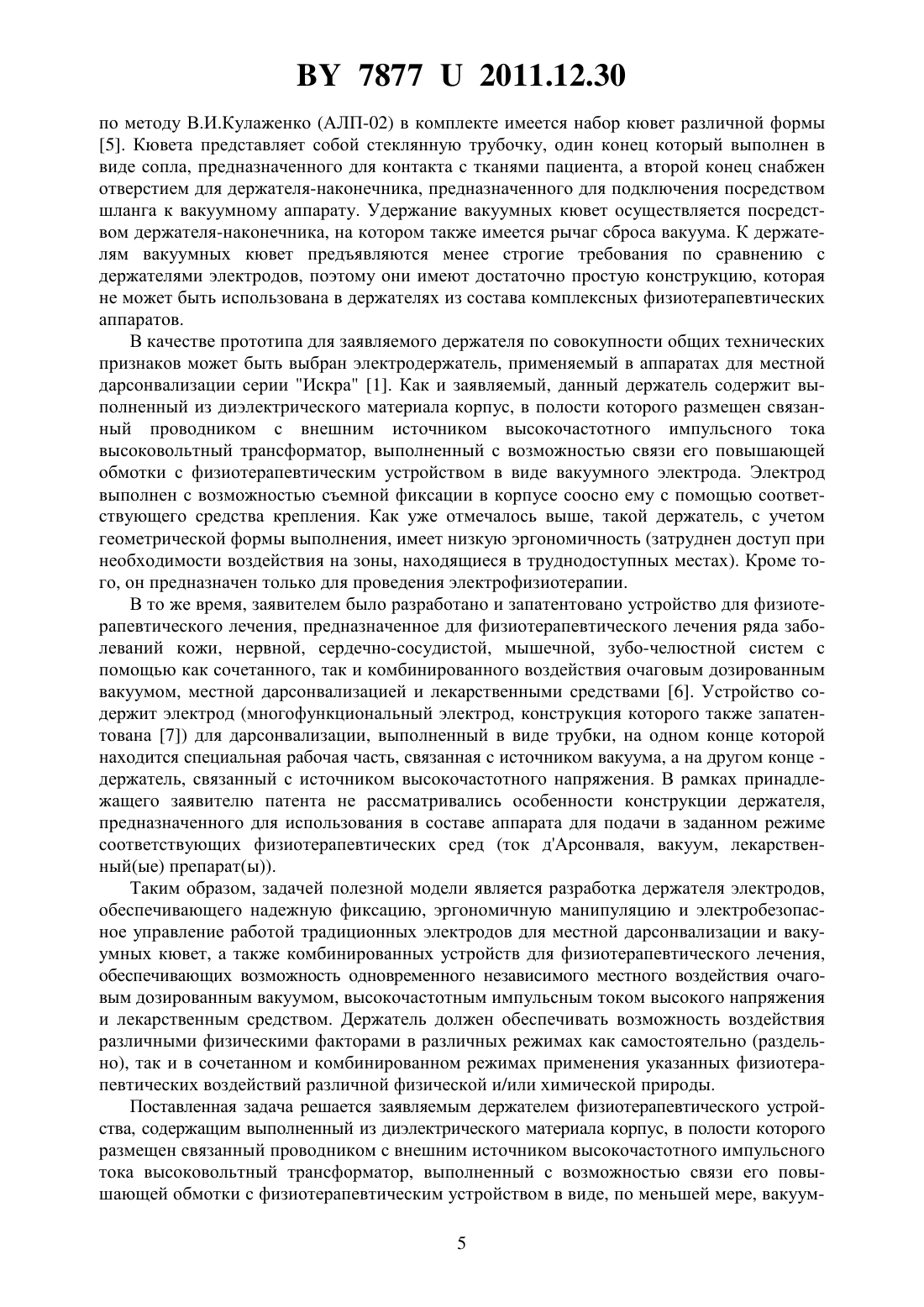

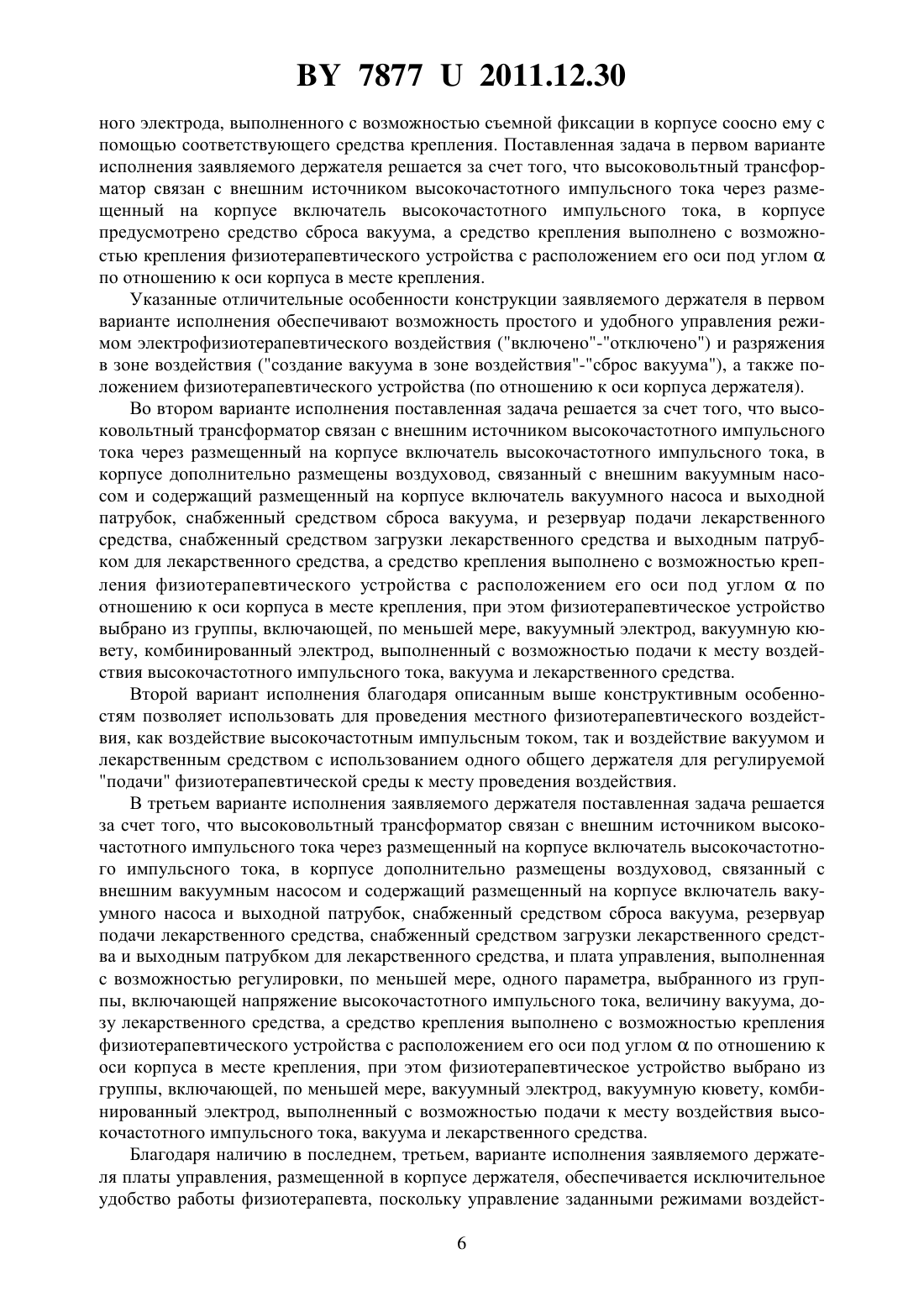

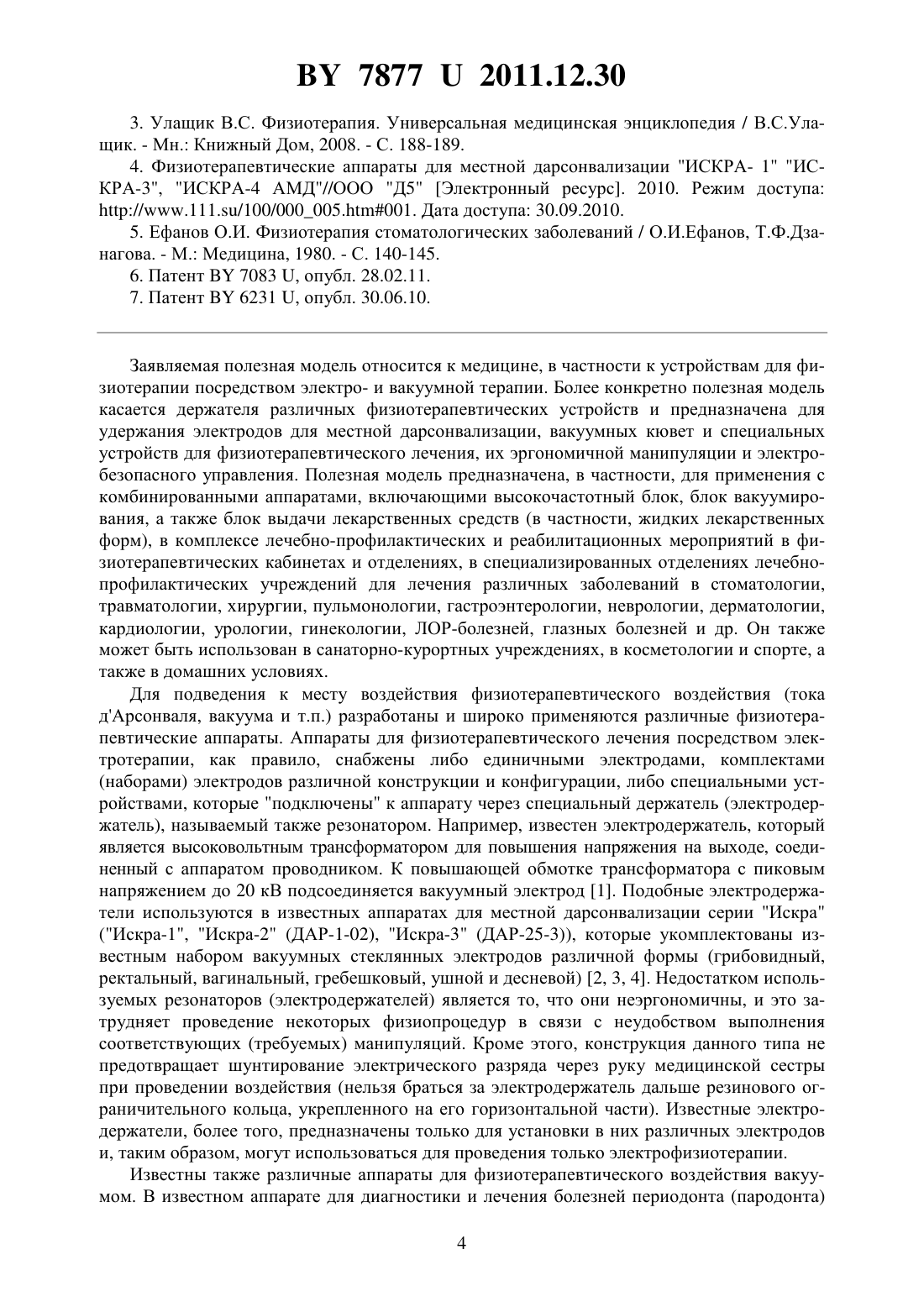

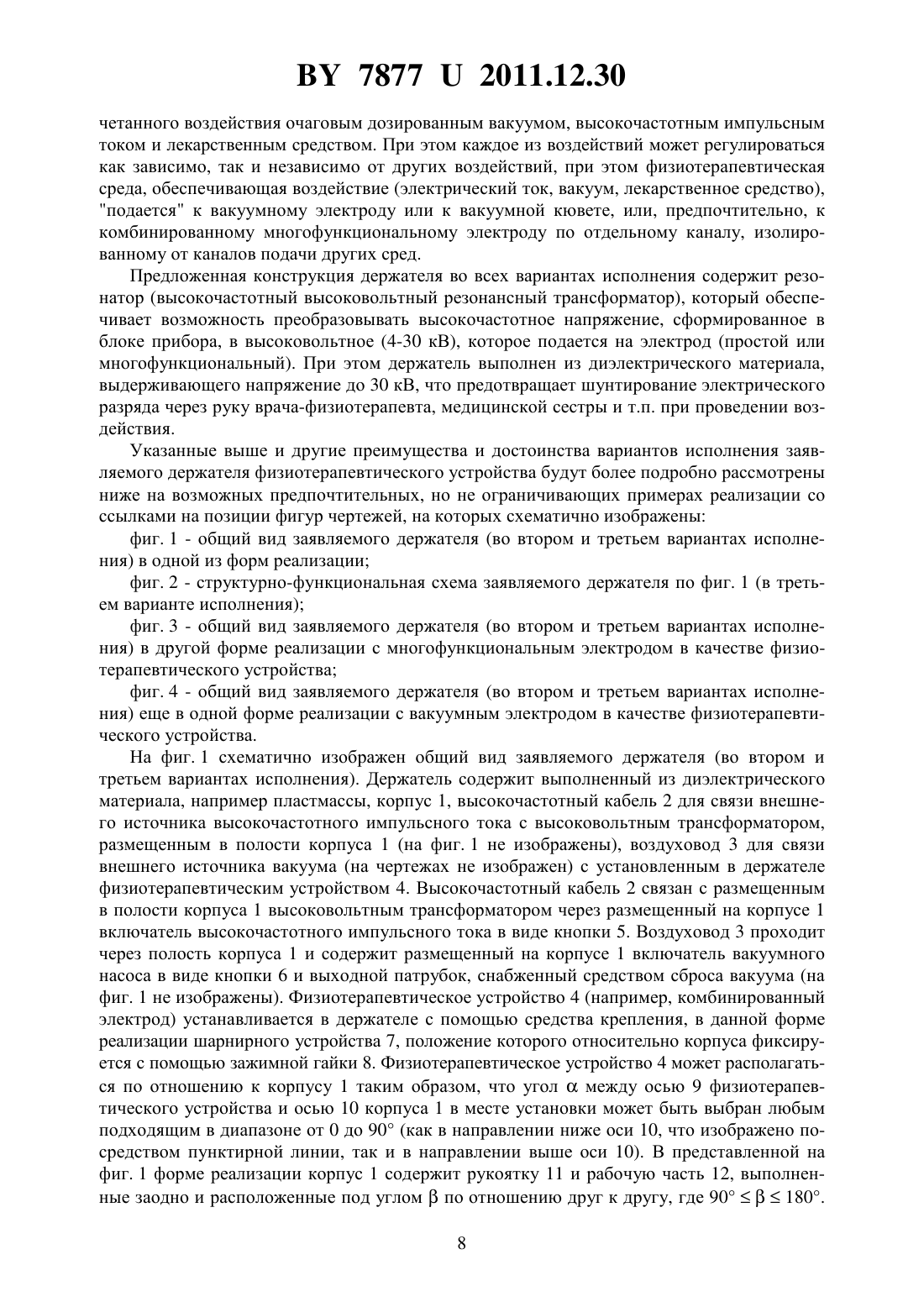

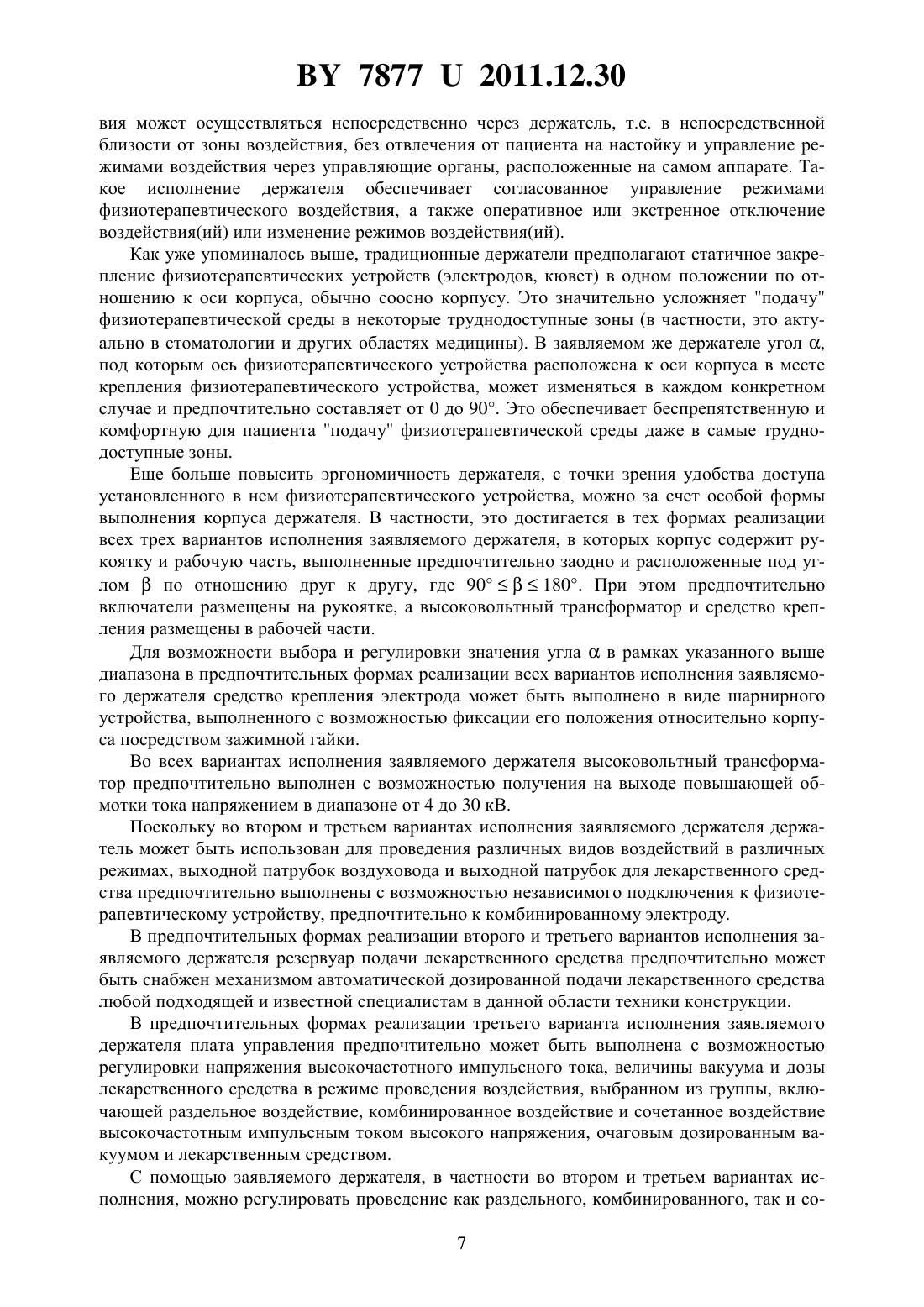

Держатель физиотерапевтического устройства (варианты)

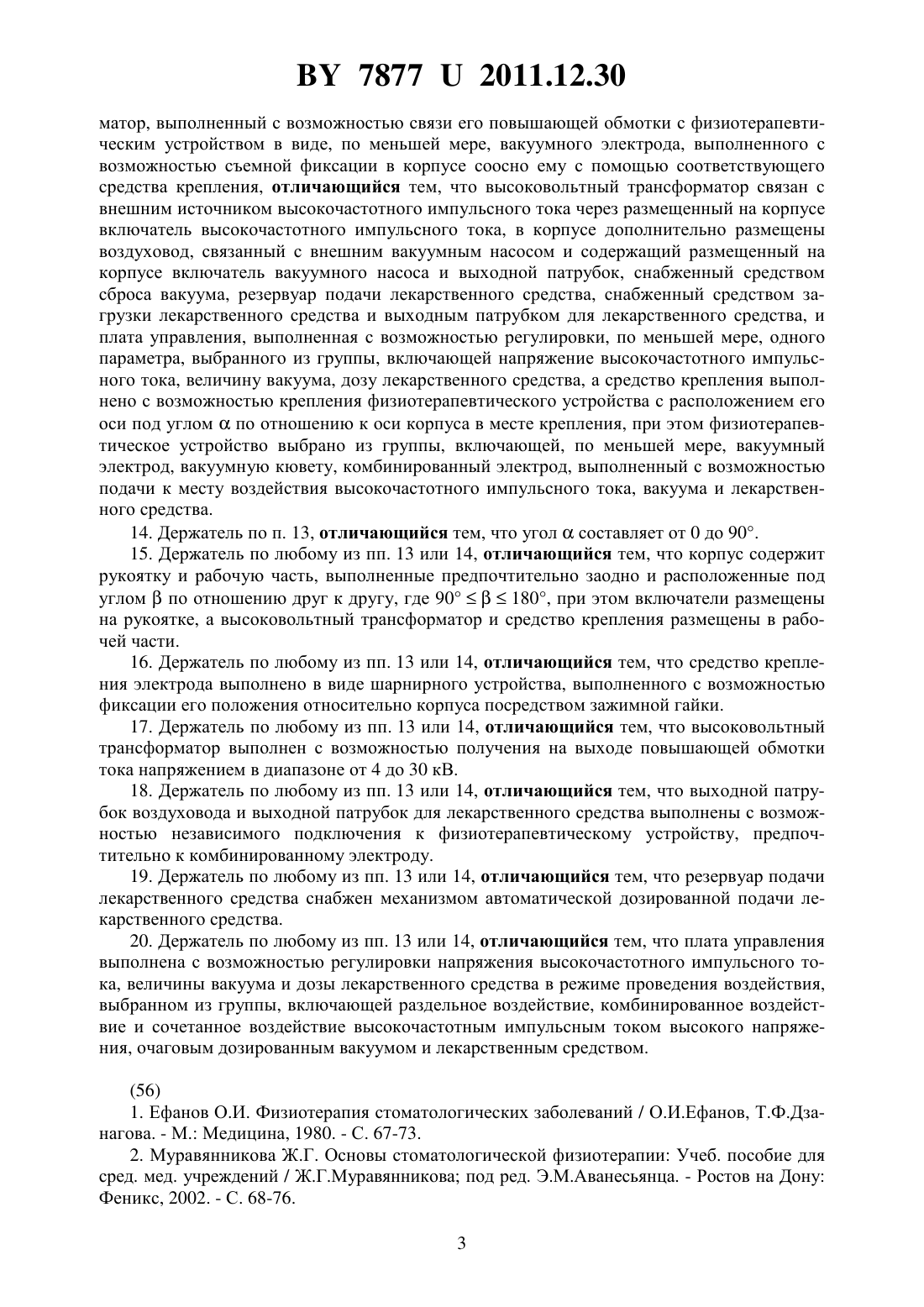

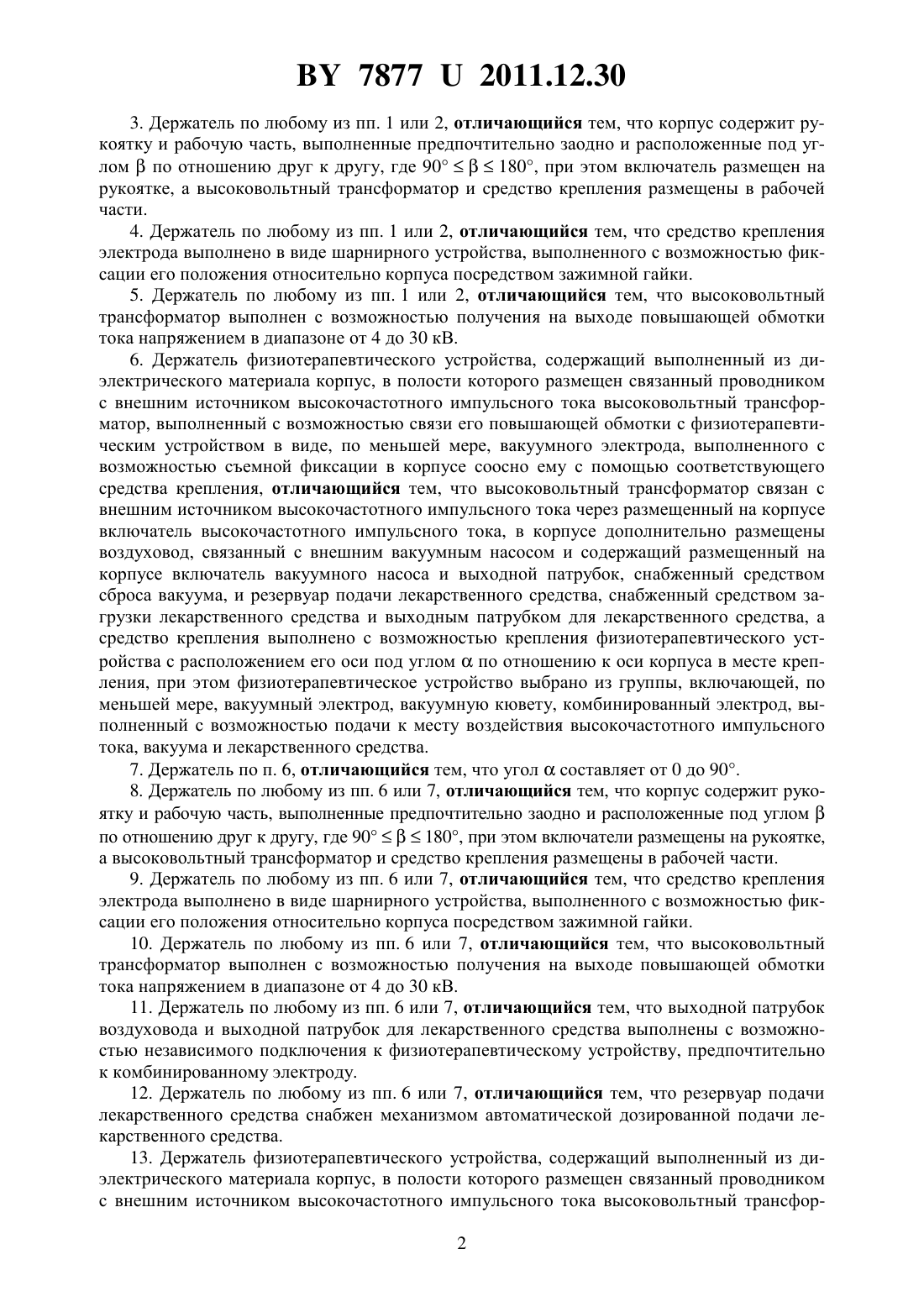

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Брестский электромеханический завод(72) Авторы Ямаев Анатолий Михайлович Бориснок Василий Васильевич Улащик Владимир Сергеевич Никифоренков Леонид Александрович(73) Патентообладатель Открытое акционерное общество Брестский электромеханический завод(57) 1. Держатель физиотерапевтического устройства, содержащий выполненный из диэлектрического материала корпус, в полости которого размещен связанный проводником с внешним источником высокочастотного импульсного тока высоковольтный трансформатор, выполненный с возможностью связи его повышающей обмотки с физиотерапевтическим устройством в виде, по меньшей мере, вакуумного электрода, выполненного с возможностью съемной фиксации в корпусе соосно ему с помощью соответствующего средства крепления, отличающийся тем, что высоковольтный трансформатор связан с внешним источником высокочастотного импульсного тока через размещенный на корпусе включатель высокочастотного импульсного тока, в корпусе предусмотрено средство сброса вакуума, а средство крепления выполнено с возможностью крепления физиотерапевтического устройства с расположением его оси под угломпо отношению к оси корпуса в месте крепления. 2. Держатель по п. 1, отличающийся тем, что уголсоставляет от 0 до 90. 78772011.12.30 3. Держатель по любому из пп. 1 или 2, отличающийся тем, что корпус содержит рукоятку и рабочую часть, выполненные предпочтительно заодно и расположенные под угломпо отношению друг к другу, где 90180, при этом включатель размещен на рукоятке, а высоковольтный трансформатор и средство крепления размещены в рабочей части. 4. Держатель по любому из пп. 1 или 2, отличающийся тем, что средство крепления электрода выполнено в виде шарнирного устройства, выполненного с возможностью фиксации его положения относительно корпуса посредством зажимной гайки. 5. Держатель по любому из пп. 1 или 2, отличающийся тем, что высоковольтный трансформатор выполнен с возможностью получения на выходе повышающей обмотки тока напряжением в диапазоне от 4 до 30 кВ. 6. Держатель физиотерапевтического устройства, содержащий выполненный из диэлектрического материала корпус, в полости которого размещен связанный проводником с внешним источником высокочастотного импульсного тока высоковольтный трансформатор, выполненный с возможностью связи его повышающей обмотки с физиотерапевтическим устройством в виде, по меньшей мере, вакуумного электрода, выполненного с возможностью съемной фиксации в корпусе соосно ему с помощью соответствующего средства крепления, отличающийся тем, что высоковольтный трансформатор связан с внешним источником высокочастотного импульсного тока через размещенный на корпусе включатель высокочастотного импульсного тока, в корпусе дополнительно размещены воздуховод, связанный с внешним вакуумным насосом и содержащий размещенный на корпусе включатель вакуумного насоса и выходной патрубок, снабженный средством сброса вакуума, и резервуар подачи лекарственного средства, снабженный средством загрузки лекарственного средства и выходным патрубком для лекарственного средства, а средство крепления выполнено с возможностью крепления физиотерапевтического устройства с расположением его оси под угломпо отношению к оси корпуса в месте крепления, при этом физиотерапевтическое устройство выбрано из группы, включающей, по меньшей мере, вакуумный электрод, вакуумную кювету, комбинированный электрод, выполненный с возможностью подачи к месту воздействия высокочастотного импульсного тока, вакуума и лекарственного средства. 7. Держатель по п. 6, отличающийся тем, что уголсоставляет от 0 до 90. 8. Держатель по любому из пп. 6 или 7, отличающийся тем, что корпус содержит рукоятку и рабочую часть, выполненные предпочтительно заодно и расположенные под угломпо отношению друг к другу, где 90180, при этом включатели размещены на рукоятке,а высоковольтный трансформатор и средство крепления размещены в рабочей части. 9. Держатель по любому из пп. 6 или 7, отличающийся тем, что средство крепления электрода выполнено в виде шарнирного устройства, выполненного с возможностью фиксации его положения относительно корпуса посредством зажимной гайки. 10. Держатель по любому из пп. 6 или 7, отличающийся тем, что высоковольтный трансформатор выполнен с возможностью получения на выходе повышающей обмотки тока напряжением в диапазоне от 4 до 30 кВ. 11. Держатель по любому из пп. 6 или 7, отличающийся тем, что выходной патрубок воздуховода и выходной патрубок для лекарственного средства выполнены с возможностью независимого подключения к физиотерапевтическому устройству, предпочтительно к комбинированному электроду. 12. Держатель по любому из пп. 6 или 7, отличающийся тем, что резервуар подачи лекарственного средства снабжен механизмом автоматической дозированной подачи лекарственного средства. 13. Держатель физиотерапевтического устройства, содержащий выполненный из диэлектрического материала корпус, в полости которого размещен связанный проводником с внешним источником высокочастотного импульсного тока высоковольтный трансфор 2 78772011.12.30 матор, выполненный с возможностью связи его повышающей обмотки с физиотерапевтическим устройством в виде, по меньшей мере, вакуумного электрода, выполненного с возможностью съемной фиксации в корпусе соосно ему с помощью соответствующего средства крепления, отличающийся тем, что высоковольтный трансформатор связан с внешним источником высокочастотного импульсного тока через размещенный на корпусе включатель высокочастотного импульсного тока, в корпусе дополнительно размещены воздуховод, связанный с внешним вакуумным насосом и содержащий размещенный на корпусе включатель вакуумного насоса и выходной патрубок, снабженный средством сброса вакуума, резервуар подачи лекарственного средства, снабженный средством загрузки лекарственного средства и выходным патрубком для лекарственного средства, и плата управления, выполненная с возможностью регулировки, по меньшей мере, одного параметра, выбранного из группы, включающей напряжение высокочастотного импульсного тока, величину вакуума, дозу лекарственного средства, а средство крепления выполнено с возможностью крепления физиотерапевтического устройства с расположением его оси под угломпо отношению к оси корпуса в месте крепления, при этом физиотерапевтическое устройство выбрано из группы, включающей, по меньшей мере, вакуумный электрод, вакуумную кювету, комбинированный электрод, выполненный с возможностью подачи к месту воздействия высокочастотного импульсного тока, вакуума и лекарственного средства. 14. Держатель по п. 13, отличающийся тем, что уголсоставляет от 0 до 90. 15. Держатель по любому из пп. 13 или 14, отличающийся тем, что корпус содержит рукоятку и рабочую часть, выполненные предпочтительно заодно и расположенные под угломпо отношению друг к другу, где 90180, при этом включатели размещены на рукоятке, а высоковольтный трансформатор и средство крепления размещены в рабочей части. 16. Держатель по любому из пп. 13 или 14, отличающийся тем, что средство крепления электрода выполнено в виде шарнирного устройства, выполненного с возможностью фиксации его положения относительно корпуса посредством зажимной гайки. 17. Держатель по любому из пп. 13 или 14, отличающийся тем, что высоковольтный трансформатор выполнен с возможностью получения на выходе повышающей обмотки тока напряжением в диапазоне от 4 до 30 кВ. 18. Держатель по любому из пп. 13 или 14, отличающийся тем, что выходной патрубок воздуховода и выходной патрубок для лекарственного средства выполнены с возможностью независимого подключения к физиотерапевтическому устройству, предпочтительно к комбинированному электроду. 19. Держатель по любому из пп. 13 или 14, отличающийся тем, что резервуар подачи лекарственного средства снабжен механизмом автоматической дозированной подачи лекарственного средства. 20. Держатель по любому из пп. 13 или 14, отличающийся тем, что плата управления выполнена с возможностью регулировки напряжения высокочастотного импульсного тока, величины вакуума и дозы лекарственного средства в режиме проведения воздействия,выбранном из группы, включающей раздельное воздействие, комбинированное воздействие и сочетанное воздействие высокочастотным импульсным током высокого напряжения, очаговым дозированным вакуумом и лекарственным средством.(56) 1. Ефанов О.И. Физиотерапия стоматологических заболеваний / О.И.Ефанов, Т.Ф.Дзанагова. - М. Медицина, 1980. - С. 67-73. 2. Муравянникова Ж.Г. Основы стоматологической физиотерапии Учеб. пособие для сред. мед. учреждений / Ж.Г.Муравянникова под ред. Э.М.Аванесьянца. - Ростов на Дону Феникс, 2002. - С. 68-76. 3 78772011.12.30 3. Улащик В.С. Физиотерапия. Универсальная медицинская энциклопедия / В.С.Улащик. - Мн. Книжный Дом, 2008. - С. 188-189. 4. Физиотерапевтические аппараты для местной дарсонвализации ИСКРА- 1 ИСКРА-3, ИСКРА-4 АМД//ООО Д 5 Электронный ресурс. 2010. Режим доступа//.111./100/000005.001. Дата доступа 30.09.2010. 5. Ефанов О.И. Физиотерапия стоматологических заболеваний / О.И.Ефанов, Т.Ф.Дзанагова. - М. Медицина, 1980. - С. 140-145. 6. Патент 7083 , опубл. 28.02.11. 7. Патент 6231 , опубл. 30.06.10. Заявляемая полезная модель относится к медицине, в частности к устройствам для физиотерапии посредством электро- и вакуумной терапии. Более конкретно полезная модель касается держателя различных физиотерапевтических устройств и предназначена для удержания электродов для местной дарсонвализации, вакуумных кювет и специальных устройств для физиотерапевтического лечения, их эргономичной манипуляции и электробезопасного управления. Полезная модель предназначена, в частности, для применения с комбинированными аппаратами, включающими высокочастотный блок, блок вакуумирования, а также блок выдачи лекарственных средств (в частности, жидких лекарственных форм), в комплексе лечебно-профилактических и реабилитационных мероприятий в физиотерапевтических кабинетах и отделениях, в специализированных отделениях лечебнопрофилактических учреждений для лечения различных заболеваний в стоматологии,травматологии, хирургии, пульмонологии, гастроэнтерологии, неврологии, дерматологии,кардиологии, урологии, гинекологии, ЛОР-болезней, глазных болезней и др. Он также может быть использован в санаторно-курортных учреждениях, в косметологии и спорте, а также в домашних условиях. Для подведения к месту воздействия физиотерапевтического воздействия (тока дАрсонваля, вакуума и т.п.) разработаны и широко применяются различные физиотерапевтические аппараты. Аппараты для физиотерапевтического лечения посредством электротерапии, как правило, снабжены либо единичными электродами, комплектами(наборами) электродов различной конструкции и конфигурации, либо специальными устройствами, которые подключены к аппарату через специальный держатель (электродержатель), называемый также резонатором. Например, известен электродержатель, который является высоковольтным трансформатором для повышения напряжения на выходе, соединенный с аппаратом проводником. К повышающей обмотке трансформатора с пиковым напряжением до 20 кВ подсоединяется вакуумный электрод 1. Подобные электродержатели используются в известных аппаратах для местной дарсонвализации серии Искра(Искра-1, Искра-2 (ДАР-1-02), Искра-3 (ДАР-25-3, которые укомплектованы известным набором вакуумных стеклянных электродов различной формы (грибовидный,ректальный, вагинальный, гребешковый, ушной и десневой) 2, 3, 4. Недостатком используемых резонаторов (электродержателей) является то, что они неэргономичны, и это затрудняет проведение некоторых физиопроцедур в связи с неудобством выполнения соответствующих (требуемых) манипуляций. Кроме этого, конструкция данного типа не предотвращает шунтирование электрического разряда через руку медицинской сестры при проведении воздействия (нельзя браться за электродержатель дальше резинового ограничительного кольца, укрепленного на его горизонтальной части). Известные электродержатели, более того, предназначены только для установки в них различных электродов и, таким образом, могут использоваться для проведения только электрофизиотерапии. Известны также различные аппараты для физиотерапевтического воздействия вакуумом. В известном аппарате для диагностики и лечения болезней периодонта (пародонта) 4 78772011.12.30 по методу В.И.Кулаженко (АЛП-02) в комплекте имеется набор кювет различной формы 5. Кювета представляет собой стеклянную трубочку, один конец который выполнен в виде сопла, предназначенного для контакта с тканями пациента, а второй конец снабжен отверстием для держателя-наконечника, предназначенного для подключения посредством шланга к вакуумному аппарату. Удержание вакуумных кювет осуществляется посредством держателя-наконечника, на котором также имеется рычаг сброса вакуума. К держателям вакуумных кювет предъявляются менее строгие требования по сравнению с держателями электродов, поэтому они имеют достаточно простую конструкцию, которая не может быть использована в держателях из состава комплексных физиотерапевтических аппаратов. В качестве прототипа для заявляемого держателя по совокупности общих технических признаков может быть выбран электродержатель, применяемый в аппаратах для местной дарсонвализации серии Искра 1. Как и заявляемый, данный держатель содержит выполненный из диэлектрического материала корпус, в полости которого размещен связанный проводником с внешним источником высокочастотного импульсного тока высоковольтный трансформатор, выполненный с возможностью связи его повышающей обмотки с физиотерапевтическим устройством в виде вакуумного электрода. Электрод выполнен с возможностью съемной фиксации в корпусе соосно ему с помощью соответствующего средства крепления. Как уже отмечалось выше, такой держатель, с учетом геометрической формы выполнения, имеет низкую эргономичность (затруднен доступ при необходимости воздействия на зоны, находящиеся в труднодоступных местах). Кроме того, он предназначен только для проведения электрофизиотерапии. В то же время, заявителем было разработано и запатентовано устройство для физиотерапевтического лечения, предназначенное для физиотерапевтического лечения ряда заболеваний кожи, нервной, сердечно-сосудистой, мышечной, зубо-челюстной систем с помощью как сочетанного, так и комбинированного воздействия очаговым дозированным вакуумом, местной дарсонвализацией и лекарственными средствами 6. Устройство содержит электрод (многофункциональный электрод, конструкция которого также запатентована 7) для дарсонвализации, выполненный в виде трубки, на одном конце которой находится специальная рабочая часть, связанная с источником вакуума, а на другом конце держатель, связанный с источником высокочастотного напряжения. В рамках принадлежащего заявителю патента не рассматривались особенности конструкции держателя,предназначенного для использования в составе аппарата для подачи в заданном режиме соответствующих физиотерапевтических сред (ток дАрсонваля, вакуум, лекарственный(ые) препарат(ы. Таким образом, задачей полезной модели является разработка держателя электродов,обеспечивающего надежную фиксацию, эргономичную манипуляцию и электробезопасное управление работой традиционных электродов для местной дарсонвализации и вакуумных кювет, а также комбинированных устройств для физиотерапевтического лечения,обеспечивающих возможность одновременного независимого местного воздействия очаговым дозированным вакуумом, высокочастотным импульсным током высокого напряжения и лекарственным средством. Держатель должен обеспечивать возможность воздействия различными физическими факторами в различных режимах как самостоятельно (раздельно), так и в сочетанном и комбинированном режимах применения указанных физиотерапевтических воздействий различной физической и/или химической природы. Поставленная задача решается заявляемым держателем физиотерапевтического устройства, содержащим выполненный из диэлектрического материала корпус, в полости которого размещен связанный проводником с внешним источником высокочастотного импульсного тока высоковольтный трансформатор, выполненный с возможностью связи его повышающей обмотки с физиотерапевтическим устройством в виде, по меньшей мере, вакуум 5 78772011.12.30 ного электрода, выполненного с возможностью съемной фиксации в корпусе соосно ему с помощью соответствующего средства крепления. Поставленная задача в первом варианте исполнения заявляемого держателя решается за счет того, что высоковольтный трансформатор связан с внешним источником высокочастотного импульсного тока через размещенный на корпусе включатель высокочастотного импульсного тока, в корпусе предусмотрено средство сброса вакуума, а средство крепления выполнено с возможностью крепления физиотерапевтического устройства с расположением его оси под угломпо отношению к оси корпуса в месте крепления. Указанные отличительные особенности конструкции заявляемого держателя в первом варианте исполнения обеспечивают возможность простого и удобного управления режимом электрофизиотерапевтического воздействия (включено-отключено) и разряжения в зоне воздействия (создание вакуума в зоне воздействия-сброс вакуума), а также положением физиотерапевтического устройства (по отношению к оси корпуса держателя). Во втором варианте исполнения поставленная задача решается за счет того, что высоковольтный трансформатор связан с внешним источником высокочастотного импульсного тока через размещенный на корпусе включатель высокочастотного импульсного тока, в корпусе дополнительно размещены воздуховод, связанный с внешним вакуумным насосом и содержащий размещенный на корпусе включатель вакуумного насоса и выходной патрубок, снабженный средством сброса вакуума, и резервуар подачи лекарственного средства, снабженный средством загрузки лекарственного средства и выходным патрубком для лекарственного средства, а средство крепления выполнено с возможностью крепления физиотерапевтического устройства с расположением его оси под угломпо отношению к оси корпуса в месте крепления, при этом физиотерапевтическое устройство выбрано из группы, включающей, по меньшей мере, вакуумный электрод, вакуумную кювету, комбинированный электрод, выполненный с возможностью подачи к месту воздействия высокочастотного импульсного тока, вакуума и лекарственного средства. Второй вариант исполнения благодаря описанным выше конструктивным особенностям позволяет использовать для проведения местного физиотерапевтического воздействия, как воздействие высокочастотным импульсным током, так и воздействие вакуумом и лекарственным средством с использованием одного общего держателя для регулируемой подачи физиотерапевтической среды к месту проведения воздействия. В третьем варианте исполнения заявляемого держателя поставленная задача решается за счет того, что высоковольтный трансформатор связан с внешним источником высокочастотного импульсного тока через размещенный на корпусе включатель высокочастотного импульсного тока, в корпусе дополнительно размещены воздуховод, связанный с внешним вакуумным насосом и содержащий размещенный на корпусе включатель вакуумного насоса и выходной патрубок, снабженный средством сброса вакуума, резервуар подачи лекарственного средства, снабженный средством загрузки лекарственного средства и выходным патрубком для лекарственного средства, и плата управления, выполненная с возможностью регулировки, по меньшей мере, одного параметра, выбранного из группы, включающей напряжение высокочастотного импульсного тока, величину вакуума, дозу лекарственного средства, а средство крепления выполнено с возможностью крепления физиотерапевтического устройства с расположением его оси под угломпо отношению к оси корпуса в месте крепления, при этом физиотерапевтическое устройство выбрано из группы, включающей, по меньшей мере, вакуумный электрод, вакуумную кювету, комбинированный электрод, выполненный с возможностью подачи к месту воздействия высокочастотного импульсного тока, вакуума и лекарственного средства. Благодаря наличию в последнем, третьем, варианте исполнения заявляемого держателя платы управления, размещенной в корпусе держателя, обеспечивается исключительное удобство работы физиотерапевта, поскольку управление заданными режимами воздейст 6 78772011.12.30 вия может осуществляться непосредственно через держатель, т.е. в непосредственной близости от зоны воздействия, без отвлечения от пациента на настойку и управление режимами воздействия через управляющие органы, расположенные на самом аппарате. Такое исполнение держателя обеспечивает согласованное управление режимами физиотерапевтического воздействия, а также оперативное или экстренное отключение воздействия(ий) или изменение режимов воздействия(ий). Как уже упоминалось выше, традиционные держатели предполагают статичное закрепление физиотерапевтических устройств (электродов, кювет) в одном положении по отношению к оси корпуса, обычно соосно корпусу. Это значительно усложняет подачу физиотерапевтической среды в некоторые труднодоступные зоны (в частности, это актуально в стоматологии и других областях медицины). В заявляемом же держателе угол ,под которым ось физиотерапевтического устройства расположена к оси корпуса в месте крепления физиотерапевтического устройства, может изменяться в каждом конкретном случае и предпочтительно составляет от 0 до 90. Это обеспечивает беспрепятственную и комфортную для пациента подачу физиотерапевтической среды даже в самые труднодоступные зоны. Еще больше повысить эргономичность держателя, с точки зрения удобства доступа установленного в нем физиотерапевтического устройства, можно за счет особой формы выполнения корпуса держателя. В частности, это достигается в тех формах реализации всех трех вариантов исполнения заявляемого держателя, в которых корпус содержит рукоятку и рабочую часть, выполненные предпочтительно заодно и расположенные под угломпо отношению друг к другу, где 90180. При этом предпочтительно включатели размещены на рукоятке, а высоковольтный трансформатор и средство крепления размещены в рабочей части. Для возможности выбора и регулировки значения углав рамках указанного выше диапазона в предпочтительных формах реализации всех вариантов исполнения заявляемого держателя средство крепления электрода может быть выполнено в виде шарнирного устройства, выполненного с возможностью фиксации его положения относительно корпуса посредством зажимной гайки. Во всех вариантах исполнения заявляемого держателя высоковольтный трансформатор предпочтительно выполнен с возможностью получения на выходе повышающей обмотки тока напряжением в диапазоне от 4 до 30 кВ. Поскольку во втором и третьем вариантах исполнения заявляемого держателя держатель может быть использован для проведения различных видов воздействий в различных режимах, выходной патрубок воздуховода и выходной патрубок для лекарственного средства предпочтительно выполнены с возможностью независимого подключения к физиотерапевтическому устройству, предпочтительно к комбинированному электроду. В предпочтительных формах реализации второго и третьего вариантов исполнения заявляемого держателя резервуар подачи лекарственного средства предпочтительно может быть снабжен механизмом автоматической дозированной подачи лекарственного средства любой подходящей и известной специалистам в данной области техники конструкции. В предпочтительных формах реализации третьего варианта исполнения заявляемого держателя плата управления предпочтительно может быть выполнена с возможностью регулировки напряжения высокочастотного импульсного тока, величины вакуума и дозы лекарственного средства в режиме проведения воздействия, выбранном из группы, включающей раздельное воздействие, комбинированное воздействие и сочетанное воздействие высокочастотным импульсным током высокого напряжения, очаговым дозированным вакуумом и лекарственным средством. С помощью заявляемого держателя, в частности во втором и третьем вариантах исполнения, можно регулировать проведение как раздельного, комбинированного, так и со 7 78772011.12.30 четанного воздействия очаговым дозированным вакуумом, высокочастотным импульсным током и лекарственным средством. При этом каждое из воздействий может регулироваться как зависимо, так и независимо от других воздействий, при этом физиотерапевтическая среда, обеспечивающая воздействие (электрический ток, вакуум, лекарственное средство),подается к вакуумному электроду или к вакуумной кювете, или, предпочтительно, к комбинированному многофункциональному электроду по отдельному каналу, изолированному от каналов подачи других сред. Предложенная конструкция держателя во всех вариантах исполнения содержит резонатор (высокочастотный высоковольтный резонансный трансформатор), который обеспечивает возможность преобразовывать высокочастотное напряжение, сформированное в блоке прибора, в высоковольтное (4-30 кВ), которое подается на электрод (простой или многофункциональный). При этом держатель выполнен из диэлектрического материала,выдерживающего напряжение до 30 кВ, что предотвращает шунтирование электрического разряда через руку врача-физиотерапевта, медицинской сестры и т.п. при проведении воздействия. Указанные выше и другие преимущества и достоинства вариантов исполнения заявляемого держателя физиотерапевтического устройства будут более подробно рассмотрены ниже на возможных предпочтительных, но не ограничивающих примерах реализации со ссылками на позиции фигур чертежей, на которых схематично изображены фиг. 1 - общий вид заявляемого держателя (во втором и третьем вариантах исполнения) в одной из форм реализации фиг. 2 - структурно-функциональная схема заявляемого держателя по фиг. 1 (в третьем варианте исполнения) фиг. 3 - общий вид заявляемого держателя (во втором и третьем вариантах исполнения) в другой форме реализации с многофункциональным электродом в качестве физиотерапевтического устройства фиг. 4 - общий вид заявляемого держателя (во втором и третьем вариантах исполнения) еще в одной форме реализации с вакуумным электродом в качестве физиотерапевтического устройства. На фиг. 1 схематично изображен общий вид заявляемого держателя (во втором и третьем вариантах исполнения). Держатель содержит выполненный из диэлектрического материала, например пластмассы, корпус 1, высокочастотный кабель 2 для связи внешнего источника высокочастотного импульсного тока с высоковольтным трансформатором,размещенным в полости корпуса 1 (на фиг. 1 не изображены), воздуховод 3 для связи внешнего источника вакуума (на чертежах не изображен) с установленным в держателе физиотерапевтическим устройством 4. Высокочастотный кабель 2 связан с размещенным в полости корпуса 1 высоковольтным трансформатором через размещенный на корпусе 1 включатель высокочастотного импульсного тока в виде кнопки 5. Воздуховод 3 проходит через полость корпуса 1 и содержит размещенный на корпусе 1 включатель вакуумного насоса в виде кнопки 6 и выходной патрубок, снабженный средством сброса вакуума (на фиг. 1 не изображены). Физиотерапевтическое устройство 4 (например, комбинированный электрод) устанавливается в держателе с помощью средства крепления, в данной форме реализации шарнирного устройства 7, положение которого относительно корпуса фиксируется с помощью зажимной гайки 8. Физиотерапевтическое устройство 4 может располагаться по отношению к корпусу 1 таким образом, что уголмежду осью 9 физиотерапевтического устройства и осью 10 корпуса 1 в месте установки может быть выбран любым подходящим в диапазоне от 0 до 90 (как в направлении ниже оси 10, что изображено посредством пунктирной линии, так и в направлении выше оси 10). В представленной на фиг. 1 форме реализации корпус 1 содержит рукоятку 11 и рабочую часть 12, выполненные заодно и расположенные под угломпо отношению друг к другу, где 90180. 8 78772011.12.30 Кнопки (включатели) 5, 6 размещены на рукоятке 11, а высоковольтный трансформатор и средство крепления в виде шарнирного устройства 7 и зажимной гайки 8 размещены в рабочей части 12. На фиг. 2 представлена структурно-функциональная схема заявляемого держателя в третьем варианте исполнения. В корпусе 1 (обозначен штриховой линией) держателя размещен высокочастотный трансформатор 13, связанный с внешним источником высокочастотного тока посредством высокочастотного кабеля 2 через размещенный на корпусе 1 включатель высокочастотного импульсного тока (кнопку 5). Повышающая обмотка высокочастотного трансформатора 13 связана с физиотерапевтическим устройством. В корпусе 1 размещен также воздуховод 3, связанный с внешним вакуумным насосом и содержащий размещенный на корпусе 1 включатель вакуумного насоса (кнопка 6) и присоединяемый к физиотерапевтическому устройству выходной патрубок 14, снабженный средством 15 сброса вакуума (может быть выполнено также в виде кнопки или т.п. устройства). В данной форме реализации воздуховод содержит также средство 16 задания/регулировки величины вакуума. В корпусе 1 размещен также резервуар 17 подачи лекарственного средства, снабженный средством 18 загрузки лекарственного средства и средством 19 дозированной подачи лекарственного средства, связанным с физиотерапевтическим устройством выходным патрубком 20 для лекарственного средства. В корпусе 1 размещена также плата 21 управления, которая связана с высокочастотным трансформатором 13,средством 16 задания/регулировки величины вакуума и со средством 19 дозированной подачи лекарственного средства с возможностью регулировки, по меньшей мере, одного параметра, выбранного из группы, включающей напряжение высокочастотного импульсного тока, величину вакуума, дозу лекарственного средства. Для выбора определенной программы физиотерапевтического воздействия плата 21 управления может быть связана со средством 22 выбора программы физиотерапевтического воздействия, которое может быть размещено либо на корпусе 1 держателя (обозначено штриховой линией), либо непосредственно на панели управления многофункционального физиотерапевтического аппарата и может быть реализовано в виде кнопок, тумблера, переключателей, клавиатуры и т.п. средств. Позицией 23 на фиг. 2 обозначен подключаемый к электроду выход линии высокочастотного импульсного тока. На фиг. 3 схематично изображен общий вид заявляемого держателя (во втором и третьем вариантах исполнения) еще в одной форме реализации с многофункциональным электродом в качестве физиотерапевтического устройства 4. В качестве средства 18 загрузки лекарственного средства в резервуар 17 подачи лекарственного средства используется пипетка. На фиг. 4 схематично изображен общий вид заявляемого держателя (во втором и третьем вариантах исполнения) еще в одной форме реализации с вакуумным электродом в качестве физиотерапевтического устройства 4. Работа заявляемого держателя будет более подробно рассмотрена на примере третьего варианта исполнения со ссылкой на позиции фиг. 1, фиг. 2 и фиг. 3 (при этом в форме реализации по фиг. 1 используется обычный электрод 4 и выходные патрубки 14 и 20 не подключены к физиотерапевтическому устройству 4, а в форме реализации по фиг. 1 используется комбинированный электрод 4, обеспечивающий подачу к месту воздействия высокочастотного импульсного тока, вакуума и лекарственного средства). В общем случае заявляемый держатель содержит пластмассовый корпус 1, который во время проведения процедуры находится в руке оператора. Внутрь корпуса 1, например через хвостовую часть, вставляется выполненный в виде пластмассового цилиндра высокочастотный повышающий трансформатор 13. Хвостовая часть корпуса закрывается резьбовой заглушкой. Через соответствующие отверстия в заглушке могут быть пропущены 9 78772011.12.30 резиновые манжеты, внутри которых проходит высокочастотный кабель 2, воздуховод 3 и при необходимости другие провода, линии или т.п. средства передачи физиотерапевтических средств и управляющих сигналов для подключения, например, к многофункциональному физиотерапевтическому аппарату. На противоположном резьбовой заглушке торце рабочей части 12 корпуса 1 предусмотрен пружинящий разъем, соединяемый с высоковольтным выходом 23 высоковольтного трансформатора 13 посредством спиральной компенсирующей пружины. Для удобства в эксплуатации с помощью шарнирного устройства 7 можно менять положение физиотерапевтического устройства (будет описано ниже). Альтернативно, высокочастотный кабель 2, воздуховод 3 и при необходимости другие провода, линии или т.п. средства передачи физиотерапевтических средств и управляющих сигналов для подключения, например к многофункциональному физиотерапевтическому аппарату, могут быть подведены к полости корпуса 1 через нижнюю часть рукоятки 11 корпуса 1. Кнопка 5 включения выходного высокочастотного импульсного тока и кнопка 6 включения вакуума предназначены для оперативного манипулирования режимами работы многофункционального физиотерапевтического аппарата в процессе непосредственного воздействия на пациента. Перед началом проведения физиотерапевтического воздействия определяется его программа виды воздействий (высокочастотный импульсный ток, вакуум, лекарственное средство), параметры воздействия (напряжения высокочастотного импульсного тока, величина вакуума, доза лекарственного средства, время воздействия каждой из указанных физиотерапевтических сред и т.д.), режимы воздействия (раздельное воздействие, комбинированное воздействие, сочетанное воздействие, последовательность воздействий и т.д.). В соответствии с программой физиотерапевтического воздействия выбирается физиотерапевтическое устройство 4, например многофункциональный электрод, которое устанавливается в держатель с подсоединением всех необходимых выходных патрубков 14, 20 и выхода 23. В зависимости от назначенного места физиотерапевтического воздействия (от его доступности) выбирается положение оси 9 физиотерапевтического устройства 4 по отношению к оси 10 корпуса 1 (значение угла ). С помощью шарнирного устройства 7,расположенного на рабочей части 12 корпуса 1, физиотерапевтическое устройство 4 устанавливается в заданное положение, которое фиксируется зажимной гайкой 8. Воздуховод 3 и высокочастотный кабель 2 подсоединяются к соответствующим выходам многофункционального физиотерапевтического аппарата (на чертежах не изображен). В соответствии с программой в резервуар 17 подачи лекарственного средства с помощью любого подходящего средства 18 загрузки лекарственного средства подается заданное количество определенного лекарственного средства, например в виде любой подходящей лекарственной формы. В качестве многофункционального физиотерапевтического аппарата может быть использован любой аппарат, который выполнен на современной элементной базе и представляет собой импульсно-модулированный высокочастотный генератор, к выходу которого через высоковольтный кабель 2 может быть подключен повышающий трансформатор 13, питающий высоким напряжением стеклянные вакуумные электроды различной формы, обеспечивающие применение местной дарсонвализации, а также снабженный вакуумным насосом, который посредством воздуховода 3 может подавать вакуум через соответствующее физиотерапевтическое устройство в зону проведения местной дарсонвализации. В частности, эффективно может быть использован упоминавшийся выше аппарат, разработанный и запатентованный заявителем 6. Высокочастотные колебания, вырабатываемые генератором высокой частоты, модулируются с частотой 100 Гц. С помощью средства 22 осуществляется выбор программы физиотерапевтического воздействия, которая передается на плату 21 управления. Врач-физиотерапевт, медицинская сестра или т.п. лицо, удерживая держатель в руке за рукоятку 11, располагает его 10 78772011.12.30 таким образом, что рабочая часть физиотерапевтического устройства находится в заданной зоне физиотерапевтического воздействия. Нажатием кнопок 5 (включатель высокочастотного импульсного тока) и 6 (включатель вакуумного насоса) обеспечивают подачу высокочастотного импульсного тока и вакуума к месту проведения воздействия. При этом в соответствии с программой, переданной на плату 21 управления, обеспечиваются все виды, параметры и режимы воздействия. Так, управляющий сигнал передается с платы 21 управления на высокочастотный трансформатор 13, на средство 16 задания величины вакуума и на средство 19 дозированной подачи лекарственного средства. В соответствии с управляющими сигналами на выходе 23 высокочастотного трансформатора 13 (линии высокочастотного импульсного тока) получают высокочастотный импульсный ток с заданными параметрами(частота, сила тока, напряжение), который передается на соответствующую часть физиотерапевтического устройства 4 (стеклянный газонаполненный электрод) для подачи к месту воздействия (для возникновения искрового разряда между поверхностью электрода и телом пациента в зоне воздействия),в выходном патрубке 14 создается разряжение, соответствующее заданной величине вакуума, и передается на соответствующую часть физиотерапевтического устройства 4 для подачи к месту воздействия,по выходному патрубку лекарственное средство дозировано передается на соответствующую часть физиотерапевтического устройства 4 для подачи к месту воздействия. По завершении программы воздействия с платы 21 управления передается соответствующий управляющий сигнал на высокочастотный трансформатор 13, на средство 16 задания величины вакуума и на средство 19 дозированной подачи лекарственного средства. Альтернативно может быть предусмотрена сигнализация о завершении программы воздействия и прекращение подачи к физиотерапевтическому устройству физиотерапевтических средств может быть осуществлено путем механического нажатия на кнопки 5, 6 и на средство 15 сброса вакуума. Ручное управление подачей физиотерапевтических средств может быть также предусмотрено для экстренного прекращения воздействия. В описываемом примере реализации действующими факторами местной физиотерапии являются электромагнитные импульсные колебания и высоковольтные искровые разряды (ток дАрсонваля), сочетаемые с создаваемым очаговым дозированным вакуумом и лекарственным средством, дозировано подаваемым непосредственно в зону воздействия. Все это позволяет значительно повысить эффективность лечения/воздействия. При этом заявляемый держатель значительно упрощает выполнение самой процедуры воздействия и улучшает ее с точки зрения эргономичности, безопасности и удобства для оператора и пациента. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
