Сельскохозяйственная уборочная машина

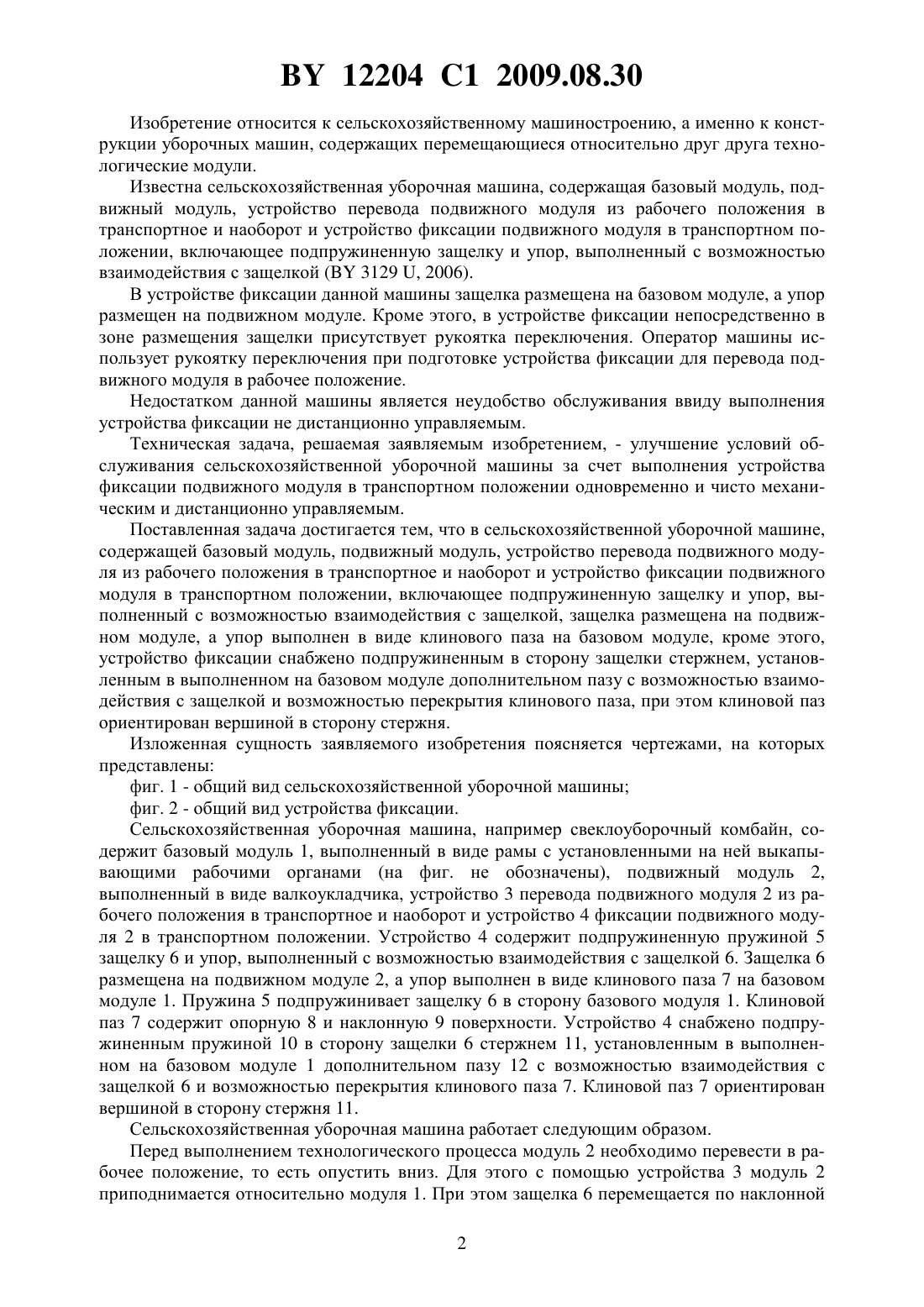

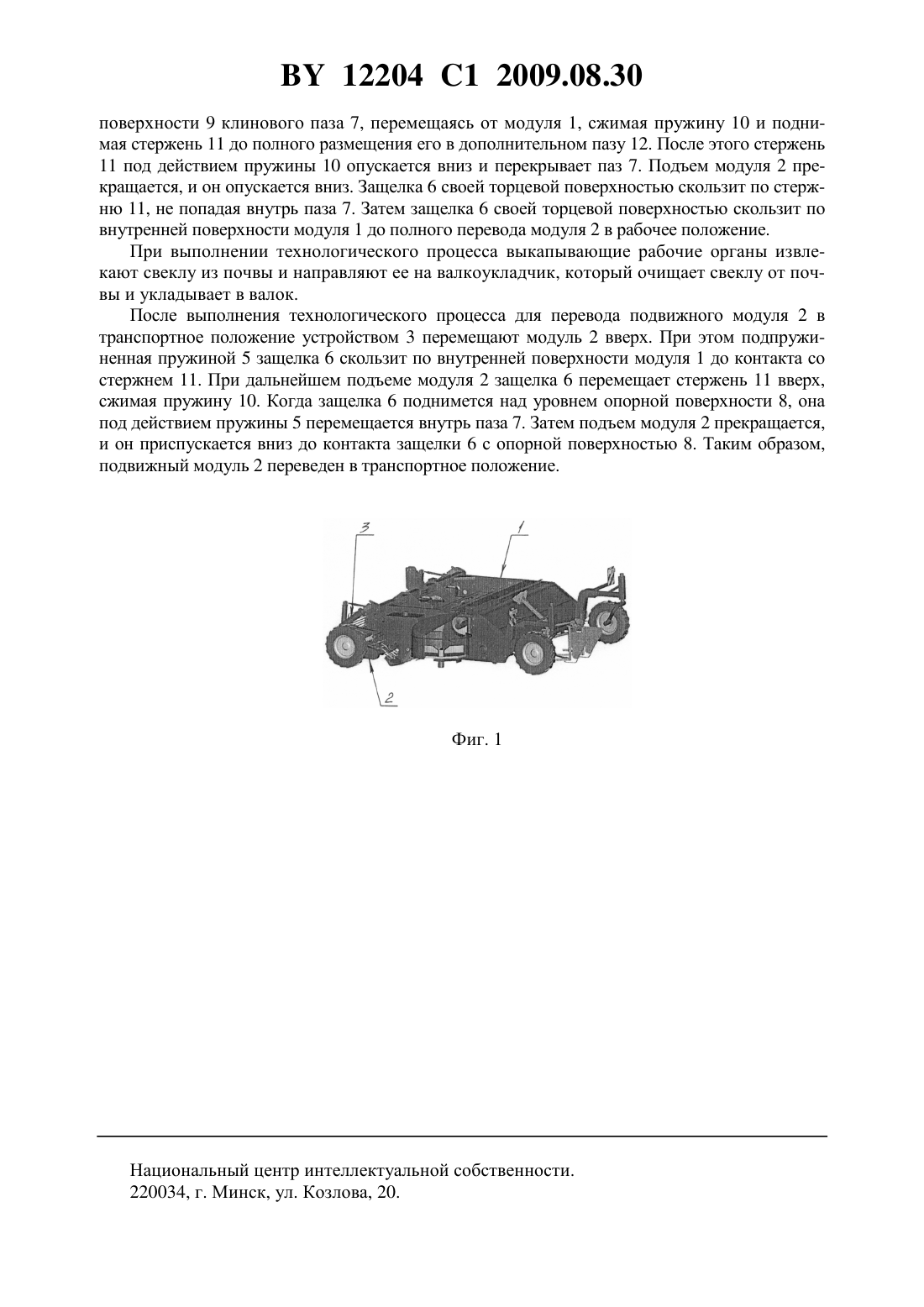

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Федорович Сергей Александрович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой, отличающаяся тем, что защелка размещена на подвижном модуле, а упор выполнен в виде клинового паза на базовом модуле, кроме этого, устройство фиксации снабжено подпружиненным в сторону защелки стержнем, установленным в выполненном на базовом модуле дополнительном пазу с возможностью взаимодействия с защелкой и возможностью перекрытия клинового паза, при этом клиновой паз ориентирован вершиной в сторону стержня. 12204 1 2009.08.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции уборочных машин, содержащих перемещающиеся относительно друг друга технологические модули. Известна сельскохозяйственная уборочная машина, содержащая базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой ( 3129 , 2006). В устройстве фиксации данной машины защелка размещена на базовом модуле, а упор размещен на подвижном модуле. Кроме этого, в устройстве фиксации непосредственно в зоне размещения защелки присутствует рукоятка переключения. Оператор машины использует рукоятку переключения при подготовке устройства фиксации для перевода подвижного модуля в рабочее положение. Недостатком данной машины является неудобство обслуживания ввиду выполнения устройства фиксации не дистанционно управляемым. Техническая задача, решаемая заявляемым изобретением, - улучшение условий обслуживания сельскохозяйственной уборочной машины за счет выполнения устройства фиксации подвижного модуля в транспортном положении одновременно и чисто механическим и дистанционно управляемым. Поставленная задача достигается тем, что в сельскохозяйственной уборочной машине,содержащей базовый модуль, подвижный модуль, устройство перевода подвижного модуля из рабочего положения в транспортное и наоборот и устройство фиксации подвижного модуля в транспортном положении, включающее подпружиненную защелку и упор, выполненный с возможностью взаимодействия с защелкой, защелка размещена на подвижном модуле, а упор выполнен в виде клинового паза на базовом модуле, кроме этого,устройство фиксации снабжено подпружиненным в сторону защелки стержнем, установленным в выполненном на базовом модуле дополнительном пазу с возможностью взаимодействия с защелкой и возможностью перекрытия клинового паза, при этом клиновой паз ориентирован вершиной в сторону стержня. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид сельскохозяйственной уборочной машины фиг. 2 - общий вид устройства фиксации. Сельскохозяйственная уборочная машина, например свеклоуборочный комбайн, содержит базовый модуль 1, выполненный в виде рамы с установленными на ней выкапывающими рабочими органами (на фиг. не обозначены), подвижный модуль 2,выполненный в виде валкоукладчика, устройство 3 перевода подвижного модуля 2 из рабочего положения в транспортное и наоборот и устройство 4 фиксации подвижного модуля 2 в транспортном положении. Устройство 4 содержит подпружиненную пружиной 5 защелку 6 и упор, выполненный с возможностью взаимодействия с защелкой 6. Защелка 6 размещена на подвижном модуле 2, а упор выполнен в виде клинового паза 7 на базовом модуле 1. Пружина 5 подпружинивает защелку 6 в сторону базового модуля 1. Клиновой паз 7 содержит опорную 8 и наклонную 9 поверхности. Устройство 4 снабжено подпружиненным пружиной 10 в сторону защелки 6 стержнем 11, установленным в выполненном на базовом модуле 1 дополнительном пазу 12 с возможностью взаимодействия с защелкой 6 и возможностью перекрытия клинового паза 7. Клиновой паз 7 ориентирован вершиной в сторону стержня 11. Сельскохозяйственная уборочная машина работает следующим образом. Перед выполнением технологического процесса модуль 2 необходимо перевести в рабочее положение, то есть опустить вниз. Для этого с помощью устройства 3 модуль 2 приподнимается относительно модуля 1. При этом защелка 6 перемещается по наклонной 2 12204 1 2009.08.30 поверхности 9 клинового паза 7, перемещаясь от модуля 1, сжимая пружину 10 и поднимая стержень 11 до полного размещения его в дополнительном пазу 12. После этого стержень 11 под действием пружины 10 опускается вниз и перекрывает паз 7. Подъем модуля 2 прекращается, и он опускается вниз. Защелка 6 своей торцевой поверхностью скользит по стержню 11, не попадая внутрь паза 7. Затем защелка 6 своей торцевой поверхностью скользит по внутренней поверхности модуля 1 до полного перевода модуля 2 в рабочее положение. При выполнении технологического процесса выкапывающие рабочие органы извлекают свеклу из почвы и направляют ее на валкоукладчик, который очищает свеклу от почвы и укладывает в валок. После выполнения технологического процесса для перевода подвижного модуля 2 в транспортное положение устройством 3 перемещают модуль 2 вверх. При этом подпружиненная пружиной 5 защелка 6 скользит по внутренней поверхности модуля 1 до контакта со стержнем 11. При дальнейшем подъеме модуля 2 защелка 6 перемещает стержень 11 вверх,сжимая пружину 10. Когда защелка 6 поднимется над уровнем опорной поверхности 8, она под действием пружины 5 перемещается внутрь паза 7. Затем подъем модуля 2 прекращается,и он приспускается вниз до контакта защелки 6 с опорной поверхностью 8. Таким образом,подвижный модуль 2 переведен в транспортное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
