Устройство для предотвращения образования сосулек в водостоке коньковой крыши здания

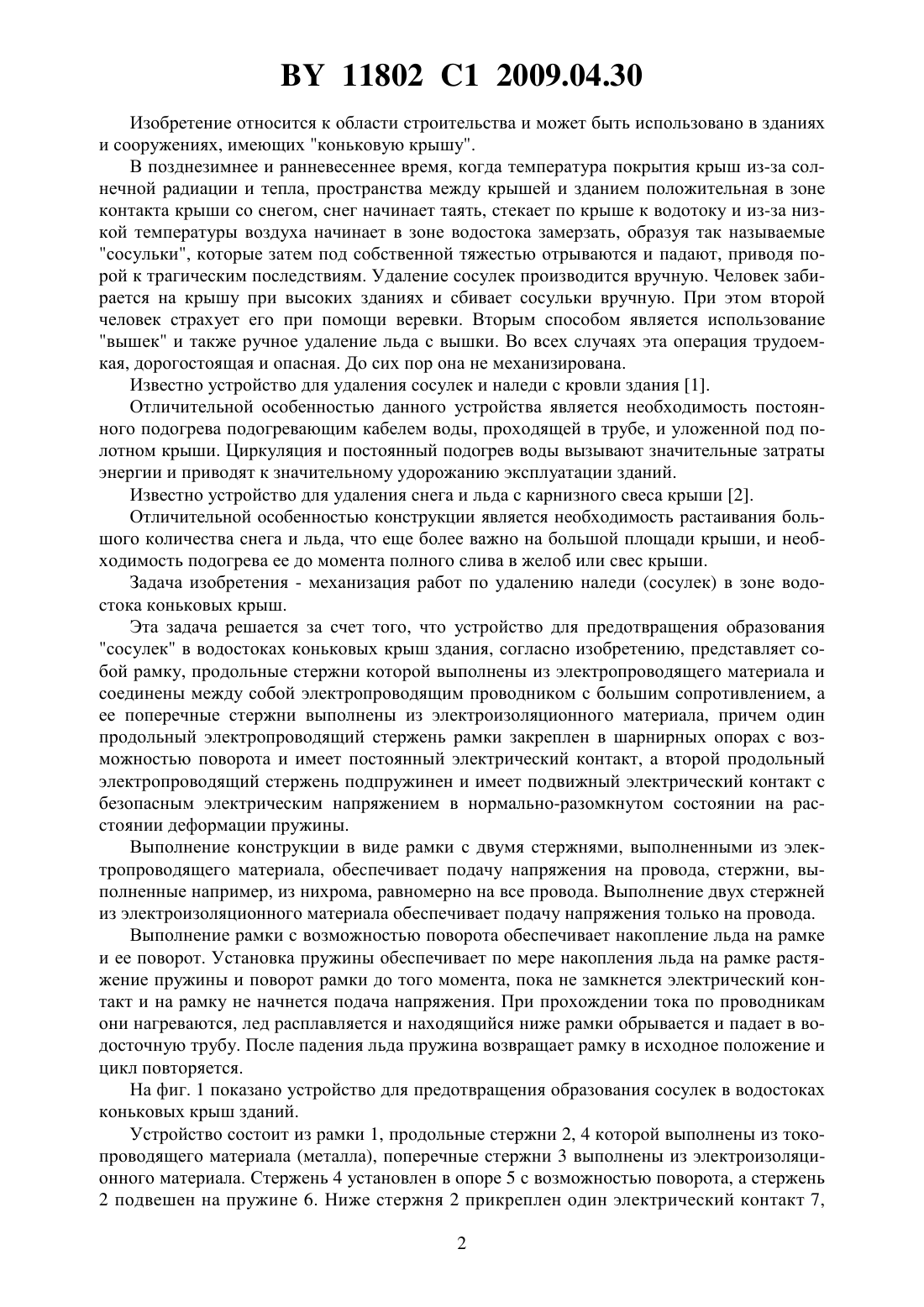

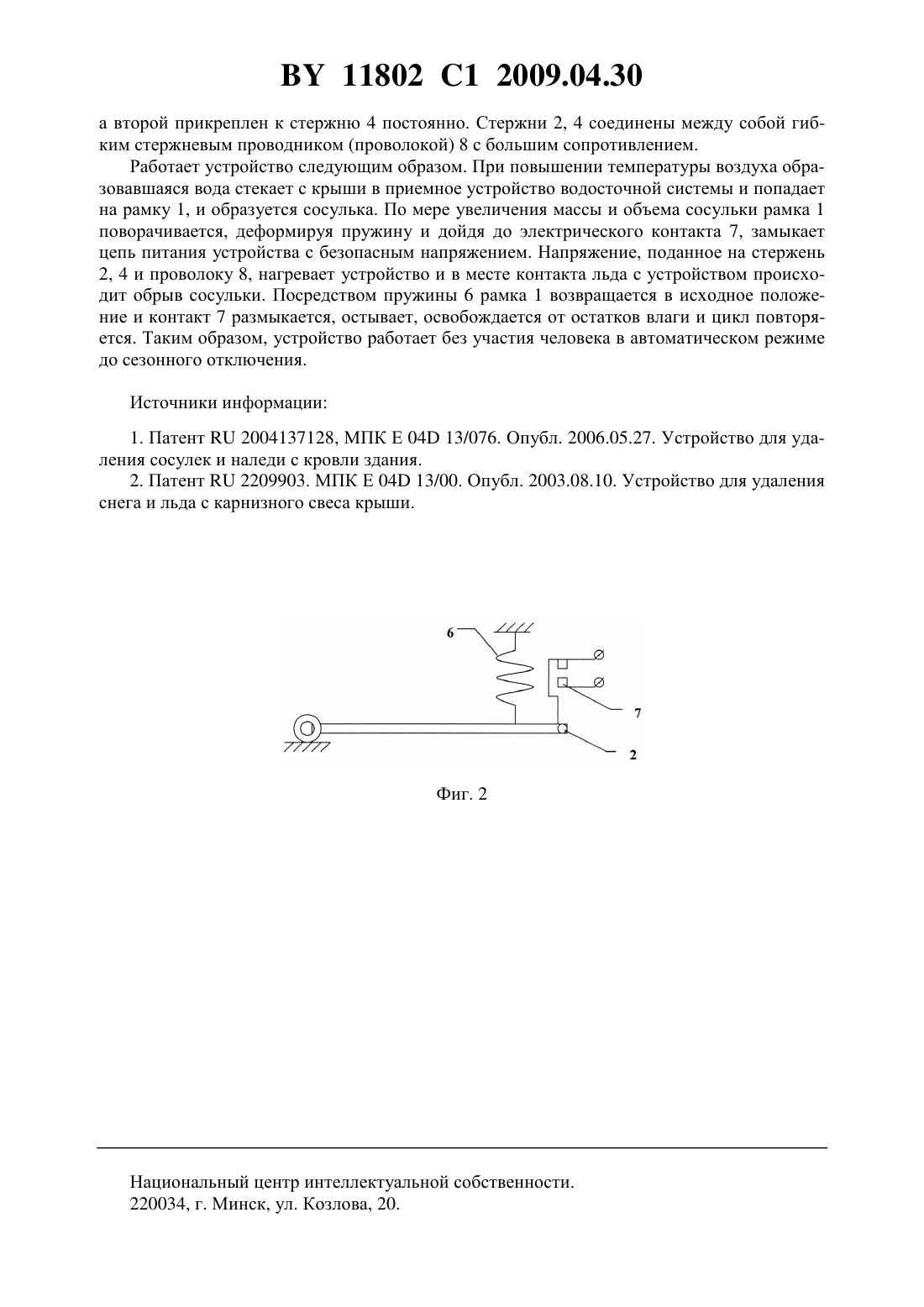

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ОБРАЗОВАНИЯ СОСУЛЕК В ВОДОСТОКЕ КОНЬКОВОЙ КРЫШИ ЗДАНИЯ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Щемелев Анатолий Мефодьевич Кургузиков Александр Михайлович Гатальский Артем Владимирович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Устройство для предотвращения образования сосулек в водостоке коньковой крыши здания, содержащее закрепляемое на наружной кромке крыши приспособление, представляющее собой рамку, продольные стержни которой выполнены из электропроводящего материала и соединены между собой электропроводящим проводником с большим сопротивлением, а ее поперечные стержни выполнены из электроизоляционного материала,причем один продольный электропроводящий стержень рамки закреплен в шарнирных опорах с возможностью поворота и имеет постоянный электрический контакт, а второй продольный электропроводящий стержень подпружинен и имеет подвижный электрический контакт с безопасным электрическим напряжением в нормально-разомкнутом состоянии на расстоянии деформации пружины. 11802 1 2009.04.30 Изобретение относится к области строительства и может быть использовано в зданиях и сооружениях, имеющих коньковую крышу. В позднезимнее и ранневесеннее время, когда температура покрытия крыш из-за солнечной радиации и тепла, пространства между крышей и зданием положительная в зоне контакта крыши со снегом, снег начинает таять, стекает по крыше к водотоку и из-за низкой температуры воздуха начинает в зоне водостока замерзать, образуя так называемые сосульки, которые затем под собственной тяжестью отрываются и падают, приводя порой к трагическим последствиям. Удаление сосулек производится вручную. Человек забирается на крышу при высоких зданиях и сбивает сосульки вручную. При этом второй человек страхует его при помощи веревки. Вторым способом является использование вышек и также ручное удаление льда с вышки. Во всех случаях эта операция трудоемкая, дорогостоящая и опасная. До сих пор она не механизирована. Известно устройство для удаления сосулек и наледи с кровли здания 1. Отличительной особенностью данного устройства является необходимость постоянного подогрева подогревающим кабелем воды, проходящей в трубе, и уложенной под полотном крыши. Циркуляция и постоянный подогрев воды вызывают значительные затраты энергии и приводят к значительному удорожанию эксплуатации зданий. Известно устройство для удаления снега и льда с карнизного свеса крыши 2. Отличительной особенностью конструкции является необходимость растаивания большого количества снега и льда, что еще более важно на большой площади крыши, и необходимость подогрева ее до момента полного слива в желоб или свес крыши. Задача изобретения - механизация работ по удалению наледи (сосулек) в зоне водостока коньковых крыш. Эта задача решается за счет того, что устройство для предотвращения образования сосулек в водостоках коньковых крыш здания, согласно изобретению, представляет собой рамку, продольные стержни которой выполнены из электропроводящего материала и соединены между собой электропроводящим проводником с большим сопротивлением, а ее поперечные стержни выполнены из электроизоляционного материала, причем один продольный электропроводящий стержень рамки закреплен в шарнирных опорах с возможностью поворота и имеет постоянный электрический контакт, а второй продольный электропроводящий стержень подпружинен и имеет подвижный электрический контакт с безопасным электрическим напряжением в нормально-разомкнутом состоянии на расстоянии деформации пружины. Выполнение конструкции в виде рамки с двумя стержнями, выполненными из электропроводящего материала, обеспечивает подачу напряжения на провода, стержни, выполненные например, из нихрома, равномерно на все провода. Выполнение двух стержней из электроизоляционного материала обеспечивает подачу напряжения только на провода. Выполнение рамки с возможностью поворота обеспечивает накопление льда на рамке и ее поворот. Установка пружины обеспечивает по мере накопления льда на рамке растяжение пружины и поворот рамки до того момента, пока не замкнется электрический контакт и на рамку не начнется подача напряжения. При прохождении тока по проводникам они нагреваются, лед расплавляется и находящийся ниже рамки обрывается и падает в водосточную трубу. После падения льда пружина возвращает рамку в исходное положение и цикл повторяется. На фиг. 1 показано устройство для предотвращения образования сосулек в водостоках коньковых крыш зданий. Устройство состоит из рамки 1, продольные стержни 2, 4 которой выполнены из токопроводящего материала (металла), поперечные стержни 3 выполнены из электроизоляционного материала. Стержень 4 установлен в опоре 5 с возможностью поворота, а стержень 2 подвешен на пружине 6. Ниже стержня 2 прикреплен один электрический контакт 7,2 11802 1 2009.04.30 а второй прикреплен к стержню 4 постоянно. Стержни 2, 4 соединены между собой гибким стержневым проводником (проволокой) 8 с большим сопротивлением. Работает устройство следующим образом. При повышении температуры воздуха образовавшаяся вода стекает с крыши в приемное устройство водосточной системы и попадает на рамку 1, и образуется сосулька. По мере увеличения массы и объема сосульки рамка 1 поворачивается, деформируя пружину и дойдя до электрического контакта 7, замыкает цепь питания устройства с безопасным напряжением. Напряжение, поданное на стержень 2, 4 и проволоку 8, нагревает устройство и в месте контакта льда с устройством происходит обрыв сосульки. Посредством пружины 6 рамка 1 возвращается в исходное положение и контакт 7 размыкается, остывает, освобождается от остатков влаги и цикл повторяется. Таким образом, устройство работает без участия человека в автоматическом режиме до сезонного отключения. Источники информации 1. Патент 2004137128, МПК Е 04 13/076. Опубл. 2006.05.27. Устройство для удаления сосулек и наледи с кровли здания. 2. Патент 2209903. МПК Е 04 13/00. Опубл. 2003.08.10. Устройство для удаления снега и льда с карнизного свеса крыши. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
