Номер патента: 7783

Опубликовано: 28.02.2006

Автор: Манкевич Эдуард Александрович

Скачать PDF файл.

Текст

Смотреть все

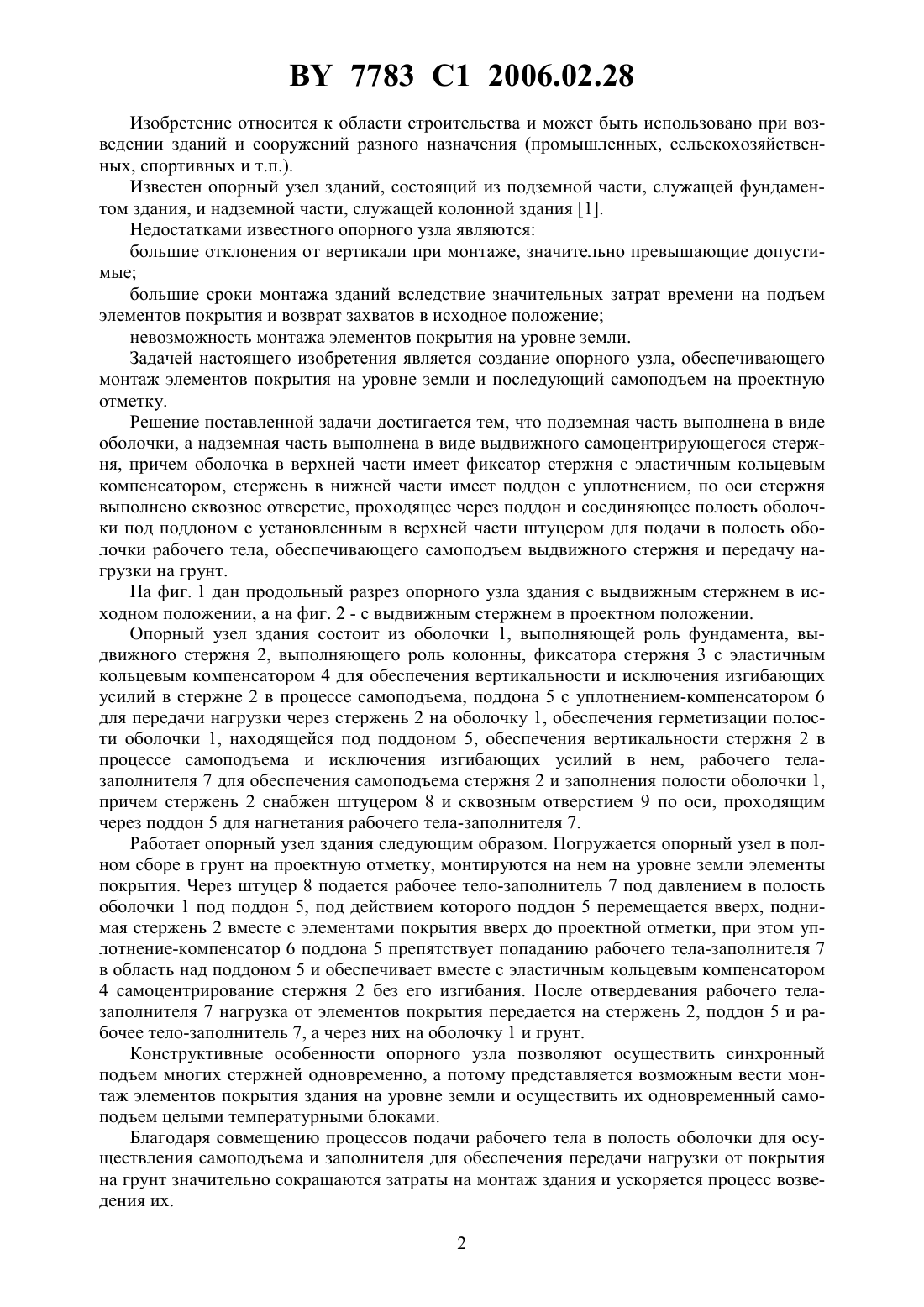

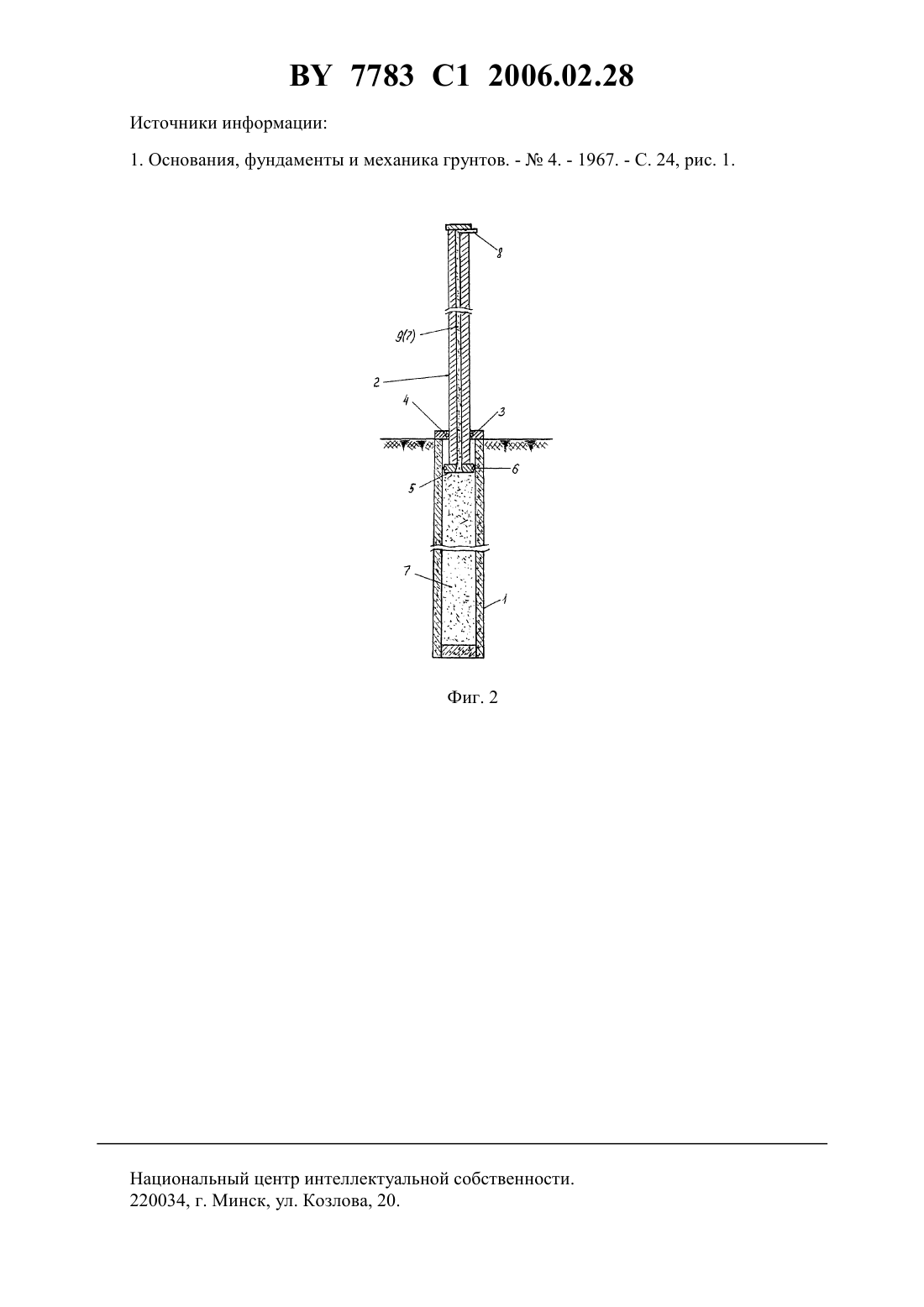

(51)02 27/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Манкевич Эдуард Александрович(72) Автор Манкевич Эдуард Александрович(73) Патентообладатель Манкевич Эдуард Александрович(57) Опорный узел здания, включающий подземную, служащую фундаментом здания, и надземную, служащую колонной здания, части, отличающийся тем, что подземная часть выполнена в виде оболочки, а надземная часть выполнена в виде выдвижного самоцентрирующегося стержня, причем оболочка в верхней части имеет фиксатор стержня с эластичным кольцевым компенсатором, стержень в нижней части имеет поддон с уплотнением, по оси стержня выполнено сквозное отверстие, проходящее через поддон и соединяющее полость оболочки под поддоном с установленным в верхней части штуцером для подачи в полость оболочки рабочего тела, обеспечивающего самоподъем выдвижного стержня и передачу нагрузки на грунт. 7783 1 2006.02.28 Изобретение относится к области строительства и может быть использовано при возведении зданий и сооружений разного назначения (промышленных, сельскохозяйственных, спортивных и т.п.). Известен опорный узел зданий, состоящий из подземной части, служащей фундаментом здания, и надземной части, служащей колонной здания 1. Недостатками известного опорного узла являются большие отклонения от вертикали при монтаже, значительно превышающие допустимые большие сроки монтажа зданий вследствие значительных затрат времени на подъем элементов покрытия и возврат захватов в исходное положение невозможность монтажа элементов покрытия на уровне земли. Задачей настоящего изобретения является создание опорного узла, обеспечивающего монтаж элементов покрытия на уровне земли и последующий самоподъем на проектную отметку. Решение поставленной задачи достигается тем, что подземная часть выполнена в виде оболочки, а надземная часть выполнена в виде выдвижного самоцентрирующегося стержня, причем оболочка в верхней части имеет фиксатор стержня с эластичным кольцевым компенсатором, стержень в нижней части имеет поддон с уплотнением, по оси стержня выполнено сквозное отверстие, проходящее через поддон и соединяющее полость оболочки под поддоном с установленным в верхней части штуцером для подачи в полость оболочки рабочего тела, обеспечивающего самоподъем выдвижного стержня и передачу нагрузки на грунт. На фиг. 1 дан продольный разрез опорного узла здания с выдвижным стержнем в исходном положении, а на фиг. 2 - с выдвижным стержнем в проектном положении. Опорный узел здания состоит из оболочки 1, выполняющей роль фундамента, выдвижного стержня 2, выполняющего роль колонны, фиксатора стержня 3 с эластичным кольцевым компенсатором 4 для обеспечения вертикальности и исключения изгибающих усилий в стержне 2 в процессе самоподъема, поддона 5 с уплотнением-компенсатором 6 для передачи нагрузки через стержень 2 на оболочку 1, обеспечения герметизации полости оболочки 1, находящейся под поддоном 5, обеспечения вертикальности стержня 2 в процессе самоподъема и исключения изгибающих усилий в нем, рабочего телазаполнителя 7 для обеспечения самоподъема стержня 2 и заполнения полости оболочки 1,причем стержень 2 снабжен штуцером 8 и сквозным отверстием 9 по оси, проходящим через поддон 5 для нагнетания рабочего тела-заполнителя 7. Работает опорный узел здания следующим образом. Погружается опорный узел в полном сборе в грунт на проектную отметку, монтируются на нем на уровне земли элементы покрытия. Через штуцер 8 подается рабочее тело-заполнитель 7 под давлением в полость оболочки 1 под поддон 5, под действием которого поддон 5 перемещается вверх, поднимая стержень 2 вместе с элементами покрытия вверх до проектной отметки, при этом уплотнение-компенсатор 6 поддона 5 препятствует попаданию рабочего тела-заполнителя 7 в область над поддоном 5 и обеспечивает вместе с эластичным кольцевым компенсатором 4 самоцентрирование стержня 2 без его изгибания. После отвердевания рабочего телазаполнителя 7 нагрузка от элементов покрытия передается на стержень 2, поддон 5 и рабочее тело-заполнитель 7, а через них на оболочку 1 и грунт. Конструктивные особенности опорного узла позволяют осуществить синхронный подъем многих стержней одновременно, а потому представляется возможным вести монтаж элементов покрытия здания на уровне земли и осуществить их одновременный самоподъем целыми температурными блоками. Благодаря совмещению процессов подачи рабочего тела в полость оболочки для осуществления самоподъема и заполнителя для обеспечения передачи нагрузки от покрытия на грунт значительно сокращаются затраты на монтаж здания и ускоряется процесс возведения их. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: E02D 27/00

Метки: здания, опорный, узел
