Игровой конструктор (варианты)

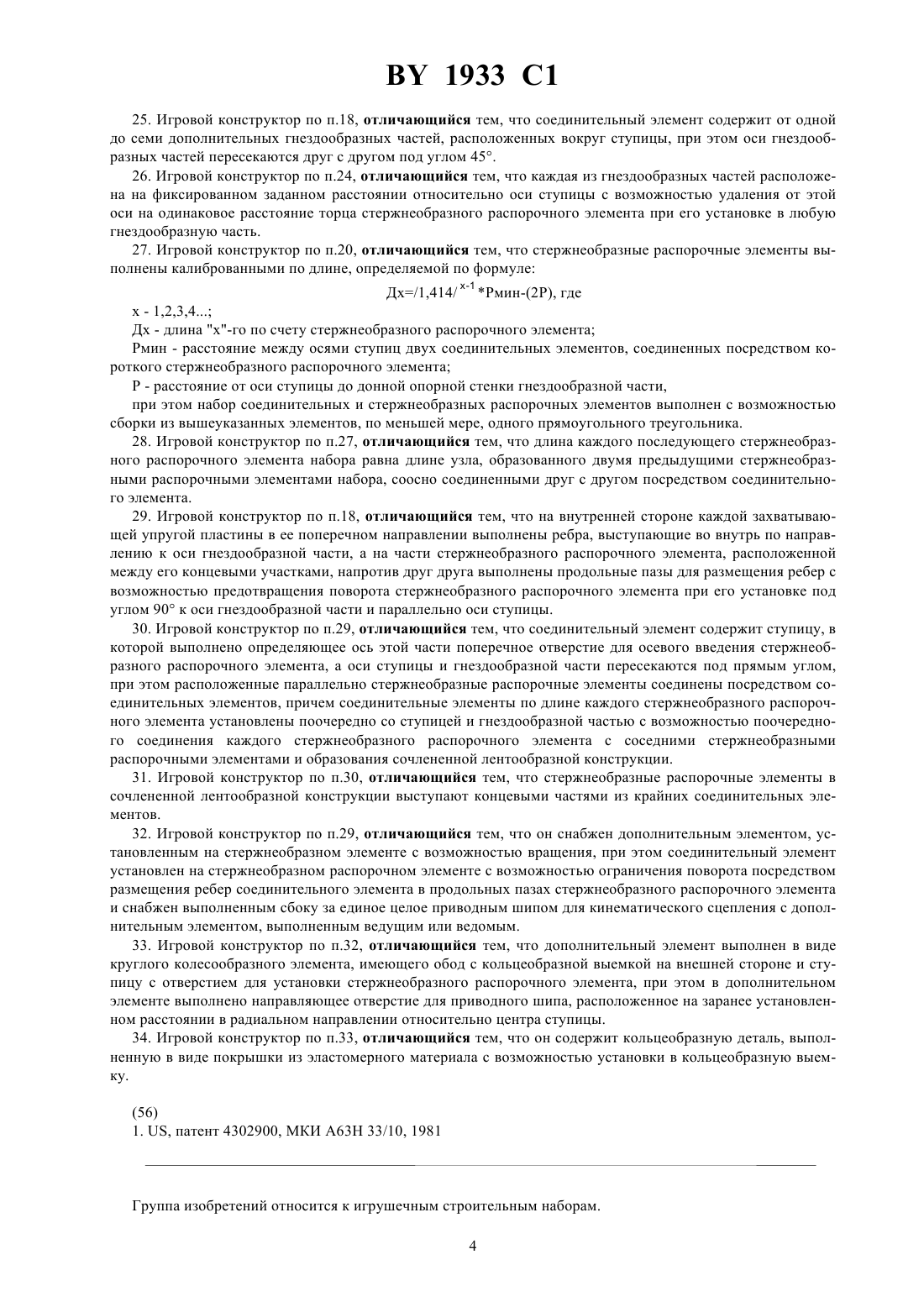

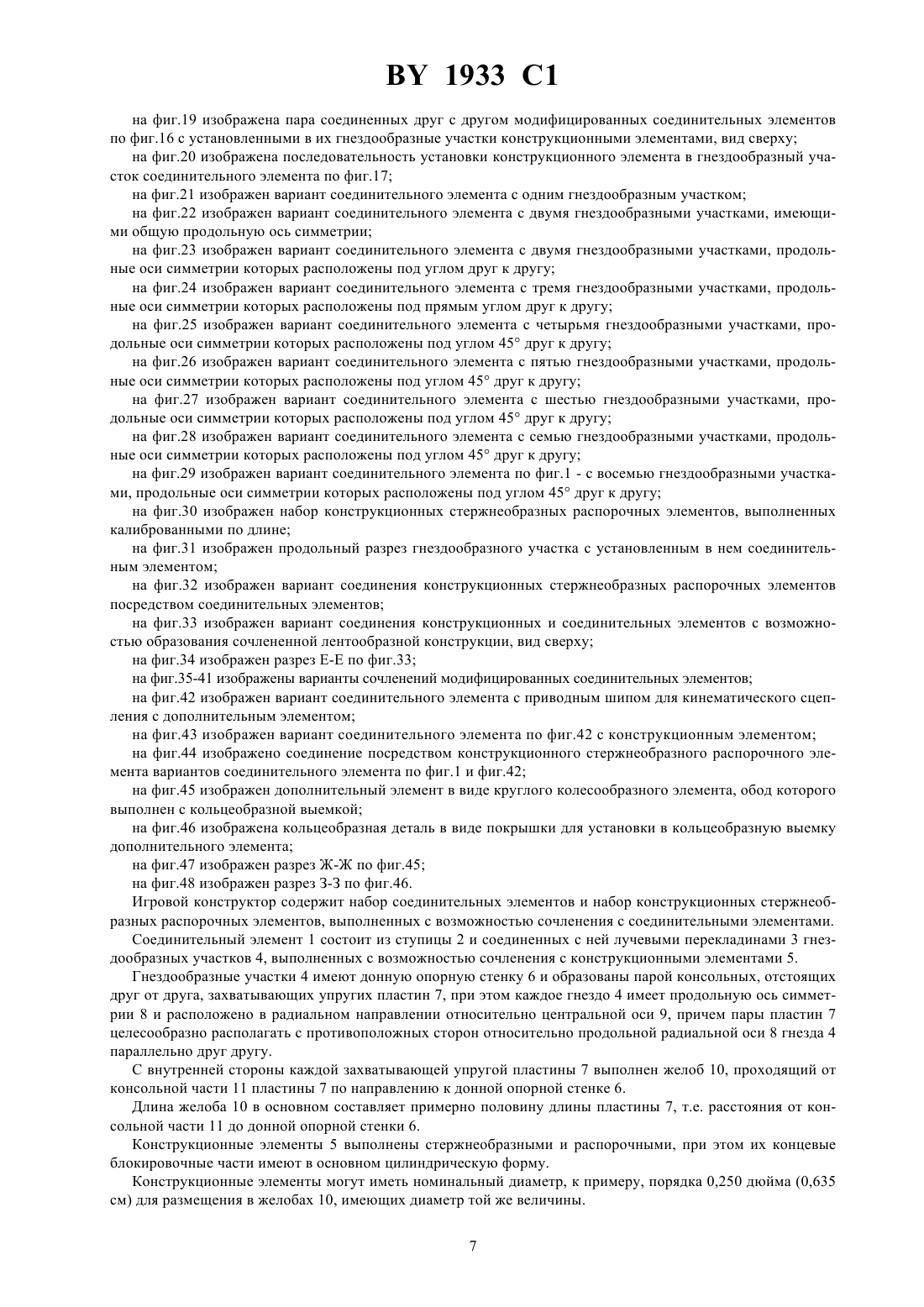

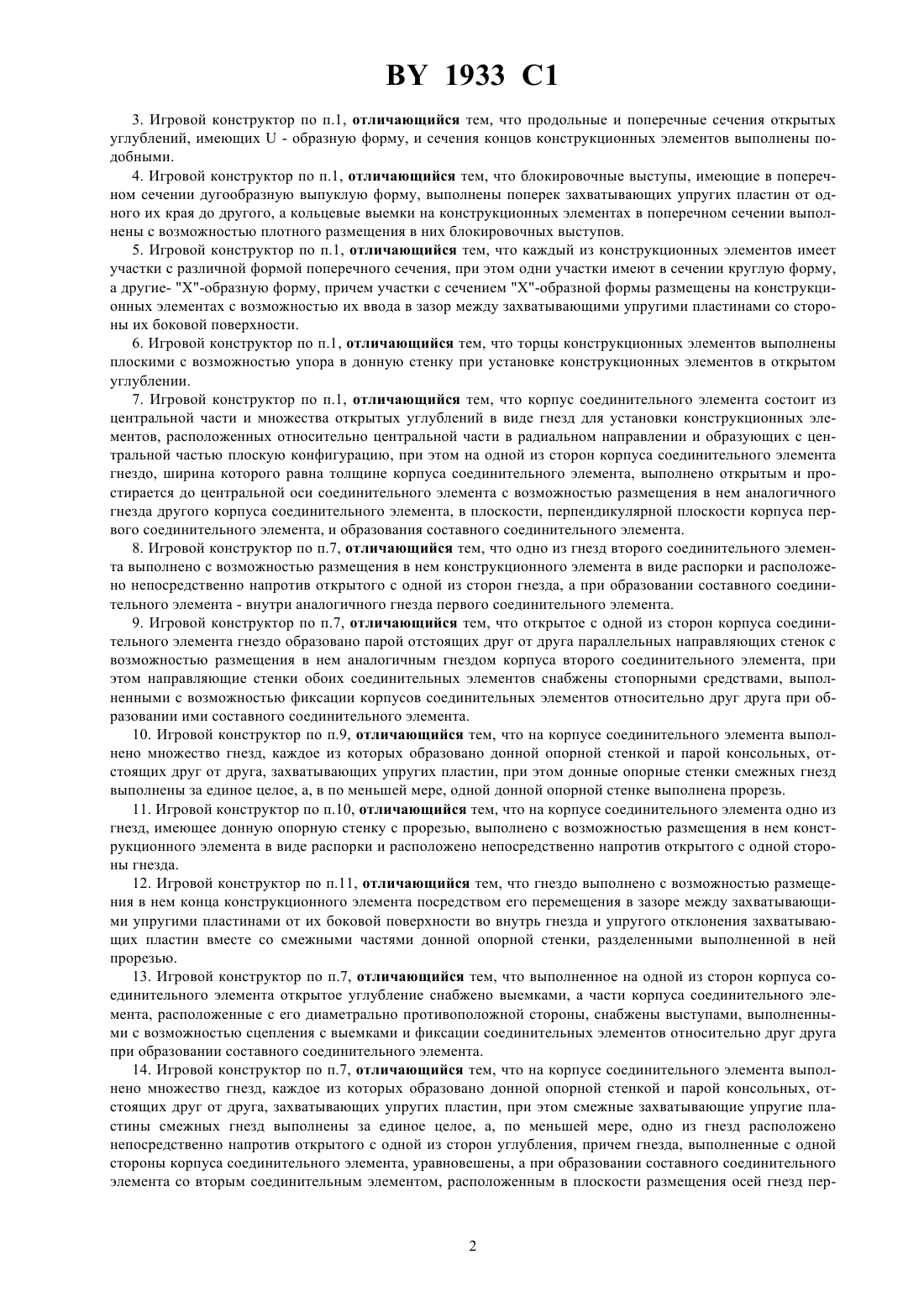

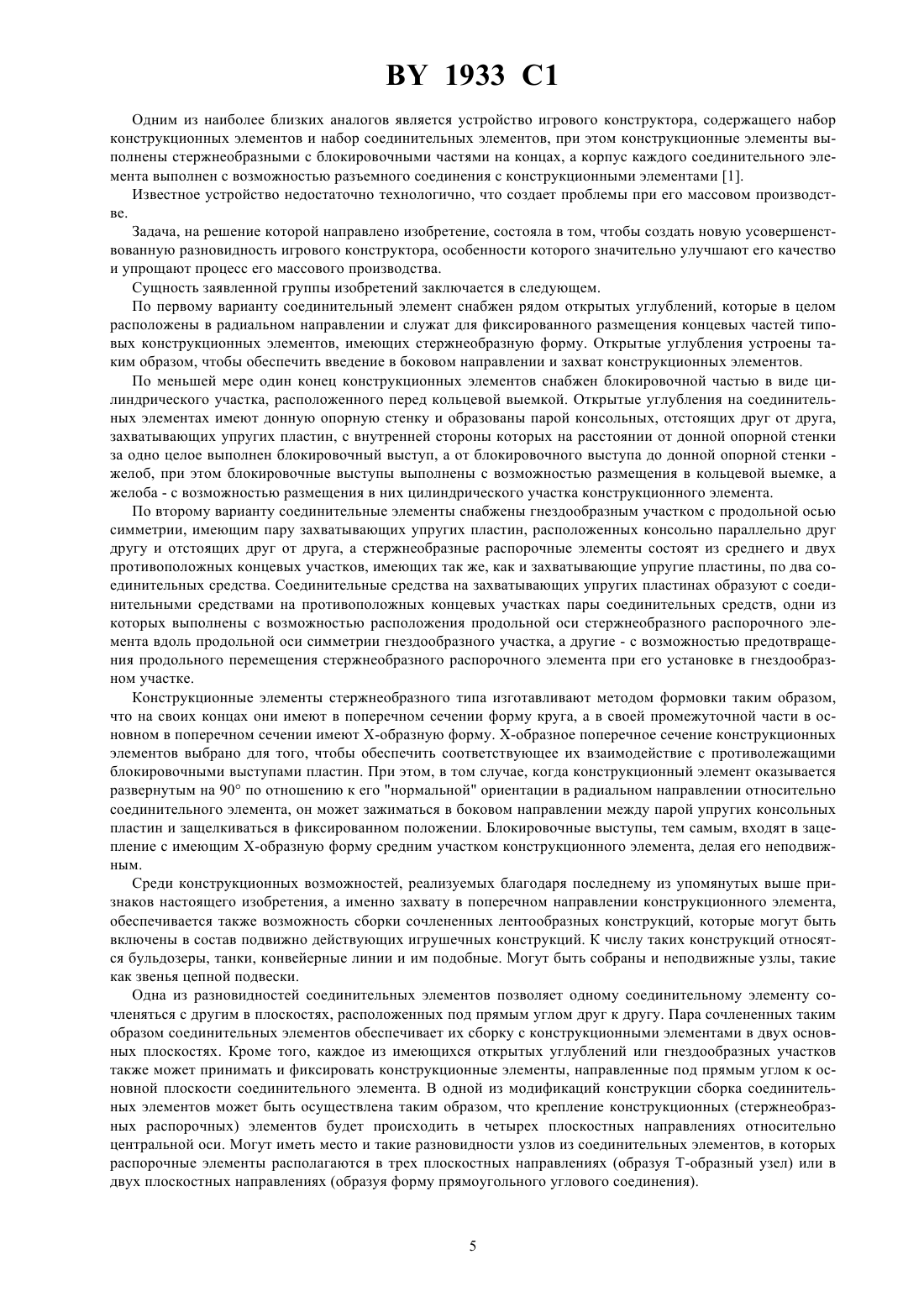

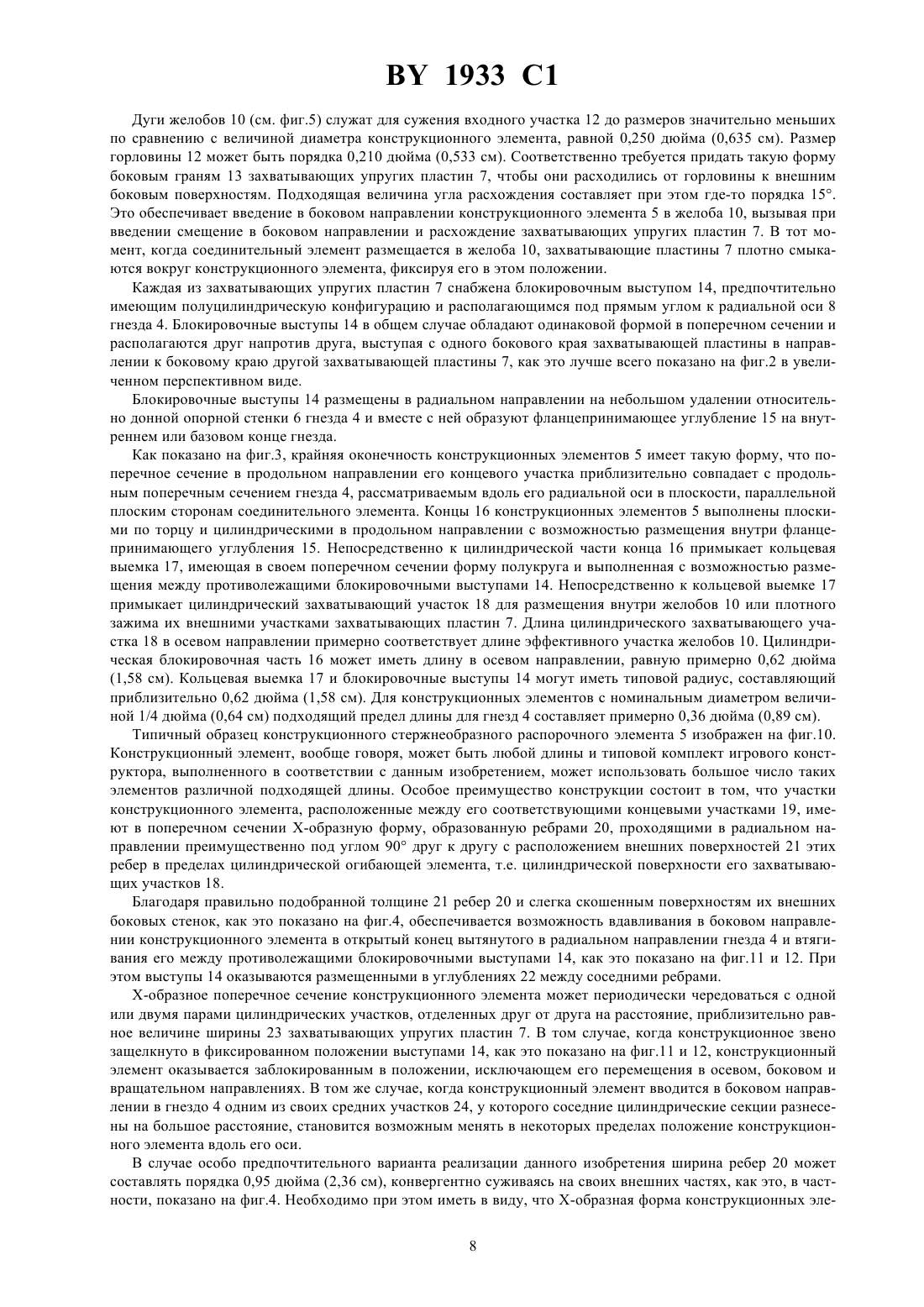

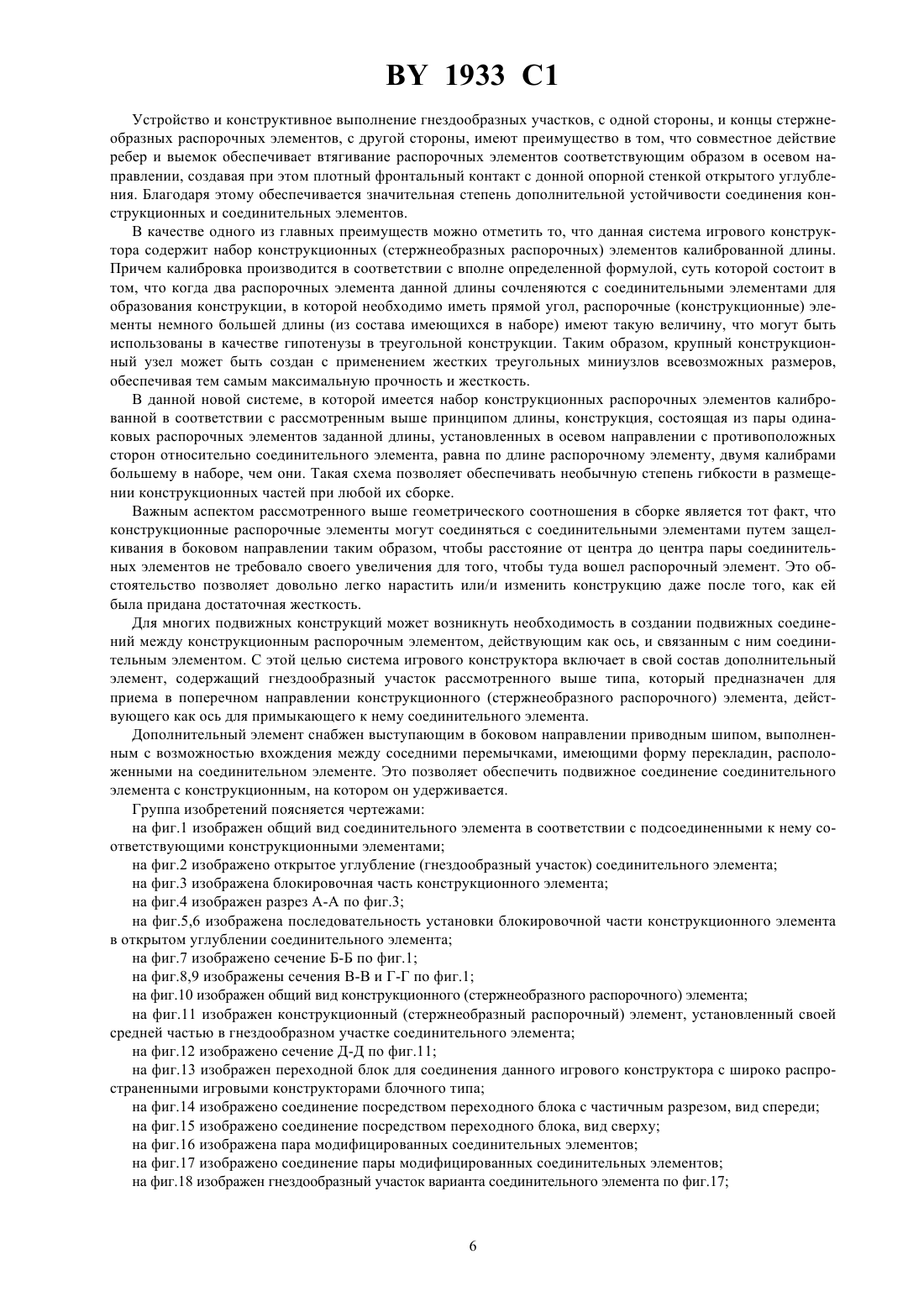

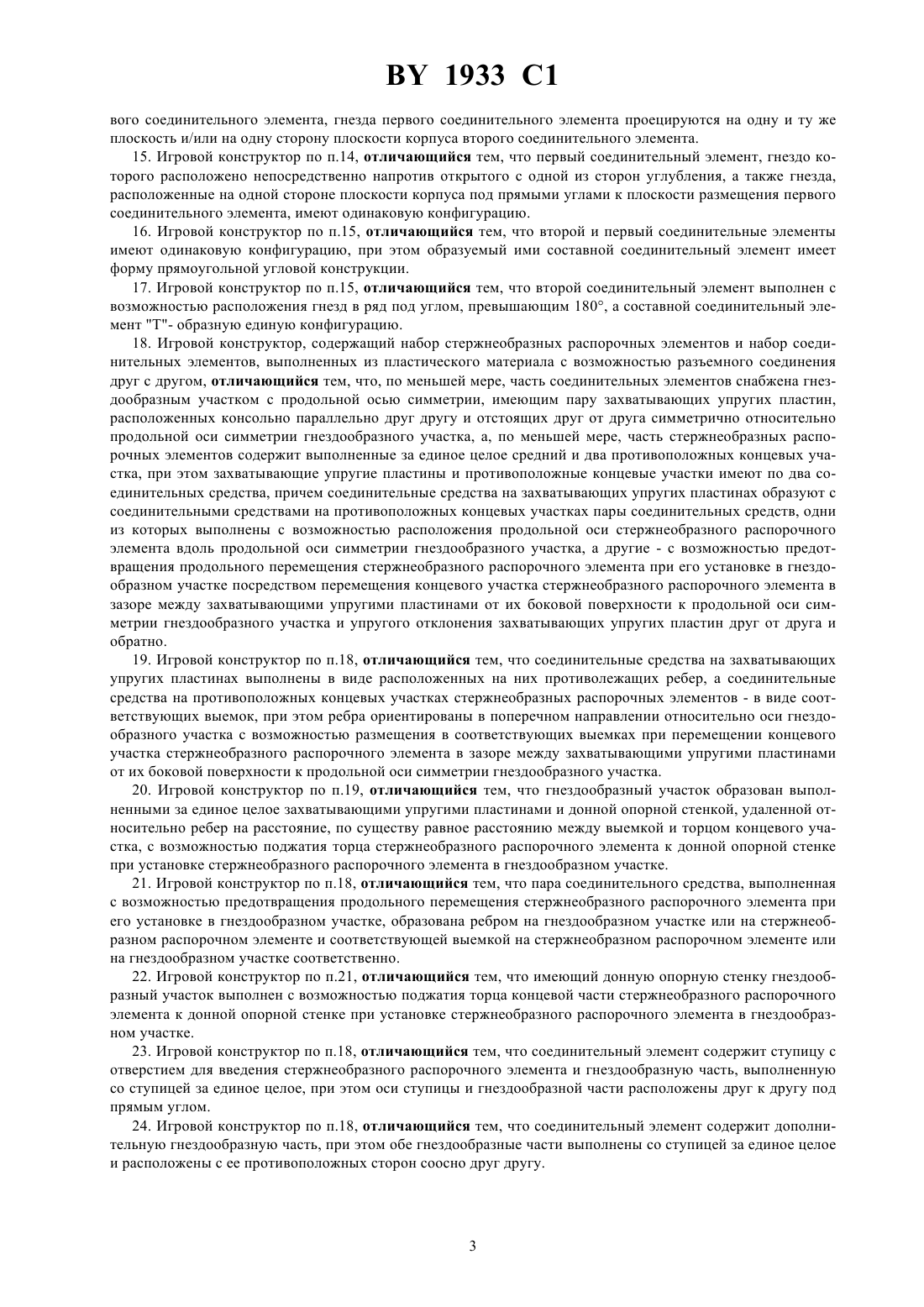

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Коннектор Сет Лимитед Партнершип(73) Патентообладатель Коннектор Сет Лимитед Партнершип(57) Игровой конструктор, содержащий набор конструкционных элементов, каждый из которых выполнен стержнеобразным с блокировочными частями на концах, ограниченными посредством кольцевой выемки каждая, и набор соединительных элементов, корпусы которых выполнены с возможностью разъемного соединения с конструкционными элементами, отличающийся тем, что на корпусе каждого соединительного элемента выполнено, по меньшей мере, одно открытое углубление, имеющее донную опорную стенку и образованное парой консольных, отстоящих друг от друга, захватывающих упругих пластин, по меньшей мере, на одной из которых, с внутренней ее стороны, за одно целое с пластиной выполнен блокировочный выступ, а с внутренней стороны каждой захватывающей упругой пластины от блокировочного выступа до консольной части выполнен желоб, при этом, по меньшей мере, один конец каждого конструкционного элемента имеет цилиндрический участок перед кольцевой выемкой, причем блокировочные выступы выполнены с возможностью размещения в кольцевой выемке, а желобы - с возможностью размещения в них цилиндрического участка конструкционного элемента при его установке в открытом углублении. Фиг. 1 2. Игровой конструктор по п., отличающийся тем, что поперечные сечения желобов захватывающих упругих пластин и сечения концов конструкционных элементов выполнены соответствующими друг другу по форме, при этом концы конструкционных элементов в поперечном сечении имеют форму круга, диаметр которого больше расстояния между парами захватывающих упругих пластин. 1933 1 3. Игровой конструктор по п.1, отличающийся тем, что продольные и поперечные сечения открытых углублений, имеющих- образную форму, и сечения концов конструкционных элементов выполнены подобными. 4. Игровой конструктор по п.1, отличающийся тем, что блокировочные выступы, имеющие в поперечном сечении дугообразную выпуклую форму, выполнены попеек захватывающих упругих пластин от одного их края до другого, а кольцевые выемки на конструкционных элементах в поперечном сечении выполнены с возможностью плотного размещения в них блокировочных выступов. 5. Игровой конструктор по п.1, отличающийся тем, что каждый из конструкционных элементов имеет участки с различной формой поперечного сечения, при этом одни участки имеют в сечении круглую форму,а другие- Х-образную форму, причем участки с сечением Х-образной формы размещены на конструкционных элементах с возможностью их ввода в зазор между захватывающими упругими пластинами со стороны их боковой поверхности. 6. Игровой конструктор по п.1, отличающийся тем, что торцы конструкционных элементов выполнены плоскими с возможностью упора в донную стенку при установке конструкционных элементов в открытом углублении. 7. Игровой конструктор по п.1, отличающийся тем, что корпус соединительного элемента состоит из центральной части и множества открытых углублений в виде гнезд для установки конструкционных элементов, расположенных относительно центральной части в радиальном направлении и образующих с центральной частью плоскую конфигурацию, при этом на одной из сторон корпуса соединительного элемента гнездо, ширина которого равна толщине корпуса соединительного элемента, выполнено открытым и простирается до центральной оси соединительного элемента с возможностью размещения в нем аналогичного гнезда другого корпуса соединительного элемента, в плоскости, перпендикулярной плоскости корпуса первого соединительного элемента, и образования составного соединительного элемента. 8. Игровой конструктор по п.7, отличающийся тем, что одно из гнезд второго соединительного элемента выполнено с возможностью размещения в нем конструкционного элемента в виде распорки и расположено непосредственно напротив открытого с одной из сторон гнезда, а при образовании составного соединительного элемента - внутри аналогичного гнезда первого соединительного элемента. 9. Игровой конструктор по п.7, отличающийся тем, что открытое с одной из сторон корпуса соединительного элемента гнездо образовано парой отстоящих друг от друга параллельных направляющих стенок с возможностью размещения в нем аналогичным гнездом корпуса второго соединительного элемента, при этом направляющие стенки обоих соединительных элементов снабжены стопорными средствами, выполненными с возможностью фиксации корпусов соединительных элементов относительно друг друга при образовании ими составного соединительного элемента. 10. Игровой конструктор по п.9, отличающийся тем, что на корпусе соединительного элемента выполнено множество гнезд, каждое из которых образовано донной опорной стенкой и парой консольных, отстоящих друг от друга, захватывающих упругих пластин, при этом донные опорные стенки смежных гнезд выполнены за единое целое, а, в по меньшей мере, одной донной опорной стенке выполнена прорезь. 11. Игровой конструктор по п.10, отличающийся тем, что на корпусе соединительного элемента одно из гнезд, имеющее донную опорную стенку с прорезью, выполнено с возможностью размещения в нем конструкционного элемента в виде распорки и расположено непосредственно напротив открытого с одной стороны гнезда. 12. Игровой конструктор по п.11, отличающийся тем, что гнездо выполнено с возможностью размещения в нем конца конструкционного элемента посредством его перемещения в зазоре между захватывающими упругими пластинами от их боковой поверхности во внутрь гнезда и упругого отклонения захватывающих пластин вместе со смежными частями донной опорной стенки, разделенными выполненной в ней прорезью. 13. Игровой конструктор по п.7, отличающийся тем, что выполненное на одной из сторон корпуса соединительного элемента открытое углубление снабжено выемками, а части корпуса соединительного элемента, расположенные с его диаметрально противоположной стороны, снабжены выступами, выполненными с возможностью сцепления с выемками и фиксации соединительных элементов относительно друг друга при образовании составного соединительного элемента. 14. Игровой конструктор п п.7, отличающийся тем, что на корпусе соединительного элемента выполнено множество гнезд, каждое из которых образовано донной опорной стенкой и парой консольных, отстоящих друг от друга, захватывающих упругих пластин, при этом смежные захватывающие упругие пластины смежных гнезд выполнены за единое целое, а, по меньшей мере, одно из гнезд расположено непосредственно напротив открытого с одной из сторон углубления, причем гнезда, выполненные с одной стороны корпуса соединительного элемента, уравновешены, а при образовании составного соединительного элемента со вторым соединительным элементом, расположенным в плоскости размещения осей гнезд пер 2 1933 1 вого соединительного элемента, гнезда первого соединительного элемента проецируются на одну и ту же плоскость и/или на одну сторону плоскости корпуса второго соединительного элемента. 15. Игровой конструктор по п.14, отличающийся тем, что первый соединительный элемент, гнездо которого расположено непосредственно напротив открытого с одной из сторон углубления, а также гнезда,расположенные на одной стороне плоскости корпуса под прямыми углами к плоскости размещения первого соединительного элемента, имеют одинаковую конфигурацию. 16. Игровой конструктор по п.15, отличающийся тем, что второй и первый соединительные элементы имеют одинаковую конфигурацию, при этом образуемый ими составной соединительный элемент имеет форму прямоугольной угловой конструкции. 17. Игровой конструктор по п.15, отличающийся тем, что второй соединительный элемент выполнен с возможностью расположения гнезд в ряд под углом, превышающим 180, а составной соединительный элемент Т- образную единую конфигурацию. 18. Игровой конструктор, содержащий набор стержнеобразных распорочных элементов и набор соединительных элементов, выполненных из пластического материала с возможностью разъемного соединения друг с другом, отличающийся тем, что, по меньшей мере, часть соединительных элементов снабжена гнездообразным участком с продольной осью симметрии, имеющим пару захватывающих упругих пластин,расположенных консольно параллельно друг другу и отстоящих друг от друга симметрично относительно продольной оси симметрии гнездообразного участка, а, по меньшей мере, часть стержнеобразных распорочных элементов содержит выполненные за единое целое средний и два противоположных концевых участка, при этом захватывающие упругие пластины и противоположные концевые участки имеют по два соединительных средства, причем соединительные средства на захватывающих упругих пластинах образуют с соединительными средствами на противоположных концевых участках пары соединительных средств, одни из которых выполнены с возможностью расположения продольной оси стержнеобразного распорочного элемента вдоль продольной оси симметрии гнездообразного участка, а другие - с возможностью предотвращения продольного перемещения стержнеобразного распорочного элемента при его установке в гнездообразном участке посредством перемещения концевого участка стержнеобразного распорочного элемента в зазоре между захватывающими упругими пластинами от их боковой поверхности к продольной оси симметрии гнездообразного участка и упругого отклонения захватывающих упругих пластин друг от друга и обратно. 19. Игровой конструктор по п.18, отличающийся тем, что соединительные средства на захватывающих упругих пластинах выполнены в виде расположенных на них противолежащих ребер, а соединительные средства на противоположных концевых участках стержнеобразных распорочных элементов - в виде соответствующих выемок, при этом ребра ориентированы в поперечном направлении относительно оси гнездообразного участка с возможностью размещения в соответствующих выемках при перемещении концевого участка стержнеобразного распорочного элемента в зазоре между захватывающими упругими пластинами от их боковой поверхности к продольной оси симметрии гнездообразного участка. 20. Игровой конструктор по п.19, отличающийся тем, что гнездообразный участок образован выполненными за единое целое захватывающими упругими пластинами и донной опорной стенкой, удаленной относительно ребер на расстояние, по существу равное расстоянию между выемкой и торцом концевого участка, с возможностью поджатия торца стержнеобразного распорочного элемента к донной опорной стенке при установке стержнеобразного распорочного элемента в гнездообразном участке. 21. Игровой конструктор по п.18, отличающийся тем, что пара соединительного средства, выполненная с возможностью предотвращения продольного перемещения стержнеобразного распорочного элемента при его установке в гнездообразном участке, образована ребром на гнездообразном участке или на стержнеобразном распорочном элементе и соответствующей выемкой на стержнеобразном распорочном элементе или на гнездообразном участке соответственно. 22. Игровой конструктор по п.21, отличающийся тем, что имеющий донную опорную стенку гнездообразный участок выполнен с возможностью поджатия торца концевой части стержнеобразного распорочного элемента к донной опорной стенке при установке стержнеобразного распорочного элемента в гнездообразном участке. 23. Игровой конструктор по п.18, отличающийся тем, что соединительный элемент содержит ступицу с отверстием для введения стержнеобразного распорочного элемента и гнездообразную часть, выполненную со ступицей за единое целое, при этом оси ступицы и гнездообразной части расположены друг к другу под прямым углом. 24. Игровой конструктор по п.18, отличающийся тем, что соединительный элемент содержит дополнительную гнездообразную часть, при этом обе гнездообразные части выполнены со ступицей за единое целое и расположены с ее противоположных сторон соосно друг другу. 1933 1 25. Игровой конструктор по п.18, отличающийся тем, что соединительный элемент содержит от одной до семи дополнительных гнездообразных частей, расположенных вокруг ступицы, при этом оси гнездообразных частей пересекаются друг с другом под углом 45. 26. Игровой конструктор по п.24, отличающийся тем, что каждая из гнездообразных частей расположена на фиксированном заданном расстоянии относительно оси ступицы с возможностью удаления от этой оси на одинаковое расстояние торца стержнеобразного распорочного элемента при его установке в любую гнездообразную часть. 27. Игровой конструктор по п.20, отличающийся тем, что стержнеобразные распорочные элементы выполнены калиброванными по длине, определяемой по формуле Дх/1,414/ Рмин-(2 Р), где х - 1,2,3,4 Дх - длина х-го по счету стержнеобразного распорочного элемента Рмин - расстояние между осями ступиц двух соединительных элементов, соединенных посредством короткого стержнеобразного распорочного элемента Р - расстояние от оси ступицы до донной опорной стенки гнездообразной части,при этом набор соединительных и стержнеобразных распорочных элементов выполнен с возможностью сборки из вышеуказанных элементов, по меньшей мере, одного прямоугольного треугольника. 28. Игровой конструктор по п.27, отличающийся тем, что длина каждого последующего стержнеобразного распорочного элемента набора равна длине узла, образованного двумя предыдущими стержнеобразными распорочными элементами набора, соосно соединенными друг с другом посредством соединительного элемента. 29. Игровой конструктор по п.18, отличающийся тем, что на внутренней стороне каждой захватывающей упругой пластины в ее поперечном направлении выполнены ребра, выступающие во внутрь по направлению к оси гнездообразной части, а на части стержнеобразного распорочного элемента, расположенной между его концевыми участками, напротив друг друга выполнены продольные пазы для размещения ребер с возможностью предотвращения поворота стержнеобразного распорочного элемента при его установке под углом 90 к оси гнездообразной части и параллельно оси ступицы. 30. Игровой конструктор по п.29, отличающийся тем, что соединительный элемент содержит ступицу, в которой выполнено определяющее ось этой части поперечное отверстие для осевого введения стержнеобразного распорочного элемента, а оси ступицы и гнездообразной части пересекаются под прямым углом,при этом расположенные параллельно стержнеобразные распорочные элементы соединены посредством соединительных элементов, причем соединительные элементы по длине каждого стержнеобразного распорочного элемента установлены поочередно со ступицей и гнездообразной частью с возможностью поочередного соединения каждого стержнеобразного распорочного элемента с соседними стержнеобразными распорочными элементами и образования сочлененной лентообразной конструкции. 31. Игровой конструктор по п.30, отличающийся тем, что стержнеобразные распорочные элементы в сочлененной лентообразной конструкции выступают концевыми частями из крайних соединительных элементов. 32. Игровой конструктор по п.29, отличающийся тем, что он снабжен дополнительным элементом, установленным на стержнеобразном элементе с возможностью вращения, при этом соединительный элемент установлен на стержнеобразном распорочном элементе с возможностью ограничения поворота посредством размещения ребер соединительного элемента в продольных пазах стержнеобразного распорочного элемента и снабжен выполненным сбоку за единое целое приводным шипом для кинематического сцепления с дополнительным элементом, выполненным ведущим или ведомым. 33. Игровой конструктор по п.32, отличающийся тем, что дополнительный элемент выполнен в виде круглого колесообразного элемента, имеющего обод с кольцеобразной выемкой на внешней стороне и ступицу с отверстием для установки стержнеобразного распорочного элемента, при этом в дополнительном элементе выполнено направляющее отверстие для приводного шипа, расположенное на заранее установленном расстоянии в радиальном направлении относительно центра ступицы. 34. Игровой конструктор по п.33, отличающийся тем, что он содержит кольцеобразную деталь, выполненную в виде покрышки из эластомерного материала с возможностью установки в кольцеобразную выемку. Группа изобретений относится к игрушечным строительным наборам. 4 1933 1 Одним из наиболее близких аналогов является устройство игрового конструктора, содержащего набор конструкционных элементов и набор соединительных элементов, при этом конструкционные элементы выполнены стержнеобразными с блокировочными частями на концах, а корпус каждого соединительного элемента выполнен с возможностью разъемного соединения с конструкционными элементами 1. Известное устройство недостаточно технологично, что создает проблемы при его массовом производстве. Задача, на решение которой направлено изобретение, состояла в том, чтобы создать новую усовершенствованную разновидность игрового конструктора, особенности которого значительно улучшают его качество и упрощают процесс его массового производства. Сущность заявленной группы изобретений заключается в следующем. По первому варианту соединительный элемент снабжен рядом открытых углублений, которые в целом расположены в радиальном направлении и служат для фиксированного размещения концевых частей типовых конструкционных элементов, имеющих стержнеобразную форму. Открытые углубления устроены таким образом, чтобы обеспечить введение в боковом направлении и захват конструкционных элементов. По меньшей мере один конец конструкционных элементов снабжен блокировочной частью в виде цилиндрического участка, расположенного перед кольцевой выемкой. Открытые углубления на соединительных элементах имеют донную опорную стенку и образованы парой консольных, отстоящих друг от друга,захватывающих упругих пластин, с внутренней стороны которых на расстоянии от донной опорной стенки за одно целое выполнен блокировочный выступ, а от блокировочного выступа до донной опорной стенки желоб, при этом блокировочные выступы выполнены с возможностью размещения в кольцевой выемке, а желоба - с возможностью размещения в них цилиндрического участка конструкционного элемента. По второму варианту соединительные элементы снабжены гнездообразным участком с продольной осью симметрии, имеющим пару захватывающих упругих пластин, расположенных консольно параллельно друг другу и отстоящих друг от друга, а стержнеобразные распорочные элементы состоят из среднего и двух противоположных концевых участков, имеющих так же, как и захватывающие упругие пластины, по два соединительных средства. Соединительные средства на захватывающих упругих пластинах образуют с соединительными средствами на противоположных концевых участках пары соединительных средств, одни из которых выполнены с возможностью расположения продольной оси стержнеобразного распорочного элемента вдоль продольной оси симметрии гнездообразного участка, а другие - с возможностью предотвращения продольного перемещения стержнеобразного распорочного элемента при его установке в гнездообразном участке. Конструкционные элементы стержнеобразного типа изготавливают методом формовки таким образом,что на своих концах они имеют в поперечном сечении форму круга, а в своей промежуточной части в основном в поперечном сечении имеют -образную форму. Х-образное поперечное сечение конструкционных элементов выбрано для того, чтобы обеспечить соответствующее их взаимодействие с противолежащими блокировочными выступами пластин. При этом, в том случае, когда конструкционный элемент оказывается развернутым на 90 по отношению к его нормальной ориентации в радиальном направлении относительно соединительного элемента, он может зажиматься в боковом направлении между парой упругих консольных пластин и защелкиваться в фиксированном положении. Блокировочные выступы, тем самым, входят в зацепление с имеющим Х-образную форму средним участком конструкционного элемента, делая его неподвижным. Среди конструкционных возможностей, реализуемых благодаря последнему из упомянутых выше признаков настоящего изобретения, а именно захвату в поперечном направлении конструкционного элемента,обеспечивается также возможность сборки сочлененных лентообразных конструкций, которые могут быть включены в состав подвижно действующих игрушечных конструкций. К числу таких конструкций относятся бульдозеры, танки, конвейерные линии и им подобные. Могут быть собраны и неподвижные узлы, такие как звенья цепной подвески. Одна из разновидностей соединительных элементов позволяет одному соединительному элементу сочленяться с другим в плоскостях, расположенных под прямым углом друг к другу. Пара сочлененных таким образом соединительных элементов обеспечивает их сборку с конструкционными элементами в двух основных плоскостях. Кроме того, каждое из имеющихся открытых углублений или гнездообразных участков также может принимать и фиксировать конструкционные элементы, направленные под прямым углом к основной плоскости соединительного элемента. В одной из модификаций конструкции сборка соединительных элементов может быть осуществлена таким образом, что крепление конструкционных (стержнеобразных распорочных) элементов будет происходить в четырех плоскостных направлениях относительно центральной оси. Могут иметь место и такие разновидности узлов из соединительных элементов, в которых распорочные элементы располагаются в трех плоскостных направлениях (образуя Т-образный узел) или в двух плоскостных направлениях (образуя форму прямоугольного углового соединения). 1933 1 Устройство и конструктивное выполнение гнездообразных участков, с одной стороны, и концы стержнеобразных распорочных элементов, с другой стороны, имеют преимущество в том, что совместное действие ребер и выемок обеспечивает втягивание распорочных элементов соответствующим образом в осевом направлении, создавая при этом плотный фронтальный контакт с донной опорной стенкой открытого углубления. Благодаря этому обеспечивается значительная степень дополнительной устойчивости соединения конструкционных и соединительных элементов. В качестве одного из главных преимуществ можно отметить то, что данная система игрового конструктора содержит набор конструкционных (стержнеобразных распорочных) элементов калиброванной длины. Причем калибровка производится в соответствии с вполне определенной формулой, суть которой состоит в том, что когда два распорочных элемента данной длины сочленяются с соединительными элементами для образования конструкции, в которой необходимо иметь прямой угол, распорочные (конструкционные) элементы немного большей длины (из состава имеющихся в наборе) имеют такую величину, что могут быть использованы в качестве гипотенузы в треугольной конструкции. Таким образом, крупный конструкционный узел может быть создан с применением жестких треугольных миниузлов всевозможных размеров,обеспечивая тем самым максимальную прочность и жесткость. В данной новой системе, в которой имеется набор конструкционных распорочных элементов калиброванной в соответствии с рассмотренным выше принципом длины, конструкция, состоящая из пары одинаковых распорочных элементов заданной длины, установленных в осевом направлении с противоположных сторон относительно соединительного элемента, равна по длине распорочному элементу, двумя калибрами большему в наборе, чем они. Такая схема позволяет обеспечивать необычную степень гибкости в размещении конструкционных частей при любой их сборке. Важным аспектом рассмотренного выше геометрического соотношения в сборке является тот факт, что конструкционные распорочные элементы могут соединяться с соединительными элементами путем защелкивания в боковом направлении таким образом, чтобы расстояние от центра до центра пары соединительных элементов не требовало своего увеличения для того, чтобы туда вошел распорочный элемент. Это обстоятельство позволяет довольно легко нарастить или/и изменить конструкцию даже после того, как ей была придана достаточная жесткость. Для многих подвижных конструкций может возникнуть необходимость в создании подвижных соединений между конструкционным распорочным элементом, действующим как ось, и связанным с ним соединительным элементом. С этой целью система игрового конструктора включает в свой состав дополнительный элемент, содержащий гнездообразный участок рассмотренного выше типа, который предназначен для приема в поперечном направлении конструкционного (стержнеобразного распорочного) элемента, действующего как ось для примыкающего к нему соединительного элемента. Дополнительный элемент снабжен выступающим в боковом направлении приводным шипом, выполненным с возможностью вхождения между соседними перемычками, имеющими форму перекладин, расположенными на соединительном элементе. Это позволяет обеспечить подвижное соединение соединительного элемента с конструкционным, на котором он удерживается. Группа изобретений поясняется чертежами на фиг.1 изображен общий вид соединительного элемента в соответствии с подсоединенными к нему соответствующими конструкционными элементами на фиг.2 изображено открытое углубление (гнездообразный участок) соединительного элемента на фиг.3 изображена блокировочная часть конструкционного элемента на фиг.4 изображен разрез А-А по фиг.3 на фиг.5,6 изображена последовательность установки блокировочной части конструкционного элемента в открытом углублении соединительного элемента на фиг.7 изображено сечение Б-Б по фиг.1 на фиг.8,9 изображены сечения В-В и Г-Г по фиг.1 на фиг.10 изображен общий вид конструкционного (стержнеобразного распорочного) элемента на фиг.11 изображен конструкционный (стержнеобразный распорочный) элемент, установленный своей средней частью в гнездообразном участке соединительного элемента на фиг.12 изображено сечение Д-Д по фиг.11 на фиг.13 изображен переходной блок для соединения данного игрового конструктора с широко распространенными игровыми конструкторами блочного типа на фиг.14 изображено соединение посредством переходного блока с частичным разрезом, вид спереди на фиг.15 изображено соединение посредством переходного блока, вид сверху на фиг.16 изображена пара модифицированных соединительных элементов на фиг.17 изображено соединение пары модифицированных соединительных элементов на фиг.18 изображен гнездообразный участок варианта соединительного элемента по фиг.17 1933 1 на фиг.19 изображена пара соединенных друг с другом модифицированных соединительных элементов по фиг.16 с установленными в их гнездообразные участки конструкционными элементами, вид сверху на фиг.20 изображена последовательность установки конструкционного элемента в гнездообразный участок соединительного элемента по фиг.17 на фиг.21 изображен вариант соединительного элемента с одним гнездообразным участком на фиг.22 изображен вариант соединительного элемента с двумя гнездообразными участками, имеющими общую продольную ось симметрии на фиг.23 изображен вариант соединительного элемента с двумя гнездообразными участками, продольные оси симметрии которых расположены под углом друг к другу на фиг.24 изображен вариант соединительного элемента с тремя гнездообразными участками, продольные оси симметрии которых расположены под прямым углом друг к другу на фиг.25 изображен вариант соединительного элемента с четырьмя гнездообразными участками, продольные оси симметрии которых расположены под углом 45 друг к другу на фиг.26 изображен вариант соединительного элемента с пятью гнездообразными участками, продольные оси симметрии которых расположены под углом 45 друг к другу на фиг.27 изображен вариант соединительного элемента с шестью гнездообразными участками, продольные оси симметрии которых расположены под углом 45 друг к другу на фиг.28 изображен вариант соединительного элемента с семью гнездообразными участками, продольные оси симметрии которых расположены под углом 45 друг к другу на фиг.29 изображен вариант соединительного элемента по фиг.1 - с восемью гнездообразными участками, продольные оси симметрии которых расположены под углом 45 друг к другу на фиг.30 изображен набор конструкционных стержнеобразных распорочных элементов, выполненных калиброванными по длине на фиг.31 изображен продольный разрез гнездообразного участка с установленным в нем соединительным элементом на фиг.32 изображен вариант соединения конструкционных стержнеобразных распорочных элементов посредством соединительных элементов на фиг.33 изображен вариант соединения конструкционных и соединительных элементов с возможностью образования сочлененной лентообразной конструкции, вид сверху на фиг.34 изображен разрез Е-Е по фиг.33 на фиг.35-41 изображены варианты сочленений модифицированных соединительных элементов на фиг.42 изображен вариант соединительного элемента с приводным шипом для кинематического сцепления с дополнительным элементом на фиг.43 изображен вариант соединительного элемента по фиг.42 с конструкционным элементом на фиг.44 изображено соединение посредством конструкционного стержнеобразного распорочного элемента вариантов соединительного элемента по фиг.1 и фиг.42 на фиг.45 изображен дополнительный элемент в виде круглого колесообразного элемента, обод которого выполнен с кольцеобразной выемкой на фиг.46 изображена кольцеобразная деталь в виде покрышки для установки в кольцеобразную выемку дополнительного элемента на фиг.47 изображен разрез Ж-Ж по фиг.45 на фиг.48 изображен разрез З-З по фиг.46. Игровой конструктор содержит набор соединительных элементов и набор конструкционных стержнеобразных распорочных элементов, выполненных с возможностью сочленения с соединительными элементами. Соединительный элемент 1 состоит из ступицы 2 и соединенных с ней лучевыми перекладинами 3 гнездообразных участков 4, выполненных с возможностью сочленения с конструкционными элементами 5. Гнездообразные участки 4 имеют донную опорную стенку 6 и образованы парой консольных, отстоящих друг от друга, захватывающих упругих пластин 7, при этом каждое гнездо 4 имеет продольную ось симметрии 8 и расположено в радиальном направлении относительно центральной оси 9, причем пары пластин 7 целесообразно располагать с противоположных сторон относительно продольной радиальной оси 8 гнезда 4 параллельно друг другу. С внутренней стороны каждой захватывающей упругой пластины 7 выполнен желоб 10, проходящий от консольной части 11 пластины 7 по направлению к донной опорной стенке 6. Длина желоба 10 в основном составляет примерно половину длины пластины 7, т.е. расстояния от консольной части 11 до донной опорной стенки 6. Конструкционные элементы 5 выполнены стержнеобразными и распорочными, при этом их концевые блокировочные части имеют в основном цилиндрическую форму. Конструкционные элементы могут иметь номинальный диаметр, к примеру, порядка 0,250 дюйма (0,635 см) для размещения в желобах 10, имеющих диаметр той же величины. 7 1933 1 Дуги желобов 10 (см. фиг.5) служат для сужения входного участка 12 до размеров значительно меньших по сравнению с величиной диаметра конструкционного элемента, равной 0,250 дюйма (0,635 см). Размер горловины 12 может быть порядка 0,210 дюйма (0,533 см). Соответственно требуется придать такую форму боковым граням 13 захватывающих упругих пластин 7, чтобы они расходились от горловины к внешним боковым поверхностям. Подходящая величина угла расхождения составляет при этом где-то порядка 15. Это обеспечивает введение в боковом направлении конструкционного элемента 5 в желоба 10, вызывая при введении смещение в боковом направлении и расхождение захватывающих упругих пластин 7. В тот момент, когда соединительный элемент размещается в желоба 10, захватывающие пластины 7 плотно смыкаются вокруг конструкционного элемента, фиксируя его в этом положении. Каждая из захватывающих упругих пластин 7 снабжена блокировочным выступом 14, предпочтительно имеющим полуцилиндрическую конфигурацию и располагающимся под прямым углом к радиальной оси 8 гнезда 4. Блокировочные выступы 14 в общем случае обладают одинаковой формой в поперечном сечении и располагаются друг напротив друга, выступая с одного бокового края захватывающей пластины в направлении к боковому краю другой захватывающей пластины 7, как это лучше всего показано на фиг.2 в увеличенном перспективном виде. Блокировочные выступы 14 размещены в радиальном направлении на небольшом удалении относительно донной опорной стенки 6 гнезда 4 и вместе с ней образуют фланцепринимающее углубление 15 на внутреннем или базовом конце гнезда. Как показано на фиг.3, крайняя оконечность конструкционных элементов 5 имеет такую форму, что поперечное сечение в продольном направлении его концевого участка приблизительно совпадает с продольным поперечным сечением гнезда 4, рассматриваемым вдоль его радиальной оси в плоскости, параллельной плоским сторонам соединительного элемента. Концы 16 конструкционных элементов 5 выполнены плоскими по торцу и цилиндрическими в продольном направлении с возможностью размещения внутри фланцепринимающего углубления 15. Непосредственно к цилиндрической части конца 16 примыкает кольцевая выемка 17, имеющая в своем поперечном сечении форму полукруга и выполненная с возможностью размещения между противолежащими блокировочными выступами 14. Непосредственно к кольцевой выемке 17 примыкает цилиндрический захватывающий участок 18 для размещения внутри желобов 10 или плотного зажима их внешними участками захватывающих пластин 7. Длина цилиндрического захватывающего участка 18 в осевом направлении примерно соответствует длине эффективного участка желобов 10. Цилиндрическая блокировочная часть 16 может иметь длину в осевом направлении, равную примерно 0,62 дюйма(1,58 см). Кольцевая выемка 17 и блокировочные выступы 14 могут иметь типовой радиус, составляющий приблизительно 0,62 дюйма (1,58 см). Для конструкционных элементов с номинальным диаметром величиной 1/4 дюйма (0,64 см) подходящий предел длины для гнезд 4 составляет примерно 0,36 дюйма (0,89 см). Типичный образец конструкционного стержнеобразного распорочного элемента 5 изображен на фиг.10. Конструкционный элемент, вообще говоря, может быть любой длины и типовой комплект игрового конструктора, выполненного в соответствии с данным изобретением, может использовать большое число таких элементов различной подходящей длины. Особое преимущество конструкции состоит в том, что участки конструкционного элемента, расположенные между его соответствующими концевыми участками 19, имеют в поперечном сечении Х-образную форму, образованную ребрами 20, проходящими в радиальном направлении преимущественно под углом 90 друг к другу с расположением внешних поверхностей 21 этих ребер в пределах цилиндрической огибающей элемента, т.е. цилиндрической поверхности его захватывающих участков 18. Благодаря правильно подобранной толщине 21 ребер 20 и слегка скошенным поверхностям их внешних боковых стенок, как это показано на фиг.4, обеспечивается возможность вдавливания в боковом направлении конструкционного элемента в открытый конец вытянутого в радиальном направлении гнезда 4 и втягивания его между противолежащими блокировочными выступами 14, как это показано на фиг.11 и 12. При этом выступы 14 оказываются размещенными в углублениях 22 между соседними ребрами. Х-образное поперечное сечение конструкционного элемента может периодически чередоваться с одной или двумя парами цилиндрических участков, отделенных друг от друга на расстояние, приблизительно равное величине ширины 23 захватывающих упругих пластин 7. В том случае, когда конструкционное звено защелкнуто в фиксированном положении выступами 14, как это показано на фиг.11 и 12, конструкционный элемент оказывается заблокированным в положении, исключающем его перемещения в осевом, боковом и вращательном направлениях. В том же случае, когда конструкционный элемент вводится в боковом направлении в гнездо 4 одним из своих средних участков 24, у которого соседние цилиндрические секции разнесены на большое расстояние, становится возможным менять в некоторых пределах положение конструкционного элемента вдоль его оси. В случае особо предпочтительного варианта реализации данного изобретения ширина ребер 20 может составлять порядка 0,95 дюйма (2,36 см), конвергентно суживаясь на своих внешних частях, как это, в частности, показано на фиг.4. Необходимо при этом иметь в виду, что Х-образная форма конструкционных эле 8 1933 1 ментов 5 в принципе не ограничена использованием двух пар ребер. Например, могут быть использованы три пары ребер, разнесенных между собой на угол, равный 60. Соответственно, употребляемый термин Хобразный необходимо понимать как предполагающий и такие возможные случаи. Как показано на фиг.13-15, конструкция, соответствующая данному изобретению, содержит переходный блок 25, имеющий форму блочного типа и выполняющий функции промежуточного звена (интерфейса) между элементами обычного конструктора блочного типа и элементами игрового конструктора, выполненными в соответствии с данным изобретением. На фиг.14 и 15 в качестве примера показаны элементы 26 и 27, представляющие собой элементы конструктора блочного типа известной конструкции. Эти элементы выполнены в форме блока с открытой стороной и снабжены верхней стенкой 28 и боковыми стенками 29-32, которые образуют открытую полость 33. Верхняя стенка 28 снабжена рядом (на фиг. показаны восемь штук) коротких круглых выступов 34. Конструкция содержит также выходящие из верхней стенки 28 через полость 33 три вытянутые трубчатые фрикционные стойки 35. В соответствии с известным устройством элементов конструктора блочного типа 26 и 27, внутренние размеры полости 33 таковы, что они обеспечивают плотное облегание внешних выступов 34. В дополнение к этому, фрикционные стойки 35 выполнены с возможностью касательного контакта со сторонами внешних выступов 34 при размещении элементов конструктора блочного типа друг на друге. Это позволяет известным способом собирать, используя трение, из нескольких отдельных блоков конструктора сложные конфигурации. Переходный блок 25 содержит верхнюю 36 и боковые 37 стенки. В изображенной на фигуре конструкции переходный блок имеет квадратную конфигурацию, однако это не исключает и другие конфигурации переходного блока, которые при этом не выходят за объем предлагаемого изобретения. С верхней стенки 36 выступают четыре вытянутых цилиндрических выступа 38, имеющих такие диаметр и расположение, которые соответствуют коротким круглым выступам 34 элементов 26 и 27. Эти цилиндрические выступы могут быть введены в открытую полость 33 элементов конструктора блочного типа, при этом их длина в целом должна соответствовать глубине полости 33. Трубчатая переходная втулка 39 начинается от нижней стороны верхней стенки 36 и проходит через открытую полость 40 переходного блока. Внутренний диаметр трубчатой переходной втулки выбирается таким образом, чтобы обеспечить плотное зажатие вводимой в нее конечной части 19 конструкционного элемента 5, как это показано на фиг.14. Трубчатая переходная втулка 39 расположена ниже открытого края 41 боковых стенок переходного блока с тем, чтобы переходный блок мог состыковаться с обычным конструкторным блоком тем или иным известным способом. Модифицированный соединительный элемент 42 (фиг. 16 и 17) имеет в целом конфигурацию снежинки ранее рассмотренного устройства и имеет много конструкционных особенностей упомянутого ранее устройства, однако, он намеренно видоизменен для обеспечения возможности его соединения со вторым аналогичным модифицированным соединительным элементом при расположении их друг к другу под прямым углом. Соединительный элемент 42 в целом выполнен плоским с толщиной, равной, как правило, 1/4 дюйма (0,635 см). В своей средней части соединительный элемент 42 содержит твердую полуцилиндрическую сердцевину 43. Направляющие стенки 44 и 45 выходят с противоположных сторон сердцевины 43 с зазором относительно друг друга и параллельно друг другу. Пространство между направляющими стенками 44 и 45 точно совпадает с толщиной соединительного элемента, что обеспечивает второму такому соединительному элементу возможность установки в углублении, образуемом зазором между направляющими стенками 44 и 45 и плоской поперечной стенкой 46, которая является одной стороной сердцевины 43 и располагается на осевой плоскости, проходящей через соединительный элемент. От сердцевины лучеобразно (радиально) расходится ряд перекладин 47-49, которые своими внешними концами соединены с периферийными стенками 50 и 51. В изображенном на фигуре устройстве стенки 50 и 51 образуют семь сторон восьмиугольной конструкции, с открытой восьмой стороной, где расположено углубление 52. Как видно из фиг.17, несколько стенок 50 вытянуты одна в продолжение другой от одной перекладины к другой (или от перекладины к направляющей стороне 44 или 45), при этом стенка 51, которая лежит с прямо противоположной стороны относительно углубления 52, имеет прорезь 53, предназначение которой будет объяснено далее. Каждая из стенок 50 и 51 образует стенку-основание гнезда 54, в которое входит распорка (в случае стенок 50) или гнезда 55 (в случае стенки 51 с прорезью 53). Каждое из гнезд ограничено парами противолежащих захватывающих пластин 56, снабженных изнутри полуцилиндрическими блокировочными выступами 57, которые располагаются под прямыми углами к имеющей, в общем случае, радиальное направление оси симметрии гнезда. Блокировочные выступы совместно с опорными стенками 50 и 51 образуют углубления 58, в которые входят цилиндрические блокировочные части. На внешних участках захватывающих элементов 56 располагаются вогнутые желобки. Эти желобки имеют концентрическое расположение относительно имеющей радиальное направление оси 59 гнезда. 1933 1 Как показано на фиг.19, конструкционные элементы распорочного стержнеобразного типа содержат на своих концах цилиндрические блокировочные части 60, которые прилегают к кольцеобразным выемкам 61,а также цилиндрические захватывающие участки 62, приспособленные для плотного расположения в вогнутых желобах 63 упругих захватывающих пластин. Конструкционный элемент 64 обычно соединяется с соединительным элементом 42 посредством вжатия в боковом направлении в одно из гнезд 54. Боковой вход в гнездо 54 частично перекрыт узкой горловиной, образуемой верхним и нижним краями 65 цилиндрических желобов 63. Расходящиеся направляющие поверхности 66 предусмотрены для того, чтобы способствовать введению в боковом направлении конструкционных элементов. Одно из главных преимуществ данного изобретения состоит в том, что конфигурация гнезд и конструкционных стержнеобразных распорочных элементов обеспечивает упругое втягивание блокировочной части 60 а в плотное фронтальное соприкосновение с плоской донной опорной стенкой 50 (или 51) гнезда. Такое устройство придает значительную устойчивость и жесткость соединению деталей. Требуемое соединение достигается небольшим смещением блокировочных выступов 57 по направлению к опорной стенке 50 гнезда относительно нормального расположения кольцевой выемки 61. Таким образом, когда конструкционный элемент оказывается зажатым в таком положении, он автоматически вжимается вглубь гнезда, вовлекая плоские стенки 60 а и 50 в плотный фронтальный контакт. На фиг. 16 представлено изображение конструкции в разобранном на отдельные компоненты виде. Необходимо в связи с этим отметить, что позиция 42 а в общем случае обозначает второй соединительный элемент, идентичный соединительному элементу 42 и расположенный под прямым углом к аналогичному элементу 42, при этом его углубление (не показанное на фиг.16), обращено в сторону углубления 52 элемента 42. В том случае, когда эти два соединительных элемента 42 и 42 а вместе сдвигаются по направлению друг к другу, как это показано на фиг.16 стрелкой 67, часть соединительного элемента, расположенная левее опорной поверхности 46, входит в углубление соединительного элемента 42 а. Аналогичным образом, в углубление элемента 42 входит расположенный с правой стороны участок элемента 42 а. Собранный узел, состоящий из двух соединительных элементов 42 и 42 а, изображен на фиг.16. Соединенные таким образом соединительные элементы образуют гнезда, ориентированные в двух плоскостях в радиальном направлении для соединения с конструкционными элементами, благодаря чему конструкционные возможности такого модифицированного элемента значительно возрастают. Для того, чтобы обеспечить сборку этих двух соединительных элементов 42 и 42 а, на соответствующих частях имеются вспомогательные выступы и выемки. Направляющие стенки 44 и 45 оборудованы поперечными стопорными выемками 68. Эти выемки расположены таким образом, что обеспечивают возможность размещения в них стопорных выступов 69 другого соединительного элемента. Выступы 69, как изображено на фиг.16, расположены на имеющих радиальное направление перекладинах 48. В процессе сборки пары соединительных элементов 42 и 42 а, когда выступы 69 достигают внешнего края направляющих стенок 44 и 45, эти направляющие стенки упруго разводятся на такое расстояние, которое необходимо для того, чтобы разместить выступы. Указанное упругое разведение направляющих стенок обеспечивается наличием небольшой прорези в стенке 51 гнезда. Таким образом, во время сборки противоположные половинки расчлененной стенки 51 смещаются по направлению друг к другу, обеспечивая разведение направляющих стенок 44 и 45. Этот процесс проходит одновременно в обоих соединительных элементах 42 и 42 а. Одноплоскостной соединительный элемент (по фиг.1-5) образован группой из восьми симметрично расположенных гнезд, в которые могут входить конструкционные элементы. Модифицированные соединительные элементы 42 и 42 а, с другой стороны, способны соединяться с меньшим числом конструкционных элементов по той причине, что с одной стороны у этих элементов находится открытое углубление 52. Тем не менее, в собранном состоянии эти два элемента, как это показано на фиг.17, отдают по одному гнезду другому соединительному элементу так, что в каждой плоскости оказывается по четыре пары противостоящих гнезд. В том случае, когда два соединительных элемента соединяются способом, показанным на фиг.17, три противостоящих пары гнезд на каждом из соединительных элементов оказываются открытыми и доступными для установки в них в боковом направлении конструкционных элементов 64. Однако, в случае одной из противостоящих пар гнезд, обозначенных как 55 и 55 а, обычной установке конструкционного элемента в боковом направлении мешает непосредственная близость выступающих наружу захватывающих пластин 56, находящихся на другом соединительном элементе. Установка элемента 64 в частично недоступные гнезда 55 и 55 а обеспечивается за счет прорезанной стенки 51 гнезда. В этом случае прорезь 53 позволяет разводить немного в стороны прилежащие пластины 56 таким образом, чтобы конструкционный элемент оказался заключенным в фиксированном положении посредством рычажной подачи, схематично изображенной на фиг.19 и 20. Как показано на фиг.19, расположение элемента 64, которое изображено прерывистыми линиями, представляет собой типичное исходное положение перед его установкой в гнездо 55 а соединительного элемента 42 а. Торцевая поверхность элемента 70 приложена к внешней поверхности 71 прилегающей захватывающей 10 1933 1 пластины, являющейся в данный момент, когда конструкционный элемент вдавливается в боковом направлении в гнездо, направляющим элементом. В то же время необходимо обеспечивать расположение конструкционного элемента под таким углом, как это показано на фиг.19. Для этого должно быть обеспечено первоначальное разведение в стороны противостоящих захватывающих пластин, чему способствует прорезь 53, приоткрывающаяся шире, чем обычно. Кроме того, направляющая стенка 44 гнезда слегка отклоняется,что достигается рычажным поднятием элемента 64 по направлению, показанному на фиг.19 стрелкой 72. При этом элемент поднимается и упирается в направляющую поверхность 71 так, что соседняя захватывающая пластина 56 смещается по направлению, указанному на фиг.5, стрелкой 73. Поднятие конструкционного элемента продолжается до того момента, когда его цилиндрическая блокировочная часть войдет в гнездо, как это показано сплошными линиями на фиг.19. Извлечение элемента из частично блокированного гнезда 55 или 55 а осуществляется путем обратной процедуры. Как показано на фиг.31, конфигурации гнездообразных участков 74 и элементов 75 имеют следующее преимущество центр кривизны блокировочных выступов 76 и 77 находится на оси 78, расположенной от поверхности 79 донной опорной стенки 80 на расстоянии, немного меньшем расстояния между осью 81, на которой расположен центр кривизны кольцевой выемки 82, и поверхностью 83 торца конструкционного элемента. Таким образом, когда распорка вжимается в боковом направлении в фиксированную позицию в гнезде 74, блокировочные выступы 76 и 77 находятся в плотном контакте с боковыми участками кольцевой выемки, при этом поверхность торца 83 элемента 75 плотно прижимается во фронтальном направлении к поверхности 79 донной опорной стенки гнезда. За счет плотного удерживания этих двух поверхностей в контакте во фронтальном направлении обеспечивается требуемая жесткость сборной конструкции, состоящей из конструкционного и соединительного элементов. Соединительные элементы могут быть самых разнообразных типов и видов и иметь от одного до нескольких гнездообразных участков 74. Соединительные элементы, имеющие более одного гнездообразного участка (гнезда), приобретают наилучшую конфигурацию в том случае, если гнезда расположены под углом в 45 или более по отношению друг к другу, хотя иные конфигурации также могут найти применение в пределах настоящего изобретения. На фиг. 21 изображен вариант соединительного элемента 84 с одним гнездом. Он содержит ступицу 85,образованную цилиндрической стенкой 86. Внутренний диаметр цилиндра этой ступицы приблизительно равняется диаметру цилиндрической огибающей элементов 75. Диаметр такой цилиндрической огибающей соответствует диаметру цилиндрических захватывающих участков 87 и 88 конструкционного элемента, а также диаметральным размерам продольных ребер 89. Таким образом, конструкционный элемент может свободно входить в цилиндрическое отверстие 90 ступицы 85 с небольшим зазором, чтобы обеспечить свободное вращение и перемещение в продольном направлении конструкционных элементов внутри цилиндрической ступицы. Ось 91 цилиндра ступицы расположена под прямым углом к продольной оси 92 гнезда 74. Стенка 93, являющаяся донной опорной стенкой гнезда 74, отделена от оси ступицы 91 парой стенок 94,которые составляют единое целое со стенкой 93 и цилиндром ступицы 86. Обычно соединительные элементы изготавливаются заранее установленной, единой толщины в направлении по оси ступицы 91. Предпочтительно, чтобы ширина приблизительно равнялась диаметру цилиндрической огибающей конструкционных элементов. Толщина соединительных элементов, приблизительно составляющая 0,244 дюйма (0,62 см), является особо предпочтительной, так как она позволяет в большинстве случаев сочленять соединительные элементы параллельно вплотную друг к другу и перпендикулярно относительно конструкционного элемента по всей длине его центральной части, практически не оставляя места на его концах. Это позволяет конструкциям иметь такую конфигурацию, когда сплошная стенка элементов сочленена с расположенным в поперечном направлении конструкционным элементом по всей длине ее корпуса. Вариант соединительного элемента, изображенного на фиг.22, сходен с тем, который изображен на фиг.21, но он содержит два гнездообразных участка (гнезда) 74, расположенных под углом, равным 180 друг относительно друга, с единой центральной продольной осью симметрии гнезд, пересекающейся с осью ступицы 95. Соединительный элемент, изображенный на фиг.22, наиболее удобен для соединения пары конструкционных элементов торцом к торцу так, чтобы их оси располагались коаксиально на одной линии (см. фиг.30). По этой и другим причинам расстояние от оси ступицы 95 до внешней поверхности донной опорной стенки гнезда (соответствующей поверхности 79 на фиг.31) одинаково для обоих гнезд соединительного элемента 96, изображенного на фиг.22, а также и для одиночного соединительного элемента 84, изображенного на фиг.21. Это расстояние обозначено на фиг.21 и 22 буквой . Такое геометрическое соотношение также применимо и к некоторым другим вариантам соединительных элементов, иллюстрируемым в данном описании. Таким образом, конструкционный элемент, установленный в гнездообразном участке соединительного элемента, располагается на определенном, заранее установленном расстоянии относительно ступицы соединительного элемента. 1933 1 На фиг.23 изображен вариант соединительного элемента 97, который также снабжен двумя гнездообразными участками (гнездами) 74. Эти гнезда имеют оси симметрии 98, пересекающиеся с осью ступицы 99 и расположенные к ней под прямым углом. Устройство цилиндра ступицы, гнезд 74 и т.д. в целом такое же,как и у соединительных элементов 84 и 100. Однако в варианте, изображенном на фиг.23, гнезда 74 лежат под углом, равным 45 друг к другу. Варианты соединительных элементов 101 и 102, изображенные на фиг.24 и 25, имеют соответственно три и четыре гнезда 74, оси симметрии которых 103 и 104 в каждом случае пересекают ось ступицы 105 и 106, и находятся друг по отношению к другу под углом, равным 45. Как показано на фиг.23-25, представленные здесь варианты соединительных элементов содержат промежуточные, размещенные в радиальном направлении стенки 107,108,109 типа перекладин. Эти стенки вытянуты в радиальном направлении относительно осей ступиц 99,105,106 и представляют собой единое целое с донными опорными стенками прилегающих гнезд 74. Дальние от середины стенки 110,111,112, напротив, простираются по касательной к соответствующим цилиндрам ступиц 113,114,115. На фиг.26-28 изображены такие варианты соединительных элементов 116,117,118, которые обладают соответственно пятью, шестью и семью гнездообразными участками (гнездами) 74, каждое из которых расположено вдоль оси, являющейся осью симметрии, расположенной в радиальном направлении относительно оси ступицы 119,120 или 121, соответственно. Несколько осей 122,123 и 124 гнезд лежат под углом, равным 45 друг к другу, как и в случае соединительных элементов, изображенных на фиг.23-25. Предпочтительным является то, что в каждом из соединительных элементов, изображенных на фиг.26-28, поверхность внешних участков стенок 125,126 и 127 является касательной к поверхности цилиндров ступиц 128,129 и 130. Это сделано как в эстетических, так и в функциональных целях. Стенки 125 соединительного элемента 116, например, в сочетании со своим продолжением - стенкой прилежащего гнездообразного участка, образуют широкую, плоскую поверхность, на которую можно опереть соединительный элемент и/или которая может определять внешнюю границу конструкции. Вариант соединительного элемента 131, изображенного на фиг.29, обладает по существу вариантом выполнения, изображенным на фиг.1, в данном случае представленным как один из комплекта вариантов соединительных элементов одного масштаба. В этом отношении, расстояниеот оси ступицы 132 до лицевой стороны стенки гнезда все также едино, как и в других изображенных вариантах соединительных элементов. Набор элементов, выполненных в соответствии с данным изобретением, предпочтительно содержит набор конструкционных стержнеобразных распорочных элементов различных калиброванных длин, в соответствии с установленной ранее размерной прогрессией. При этом, конструкционные элементы различных размеров в наборе могут быть собраны с ранее рассмотренными соединительными элементами для создания набора прямоугольных треугольников в качестве конструкционных узлов. В изображении элементов, показанном на фиг.30, представлен набор конструкционных элементов 75-75, расположенных в порядке возрастания их длины. Возрастание длины вышеуказанных элементов таково, что когда любые два конструкционных элемента заданной величины сочленяются с соединительным элементом для того, чтобы образовать две стороны прямоугольного треугольника, то конструкционный элемент, следующий по мере возрастания их длины, выполнен по длине, соответствующей длине гипотенузы этого треугольника. Например, как показано на фиг.32, содержащий три гнезда прямоугольный соединительный элемент 101 соединен с двумя конструкционными элементами 75 а самой маленькой величины, образуя при этом стороны прямоугольного треугольника. Как видно из чертежа, вертикально направленный конструкционный элемент 75 а сочленен с имеющим четыре гнезда соединительным элементом 102, а горизонтально направленный конструкционный элемент 75 а сочленен с имеющим пять гнезд соединительным элементом 116. Конструкционный элемент 75, составляющий следующий уровень длины, нежели соединительные элементы 75 а, сочленен с соединительными элементами 102, 116, образуя гипотенузу маленького прямоугольного треугольника. Как изображено на фиг.32, конструкционный элемент 75, который представляет собой гипотенузу описанного первым прямоугольного конструкционного узла, обозначенного на фигуре позицией 133, также является стороной прямоугольного треугольника, являющегося, в свою очередь, конструкционным узлом 134 большего размера. При этом, соединительный элемент 102 соединен со вторым конструкционным элементом 75, образуя, таким образом, две стороны треугольника 134. Второй соединительный элемент с четырьмя гнездами 102 сочленен с верхним краем верхнего конструкционного элемента 75, а конструкционный элемент 75 с, имеющий третью в порядке увеличения длину, сочленен с верхним соединительным элементом 102 и ранее упоминавшимся соединительным элементом 116 и составляет гипотенузу треугольного конструкционного узла 134. Как следует из фиг.32, два конструкционных элемента 75 с могут по очереди составлять стороны более крупного прямоугольного треугольника, каковым является конструкционный узел 135, гипотенузу которого образует конструкционный элемент 75, имеющий следующую по величине длину в наборе. Последовательно возрастающие в габаритах конструкционные узлы, в форме прямоугольных 1933 1 треугольников, могут собираться до некоторой предельной величины, определяемой максимальной длиной конструкционного элемента в имеющемся наборе. В наборе, реализующем данное изобретение, последовательность длин конструкционных элементов определяется по заранее установленной формуле. Так, в наборе, состоящем изразличных длин конструкционных элементов, длина каждого конструкционного элемента определяется согласно формуле Дх(1,414)(х-1)Рмин -(2 х р), где Дх - длина х по счету конструкционного элемента в наборе от 1 доРмин - расстояние между осями ступиц двух соединительных элементов, сочлененных между собой кратчайшим из имеющегося набора конструкционным элементом р - расстояние от оси ступицы до опорной стенки гнездообразного участка (гнезда). Эта формула принята для сборки конструкций, состоящих из узлов, имеющих форму прямоугольных треугольников, куда входят конструкции, в которых гипотенуза одного треугольного звена составляет сторону другого, большего звена, имеющего форму прямоугольного треугольника. В игровой системе, выполненной в соответствии с данным изобретением, те, не менее уникальные, преимущества заключены в конструкции соединительных и конструкционных элементов, позволяющие обеспечивать введение в боковом направлении и защелкивание конструкционных элементов в соединительные элементы. Это позволяет присоединять и отсоединять элементы от конструкции, не вызывая при этом изменения расстояний между центрами соединительных элементов и точками соединения. Таким образом, достигаются значительные удобства при проектировании и сборке сложных, жестких и многомерных конструкций. Как показано на фиг.32, также имеется выгодная геометрическая зависимость между конструкционными элементами 75-75 калиброванной длины и соединительными элементами, в которых содержатся гнездообразные участки, направленные под углом, равным 180 друг к другу. Это, в частности, относится к соединительному элементу 100 (фиг.22), который содержит два гнезда, расположенных вдоль одной оси в противоположных направлениях. Такой соединительный элемент удобен в использовании для сращивания двух коротких конструкционных элементов с целью образования длинного конструкционного узла. В том случае,когда один из соединительных элементов 100 (которые следует рассматривать как стыковочные накладки) сочленен с двумя конструкционными элементами заданного размера, получается конструкционный узел,который равен по длине конструкционному элементу, имеющему в два раза большую длину по сравнению с конструкционными элементами, которые соединены стыковочной накладкой. Таким образом, как показано на фиг.32, два самых коротких конструкционных элемента 75 а соединены между собой, образуя при этом конструкционный узел, равный по длине конструкционному элементу 75 с. Два конструкционных элемента 75, стоящие следующими в последовательности увеличения длин конструкционных элементов, соединены между собой, образуя при этом конструкционный узел, равный по длине конструкционному узлу 75. Остальные такие узлы показаны на фиг.30. Можно, конечно, соединять стыковочной накладкой 100 конструкционные элементы разной длины с целью получения конструкционных узлов такой длины, которая отличается от стандартных длин конструкционных элементов, последовательность которых представлена на фиг.30. По причине того, что все соединительные элементы, вне зависимости от их конфигурации, занимают одинаковое пространствоот оси ступицы до конечной поверхности гнездообразного участка, изображенные на фиг.30 зависимости будут обеспечиваться в любом случае, когда конструкционные элементы монтируются с помощью типовой накладки и когда они лежат на одной оси. Узел, показанный на фиг.33 и 34, состоит из ряда одногнездных соединительных элементов 84 (фиг.21),сочлененных с рядом конструкционных элементов заранее установленного, единого размера, так же как и элементов 75 с, показаны на фиг.30. В первом ряду (на изображении показаны три ряда) соединительные элементы 84, представляющие собой единый блок, соединяются между собой бок к боку с промежутком,равным ширине соединительного элемента. Кроме того, их соединение с конструкционным элементом, обозначенным на фиг.34 позицией 136, таково, что они могут поворачиваться относительно этого конструкционного элемента. Конструкционный элемент 136 пропущен через отверстие ступицы 137, в котором он свободно располагается. Для различия позиция 138 относится к соединительным элементам первой группы. С соединительными элементами 138 чередуются подобные соединительные элементы, обозначенные позицией 139. Соединительные элементы 139 прочно захватывают элемент 136, при этом ребра 76 и 77 соединительного элемента плотно входят в пазы 140 конструкционного элемента, крепко зажимая его. Таким образом, в то время, как особые соединительные элементы 138 могут свободно перемещаться относительно конструкционного элемента 136, чередующиеся с ними соединительные элементы 139 жестко прикреплены к этим конструкционным элементам, исключая вращательное движение и скольжение по конструкционному элементу. Последовательность таких узлов образует шарнирную, лентообразную конструкцию, форма которой может, в зависимости от потребностей, представлять собой или бесконечную ленту или ленту определенной длины и может иметь любую подходящую ширину. Как изображено на фиг.33, крайние оконечности конструкционных элементов выступают на небольшое расстояние от краев лентообразной конструкции. 13 1933 1 Конструкции такого типа, который показан на фиг.34 и 33, могут иметь широкое применение. В частности, они могут служить гусеницами для путепрокладывающих транспортных средств, таких как бульдозеры,краны, танки и им подобные. Конструкции панельного типа также могут быть собраны в игровой конструкции, чтобы служить, например, в качестве панелей стен или крыш, для покрытия полов и т.п. Узкая форма узла может, например, использоваться как гибкий элемент. Ссылаясь теперь на фиг.35-41, заметим, что на них показана особенно выигрышная разновидность соединительного элемента, приспособленная для монтажа с другими сходными соединительными элементами в целях получения соединительного узла, обеспечивающего условия для установления конструкционных элементов, располагающихся в разных плоскостных направлениях. Соединительные элементы 141, изображенные на фиг.35, снабжаются четырьмя гнездами 74, расположенными под углом, равным 45 друг к другу. В прямо противоположном направлении к одному из гнезд 74 а каждого элемента располагается специальное углубление 142. Данное углубление 142 ограничено раздельными боковыми стенками 143 и 144 и нижней стенкой 145. Боковые стенки 143 и 144 отстоят друг от друга на расстоянии, равном стандартной толщине соединительного элемента, и располагаются симметрично относительно воображаемой плоскости, проходящей через геометрический центр соединительного элемента 141 и содержащей продольную ось противоположно направленного, относительно геометрического центра элемента, гнезда 74 а, принимающего конструктивные элементы. Открытая поверхность опорной стенки 145 лежит на плоскости, расположенной под прямым углом к вышеупомянутой плоскости, а также проходит через основную ось соединительного элемента, обозначенной позицией 146. Соединительные элементы 141 приспособлены к сборке друг с другом способом, отраженным на фиг.3537, когда соответственные специальные углубленные участки 142 обращены друг к другу, а основные плоскости соответственных соединительных элементов лежат под прямым углом друг к другу. Соответственные соединительные элементы 141 прижимаются друг к другу до того момента, когда опорные стенки 145 углублений 142 оказываются в прочном фронтальном контакте таким образом, что соответственные центральные оси 146 каждого элемента попадают по существу в одну общую плоскость. Желательно, чтобы каждая из стенок 143 и 144 углубления была снабжена поперечной выемкой 147, выполненной с возможностью размещения в ней и защелкивания ребер 148, выступающих с противоположных сторон переборочных стенок 149. Соответственно, когда два звена собираются воедино, они оказываются сравнительно жестко сцепленными против любой, за исключением намеренной, расцепки. Как показано на фиг.36, сначала, когда стенки 143 и 144 охватывают выступающие ребра 148, стенки расходятся. Наличие небольшой прорези 150 позволяет захватывающим упругим пластинам гнезда 74 а легко смещаться по направлению друг к другу, в то время, как стенки 143 и 144 разведены в стороны ребрами 148. В тот момент, когда детали сжимаются до их окончательного положения, при котором опорные стенки 145 располагаются напротив друг друга, каждая группа ребер 148 устанавливается в соответствующие им группы углублений 147, как это показано на фиг.37. Собранные вместе соединительные элементы, как показано на фиг.35-39, обеспечивают крепление конструкционных элементов в каждом из двух плоскостных направлений, расположенных под прямым углом друг относительно друга. Таким образом, соединительное устройство в совершенстве отвечает требованию сборки внешних углов конструкции, как это наглядно видно из рассмотренных фиг.38 и 39. Как следует из фиг.40, соединительный элемент 141 представляет собой элемент такого типа, какой показан на фиг.35-39, пригодный для его соединения со вторым семигнездным соединительным элементом 151. Соединительный элемент 151 имеет специальное углубление 152, расположенное соосно напротив гнезда 74 а, в которое входят конструкционные элементы. Сборка соединительных элементов 141 и 151 с целью создания многоплоскостного узла достигается тем же способом, как и описанный выше при рассмотрении фиг.35-39. Получившийся узел приобретает Тобразную конфигурацию, если смотреть на него сверху, как это показано на фиг.41, и обеспечивает возможность установки в нем конструкционных элементов в каждом из трех плоскостных направлений. В Тобразном узле, показанном на фиг.40 и 41, положение верхнего гнезда 74 а недоступно для обычного введения в боковом направлении конструкционного элемента, что связано с присутствием сочлененного с первым второго соединительного элемента. Однако за счет наличия прорези 150 в донной опорной стенке гнезда становится возможным введение конструкционного элемента сначала под углом, затем его установка путем перемещения с подкручиванием, как было описано ранее. Прорезь 150 позволяет захватывающим упругим пластинам 7 легче расходиться, что способствует вкручиванию конструкционных элементов. Тем не менее, в некоторых конкретных случаях применения может потребоваться сцепление соединительного элемента и конструкционного элемента, проходящего через его центральное отверстие ступицы, а именно - для совместного вращения и/или закрепления соединительного элемента в осевом положении вдоль конструкционного элемента. С этой целью набор снабжается соединительным элементом, таким, как показанный на фиг.42-44, который захватывает конструкционный элемент и удерживает за счет силы трения, при этом не позволяет конструкционному элементу вращаться. В изображенных на фигурах 42,44 ва 14 1933 1 риантах соединительного элемента он представляет собой направляющий блок 153, сформированный инъекционным методом из подходящего пластического материала. Предпочтительно, чтобы такой элемент содержал гнездообразный участок (гнездо) 74, имеющее рассмотренную ранее форму. Он, в частности, содержит расположенные напротив друг друга выступающие ребра 76 и 77, которые образуют узкую горловину, расположенную между захватывающими пластинами 7. Рядом с закрытым концом гнезда 74 на блоке 153 установлен приводной шип 154, выступающий в боковом направлении с одной торцевой поверхности 155 и преимущественно параллельный общей оси ребер 76 и 77. В случае типового применения направляющего блока 153 соединительный элемент 131, обычно выполненный в форме целой снежинки, имеющей восемь гнезд, в которые должны входить конструкционные элементы, крепится к конструкционному элементу 156. Направляющий блок 153 присоединяется к корпусной части конструкционного элемента 156 таким образом, что соответственные ребра 76 и 77 входят внутрь расположенных напротив и вытянутых в продольном направлении пазов 140 конструкционного элемента и блокировочно зацепляются в них. Блок 153, таким образом, жестко сцепляется с конструкционным элементом, в результате чего устраняется возможность его вращения и перемещения в продольном направлении вдоль распорки, что обеспечивается силой трения (тем не менее, сохраняется возможность перемещения его под воздействием достаточного усилия). Расположение приводного шипа 154 таково, что когда соединительный элемент 131 и направляющий блок 153 непосредственно примыкают друг к другу, направляющий шип 154 располагается внутри имеющего форму трапеции пространства и, в сущности все его занимает, между парой прилегающих друг к другу и расположенных в радиальном направлении стенок типа перекладин 157. Конструкционный элемент 156 и соединительный элемент 131 таким образом соединяются между собой, что блокируются от их относительного перемещения во вращательном направлении. При этом вращательный момент, прикладываемый к одному элементу, передается соответственно на другой. Путем расположения направляющих блоков 153 на противоположных сторонах соединительного элемента последний может быть заблокирован на конструкционном элементе в соосном с ним положении. Для многих подвижных игровых узлов приводные шкивы и/или колеса являются весьма полезными и необходимыми деталями. В качестве достоинства настоящего изобретения можно отметить наличие в наборе элемента, выполненного круглым колесообразным, обод которого выполнен с кольцеобразной выемкой комбинированную деталь - шкив/колесо 158 (фиг.45). Этот сформированный инжекционным методом элемент снабжен внешним ободом 159 и ступицей 160 с центральным отверстием, которое обеспечивает возможность плотного надевания элемента на конструкционный элемент. На некотором удалении в радиальном направлении относительно центрального отверстия ступицы 160 располагаются одно или большее количество приводных углублений 161. Эти углубления предусмотрены для того, чтобы в них входил приводной шип 154 или направляющий блок (фиг.42). Как показано на фиг.47, обод элемента 158 снабжен внешней кольцеобразной выемкой 162, благодаря которой элемент может быть использован в качестве шкива, будучи при этом связанным с соответствующим приводным ремнем (на рисунке не показано). В том случае, когда элемент 158 используется в качестве шкива, он соединяется с конструкционным элементом с возможностью передачи ему вращательного момента. Это обеспечивается с помощью направляющего (приводного) блока 153, который функционирует, в зависимости от потребностей практики, либо как ведущий шкив, либо как ведомый шкив. Элемент 158 может быть превращен в колесо, когда на него надевают покрышку, как это показано на фиг.46. Покрышка, в общем случае обозначается позицией 163, изготавливается из упругого эластомера, такого как неопрен. Внутренняя часть 164 покрышки имеет такую ширину, которая позволяет ей входить довольно плотно в кольцеобразное углубление 162. Внешняя часть 165 покрышки шире по сравнению с ее внутренней частью 164, и делается преимущественно равной по ширине толщине внешнего обода 159 колеса 158. С каждой из сторон на покрышке имеются заплечики 166. Эти заплечики служат для сцепления с внешним фланцем 167 колеса 158, что обеспечивает концентрическое расположение покрышки на несущем ее ободе. Когда элемент 158 используется в качестве колеса, он может быть ведомым или нет, в зависимости от его предназначения. В том случае, когда он должен быть ведомым, используется направляющий блок, как это было рассмотрено выше. Конструкторский игровой набор, выполненный в соответствии с данным изобретением, представляет собой уникально упрощенный, но в то же время и исключительно гибкий оптимальный вариант конструктора для сборки бесконечного множества разнообразных конструкций и статичных, и подвижных по своему характеру. Этот набор легко изготавливать благодаря использованию технологии инжекционной формовки, составляющей основу экономичного, массового производства стандартизированных строительных деталей, обладающих большим многообразием форм и позволяющих осуществлять относительно быструю и упрощенную сборку различных конструкций. 1933 1 В пределах основных концепций данного изобретения существует возможность строить упрощенные и эффективные модели подвижных конструкций, таких как имеющие бесконечную длину гусеницы или ленты, ведомые вращательные системы и им подобные. Они создаются посредством совместного использования стандартизованных конструкционных и соединительных элементов. В частности, соединительные элементы имеют для сочленения стандартизованные гнездообразные участки (гнезда), несмотря на то, что их число варьируется, и такие гнезда располагаются на стандартизованных расстояниях относительно основной оси соединительного элемента. Аналогично, конструкционные элементы имеют стандартную форму конечных частей, наряду с корпусными частями различной длины. Далее, благодаря использованию стыковочной накладки, способной связывать два конструкционных элемента, при их расположении конец к концу, количество возможных конструкционных комбинаций из относительно ограниченного числа стандартизированных длин этих элементов увеличивается. Детали игрового конструктора, выполненного в соответствии с данным изобретением, легко могут быть приспособлены для их производства методом высокопроизводительной инжекционной формовки из соответствующего пластического материала. Для данной цели подходит ряд материалов, но что важно, это, конечно, выбрать такой материал, который обладал бы приемлемой степенью прочности и эластичности, чтобы, например, захватывающие упругие пластины могли должным образом действовать и выдерживать большое количество операций сборки и разборки. Известно, что для указанной цели хорошо подходит материал Селкон М 270 - ацетальный сополимер, реализуемый фирмой, с,. Благодаря тому, что соединительные элементы могут сочленяться с конструкционными элементами путем введения одного элемента в другой в боковом направлении до зацепления, становится более практичным собирать большие и сложные конструкции. Это обеспечивается тем, что расстояние от центра до центра между составными частями не должно меняться в процессе сочленения составных частей. В то же время, там, где сборка составных частей требует введения в осевом направлении одного элемента в другой,расстояние от центра до центра этих деталей временно увеличивается, что в лучшем случае требует большей аккуратности, а в худшем, делает невозможной сборку определенных конструкций. Набор, согласно настоящему изобретению, предполагает уникальную двухвариантную схему захвата между соединительными и конструкционными элементами, где внешние, обладающие способностью отклоняться, участки захватывающих упругих пластин 7 обеспечивают удерживание в боковом направлении, тогда как внутренние участки захватывающих пластин составляют относительно неподатливую полость (гнездо), которая свободно вмещает в себя концевую часть 16 конструкционного элемента в процессе выполнения их стыковки путем введения в боковом направлении, но при этом обеспечивает позитивное ограничение от перемещения конструкционного элемента в осевом направлении. Составитель Т.С. Волосевич Редактор В.Н. Позняк Корректор Т.Н. Никитина Заказ 8979 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 24
