Корпус плуга с полевой доской-рыхлителем

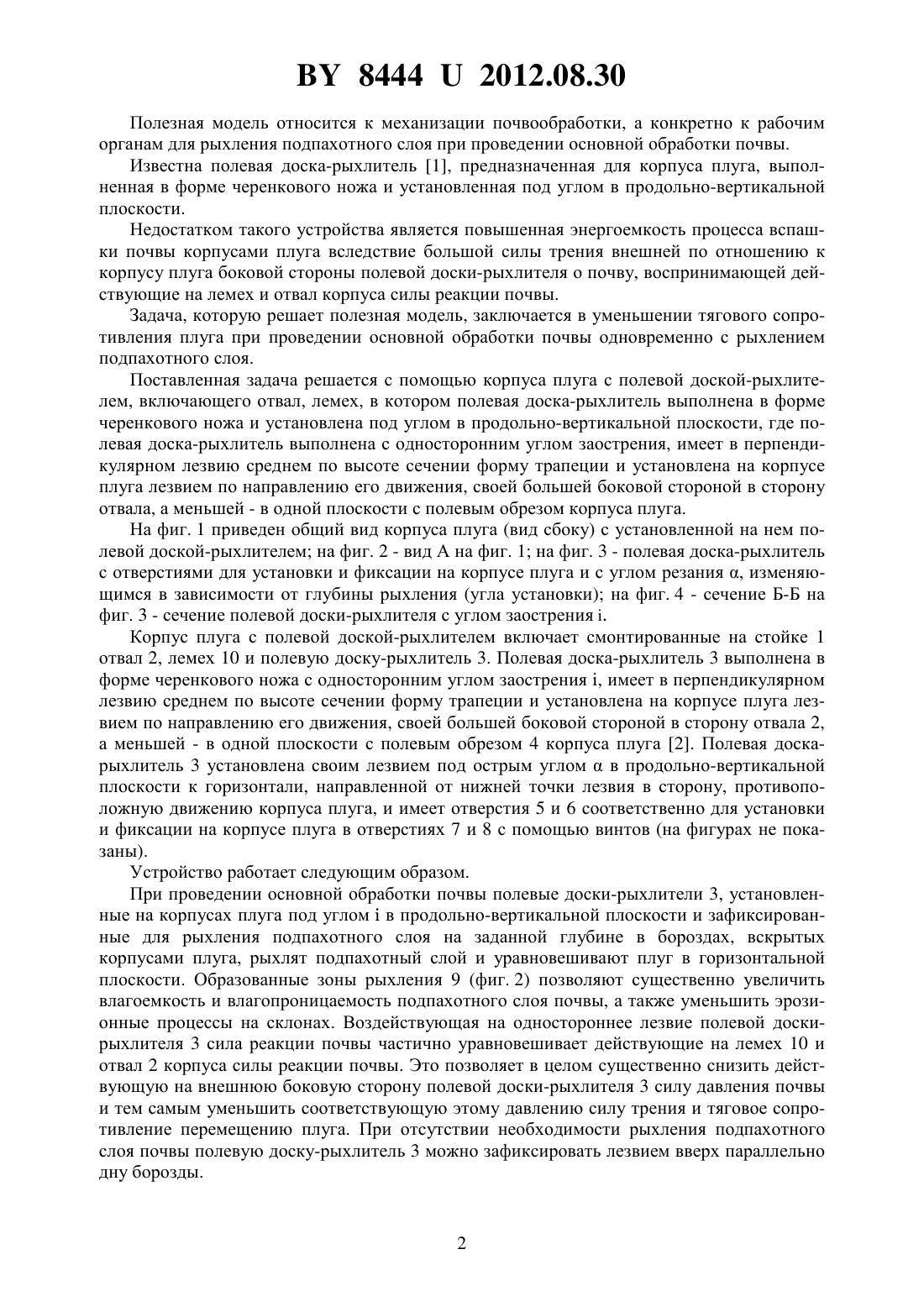

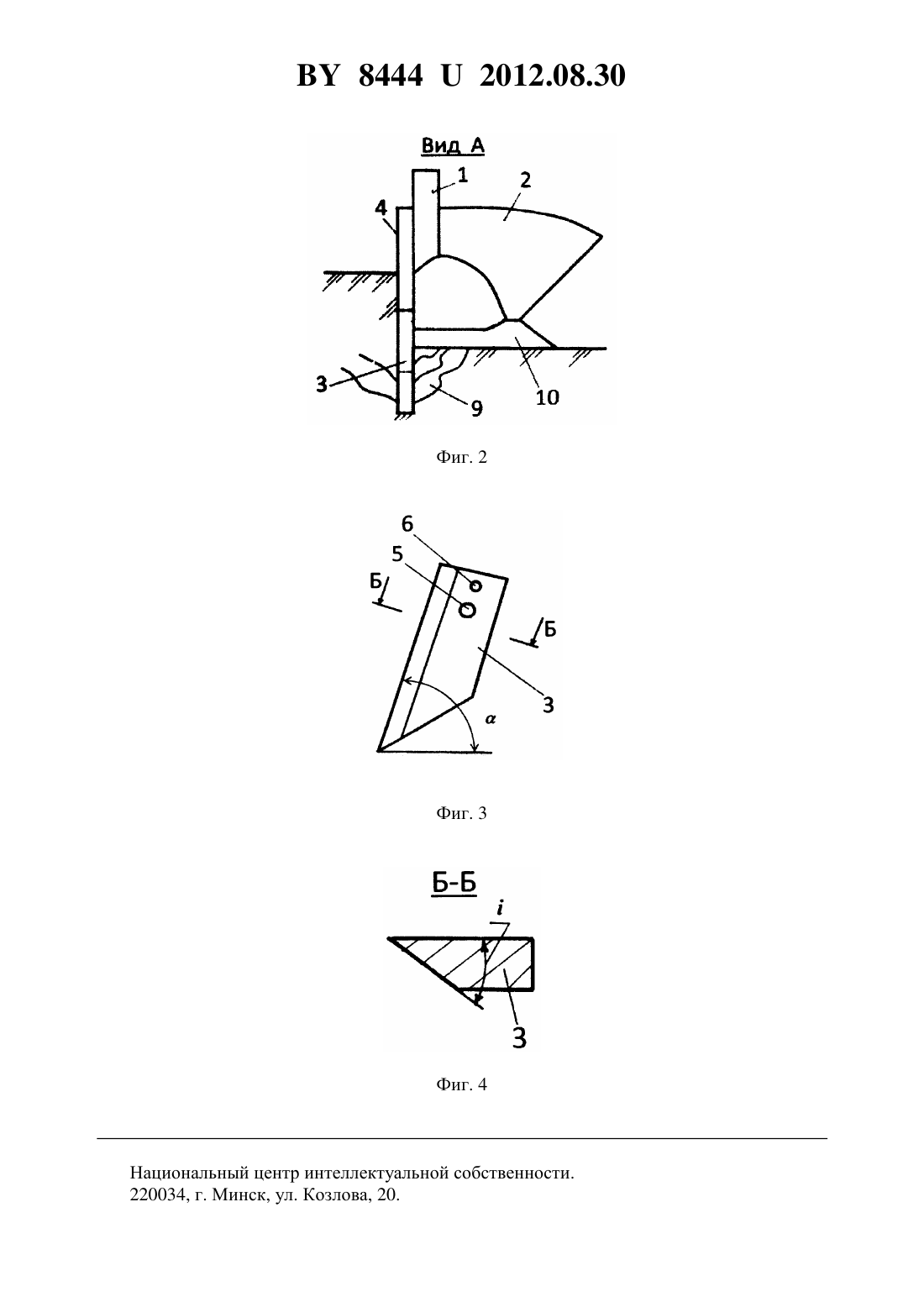

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович Гой Мирослав Мечиславович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Корпус плуга с полевой доской-рыхлителем, включающий отвал, лемех, в котором полевая доска-рыхлитель выполнена в форме черенкового ножа и установлена под углом в продольно-вертикальной плоскости, отличающийся тем, что полевая доска-рыхлитель выполнена с односторонним углом заострения, имеет в перпендикулярном лезвию среднем по высоте сечении форму трапеции и установлена на корпусе плуга лезвием по направлению его движения, своей большей боковой стороной в сторону отвала, а меньшей в одной плоскости с полевым обрезом корпуса плуга.(56) 1. Патент на изобретение РФ 2435343 1, МПК 01 15/00. 2. Клочков А.В., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины. - Минск Ураджай, 1997. - С. 14. 84442012.08.30 Полезная модель относится к механизации почвообработки, а конкретно к рабочим органам для рыхления подпахотного слоя при проведении основной обработки почвы. Известна полевая доска-рыхлитель 1, предназначенная для корпуса плуга, выполненная в форме черенкового ножа и установленная под углом в продольно-вертикальной плоскости. Недостатком такого устройства является повышенная энергоемкость процесса вспашки почвы корпусами плуга вследствие большой силы трения внешней по отношению к корпусу плуга боковой стороны полевой доски-рыхлителя о почву, воспринимающей действующие на лемех и отвал корпуса силы реакции почвы. Задача, которую решает полезная модель, заключается в уменьшении тягового сопротивления плуга при проведении основной обработки почвы одновременно с рыхлением подпахотного слоя. Поставленная задача решается с помощью корпуса плуга с полевой доской-рыхлителем, включающего отвал, лемех, в котором полевая доска-рыхлитель выполнена в форме черенкового ножа и установлена под углом в продольно-вертикальной плоскости, где полевая доска-рыхлитель выполнена с односторонним углом заострения, имеет в перпендикулярном лезвию среднем по высоте сечении форму трапеции и установлена на корпусе плуга лезвием по направлению его движения, своей большей боковой стороной в сторону отвала, а меньшей - в одной плоскости с полевым обрезом корпуса плуга. На фиг. 1 приведен общий вид корпуса плуга (вид сбоку) с установленной на нем полевой доской-рыхлителем на фиг. 2 - вид А на фиг. 1 на фиг. 3 - полевая доска-рыхлитель с отверстиями для установки и фиксации на корпусе плуга и с углом резания , изменяющимся в зависимости от глубины рыхления (угла установки) на фиг. 4 - сечение Б-Б на фиг. 3 - сечение полевой доски-рыхлителя с углом заострения . Корпус плуга с полевой доской-рыхлителем включает смонтированные на стойке 1 отвал 2, лемех 10 и полевую доску-рыхлитель 3. Полевая доска-рыхлитель 3 выполнена в форме черенкового ножа с односторонним углом заострения , имеет в перпендикулярном лезвию среднем по высоте сечении форму трапеции и установлена на корпусе плуга лезвием по направлению его движения, своей большей боковой стороной в сторону отвала 2,а меньшей - в одной плоскости с полевым обрезом 4 корпуса плуга 2. Полевая доскарыхлитель 3 установлена своим лезвием под острым угломв продольно-вертикальной плоскости к горизонтали, направленной от нижней точки лезвия в сторону, противоположную движению корпуса плуга, и имеет отверстия 5 и 6 соответственно для установки и фиксации на корпусе плуга в отверстиях 7 и 8 с помощью винтов (на фигурах не показаны). Устройство работает следующим образом. При проведении основной обработки почвы полевые доски-рыхлители 3, установленные на корпусах плуга под угломв продольно-вертикальной плоскости и зафиксированные для рыхления подпахотного слоя на заданной глубине в бороздах, вскрытых корпусами плуга, рыхлят подпахотный слой и уравновешивают плуг в горизонтальной плоскости. Образованные зоны рыхления 9 (фиг. 2) позволяют существенно увеличить влагоемкость и влагопроницаемость подпахотного слоя почвы, а также уменьшить эрозионные процессы на склонах. Воздействующая на одностороннее лезвие полевой доскирыхлителя 3 сила реакции почвы частично уравновешивает действующие на лемех 10 и отвал 2 корпуса силы реакции почвы. Это позволяет в целом существенно снизить действующую на внешнюю боковую сторону полевой доски-рыхлителя 3 силу давления почвы и тем самым уменьшить соответствующую этому давлению силу трения и тяговое сопротивление перемещению плуга. При отсутствии необходимости рыхления подпахотного слоя почвы полевую доску-рыхлитель 3 можно зафиксировать лезвием вверх параллельно дну борозды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
