Корпус плуга
Номер патента: U 8443
Опубликовано: 30.08.2012
Авторы: Романюк Николай Николаевич, Агейчик Валерий Александрович, Шило Иван Николаевич, Гой Мирослав Мечиславович
Текст

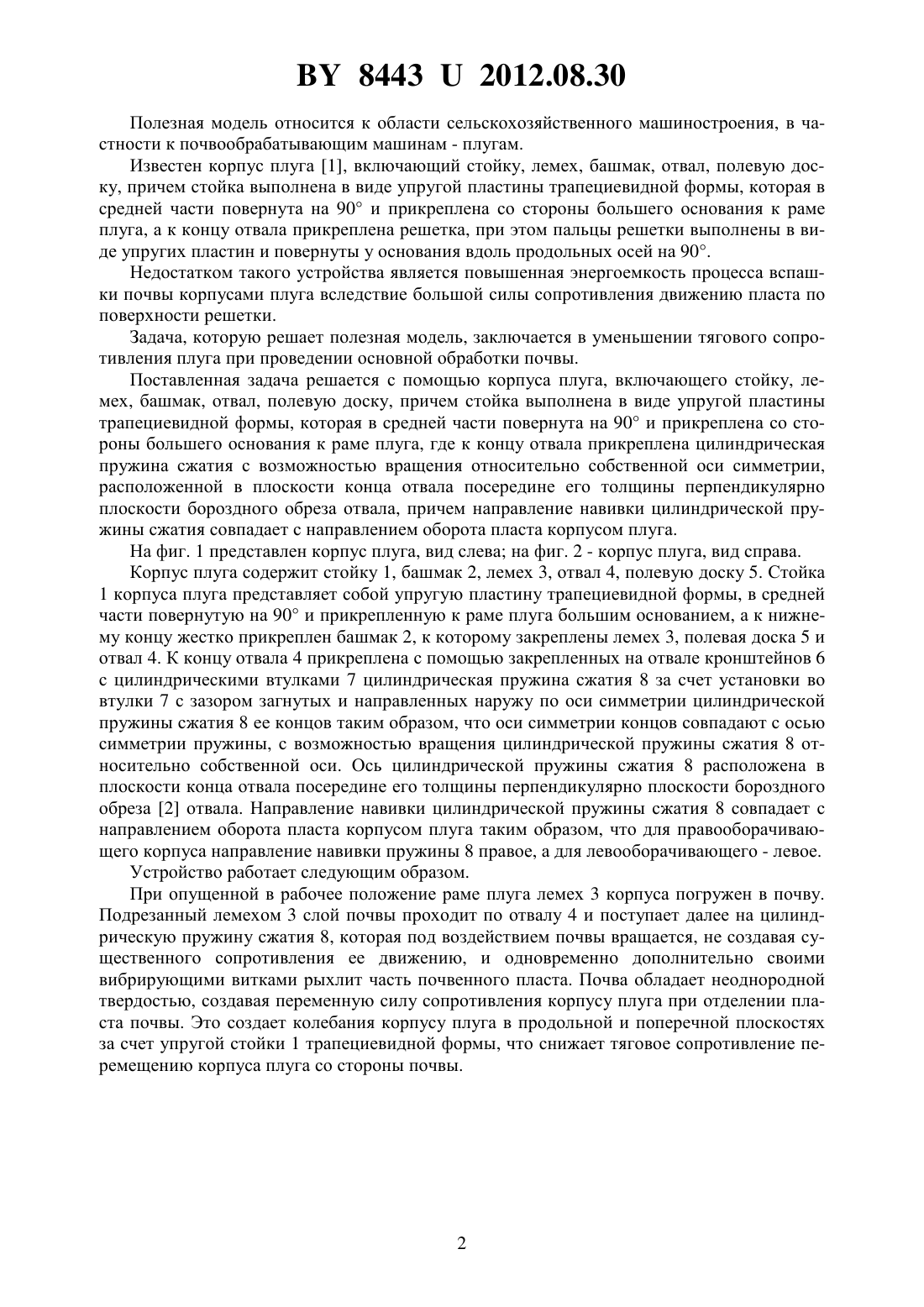

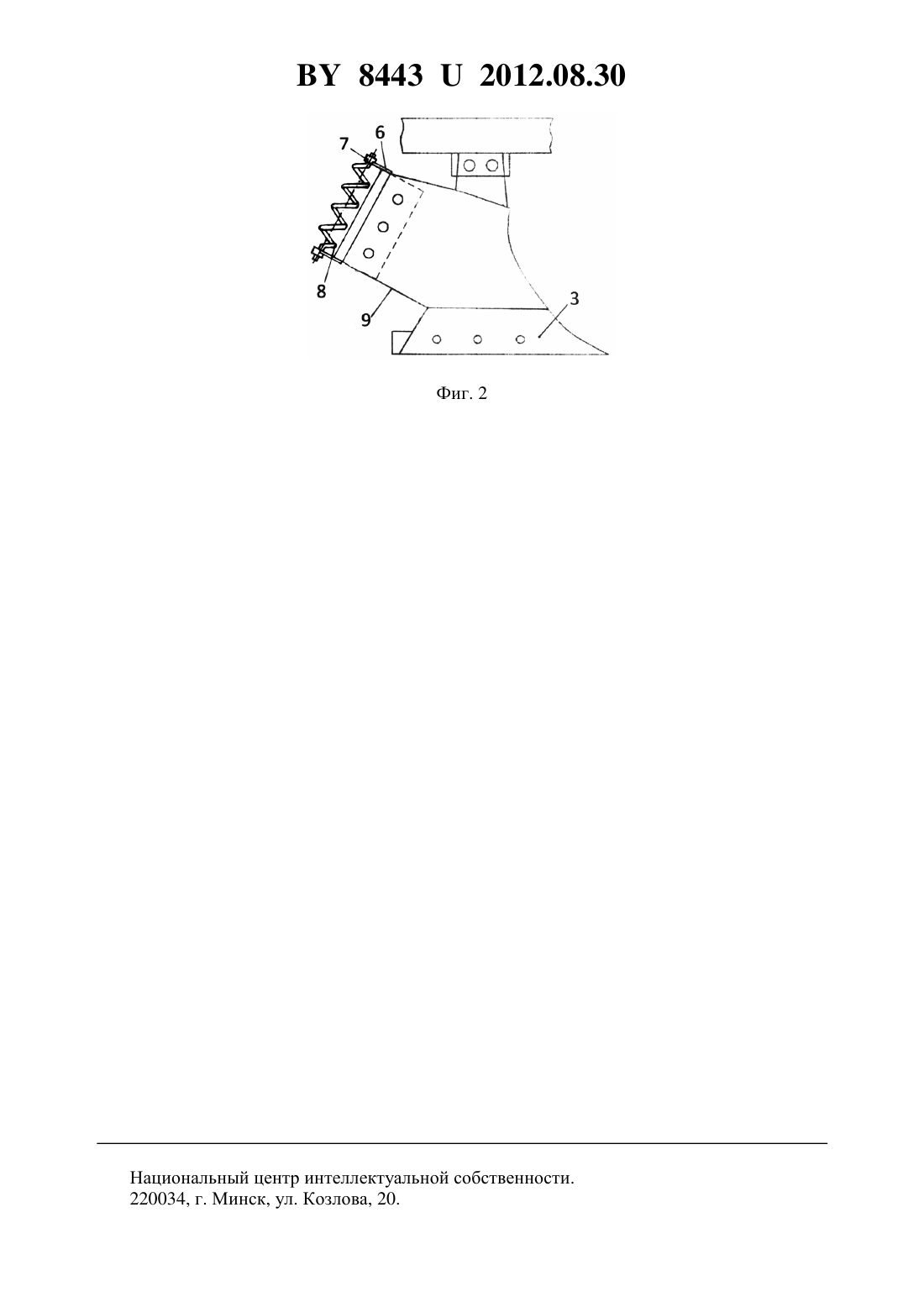

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович Гой Мирослав Мечиславович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Корпус плуга, включающий стойку, лемех, башмак, отвал, полевую доску, причем стойка выполнена в виде упругой пластины трапециевидной формы, которая в средней части повернута на 90 и прикреплена со стороны большего основания к раме плуга, отличающийся тем, что к концу отвала прикреплена цилиндрическая пружина сжатия с возможностью вращения относительно собственной оси симметрии, расположенной в плоскости конца отвала посередине его толщины перпендикулярно плоскости бороздного обреза отвала, причем направление навивки цилиндрической пружины сжатия совпадает с направлением оборота пласта корпусом плуга.(56) 1. Патент на изобретение РФ 2435342 С 1, МПК 01 15/00. 2. Клочков А.В., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины. - Минск Ураджай, 1997. - С. 14. 84432012.08.30 Полезная модель относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим машинам - плугам. Известен корпус плуга 1, включающий стойку, лемех, башмак, отвал, полевую доску, причем стойка выполнена в виде упругой пластины трапециевидной формы, которая в средней части повернута на 90 и прикреплена со стороны большего основания к раме плуга, а к концу отвала прикреплена решетка, при этом пальцы решетки выполнены в виде упругих пластин и повернуты у основания вдоль продольных осей на 90. Недостатком такого устройства является повышенная энергоемкость процесса вспашки почвы корпусами плуга вследствие большой силы сопротивления движению пласта по поверхности решетки. Задача, которую решает полезная модель, заключается в уменьшении тягового сопротивления плуга при проведении основной обработки почвы. Поставленная задача решается с помощью корпуса плуга, включающего стойку, лемех, башмак, отвал, полевую доску, причем стойка выполнена в виде упругой пластины трапециевидной формы, которая в средней части повернута на 90 и прикреплена со стороны большего основания к раме плуга, где к концу отвала прикреплена цилиндрическая пружина сжатия с возможностью вращения относительно собственной оси симметрии,расположенной в плоскости конца отвала посередине его толщины перпендикулярно плоскости бороздного обреза отвала, причем направление навивки цилиндрической пружины сжатия совпадает с направлением оборота пласта корпусом плуга. На фиг. 1 представлен корпус плуга, вид слева на фиг. 2 - корпус плуга, вид справа. Корпус плуга содержит стойку 1, башмак 2, лемех 3, отвал 4, полевую доску 5. Стойка 1 корпуса плуга представляет собой упругую пластину трапециевидной формы, в средней части повернутую на 90 и прикрепленную к раме плуга большим основанием, а к нижнему концу жестко прикреплен башмак 2, к которому закреплены лемех 3, полевая доска 5 и отвал 4. К концу отвала 4 прикреплена с помощью закрепленных на отвале кронштейнов 6 с цилиндрическими втулками 7 цилиндрическая пружина сжатия 8 за счет установки во втулки 7 с зазором загнутых и направленных наружу по оси симметрии цилиндрической пружины сжатия 8 ее концов таким образом, что оси симметрии концов совпадают с осью симметрии пружины, с возможностью вращения цилиндрической пружины сжатия 8 относительно собственной оси. Ось цилиндрической пружины сжатия 8 расположена в плоскости конца отвала посередине его толщины перпендикулярно плоскости бороздного обреза 2 отвала. Направление навивки цилиндрической пружины сжатия 8 совпадает с направлением оборота пласта корпусом плуга таким образом, что для правооборачивающего корпуса направление навивки пружины 8 правое, а для левооборачивающего - левое. Устройство работает следующим образом. При опущенной в рабочее положение раме плуга лемех 3 корпуса погружен в почву. Подрезанный лемехом 3 слой почвы проходит по отвалу 4 и поступает далее на цилиндрическую пружину сжатия 8, которая под воздействием почвы вращается, не создавая существенного сопротивления ее движению, и одновременно дополнительно своими вибрирующими витками рыхлит часть почвенного пласта. Почва обладает неоднородной твердостью, создавая переменную силу сопротивления корпусу плуга при отделении пласта почвы. Это создает колебания корпусу плуга в продольной и поперечной плоскостях за счет упругой стойки 1 трапециевидной формы, что снижает тяговое сопротивление перемещению корпуса плуга со стороны почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: A01B 15/00
