Корпус плуга

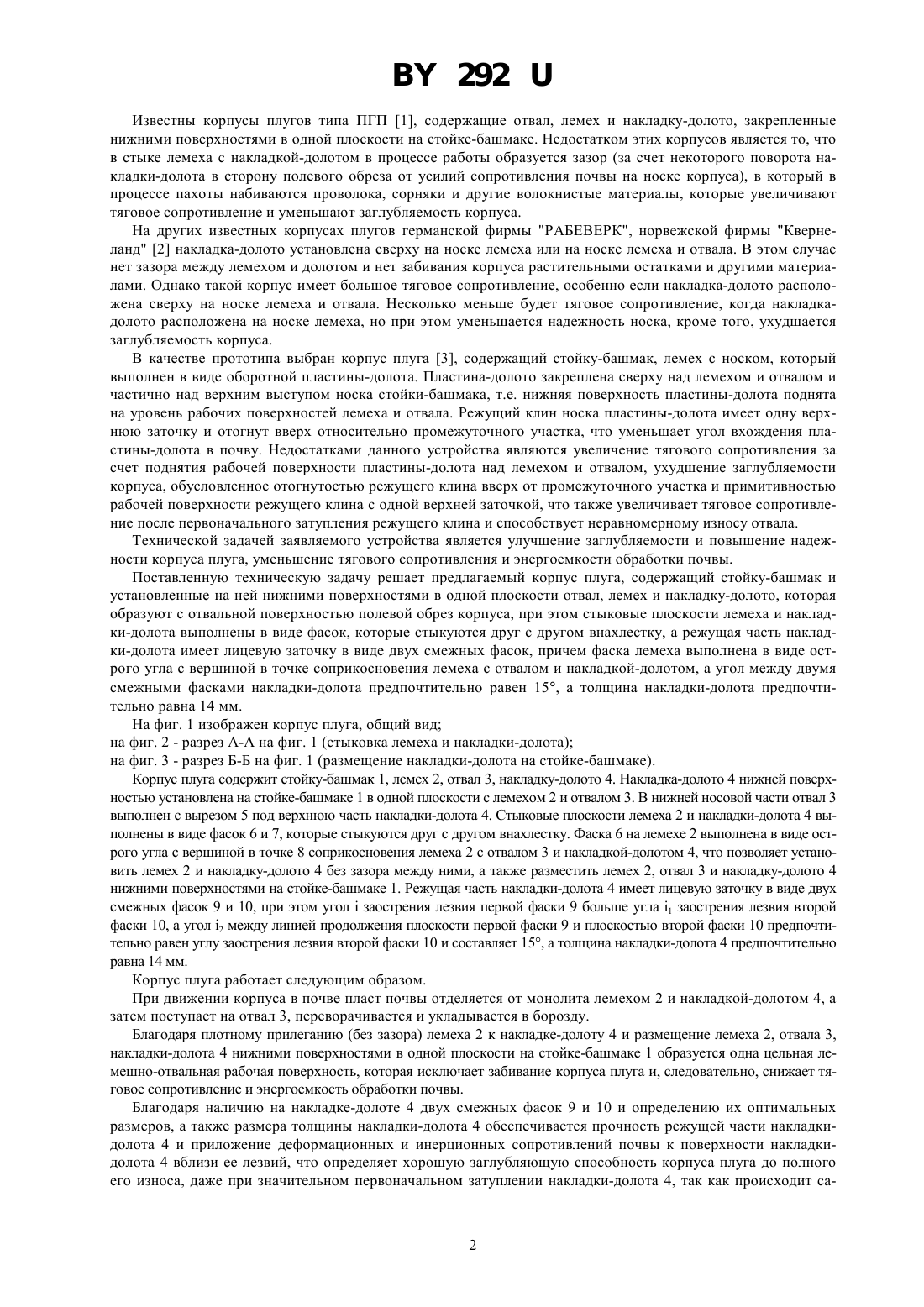

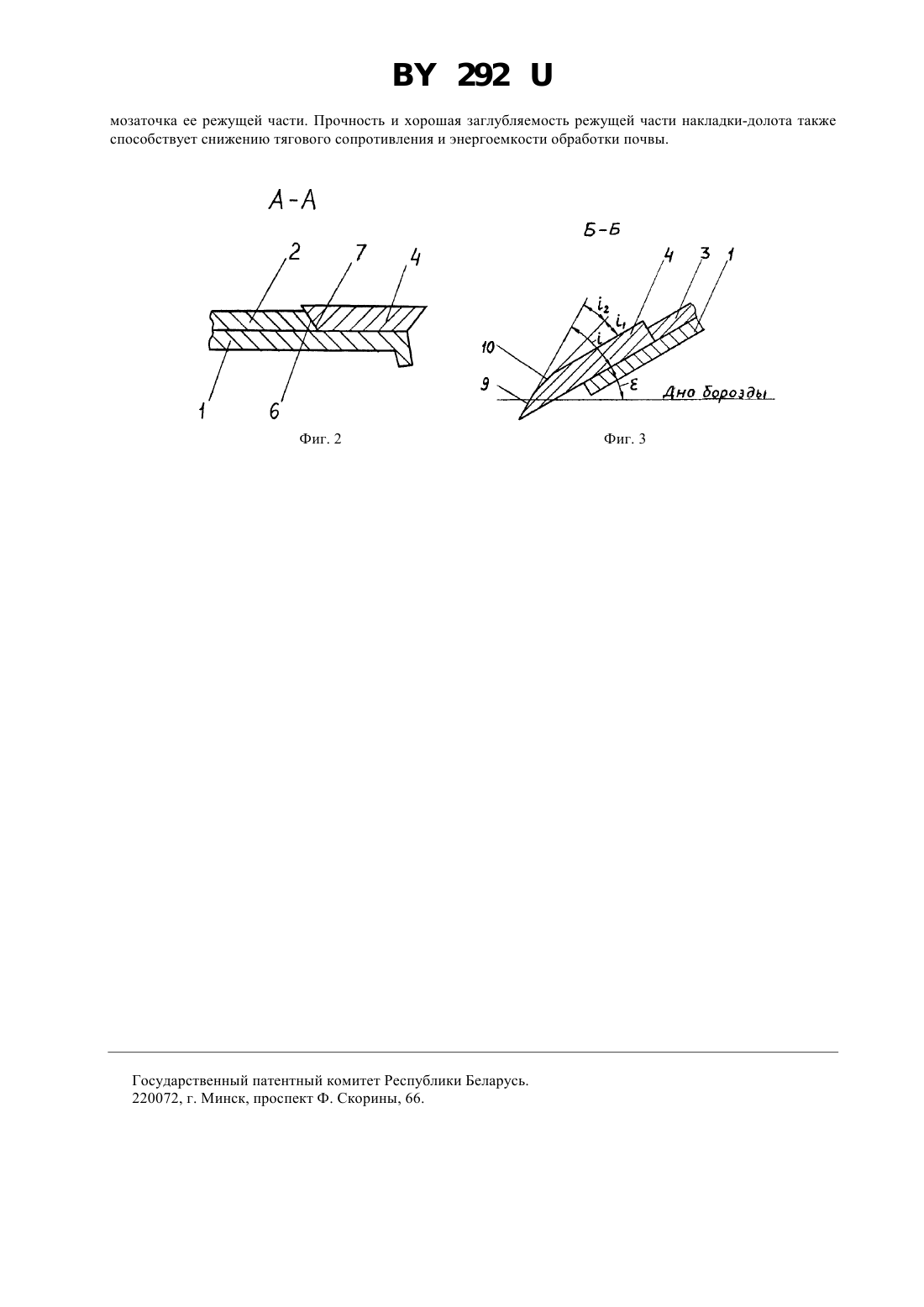

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Производственное республиканское унитарное предприятие Минский завод шестерен(73) Патентообладатель Производственное республиканское унитарное предприятие Минский завод шестерен(57) 1. Корпус плуга, содержащий стойку-башмак и установленные на ней нижними поверхностями в одной плоскости отвал, лемех и накладку-долото, которая образует с отвальной поверхностью полевой обрез корпуса, отличающийся тем, что стыковые плоскости лемеха и накладки-долота выполнены в виде фасок, которые стыкуются друг с другом внахлестку, а режущая часть накладки-долота имеет лицевую заточку в виде двух смежных фасок. 2. Корпус плуга по п. 1, отличающийся тем, что фаска лемеха выполнена в виде острого угла с вершиной в точке соприкосновения лемеха с отвалом и накладкой-долотом. 3. Корпус плуга по п. 1, отличающийся тем, что угол между двумя смежными фасками накладки-долота предпочтительно равен 15, а толщина накладки-долота предпочтительно равна 14 мм.(56) 1. Плуг ПГП-3-4 ОА с гидропневматическими предохранителями. Руководство по эксплуатации. 1984. Завод Одессапочвомаш. 2. Проспекты германской фирмы , 1991. Проспекты норвежской фирмы ,1999 г. 3. А.с. СССР 1586532, МПК А 01 В 15/04, 1990 (прототип). Устройство относится к сельскохозяйственному машиностроению, в частности к рабочим органам плугов для основной обработки почвы. 292 Известны корпусы плугов типа ПГП 1, содержащие отвал, лемех и накладку-долото, закрепленные нижними поверхностями в одной плоскости на стойке-башмаке. Недостатком этих корпусов является то, что в стыке лемеха с накладкой-долотом в процессе работы образуется зазор (за счет некоторого поворота накладки-долота в сторону полевого обреза от усилий сопротивления почвы на носке корпуса), в который в процессе пахоты набиваются проволока, сорняки и другие волокнистые материалы, которые увеличивают тяговое сопротивление и уменьшают заглубляемость корпуса. На других известных корпусах плугов германской фирмы РАБЕВЕРК, норвежской фирмы Квернеланд 2 накладка-долото установлена сверху на носке лемеха или на носке лемеха и отвала. В этом случае нет зазора между лемехом и долотом и нет забивания корпуса растительными остатками и другими материалами. Однако такой корпус имеет большое тяговое сопротивление, особенно если накладка-долото расположена сверху на носке лемеха и отвала. Несколько меньше будет тяговое сопротивление, когда накладкадолото расположена на носке лемеха, но при этом уменьшается надежность носка, кроме того, ухудшается заглубляемость корпуса. В качестве прототипа выбран корпус плуга 3, содержащий стойку-башмак, лемех с носком, который выполнен в виде оборотной пластины-долота. Пластина-долото закреплена сверху над лемехом и отвалом и частично над верхним выступом носка стойки-башмака, т.е. нижняя поверхность пластины-долота поднята на уровень рабочих поверхностей лемеха и отвала. Режущий клин носка пластины-долота имеет одну верхнюю заточку и отогнут вверх относительно промежуточного участка, что уменьшает угол вхождения пластины-долота в почву. Недостатками данного устройства являются увеличение тягового сопротивления за счет поднятия рабочей поверхности пластины-долота над лемехом и отвалом, ухудшение заглубляемости корпуса, обусловленное отогнутостью режущего клина вверх от промежуточного участка и примитивностью рабочей поверхности режущего клина с одной верхней заточкой, что также увеличивает тяговое сопротивление после первоначального затупления режущего клина и способствует неравномерному износу отвала. Технической задачей заявляемого устройства является улучшение заглубляемости и повышение надежности корпуса плуга, уменьшение тягового сопротивления и энергоемкости обработки почвы. Поставленную техническую задачу решает предлагаемый корпус плуга, содержащий стойку-башмак и установленные на ней нижними поверхностями в одной плоскости отвал, лемех и накладку-долото, которая образуют с отвальной поверхностью полевой обрез корпуса, при этом стыковые плоскости лемеха и накладки-долота выполнены в виде фасок, которые стыкуются друг с другом внахлестку, а режущая часть накладки-долота имеет лицевую заточку в виде двух смежных фасок, причем фаска лемеха выполнена в виде острого угла с вершиной в точке соприкосновения лемеха с отвалом и накладкой-долотом, а угол между двумя смежными фасками накладки-долота предпочтительно равен 15, а толщина накладки-долота предпочтительно равна 14 мм. На фиг. 1 изображен корпус плуга, общий вид на фиг. 2 - разрез А-А на фиг. 1 (стыковка лемеха и накладки-долота) на фиг. 3 - разрез Б-Б на фиг. 1 (размещение накладки-долота на стойке-башмаке). Корпус плуга содержит стойку-башмак 1, лемех 2, отвал 3, накладку-долото 4. Накладка-долото 4 нижней поверхностью установлена на стойке-башмаке 1 в одной плоскости с лемехом 2 и отвалом 3. В нижней носовой части отвал 3 выполнен с вырезом 5 под верхнюю часть накладки-долота 4. Стыковые плоскости лемеха 2 и накладки-долота 4 выполнены в виде фасок 6 и 7, которые стыкуются друг с другом внахлестку. Фаска 6 на лемехе 2 выполнена в виде острого угла с вершиной в точке 8 соприкосновения лемеха 2 с отвалом 3 и накладкой-долотом 4, что позволяет установить лемех 2 и накладку-долото 4 без зазора между ними, а также разместить лемех 2, отвал 3 и накладку-долото 4 нижними поверхностями на стойке-башмаке 1. Режущая часть накладки-долота 4 имеет лицевую заточку в виде двух смежных фасок 9 и 10, при этом уголзаострения лезвия первой фаски 9 больше угла 1 заострения лезвия второй фаски 10,угол2 между линией продолжения плоскости первой фаски 9 и плоскостью второй фаски 10 предпочтительно равен углу заострения лезвия второй фаски 10 и составляет 15, а толщина накладки-долота 4 предпочтительно равна 14 мм. Корпус плуга работает следующим образом. При движении корпуса в почве пласт почвы отделяется от монолита лемехом 2 и накладкой-долотом 4, а затем поступает на отвал 3, переворачивается и укладывается в борозду. Благодаря плотному прилеганию (без зазора) лемеха 2 к накладке-долоту 4 и размещение лемеха 2, отвала 3,накладки-долота 4 нижними поверхностями в одной плоскости на стойке-башмаке 1 образуется одна цельная лемешно-отвальная рабочая поверхность, которая исключает забивание корпуса плуга и, следовательно, снижает тяговое сопротивление и энергоемкость обработки почвы. Благодаря наличию на накладке-долоте 4 двух смежных фасок 9 и 10 и определению их оптимальных размеров, а также размера толщины накладки-долота 4 обеспечивается прочность режущей части накладкидолота 4 и приложение деформационных и инерционных сопротивлений почвы к поверхности накладкидолота 4 вблизи ее лезвий, что определяет хорошую заглубляющую способность корпуса плуга до полного его износа, даже при значительном первоначальном затуплении накладки-долота 4, так как происходит са 2 292 мозаточка ее режущей части. Прочность и хорошая заглубляемость режущей части накладки-долота также способствует снижению тягового сопротивления и энергоемкости обработки почвы. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
