Защитное устройство шнеков кормораздатчика

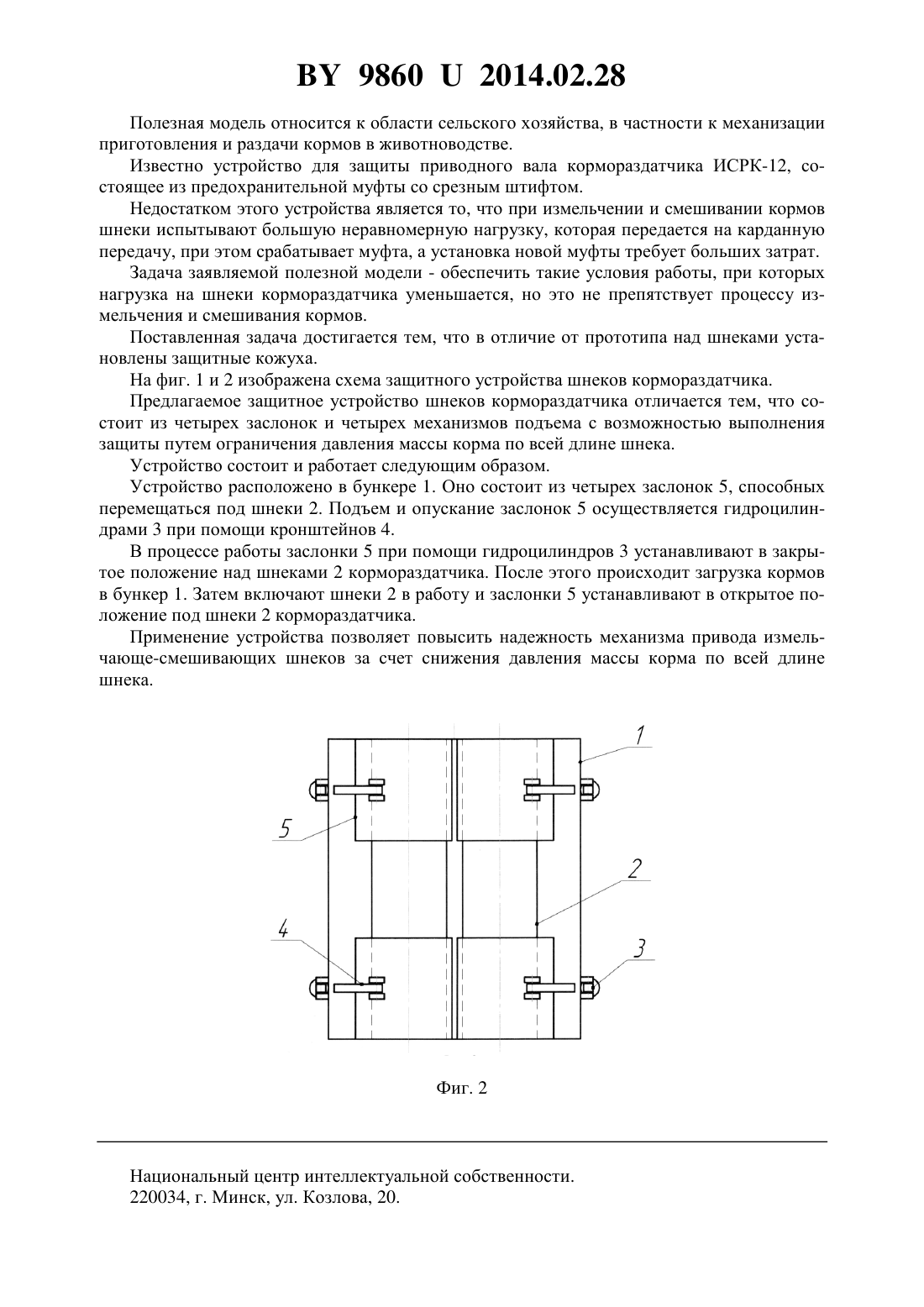

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЩИТНОЕ УСТРОЙСТВО ШНЕКОВ КОРМОРАЗДАТЧИКА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Добышев Анатолий Семенович Лукьянов Денис Александрович Пузевич Константин Леонидович Федюкович Анатолий Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Защитное устройство шнеков кормораздатчика, отличающееся тем, что состоит из четырех заслонок и четырех механизмов подъема с возможностью выполнения защиты путем ограничения давления массы корма по всей длине шнека. 98602014.02.28 Полезная модель относится к области сельского хозяйства, в частности к механизации приготовления и раздачи кормов в животноводстве. Известно устройство для защиты приводного вала кормораздатчика ИСРК-12, состоящее из предохранительной муфты со срезным штифтом. Недостатком этого устройства является то, что при измельчении и смешивании кормов шнеки испытывают большую неравномерную нагрузку, которая передается на карданную передачу, при этом срабатывает муфта, а установка новой муфты требует больших затрат. Задача заявляемой полезной модели - обеспечить такие условия работы, при которых нагрузка на шнеки кормораздатчика уменьшается, но это не препятствует процессу измельчения и смешивания кормов. Поставленная задача достигается тем, что в отличие от прототипа над шнеками установлены защитные кожуха. На фиг. 1 и 2 изображена схема защитного устройства шнеков кормораздатчика. Предлагаемое защитное устройство шнеков кормораздатчика отличается тем, что состоит из четырех заслонок и четырех механизмов подъема с возможностью выполнения защиты путем ограничения давления массы корма по всей длине шнека. Устройство состоит и работает следующим образом. Устройство расположено в бункере 1. Оно состоит из четырех заслонок 5, способных перемещаться под шнеки 2. Подъем и опускание заслонок 5 осуществляется гидроцилиндрами 3 при помощи кронштейнов 4. В процессе работы заслонки 5 при помощи гидроцилиндров 3 устанавливают в закрытое положение над шнеками 2 кормораздатчика. После этого происходит загрузка кормов в бункер 1. Затем включают шнеки 2 в работу и заслонки 5 устанавливают в открытое положение под шнеки 2 кормораздатчика. Применение устройства позволяет повысить надежность механизма привода измельчающе-смешивающих шнеков за счет снижения давления массы корма по всей длине шнека. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
