Ниппель поилки для птицы

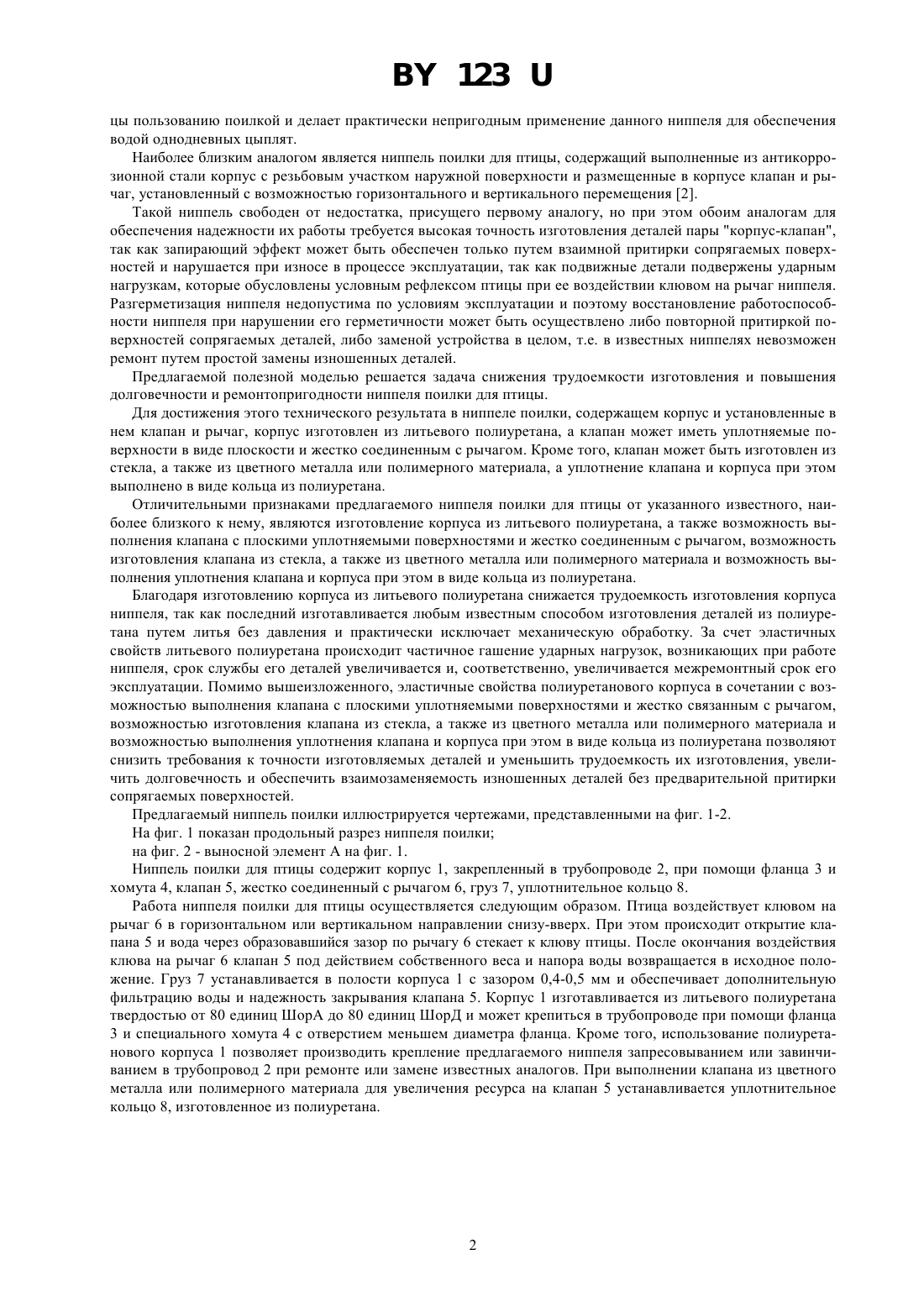

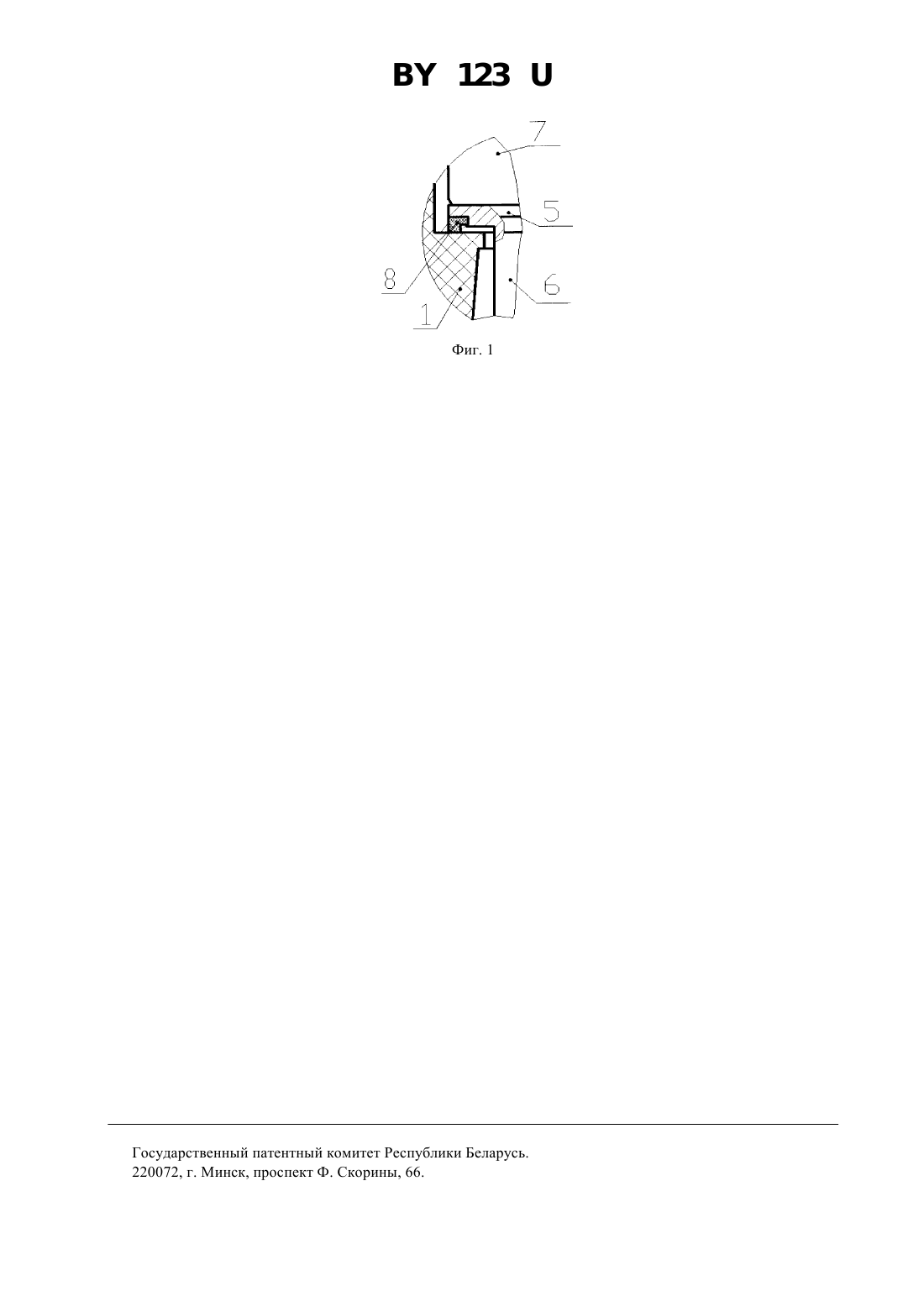

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ НИППЕЛЬ ПОИЛКИ ДЛЯ ПТИЦЫ(57) 1. Ниппель поилки для птицы, содержащий корпус и установленные в нем клапан и рычаг, отличающийся тем, что корпус изготовлен из литьевого полиуретана. 2. Ниппель по п. 1, отличающийся тем, что клапан выполнен с плоской уплотняемой поверхностью и жестко соединенным с рычагом. 3. Ниппель по п. 1, отличающийся тем, что клапан изготовлен из стекла. 4. Ниппель по п. 1, отличающийся тем, что клапан изготовлен из цветного металла или полимерного материала, а уплотнение клапана и корпуса выполнено в виде кольца из полиуретана.(56) 1. В.А. Воробьев, Г.П. Дегтерев. Машины и оборудование птицефабрик и птицеферм. М. Колос, 1984. - С. 142-143, рис. 76. 2. Рекламный проспект компании ОХЕ (Бельгия). - С. 1-2. (прототип). Ниппель поилки для птицы относится к птицеводческой отрасли сельского хозяйства. Известен ниппель поилки для птицы, содержащий выполненные из коррозионно-стойкой стали корпус с резьбовым участком наружной поверхности и размещенные в корпусе два конических клапана, установленных последовательно друг за другом, при этом нижний клапан снабжен штоком, установленным с возможностью вертикального перемещения 1. При работе этого ниппеля подача воды может быть осуществлена только при вертикальном воздействии на шток в направлении снизу-вверх, что вызывает определенные трудности и длительность в обучении пти 123 цы пользованию поилкой и делает практически непригодным применение данного ниппеля для обеспечения водой однодневных цыплят. Наиболее близким аналогом является ниппель поилки для птицы, содержащий выполненные из антикоррозионной стали корпус с резьбовым участком наружной поверхности и размещенные в корпусе клапан и рычаг, установленный с возможностью горизонтального и вертикального перемещения 2. Такой ниппель свободен от недостатка, присущего первому аналогу, но при этом обоим аналогам для обеспечения надежности их работы требуется высокая точность изготовления деталей пары корпус-клапан,так как запирающий эффект может быть обеспечен только путем взаимной притирки сопрягаемых поверхностей и нарушается при износе в процессе эксплуатации, так как подвижные детали подвержены ударным нагрузкам, которые обусловлены условным рефлексом птицы при ее воздействии клювом на рычаг ниппеля. Разгерметизация ниппеля недопустима по условиям эксплуатации и поэтому восстановление работоспособности ниппеля при нарушении его герметичности может быть осуществлено либо повторной притиркой поверхностей сопрягаемых деталей, либо заменой устройства в целом, т.е. в известных ниппелях невозможен ремонт путем простой замены изношенных деталей. Предлагаемой полезной моделью решается задача снижения трудоемкости изготовления и повышения долговечности и ремонтопригодности ниппеля поилки для птицы. Для достижения этого технического результата в ниппеле поилки, содержащем корпус и установленные в нем клапан и рычаг, корпус изготовлен из литьевого полиуретана, а клапан может иметь уплотняемые поверхности в виде плоскости и жестко соединенным с рычагом. Кроме того, клапан может быть изготовлен из стекла, а также из цветного металла или полимерного материала, а уплотнение клапана и корпуса при этом выполнено в виде кольца из полиуретана. Отличительными признаками предлагаемого ниппеля поилки для птицы от указанного известного, наиболее близкого к нему, являются изготовление корпуса из литьевого полиуретана, а также возможность выполнения клапана с плоскими уплотняемыми поверхностями и жестко соединенным с рычагом, возможность изготовления клапана из стекла, а также из цветного металла или полимерного материала и возможность выполнения уплотнения клапана и корпуса при этом в виде кольца из полиуретана. Благодаря изготовлению корпуса из литьевого полиуретана снижается трудоемкость изготовления корпуса ниппеля, так как последний изготавливается любым известным способом изготовления деталей из полиуретана путем литья без давления и практически исключает механическую обработку. За счет эластичных свойств литьевого полиуретана происходит частичное гашение ударных нагрузок, возникающих при работе ниппеля, срок службы его деталей увеличивается и, соответственно, увеличивается межремонтный срок его эксплуатации. Помимо вышеизложенного, эластичные свойства полиуретанового корпуса в сочетании с возможностью выполнения клапана с плоскими уплотняемыми поверхностями и жестко связанным с рычагом,возможностью изготовления клапана из стекла, а также из цветного металла или полимерного материала и возможностью выполнения уплотнения клапана и корпуса при этом в виде кольца из полиуретана позволяют снизить требования к точности изготовляемых деталей и уменьшить трудоемкость их изготовления, увеличить долговечность и обеспечить взаимозаменяемость изношенных деталей без предварительной притирки сопрягаемых поверхностей. Предлагаемый ниппель поилки иллюстрируется чертежами, представленными на фиг. 1-2. На фиг. 1 показан продольный разрез ниппеля поилки на фиг. 2 - выносной элемент А на фиг. 1. Ниппель поилки для птицы содержит корпус 1, закрепленный в трубопроводе 2, при помощи фланца 3 и хомута 4, клапан 5, жестко соединенный с рычагом 6, груз 7, уплотнительное кольцо 8. Работа ниппеля поилки для птицы осуществляется следующим образом. Птица воздействует клювом на рычаг 6 в горизонтальном или вертикальном направлении снизу-вверх. При этом происходит открытие клапана 5 и вода через образовавшийся зазор по рычагу 6 стекает к клюву птицы. После окончания воздействия клюва на рычаг 6 клапан 5 под действием собственного веса и напора воды возвращается в исходное положение. Груз 7 устанавливается в полости корпуса 1 с зазором 0,4-0,5 мм и обеспечивает дополнительную фильтрацию воды и надежность закрывания клапана 5. Корпус 1 изготавливается из литьевого полиуретана твердостью от 80 единиц ШорА до 80 единиц ШорД и может крепиться в трубопроводе при помощи фланца 3 и специального хомута 4 с отверстием меньшем диаметра фланца. Кроме того, использование полиуретанового корпуса 1 позволяет производить крепление предлагаемого ниппеля запресовыванием или завинчиванием в трубопровод 2 при ремонте или замене известных аналогов. При выполнении клапана из цветного металла или полимерного материала для увеличения ресурса на клапан 5 устанавливается уплотнительное кольцо 8, изготовленное из полиуретана. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
