Разрядник длинно-искровой петлевой

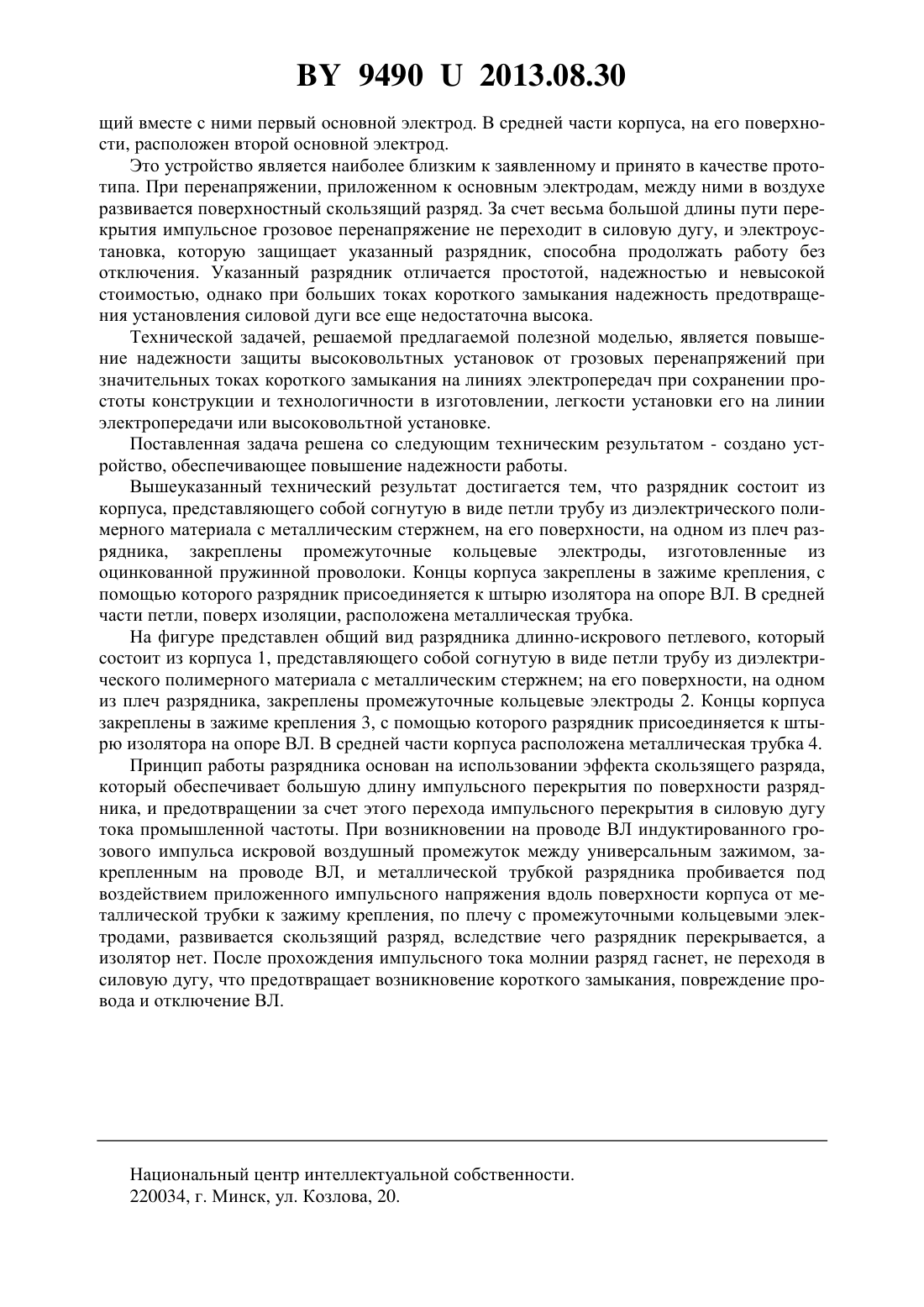

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ефимов Иван Владимирович(72) Автор Ефимов Иван Владимирович(73) Патентообладатель Ефимов Иван Владимирович(57) Разрядник длинно-искровой петлевой, состоящий из корпуса и промежуточных кольцевых электродов, отличающийся тем, что корпус имеет форму петли и представляет собой трубу из диэлектрического полимерного материала с металлическим стержнем, на его поверхности, на одном из плеч разрядника, закреплены промежуточные кольцевые электроды, изготовленные из оцинкованной пружинной проволоки, концы корпуса закреплены в зажиме крепления, а в средней части петли, поверх изоляции, расположена металлическая трубка. Предлагаемая полезная модель относится к области высоковольтной импульсной техники, а более конкретно к импульсным грозовым разрядникам для защиты элементов линий электропередачи и высоковольтных установок от перенапряжений. Известен импульсный искровой грозовой разрядник 1, содержащий корпус, выполненный из твердого диэлектрика, и имеющий форму дуги. На торцах корпуса расположены два концевых электрода. Внутри корпуса от одного конца до другого проходит стержневой электрод, электрически соединенный с концевыми электродами и образую 94902013.08.30 щий вместе с ними первый основной электрод. В средней части корпуса, на его поверхности, расположен второй основной электрод. Это устройство является наиболее близким к заявленному и принято в качестве прототипа. При перенапряжении, приложенном к основным электродам, между ними в воздухе развивается поверхностный скользящий разряд. За счет весьма большой длины пути перекрытия импульсное грозовое перенапряжение не переходит в силовую дугу, и электроустановка, которую защищает указанный разрядник, способна продолжать работу без отключения. Указанный разрядник отличается простотой, надежностью и невысокой стоимостью, однако при больших токах короткого замыкания надежность предотвращения установления силовой дуги все еще недостаточна высока. Технической задачей, решаемой предлагаемой полезной моделью, является повышение надежности защиты высоковольтных установок от грозовых перенапряжений при значительных токах короткого замыкания на линиях электропередач при сохранении простоты конструкции и технологичности в изготовлении, легкости установки его на линии электропередачи или высоковольтной установке. Поставленная задача решена со следующим техническим результатом - создано устройство, обеспечивающее повышение надежности работы. Вышеуказанный технический результат достигается тем, что разрядник состоит из корпуса, представляющего собой согнутую в виде петли трубу из диэлектрического полимерного материала с металлическим стержнем, на его поверхности, на одном из плеч разрядника, закреплены промежуточные кольцевые электроды, изготовленные из оцинкованной пружинной проволоки. Концы корпуса закреплены в зажиме крепления, с помощью которого разрядник присоединяется к штырю изолятора на опоре ВЛ. В средней части петли, поверх изоляции, расположена металлическая трубка. На фигуре представлен общий вид разрядника длинно-искрового петлевого, который состоит из корпуса 1, представляющего собой согнутую в виде петли трубу из диэлектрического полимерного материала с металлическим стержнем на его поверхности, на одном из плеч разрядника, закреплены промежуточные кольцевые электроды 2. Концы корпуса закреплены в зажиме крепления 3, с помощью которого разрядник присоединяется к штырю изолятора на опоре ВЛ. В средней части корпуса расположена металлическая трубка 4. Принцип работы разрядника основан на использовании эффекта скользящего разряда,который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. При возникновении на проводе ВЛ индуктированного грозового импульса искровой воздушный промежуток между универсальным зажимом, закрепленным на проводе ВЛ, и металлической трубкой разрядника пробивается под воздействием приложенного импульсного напряжения вдоль поверхности корпуса от металлической трубки к зажиму крепления, по плечу с промежуточными кольцевыми электродами, развивается скользящий разряд, вследствие чего разрядник перекрывается, а изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение ВЛ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
