Тиски слесарные

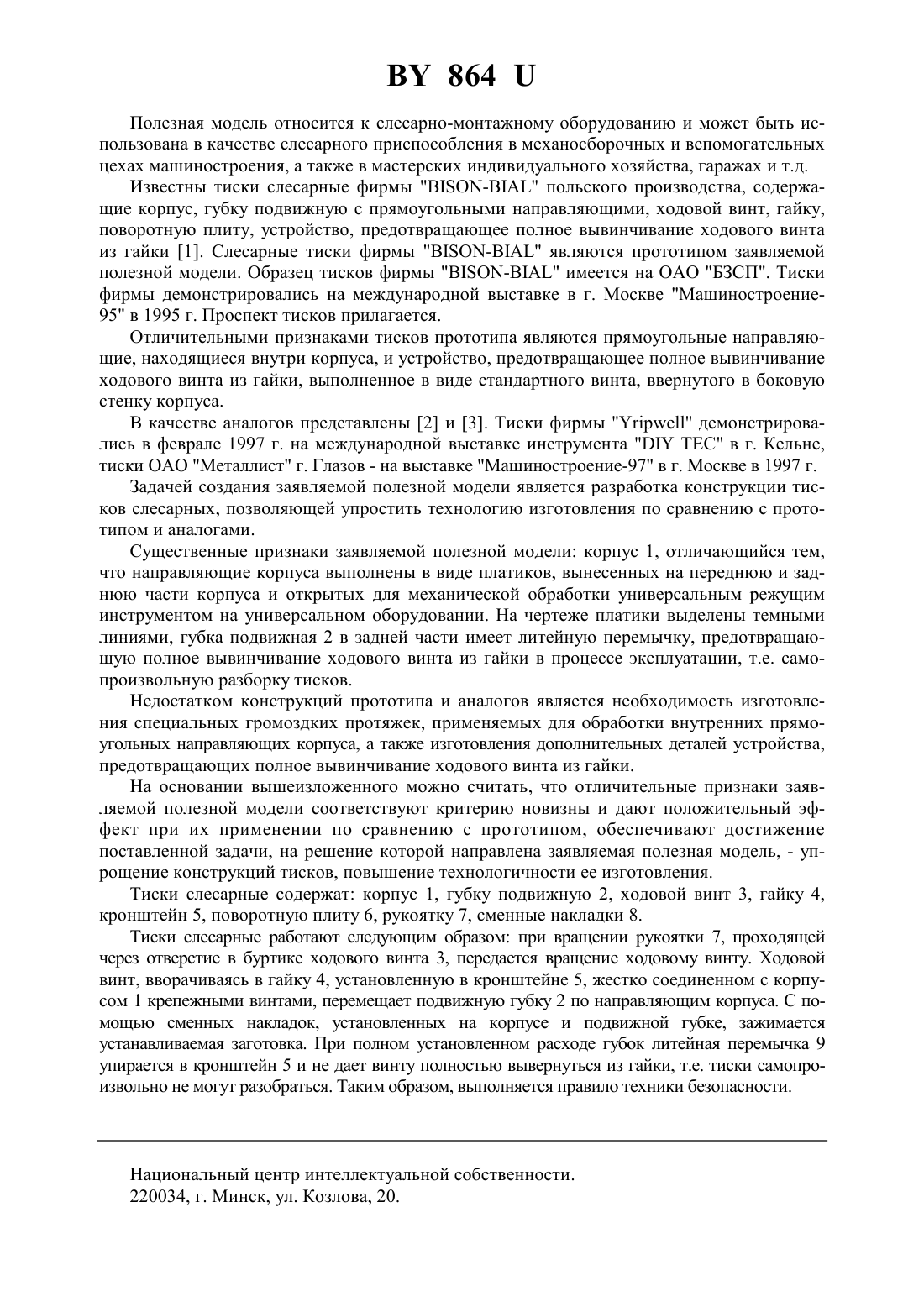

(71) Заявитель ОАО Барановичский завод станкопринадлежностей(72) Авторы Конюх Владимир Владимирович Беляцкий Леонид Владимирович Лукошко Иван Илларионович(73) Патентообладатель ОАО Барановичский завод станкопринадлежностей(57) 1. Тиски слесарные, содержащие корпус, губку подвижную, ходовой винт, кронштейн с гайкой, плиту поворотную, отличающиеся тем, что направляющие корпуса выполнены в виде платиков, вынесенных на передний и задний конец корпуса, открытых для механической обработки. 2. Тиски по п. 1, отличающиеся тем, что имеют устройство, предотвращающее полное вывинчивание ходового винта из гайки в виде литейной перемычки в заднем конце подвижной губки.(56) 1. Слесарные тиски фирмы - (прототип). 2. Тиски слесарные фирмы . Индия. 3. ОАО Металлист. г. Глазово, Россия. 864 Полезная модель относится к слесарно-монтажному оборудованию и может быть использована в качестве слесарного приспособления в механосборочных и вспомогательных цехах машиностроения, а также в мастерских индивидуального хозяйства, гаражах и т.д. Известны тиски слесарные фирмы - польского производства, содержащие корпус, губку подвижную с прямоугольными направляющими, ходовой винт, гайку,поворотную плиту, устройство, предотвращающее полное вывинчивание ходового винта из гайки 1. Слесарные тиски фирмы - являются прототипом заявляемой полезной модели. Образец тисков фирмы - имеется на ОАО БЗСП. Тиски фирмы демонстрировались на международной выставке в г. Москве Машиностроение 95 в 1995 г. Проспект тисков прилагается. Отличительными признаками тисков прототипа являются прямоугольные направляющие, находящиеся внутри корпуса, и устройство, предотвращающее полное вывинчивание ходового винта из гайки, выполненное в виде стандартного винта, ввернутого в боковую стенку корпуса. В качестве аналогов представлены 2 и 3. Тиски фирмыдемонстрировались в феврале 1997 г. на международной выставке инструментаТС в г. Кельне,тиски ОАО Металлист г. Глазов - на выставке Машиностроение-97 в г. Москве в 1997 г. Задачей создания заявляемой полезной модели является разработка конструкции тисков слесарных, позволяющей упростить технологию изготовления по сравнению с прототипом и аналогами. Существенные признаки заявляемой полезной модели корпус 1, отличающийся тем,что направляющие корпуса выполнены в виде платиков, вынесенных на переднюю и заднюю части корпуса и открытых для механической обработки универсальным режущим инструментом на универсальном оборудовании. На чертеже платики выделены темными линиями, губка подвижная 2 в задней части имеет литейную перемычку, предотвращающую полное вывинчивание ходового винта из гайки в процессе эксплуатации, т.е. самопроизвольную разборку тисков. Недостатком конструкций прототипа и аналогов является необходимость изготовления специальных громоздких протяжек, применяемых для обработки внутренних прямоугольных направляющих корпуса, а также изготовления дополнительных деталей устройства,предотвращающих полное вывинчивание ходового винта из гайки. На основании вышеизложенного можно считать, что отличительные признаки заявляемой полезной модели соответствуют критерию новизны и дают положительный эффект при их применении по сравнению с прототипом, обеспечивают достижение поставленной задачи, на решение которой направлена заявляемая полезная модель, - упрощение конструкций тисков, повышение технологичности ее изготовления. Тиски слесарные содержат корпус 1, губку подвижную 2, ходовой винт 3, гайку 4,кронштейн 5, поворотную плиту 6, рукоятку 7, сменные накладки 8. Тиски слесарные работают следующим образом при вращении рукоятки 7, проходящей через отверстие в буртике ходового винта 3, передается вращение ходовому винту. Ходовой винт, вворачиваясь в гайку 4, установленную в кронштейне 5, жестко соединенном с корпусом 1 крепежными винтами, перемещает подвижную губку 2 по направляющим корпуса. С помощью сменных накладок, установленных на корпусе и подвижной губке, зажимается устанавливаемая заготовка. При полном установленном расходе губок литейная перемычка 9 упирается в кронштейн 5 и не дает винту полностью вывернуться из гайки, т.е. тиски самопроизвольно не могут разобраться. Таким образом, выполняется правило техники безопасности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
