Шаблон для определения размера головки бедренной кости при выполнении однополюсного эндопротезирования тазобедренного сустава

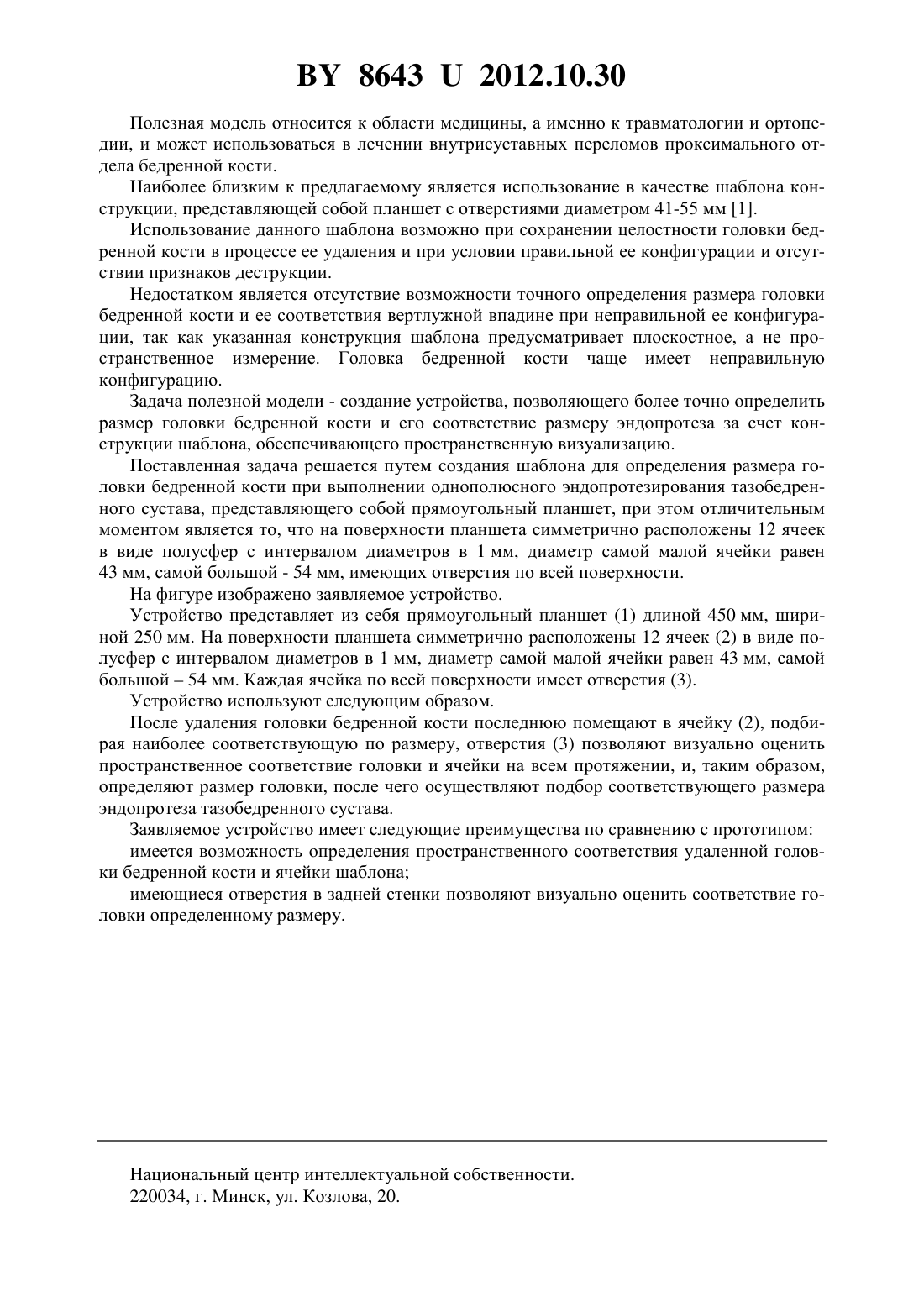

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШАБЛОН ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРА ГОЛОВКИ БЕДРЕННОЙ КОСТИ ПРИ ВЫПОЛНЕНИИ ОДНОПОЛЮСНОГО ЭНДОПРОТЕЗИРОВАНИЯ ТАЗОБЕДРЕННОГО СУСТАВА(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Карев Дмитрий Борисович Горбачев Александр Евгеньевич Карев Борис Дмитриевич(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) 1. Шаблон для определения размера головки бедренной кости при выполнении однополюсного эндопротезирования тазобедренного сустава, представляющий собой прямоугольный планшет, отличающийся тем, что на поверхности планшета симметрично расположены 12 ячеек в виде полусфер с интервалом диаметров в 1 мм, диаметр самой малой ячейки равен 43 мм, самой большой - 54 мм, имеющих отверстия по всей поверхности. 2. Шаблон для определения размера головки бедренной кости при выполнении однополюсного эндопротезирования тазобедренного сустава по п. 1, отличающийся тем, что планшет имеет длину 450 мм, ширину 250 мм. 86432012.10.30 Полезная модель относится к области медицины, а именно к травматологии и ортопедии, и может использоваться в лечении внутрисуставных переломов проксимального отдела бедренной кости. Наиболее близким к предлагаемому является использование в качестве шаблона конструкции, представляющей собой планшет с отверстиями диаметром 41-55 мм 1. Использование данного шаблона возможно при сохранении целостности головки бедренной кости в процессе ее удаления и при условии правильной ее конфигурации и отсутствии признаков деструкции. Недостатком является отсутствие возможности точного определения размера головки бедренной кости и ее соответствия вертлужной впадине при неправильной ее конфигурации, так как указанная конструкция шаблона предусматривает плоскостное, а не пространственное измерение. Головка бедренной кости чаще имеет неправильную конфигурацию. Задача полезной модели - создание устройства, позволяющего более точно определить размер головки бедренной кости и его соответствие размеру эндопротеза за счет конструкции шаблона, обеспечивающего пространственную визуализацию. Поставленная задача решается путем создания шаблона для определения размера головки бедренной кости при выполнении однополюсного эндопротезирования тазобедренного сустава, представляющего собой прямоугольный планшет, при этом отличительным моментом является то, что на поверхности планшета симметрично расположены 12 ячеек в виде полусфер с интервалом диаметров в 1 мм, диаметр самой малой ячейки равен 43 мм, самой большой - 54 мм, имеющих отверстия по всей поверхности. На фигуре изображено заявляемое устройство. Устройство представляет из себя прямоугольный планшет (1) длиной 450 мм, шириной 250 мм. На поверхности планшета симметрично расположены 12 ячеек (2) в виде полусфер с интервалом диаметров в 1 мм, диаметр самой малой ячейки равен 43 мм, самой большой 54 мм. Каждая ячейка по всей поверхности имеет отверстия (3). Устройство используют следующим образом. После удаления головки бедренной кости последнюю помещают в ячейку (2), подбирая наиболее соответствующую по размеру, отверстия (3) позволяют визуально оценить пространственное соответствие головки и ячейки на всем протяжении, и, таким образом,определяют размер головки, после чего осуществляют подбор соответствующего размера эндопротеза тазобедренного сустава. Заявляемое устройство имеет следующие преимущества по сравнению с прототипом имеется возможность определения пространственного соответствия удаленной головки бедренной кости и ячейки шаблона имеющиеся отверстия в задней стенки позволяют визуально оценить соответствие головки определенному размеру. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
