Очесывающий аппарат льноуборочного комбайна

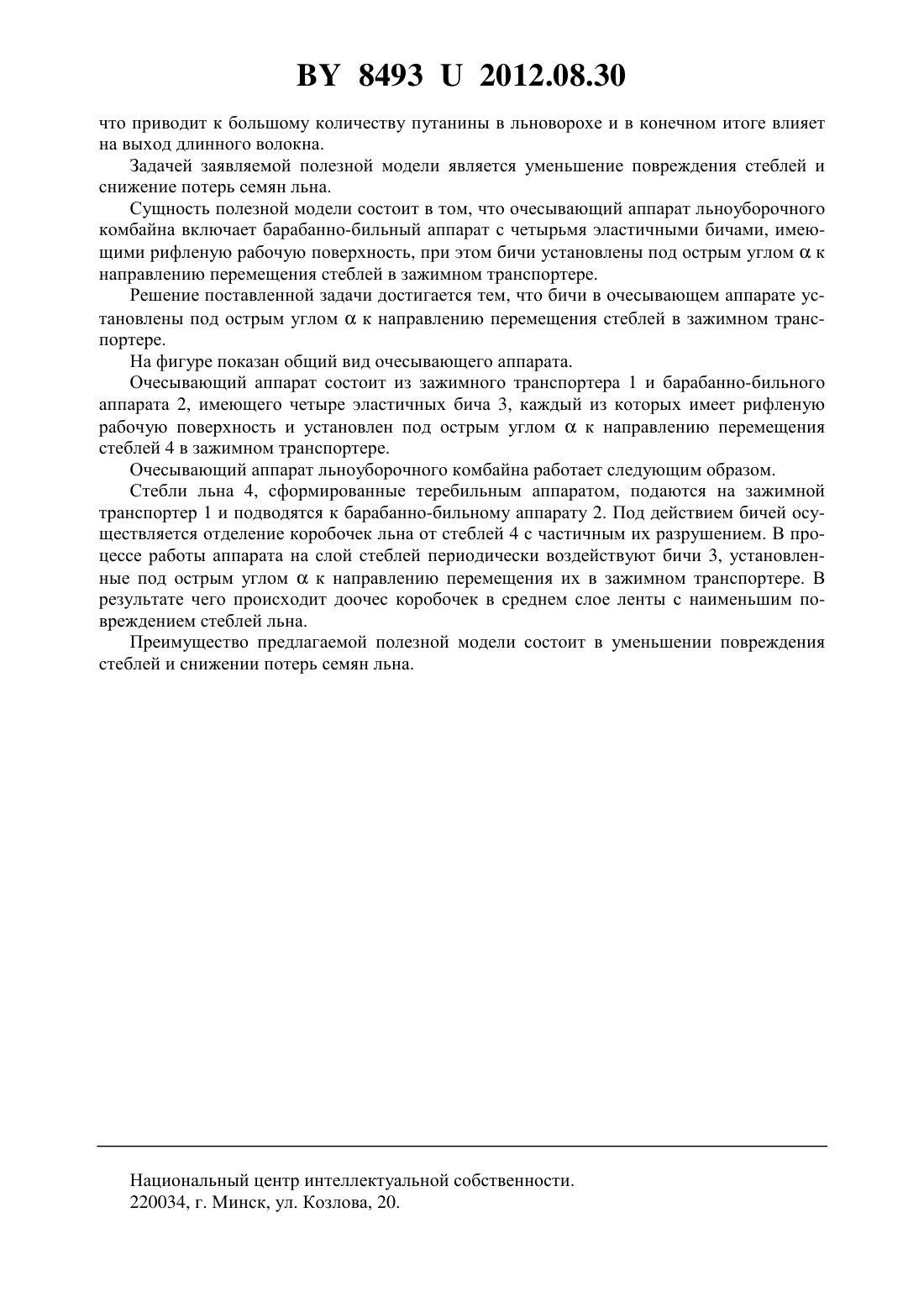

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОЧЕСЫВАЮЩИЙ АППАРАТ ЛЬНОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Лвкин Максим Викторович Левчук Виталий Анатольевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Очесывающий аппарат льноуборочного комбайна, включающий барабанно-бильный аппарат с четырьмя эластичными бичами, имеющими рифленую рабочую поверхность,отличающийся тем, что бичи установлены под острым угломк направлению перемещения стеблей в зажимном транспортере.(56) 1. Патент на полезную модель 7068, МПК 01 11/01. Очесывающее устройство. 2010. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно очесывающее устройство, включающее барабанно-бильный аппарат с четырьмя эластичными бичами, имеющими рифленую рабочую поверхность 1. Недостатком этого устройства является то, что бичи установлены таким образом, что не происходит смещения слоев ленты льна, в результате чего происходит недоочес коробочек в среднем слое. Кроме того, происходит обрыв стеблей льна в верхушечной части,84932012.08.30 что приводит к большому количеству путанины в льноворохе и в конечном итоге влияет на выход длинного волокна. Задачей заявляемой полезной модели является уменьшение повреждения стеблей и снижение потерь семян льна. Сущность полезной модели состоит в том, что очесывающий аппарат льноуборочного комбайна включает барабанно-бильный аппарат с четырьмя эластичными бичами, имеющими рифленую рабочую поверхность, при этом бичи установлены под острым угломк направлению перемещения стеблей в зажимном транспортере. Решение поставленной задачи достигается тем, что бичи в очесывающем аппарате установлены под острым угломк направлению перемещения стеблей в зажимном транспортере. На фигуре показан общий вид очесывающего аппарата. Очесывающий аппарат состоит из зажимного транспортера 1 и барабанно-бильного аппарата 2, имеющего четыре эластичных бича 3, каждый из которых имеет рифленую рабочую поверхность и установлен под острым угломк направлению перемещения стеблей 4 в зажимном транспортере. Очесывающий аппарат льноуборочного комбайна работает следующим образом. Стебли льна 4, сформированные теребильным аппаратом, подаются на зажимной транспортер 1 и подводятся к барабанно-бильному аппарату 2. Под действием бичей осуществляется отделение коробочек льна от стеблей 4 с частичным их разрушением. В процессе работы аппарата на слой стеблей периодически воздействуют бичи 3, установленные под острым угломк направлению перемещения их в зажимном транспортере. В результате чего происходит доочес коробочек в среднем слое ленты с наименьшим повреждением стеблей льна. Преимущество предлагаемой полезной модели состоит в уменьшении повреждения стеблей и снижении потерь семян льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
