Напорный ускоритель потока текущей среды

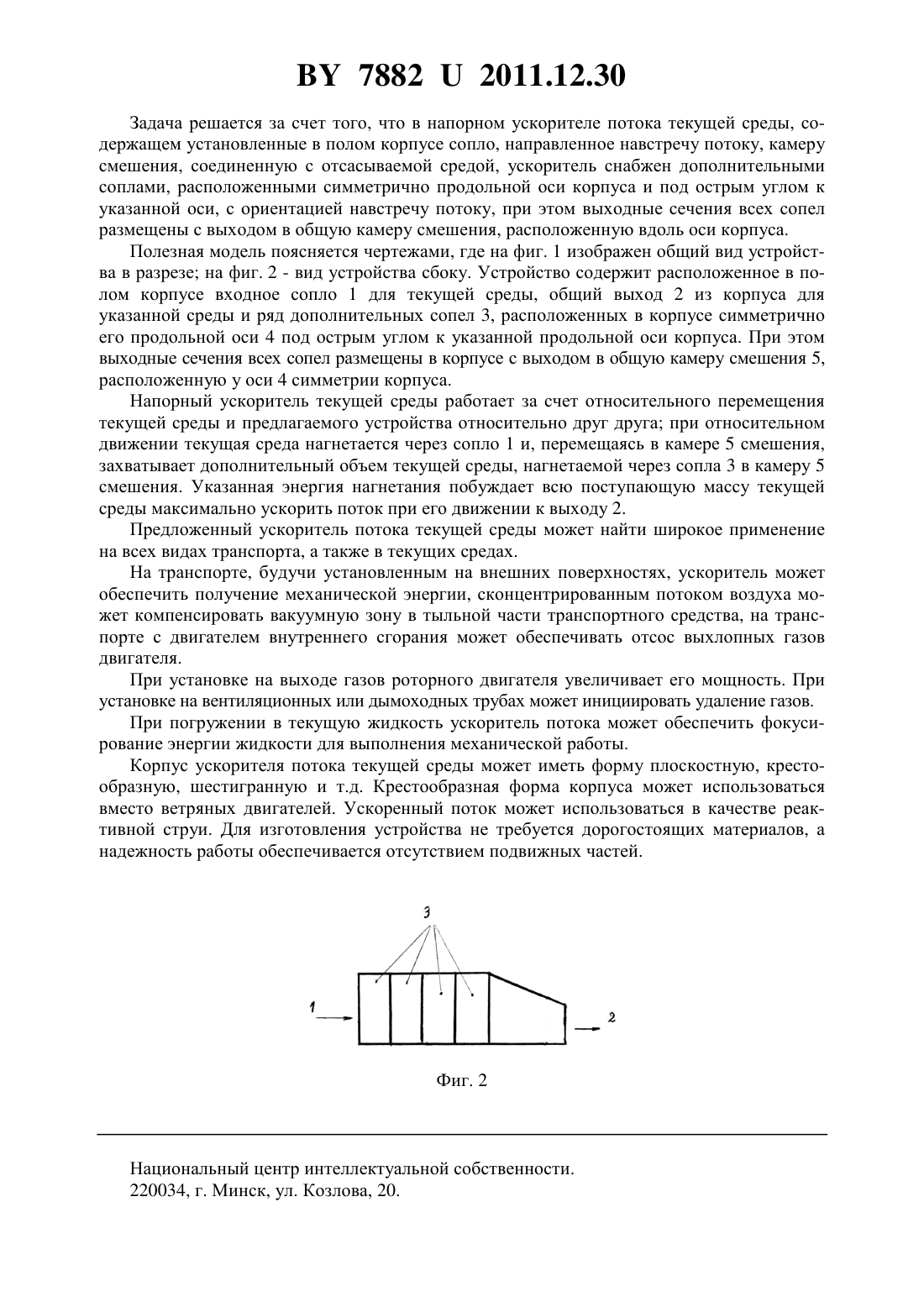

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАПОРНЫЙ УСКОРИТЕЛЬ ПОТОКА ТЕКУЩЕЙ СРЕДЫ(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) Напорный ускоритель потока текущей среды, содержащий установленные в полом корпусе сопло, направленное навстречу потоку, камеру смешения, соединенную с отсасываемой средой, отличающийся тем, что снабжен дополнительными соплами, расположенными симметрично продольной оси корпуса и под острым углом к указанной оси, с ориентацией навстречу потоку, при этом выходные сечения всех сопел размещены с выходом в общую камеру смешения, расположенную вдоль оси корпуса. Фиг. 1 Полезная модель относится к области гидроаэромеханики и может найти применение при использовании энергии скоростного напора текущей среды. Известно устройство для использования энергии скоростного напора, например, для ускорения потока выхлопных газов, содержащее установленные в полом корпусе сопла,направленные навстречу потоку, камеру смешения, соединенную с отсасываемой средой,диффузор на выходе ускорителя и профильную заслонку 1. Задачей данной полезной модели является расширение арсенала конструкций напорных ускорителей потока текущей среды и расширение среды их применения. 78822011.12.30 Задача решается за счет того, что в напорном ускорителе потока текущей среды, содержащем установленные в полом корпусе сопло, направленное навстречу потоку, камеру смешения, соединенную с отсасываемой средой, ускоритель снабжен дополнительными соплами, расположенными симметрично продольной оси корпуса и под острым углом к указанной оси, с ориентацией навстречу потоку, при этом выходные сечения всех сопел размещены с выходом в общую камеру смешения, расположенную вдоль оси корпуса. Полезная модель поясняется чертежами, где на фиг. 1 изображен общий вид устройства в разрезе на фиг. 2 - вид устройства сбоку. Устройство содержит расположенное в полом корпусе входное сопло 1 для текущей среды, общий выход 2 из корпуса для указанной среды и ряд дополнительных сопел 3, расположенных в корпусе симметрично его продольной оси 4 под острым углом к указанной продольной оси корпуса. При этом выходные сечения всех сопел размещены в корпусе с выходом в общую камеру смешения 5,расположенную у оси 4 симметрии корпуса. Напорный ускоритель текущей среды работает за счет относительного перемещения текущей среды и предлагаемого устройства относительно друг друга при относительном движении текущая среда нагнетается через сопло 1 и, перемещаясь в камере 5 смешения,захватывает дополнительный объем текущей среды, нагнетаемой через сопла 3 в камеру 5 смешения. Указанная энергия нагнетания побуждает всю поступающую массу текущей среды максимально ускорить поток при его движении к выходу 2. Предложенный ускоритель потока текущей среды может найти широкое применение на всех видах транспорта, а также в текущих средах. На транспорте, будучи установленным на внешних поверхностях, ускоритель может обеспечить получение механической энергии, сконцентрированным потоком воздуха может компенсировать вакуумную зону в тыльной части транспортного средства, на транспорте с двигателем внутреннего сгорания может обеспечивать отсос выхлопных газов двигателя. При установке на выходе газов роторного двигателя увеличивает его мощность. При установке на вентиляционных или дымоходных трубах может инициировать удаление газов. При погружении в текущую жидкость ускоритель потока может обеспечить фокусирование энергии жидкости для выполнения механической работы. Корпус ускорителя потока текущей среды может иметь форму плоскостную, крестообразную, шестигранную и т.д. Крестообразная форма корпуса может использоваться вместо ветряных двигателей. Ускоренный поток может использоваться в качестве реактивной струи. Для изготовления устройства не требуется дорогостоящих материалов, а надежность работы обеспечивается отсутствием подвижных частей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
