Эжекционный ускоритель потока текучей среды

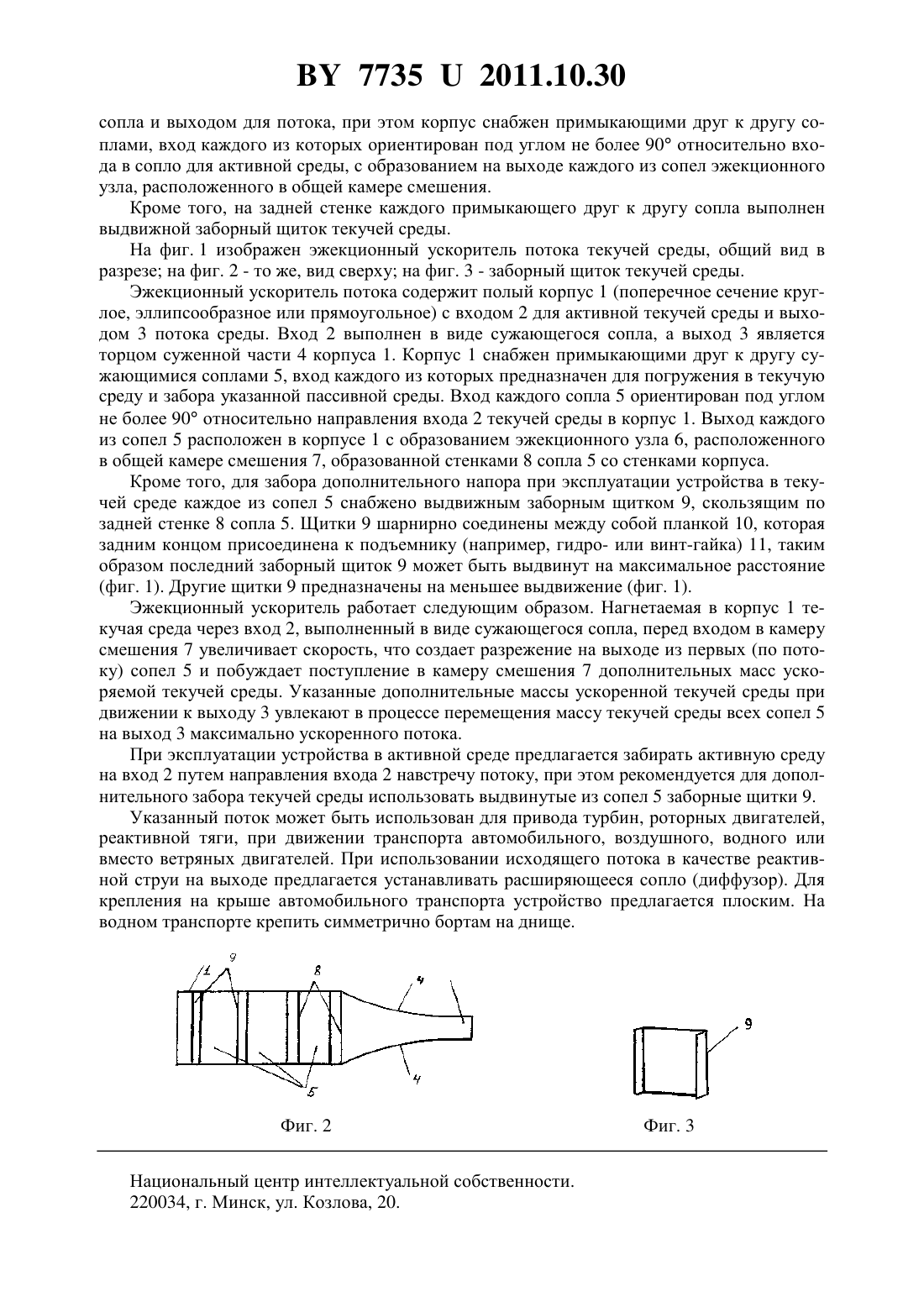

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЖЕКЦИОННЫЙ УСКОРИТЕЛЬ ПОТОКА ТЕКУЧЕЙ СРЕДЫ(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) 1. Эжекционный ускоритель потока текучей среды, отличающийся тем, что содержит полый корпус с входом для активной среды в виде сужающегося сопла и выходом для потока, при этом корпус снабжен примыкающими друг к другу соплами, вход каждого из которых ориентирован под углом не более 90 относительно входа в сопло для активной среды, с образованием на выходе каждого из сопел эжекционного узла, расположенного в общей камере смешения. 2. Эжекционный ускоритель по п. 1, отличающийся тем, что на задней стенке каждого примыкающего друг к другу сопла выполнен выдвижной заборный щиток текучей среды.(56) 1. Патент на изобретение РФ 2206410 // Бюл.17. - 20.06.2003. Фиг. 1 Полезная модель относится к области гидроаэромеханики и может найти применение при погружении в газовую или жидкостную среду. Известно эжекционное устройство, содержащее соосно установленные с герметичным соединением между собой сопла, критическое сечение каждого из которых не меньше критического сечения первого по ходу движения газа сопла, при этом не менее двух сопел,первых по ходу движения газа, выполнены сужающимися 1. Это устройство может быть применено в качестве ускорителя потока текучей среды. Задача - расширить арсенал эжекционных ускорителей потока текучей среды. Поставленная задача решается созданием эжекционного ускорителя потока текучей среды, содержащего полый корпус с входом для активной среды в виде сужающегося 77352011.10.30 сопла и выходом для потока, при этом корпус снабжен примыкающими друг к другу соплами, вход каждого из которых ориентирован под углом не более 90 относительно входа в сопло для активной среды, с образованием на выходе каждого из сопел эжекционного узла, расположенного в общей камере смешения. Кроме того, на задней стенке каждого примыкающего друг к другу сопла выполнен выдвижной заборный щиток текучей среды. На фиг. 1 изображен эжекционный ускоритель потока текучей среды, общий вид в разрезе на фиг. 2 - то же, вид сверху на фиг. 3 - заборный щиток текучей среды. Эжекционный ускоритель потока содержит полый корпус 1 (поперечное сечение круглое, эллипсообразное или прямоугольное) с входом 2 для активной текучей среды и выходом 3 потока среды. Вход 2 выполнен в виде сужающегося сопла, а выход 3 является торцом суженной части 4 корпуса 1. Корпус 1 снабжен примыкающими друг к другу сужающимися соплами 5, вход каждого из которых предназначен для погружения в текучую среду и забора указанной пассивной среды. Вход каждого сопла 5 ориентирован под углом не более 90 относительно направления входа 2 текучей среды в корпус 1. Выход каждого из сопел 5 расположен в корпусе 1 с образованием эжекционного узла 6, расположенного в общей камере смешения 7, образованной стенками 8 сопла 5 со стенками корпуса. Кроме того, для забора дополнительного напора при эксплуатации устройства в текучей среде каждое из сопел 5 снабжено выдвижным заборным щитком 9, скользящим по задней стенке 8 сопла 5. Щитки 9 шарнирно соединены между собой планкой 10, которая задним концом присоединена к подъемнику (например, гидро- или винт-гайка) 11, таким образом последний заборный щиток 9 может быть выдвинут на максимальное расстояние(фиг. 1). Другие щитки 9 предназначены на меньшее выдвижение (фиг. 1). Эжекционный ускоритель работает следующим образом. Нагнетаемая в корпус 1 текучая среда через вход 2, выполненный в виде сужающегося сопла, перед входом в камеру смешения 7 увеличивает скорость, что создает разрежение на выходе из первых (по потоку) сопел 5 и побуждает поступление в камеру смешения 7 дополнительных масс ускоряемой текучей среды. Указанные дополнительные массы ускоренной текучей среды при движении к выходу 3 увлекают в процессе перемещения массу текучей среды всех сопел 5 на выход 3 максимально ускоренного потока. При эксплуатации устройства в активной среде предлагается забирать активную среду на вход 2 путем направления входа 2 навстречу потоку, при этом рекомендуется для дополнительного забора текучей среды использовать выдвинутые из сопел 5 заборные щитки 9. Указанный поток может быть использован для привода турбин, роторных двигателей,реактивной тяги, при движении транспорта автомобильного, воздушного, водного или вместо ветряных двигателей. При использовании исходящего потока в качестве реактивной струи на выходе предлагается устанавливать расширяющееся сопло (диффузор). Для крепления на крыше автомобильного транспорта устройство предлагается плоским. На водном транспорте крепить симметрично бортам на днище. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
