Преобразователь текучей среды в напорный поток

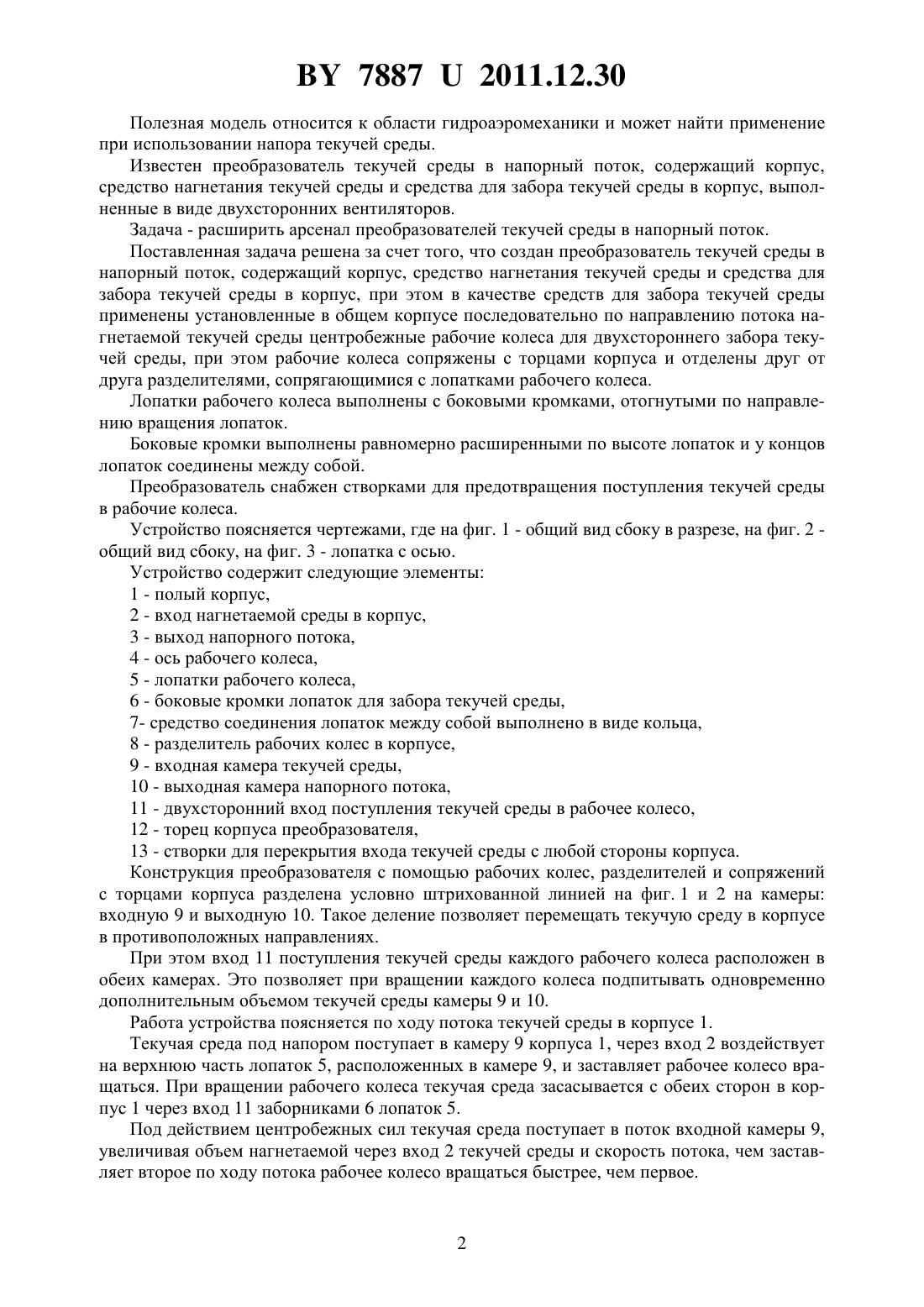

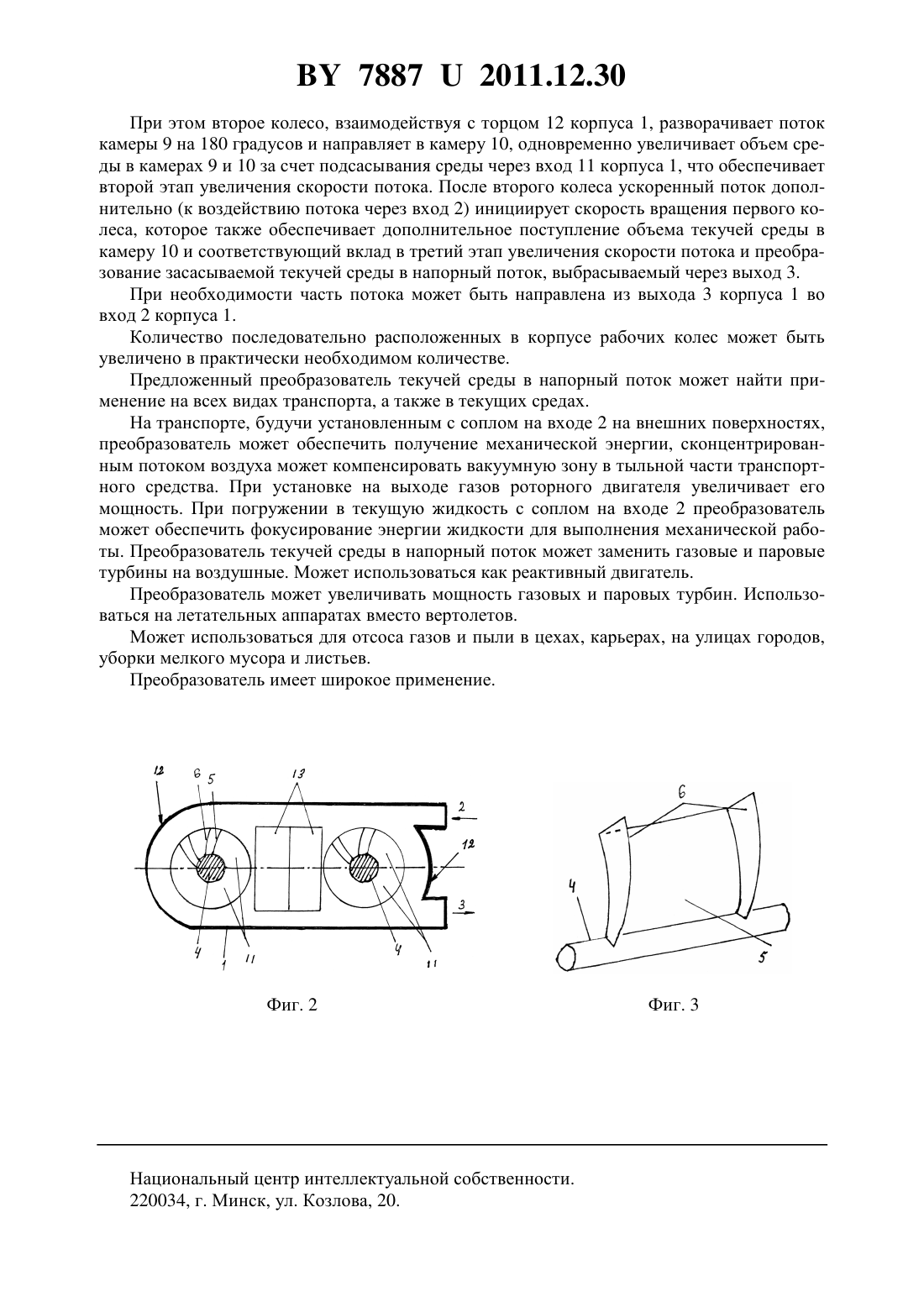

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЕОБРАЗОВАТЕЛЬ ТЕКУЧЕЙ СРЕДЫ В НАПОРНЫЙ ПОТОК(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) 1. Преобразователь текучей среды в напорный поток, содержащий корпус, средство нагнетания текучей среды и средства для забора текучей среды в корпус, отличающийся тем, что в качестве средств для забора текучей среды применены установленные в общем корпусе последовательно по направлению потока нагнетаемой текучей среды центробежные рабочие колеса для двухстороннего забора текучей среды, при этом рабочие колеса сопряжены с торцами корпуса и отделены друг от друга разделителями, сопрягающимися с лопатками рабочего колеса. 2. Преобразователь по п. 1, отличающийся тем, что лопатки рабочего колеса выполнены с боковыми кромками, отогнутыми по направлению вращения лопаток. 3. Преобразователь по п. 2, отличающийся тем, что боковые кромки выполнены равномерно расширенными по высоте лопаток и у концов лопаток соединены между собой. 4. Преобразователь по одному из пп. 1-3 снабжен створками для предотвращения поступления текучей среды в рабочие колеса. 78872011.12.30 Полезная модель относится к области гидроаэромеханики и может найти применение при использовании напора текучей среды. Известен преобразователь текучей среды в напорный поток, содержащий корпус,средство нагнетания текучей среды и средства для забора текучей среды в корпус, выполненные в виде двухсторонних вентиляторов. Задача - расширить арсенал преобразователей текучей среды в напорный поток. Поставленная задача решена за счет того, что создан преобразователь текучей среды в напорный поток, содержащий корпус, средство нагнетания текучей среды и средства для забора текучей среды в корпус, при этом в качестве средств для забора текучей среды применены установленные в общем корпусе последовательно по направлению потока нагнетаемой текучей среды центробежные рабочие колеса для двухстороннего забора текучей среды, при этом рабочие колеса сопряжены с торцами корпуса и отделены друг от друга разделителями, сопрягающимися с лопатками рабочего колеса. Лопатки рабочего колеса выполнены с боковыми кромками, отогнутыми по направлению вращения лопаток. Боковые кромки выполнены равномерно расширенными по высоте лопаток и у концов лопаток соединены между собой. Преобразователь снабжен створками для предотвращения поступления текучей среды в рабочие колеса. Устройство поясняется чертежами, где на фиг. 1 - общий вид сбоку в разрезе, на фиг. 2 общий вид сбоку, на фиг. 3 - лопатка с осью. Устройство содержит следующие элементы 1 - полый корпус,2 - вход нагнетаемой среды в корпус,3 - выход напорного потока,4 - ось рабочего колеса,5 - лопатки рабочего колеса,6 - боковые кромки лопаток для забора текучей среды,7- средство соединения лопаток между собой выполнено в виде кольца,8 - разделитель рабочих колес в корпусе,9 - входная камера текучей среды,10 - выходная камера напорного потока,11 - двухсторонний вход поступления текучей среды в рабочее колесо,12 - торец корпуса преобразователя,13 - створки для перекрытия входа текучей среды с любой стороны корпуса. Конструкция преобразователя с помощью рабочих колес, разделителей и сопряжений с торцами корпуса разделена условно штрихованной линией на фиг. 1 и 2 на камеры входную 9 и выходную 10. Такое деление позволяет перемещать текучую среду в корпусе в противоположных направлениях. При этом вход 11 поступления текучей среды каждого рабочего колеса расположен в обеих камерах. Это позволяет при вращении каждого колеса подпитывать одновременно дополнительным объемом текучей среды камеры 9 и 10. Работа устройства поясняется по ходу потока текучей среды в корпусе 1. Текучая среда под напором поступает в камеру 9 корпуса 1, через вход 2 воздействует на верхнюю часть лопаток 5, расположенных в камере 9, и заставляет рабочее колесо вращаться. При вращении рабочего колеса текучая среда засасывается с обеих сторон в корпус 1 через вход 11 заборниками 6 лопаток 5. Под действием центробежных сил текучая среда поступает в поток входной камеры 9,увеличивая объем нагнетаемой через вход 2 текучей среды и скорость потока, чем заставляет второе по ходу потока рабочее колесо вращаться быстрее, чем первое. 78872011.12.30 При этом второе колесо, взаимодействуя с торцом 12 корпуса 1, разворачивает поток камеры 9 на 180 градусов и направляет в камеру 10, одновременно увеличивает объем среды в камерах 9 и 10 за счет подсасывания среды через вход 11 корпуса 1, что обеспечивает второй этап увеличения скорости потока. После второго колеса ускоренный поток дополнительно (к воздействию потока через вход 2) инициирует скорость вращения первого колеса, которое также обеспечивает дополнительное поступление объема текучей среды в камеру 10 и соответствующий вклад в третий этап увеличения скорости потока и преобразование засасываемой текучей среды в напорный поток, выбрасываемый через выход 3. При необходимости часть потока может быть направлена из выхода 3 корпуса 1 во вход 2 корпуса 1. Количество последовательно расположенных в корпусе рабочих колес может быть увеличено в практически необходимом количестве. Предложенный преобразователь текучей среды в напорный поток может найти применение на всех видах транспорта, а также в текущих средах. На транспорте, будучи установленным с соплом на входе 2 на внешних поверхностях,преобразователь может обеспечить получение механической энергии, сконцентрированным потоком воздуха может компенсировать вакуумную зону в тыльной части транспортного средства. При установке на выходе газов роторного двигателя увеличивает его мощность. При погружении в текущую жидкость с соплом на входе 2 преобразователь может обеспечить фокусирование энергии жидкости для выполнения механической работы. Преобразователь текучей среды в напорный поток может заменить газовые и паровые турбины на воздушные. Может использоваться как реактивный двигатель. Преобразователь может увеличивать мощность газовых и паровых турбин. Использоваться на летательных аппаратах вместо вертолетов. Может использоваться для отсоса газов и пыли в цехах, карьерах, на улицах городов,уборки мелкого мусора и листьев. Преобразователь имеет широкое применение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
