Коваленко Владимир Эдуардович

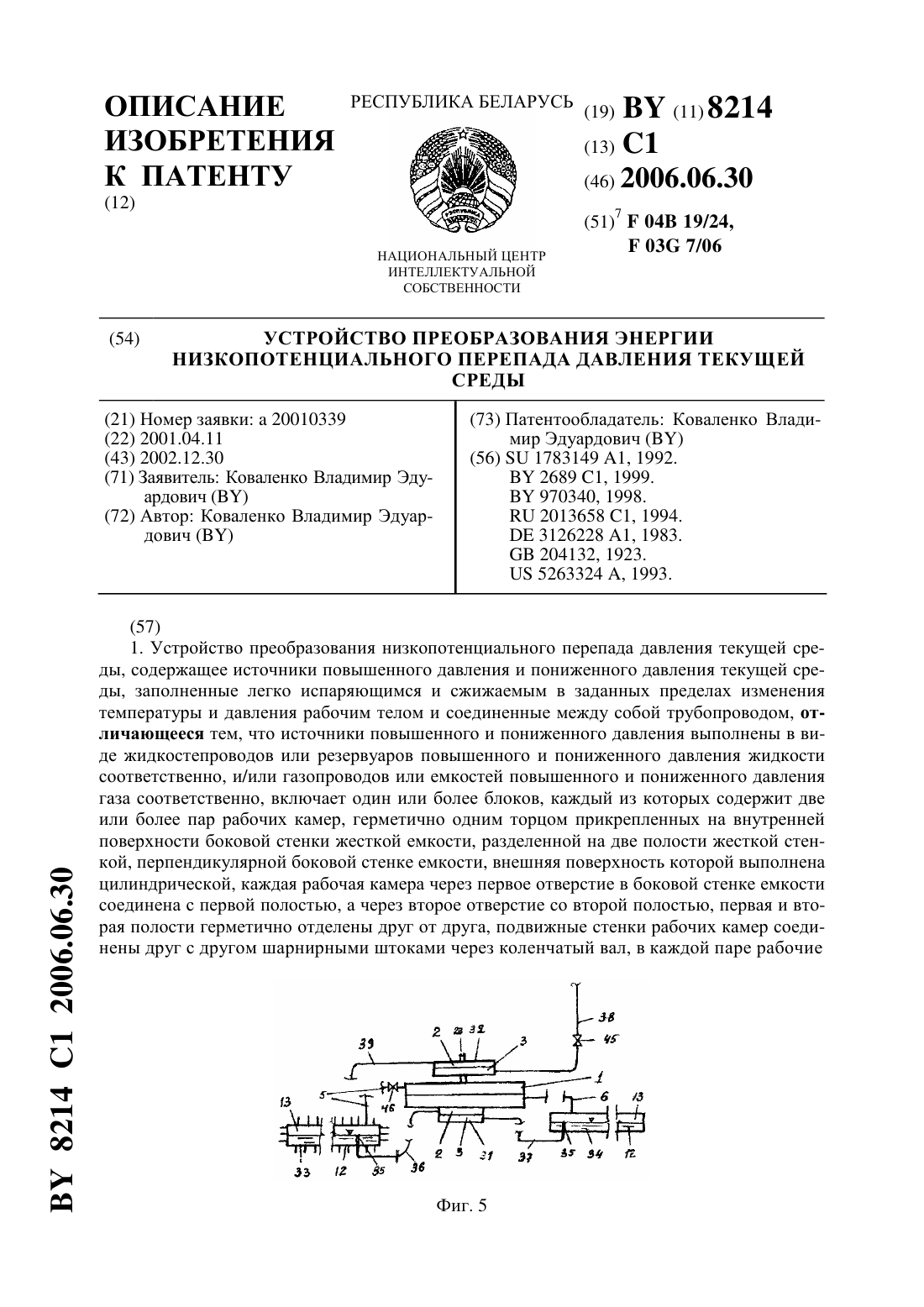

Устройство преобразования энергии низкопотенциального перепада давления текущей среды
Номер патента: 8214
Опубликовано: 30.06.2006
Автор: Коваленко Владимир Эдуардович
МПК: F04B 19/24, F03G 7/06
Метки: энергии, среды, давления, преобразования, перепада, устройство, низкопотенциального, текущей
Текст:
...расширить возможности устройства по удовлетворению потребностей потребителя. В совокупности рассмотренные признаки обеспечивают решение поставленной задачи. На фиг. 1 приведена схема устройства с одним блоком, имеющим расположенные внутри емкости рабочие камеры, на фиг. 2 - план блока с расположенными вне емкости 6 8214 1 2006.06.30 рабочими камерами, продольный разрез блока с двумя парами рабочих камер, расположенных внутри емкости,...
Способ преобразования низконапорной энергии потока жидкости или газа и устройство его осуществления
Номер патента: 6797
Опубликовано: 30.03.2005
Автор: Коваленко Владимир Эдуардович
МПК: F03B 7/00
Метки: энергии, газа, жидкости, устройство, способ, низконапорной, осуществления, или, преобразования, потока
Текст:
...Подводящий и отводящий трубопроводы могут быть выполнены в виде сифона, пропущенного через подводящую и отводящую полости. К цилиндру ротора могут быть подсоединены с возможностью отсоединения электрогенератор, а также с возможностью демонтажа радиальные держатели с установленными на их конце рабочими лопатками, выполненными в виде полуцилиндров или полусфер, с возможностью поворота на 180 и жесткой фиксации на держателе и направленными...

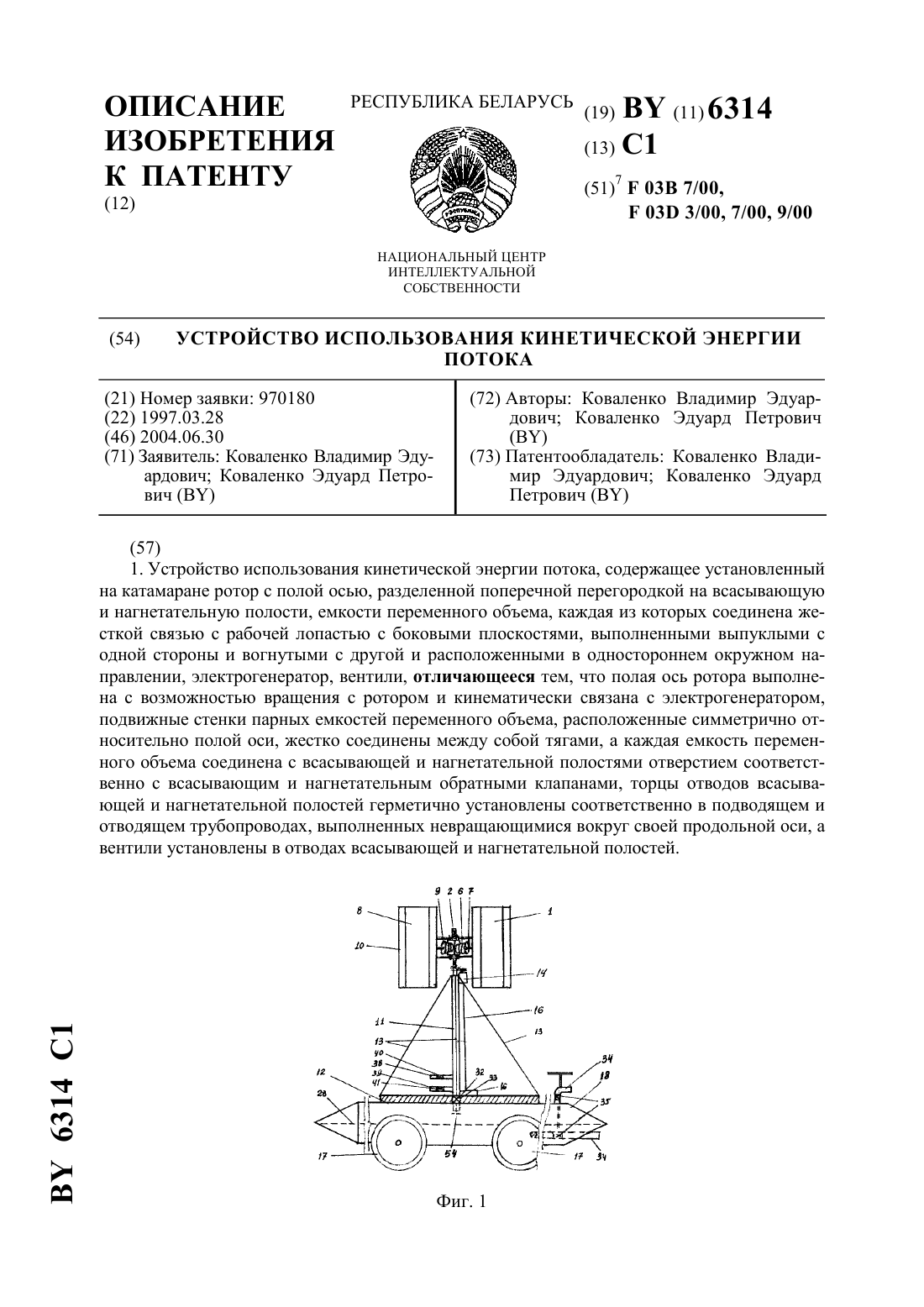

Устройство использования кинетической энергии потока
Номер патента: 6314
Опубликовано: 30.06.2004
Авторы: Коваленко Эдуард Петрович, Коваленко Владимир Эдуардович
МПК: F03D 7/00, F03D 3/00, F03B 7/00...
Метки: потока, использования, кинетической, устройство, энергии
Текст:
...фиг. 3 - поперечный разрез ротора, на фиг. 4 - его продольный разрез, на фиг. 5 - вид объемного шарнира со стороны, на фиг. 6 - разрез объемного шарнира, на фиг. 7 - схема устройства при горизонтальном положении ротора,расположенного ниже ватерлинии за обтекателем. Устройство содержит ротор 1, полая ось 2 которого разделена поперечной перегородкой о на всасывающую 4 и нагнетательную полости, емкости 6 переменного объема, жесткую связь 7,...
Устройство преобразования тепловой энергии колебаний температуры среды в механическую
Номер патента: 5547
Опубликовано: 30.09.2003
Автор: Коваленко Владимир Эдуардович
МПК: F03G 7/06
Метки: температуры, колебаний, тепловой, устройство, энергии, преобразования, механическую, среды
Текст:
...и емкости в средах, изменение температур которых не одинаково во времени. Так, например,резервуар может подогреваться теплом, отвод которого непостоянен во времени, от холодильника, при этом емкость находится в среде, имевшей комнатную температуру. Наличие патрубков с вентилями, а также кинематического привода позволяет регулировать давление в резервуаре и емкости как путем изменения объема рабочей жидкости и рабочего тела, так и массы их,...
Способ очистки фильтра и прифильтровой зоны скважин
Номер патента: 3667
Опубликовано: 30.12.2000
Автор: Коваленко Владимир Эдуардович
МПК: E21B 37/08
Метки: зоны, скважин, очистки, фильтра, прифильтровой, способ
Текст:
...и направлявшую 26 смешения подвижной стенки 27 сильфона. Рычаг 25 установлен на опоре 28 с возможностью поворота в одной плоскости. Неподвижная стенка 29 сильфона 22, направляющая 26, опора 28, стойки 30, на которых жестко установлены контакты 31, жестко соединены между собой основанием 32. Контакты 31 электрически изолированы от стоек 30. Направляющая 26 имеет ограничитель 33 сдвига стенки 27. На концах рычага 25 установлены с...
Способ регулирования параметров потока жидкости или газа в трубопроводе, емкости или теплообменнике и температуры среды, окружающей теплообменник
Номер патента: 3701
Опубликовано: 30.12.2000
Авторы: Коваленко Эдуард Петрович, Коваленко Владимир Эдуардович
Метки: теплообменнике, емкости, или, жидкости, среды, газа, окружающей, температуры, параметров, теплообменник, способ, трубопроводе, потока, регулирования
Текст:
...связь 35, подсоединенная к связи 14 в точках 36 и 37. На связи 35 размещен груз 38, выполненный с возможностью изменения массы и фиксации расположения на связи 35, например, с помощью винта зажима 39. Датчик 21 в качестве датчика давления может быть выполнен в виде трубки 40, торец 41 которой гидравлически подсоединен к трубопроводу 19, или как датчик преобразования изменения регулируемого параметра в изменение давления, в виде...
Тепловая энергетическая установка
Номер патента: 2648
Опубликовано: 30.03.1999
Автор: Коваленко Владимир Эдуардович
МПК: F01K 25/04, F03G 7/04
Метки: установка, энергетическая, тепловая
Текст:
...(1), определенное по зависимости (1) имеет необходимое значение,1 т.е. в -ой камере будет наблюдаться необходимое давление, что обеспечивает расширение диапазона изменения соотношения напора и расхода перекачиваемой среды, что в свою очередь расширяет функциональные возможности установки. В совокупности эти признаки обеспечивают решение поставленной задачи. На фиг.1 приведена схема установки, имеющей соединительную ветвь...
Способ преобразования низкопотенциального тепла
Номер патента: 2688
Опубликовано: 30.03.1999
Авторы: Коваленко Эдуард Петрович, Коваленко Владимир Эдуардович
МПК: F03G 7/06, F01K 25/10
Метки: преобразования, низкопотенциального, способ, тепла
Текст:
...заслонка 43, выполненная с возможностью продольного сдвига в сегменте(фиг. 4 и 5) и имеющая прорези 44. Прорези 44 расположены вдоль заслонки 43 по расстоянию между собой и по отношению к ротору аналогично лопаткам 13. Сегмент 23 выполнен полым, имеющим один торец 45 глухим, а второй 46 -открытым, разделенным поперечными перегородками 47 с клапанами 48 на отсеки 49. 3 2688 1 Клапаны 48 обеспечивают доступ газа в направлении от открытого...
Способ преобразования тепловой энергии колебаний температуры среды в механическую
Номер патента: 2689
Опубликовано: 30.03.1999
Авторы: Коваленко Эдуард Петрович, Коваленко Владимир Эдуардович
МПК: F03G 7/04
Метки: среды, тепловой, температуры, энергии, колебаний, способ, преобразования, механическую
Текст:
...движения во вращательное одного направления, головку 5 подзавода пружинного механизма (фиг.1 и 2). Резервуар 1 и емкость 2 имеют общую подвижную стенку 6 и соответственно неподвижные стенки 7 и 8,установленные на раме 3 и заполненные рабочим телом 9 заданной массы, изменяющим свой объем и/или давление с изменением температуры (например, бутаном, водным раствором аммиака, фреоном, или смесью бутана и пропана). Резервуар 1 выполнен имеющим...
