Резцовая головка для одновременной расточки двух кольцевых канавок

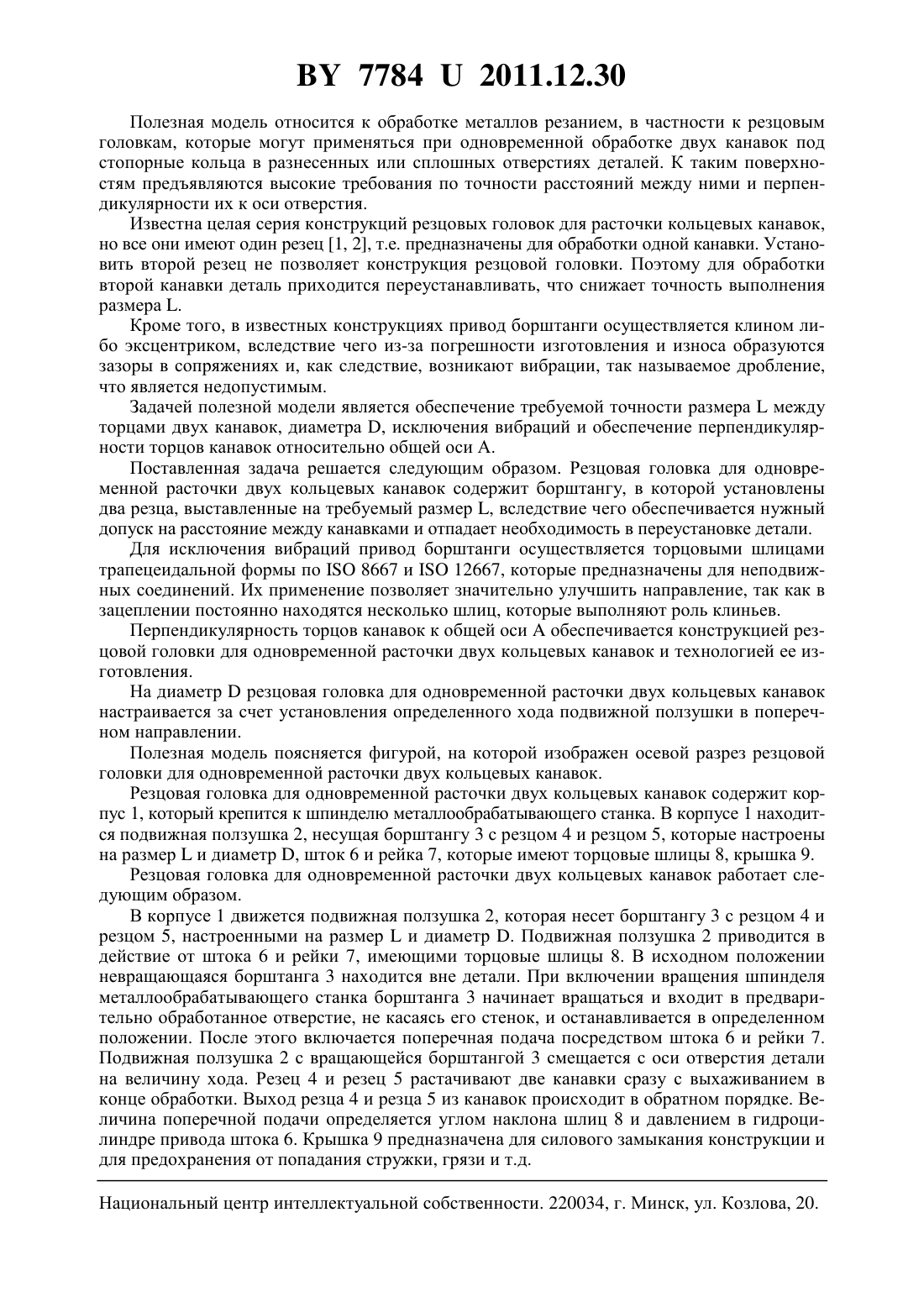

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЗЦОВАЯ ГОЛОВКА ДЛЯ ОДНОВРЕМЕННОЙ РАСТОЧКИ ДВУХ КОЛЬЦЕВЫХ КАНАВОК(71) Заявитель Открытое акционерное общество Белкард(72) Авторы Воропаев Олег Леонидович Костюкович Геннадий Александрович Кравченко Виктор Иванович Солтан Николай Иванович(73) Патентообладатель Открытое акционерное общество Белкард(57) Резцовая головка для одновременной расточки двух кольцевых канавок, содержащая корпус с подвижной ползушкой и борштангой, отличающаяся тем, что борштанга содержит два резца и ее привод осуществляется трапецеидальными шлицами, которые обычно применяются для неподвижных соединений.(56) 1. МН 3647-62-МН 3654-62. Общемашиностроительные типовые и руководящие материалы. Часть . Вспомогательный инструмент. Научно-исследовательский институт информации по машиностроению. - М., 1968. - С. 349-362. 2. Фрумин Ю.Л. Комплексное проектирование инструментальной оснастки. - М. Машиностроение, 1987. - С. 88-90. 77842011.12.30 Полезная модель относится к обработке металлов резанием, в частности к резцовым головкам, которые могут применяться при одновременной обработке двух канавок под стопорные кольца в разнесенных или сплошных отверстиях деталей. К таким поверхностям предъявляются высокие требования по точности расстояний между ними и перпендикулярности их к оси отверстия. Известна целая серия конструкций резцовых головок для расточки кольцевых канавок,но все они имеют один резец 1, 2, т.е. предназначены для обработки одной канавки. Установить второй резец не позволяет конструкция резцовой головки. Поэтому для обработки второй канавки деталь приходится переустанавливать, что снижает точность выполнения размера . Кроме того, в известных конструкциях привод борштанги осуществляется клином либо эксцентриком, вследствие чего из-за погрешности изготовления и износа образуются зазоры в сопряжениях и, как следствие, возникают вибрации, так называемое дробление,что является недопустимым. Задачей полезной модели является обеспечение требуемой точности размерамежду торцами двух канавок, диаметра , исключения вибраций и обеспечение перпендикулярности торцов канавок относительно общей оси А. Поставленная задача решается следующим образом. Резцовая головка для одновременной расточки двух кольцевых канавок содержит борштангу, в которой установлены два резца, выставленные на требуемый размер , вследствие чего обеспечивается нужный допуск на расстояние между канавками и отпадает необходимость в переустановке детали. Для исключения вибраций привод борштанги осуществляется торцовыми шлицами трапецеидальной формы по 8667 и 12667, которые предназначены для неподвижных соединений. Их применение позволяет значительно улучшить направление, так как в зацеплении постоянно находятся несколько шлиц, которые выполняют роль клиньев. Перпендикулярность торцов канавок к общей осиобеспечивается конструкцией резцовой головки для одновременной расточки двух кольцевых канавок и технологией ее изготовления. На диаметррезцовая головка для одновременной расточки двух кольцевых канавок настраивается за счет установления определенного хода подвижной ползушки в поперечном направлении. Полезная модель поясняется фигурой, на которой изображен осевой разрез резцовой головки для одновременной расточки двух кольцевых канавок. Резцовая головка для одновременной расточки двух кольцевых канавок содержит корпус 1, который крепится к шпинделю металлообрабатывающего станка. В корпусе 1 находится подвижная ползушка 2, несущая борштангу 3 с резцом 4 и резцом 5, которые настроены на размери диаметр , шток 6 и рейка 7, которые имеют торцовые шлицы 8, крышка 9. Резцовая головка для одновременной расточки двух кольцевых канавок работает следующим образом. В корпусе 1 движется подвижная ползушка 2, которая несет борштангу 3 с резцом 4 и резцом 5, настроенными на размери диаметр . Подвижная ползушка 2 приводится в действие от штока 6 и рейки 7, имеющими торцовые шлицы 8. В исходном положении невращающаяся борштанга 3 находится вне детали. При включении вращения шпинделя металлообрабатывающего станка борштанга 3 начинает вращаться и входит в предварительно обработанное отверстие, не касаясь его стенок, и останавливается в определенном положении. После этого включается поперечная подача посредством штока 6 и рейки 7. Подвижная ползушка 2 с вращающейся борштангой 3 смещается с оси отверстия детали на величину хода. Резец 4 и резец 5 растачивают две канавки сразу с выхаживанием в конце обработки. Выход резца 4 и резца 5 из канавок происходит в обратном порядке. Величина поперечной подачи определяется углом наклона шлиц 8 и давлением в гидроцилиндре привода штока 6. Крышка 9 предназначена для силового замыкания конструкции и для предохранения от попадания стружки, грязи и т.д. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
