Резцовая державка

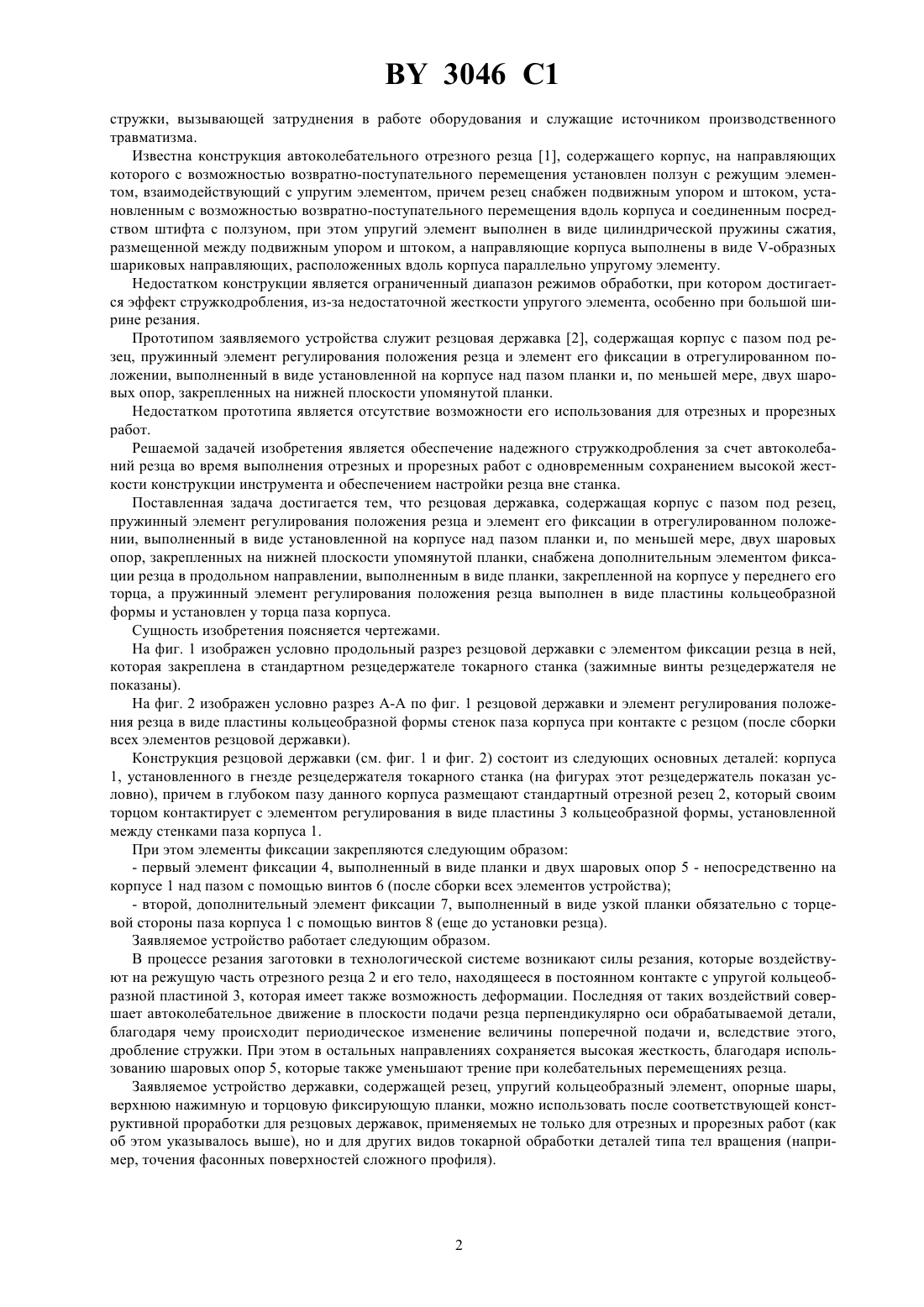

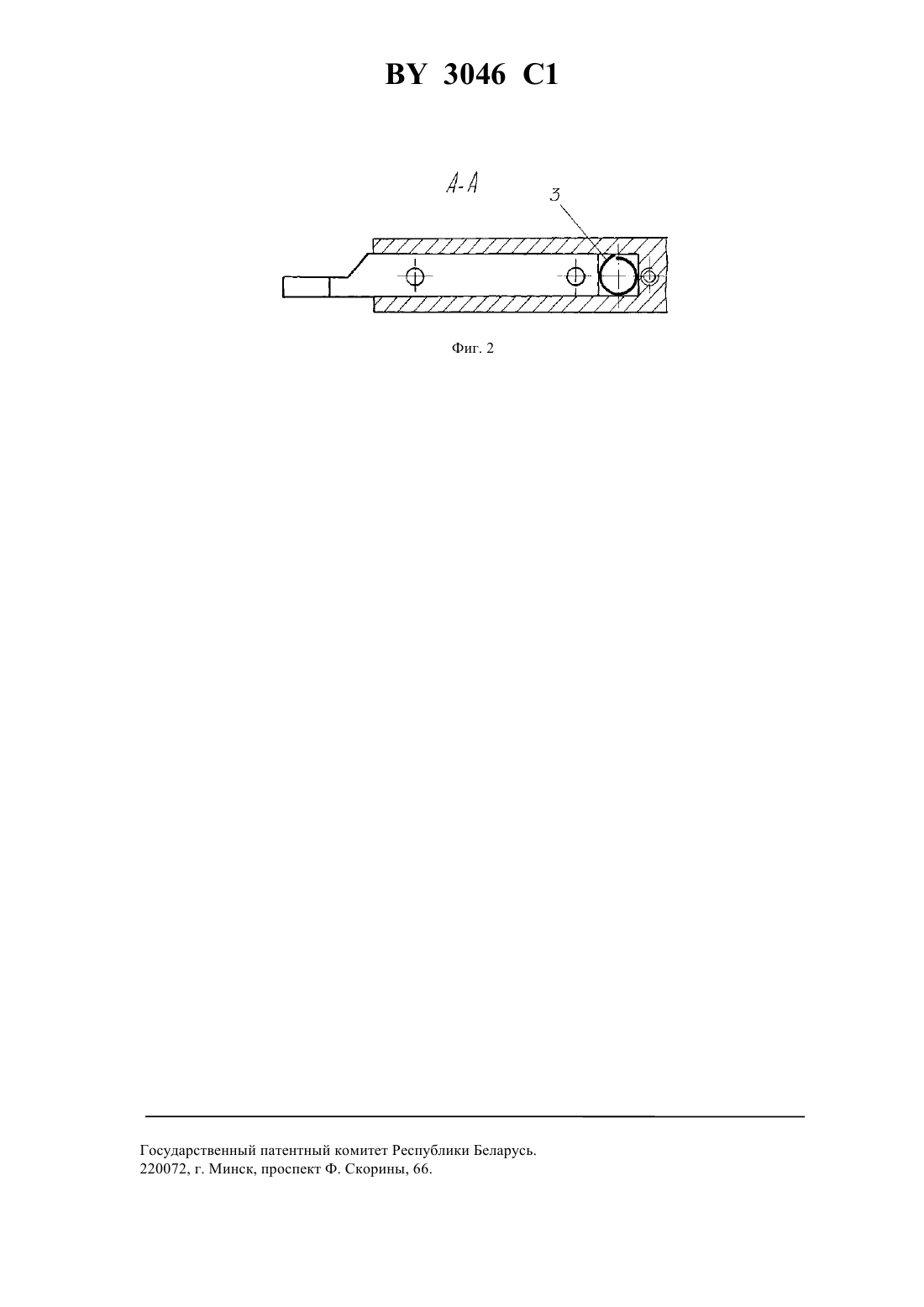

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусская государственная политехническая академия(73) Патентообладатель Белорусская государственная политехническая академия(57) Резцовая державка, содержащая корпус с пазом под резец, пружинный элемент регулирования положения резца и элемент его фиксации в отрегулированном положении, выполненный в виде установленной на корпусе над пазом планки и, по меньшей мере, двух шаровых опор, закрепленных на нижней плоскости упомянутой планки, отличающаяся тем, что она снабжена дополнительным элементом фиксации резца в продольном направлении, выполненным в виде планки, закрепленной на корпусе у переднего его торца, а пружинный элемент регулирования положения резца выполнен в виде пластины кольцеобразной формы и установлен у торца паза корпуса. Изобретение относится к лезвийной токарной обработке и предназначено для применения в металлообрабатывающих отраслях промышленности, особенно при резании высокопрочных, высоколегированных сталей и жаропрочных сплавов, отличающихся низкой обрабатываемостью. Для резания указанной группы материалов характерным являются значительные силы резания, образование прочной и вязкой сливной 3046 1 стружки, вызывающей затруднения в работе оборудования и служащие источником производственного травматизма. Известна конструкция автоколебательного отрезного резца 1, содержащего корпус, на направляющих которого с возможностью возвратно-поступательного перемещения установлен ползун с режущим элементом, взаимодействующий с упругим элементом, причем резец снабжен подвижным упором и штоком, установленным с возможностью возвратно-поступательного перемещения вдоль корпуса и соединенным посредством штифта с ползуном, при этом упругий элемент выполнен в виде цилиндрической пружины сжатия,размещенной между подвижным упором и штоком, а направляющие корпуса выполнены в виде -образных шариковых направляющих, расположенных вдоль корпуса параллельно упругому элементу. Недостатком конструкции является ограниченный диапазон режимов обработки, при котором достигается эффект стружкодробления, из-за недостаточной жесткости упругого элемента, особенно при большой ширине резания. Прототипом заявляемого устройства служит резцовая державка 2, содержащая корпус с пазом под резец, пружинный элемент регулирования положения резца и элемент его фиксации в отрегулированном положении, выполненный в виде установленной на корпусе над пазом планки и, по меньшей мере, двух шаровых опор, закрепленных на нижней плоскости упомянутой планки. Недостатком прототипа является отсутствие возможности его использования для отрезных и прорезных работ. Решаемой задачей изобретения является обеспечение надежного стружкодробления за счет автоколебаний резца во время выполнения отрезных и прорезных работ с одновременным сохранением высокой жесткости конструкции инструмента и обеспечением настройки резца вне станка. Поставленная задача достигается тем, что резцовая державка, содержащая корпус с пазом под резец,пружинный элемент регулирования положения резца и элемент его фиксации в отрегулированном положении, выполненный в виде установленной на корпусе над пазом планки и, по меньшей мере, двух шаровых опор, закрепленных на нижней плоскости упомянутой планки, снабжена дополнительным элементом фиксации резца в продольном направлении, выполненным в виде планки, закрепленной на корпусе у переднего его торца, а пружинный элемент регулирования положения резца выполнен в виде пластины кольцеобразной формы и установлен у торца паза корпуса. Сущность изобретения поясняется чертежами. На фиг. 1 изображен условно продольный разрез резцовой державки с элементом фиксации резца в ней,которая закреплена в стандартном резцедержателе токарного станка (зажимные винты резцедержателя не показаны). На фиг. 2 изображен условно разрез А-А по фиг. 1 резцовой державки и элемент регулирования положения резца в виде пластины кольцеобразной формы стенок паза корпуса при контакте с резцом (после сборки всех элементов резцовой державки). Конструкция резцовой державки (см. фиг. 1 и фиг. 2) состоит из следующих основных деталей корпуса 1, установленного в гнезде резцедержателя токарного станка (на фигурах этот резцедержатель показан условно), причем в глубоком пазу данного корпуса размещают стандартный отрезной резец 2, который своим торцом контактирует с элементом регулирования в виде пластины 3 кольцеобразной формы, установленной между стенками паза корпуса 1. При этом элементы фиксации закрепляются следующим образом- первый элемент фиксации 4, выполненный в виде планки и двух шаровых опор 5 - непосредственно на корпусе 1 над пазом с помощью винтов 6 (после сборки всех элементов устройства)- второй, дополнительный элемент фиксации 7, выполненный в виде узкой планки обязательно с торцевой стороны паза корпуса 1 с помощью винтов 8 (еще до установки резца). Заявляемое устройство работает следующим образом. В процессе резания заготовки в технологической системе возникают силы резания, которые воздействуют на режущую часть отрезного резца 2 и его тело, находящееся в постоянном контакте с упругой кольцеобразной пластиной 3, которая имеет также возможность деформации. Последняя от таких воздействий совершает автоколебательное движение в плоскости подачи резца перпендикулярно оси обрабатываемой детали,благодаря чему происходит периодическое изменение величины поперечной подачи и, вследствие этого,дробление стружки. При этом в остальных направлениях сохраняется высокая жесткость, благодаря использованию шаровых опор 5, которые также уменьшают трение при колебательных перемещениях резца. Заявляемое устройство державки, содержащей резец, упругий кольцеобразный элемент, опорные шары,верхнюю нажимную и торцовую фиксирующую планки, можно использовать после соответствующей конструктивной проработки для резцовых державок, применяемых не только для отрезных и прорезных работ (как об этом указывалось выше), но и для других видов токарной обработки деталей типа тел вращения (например, точения фасонных поверхностей сложного профиля). Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
