Резцовая державка

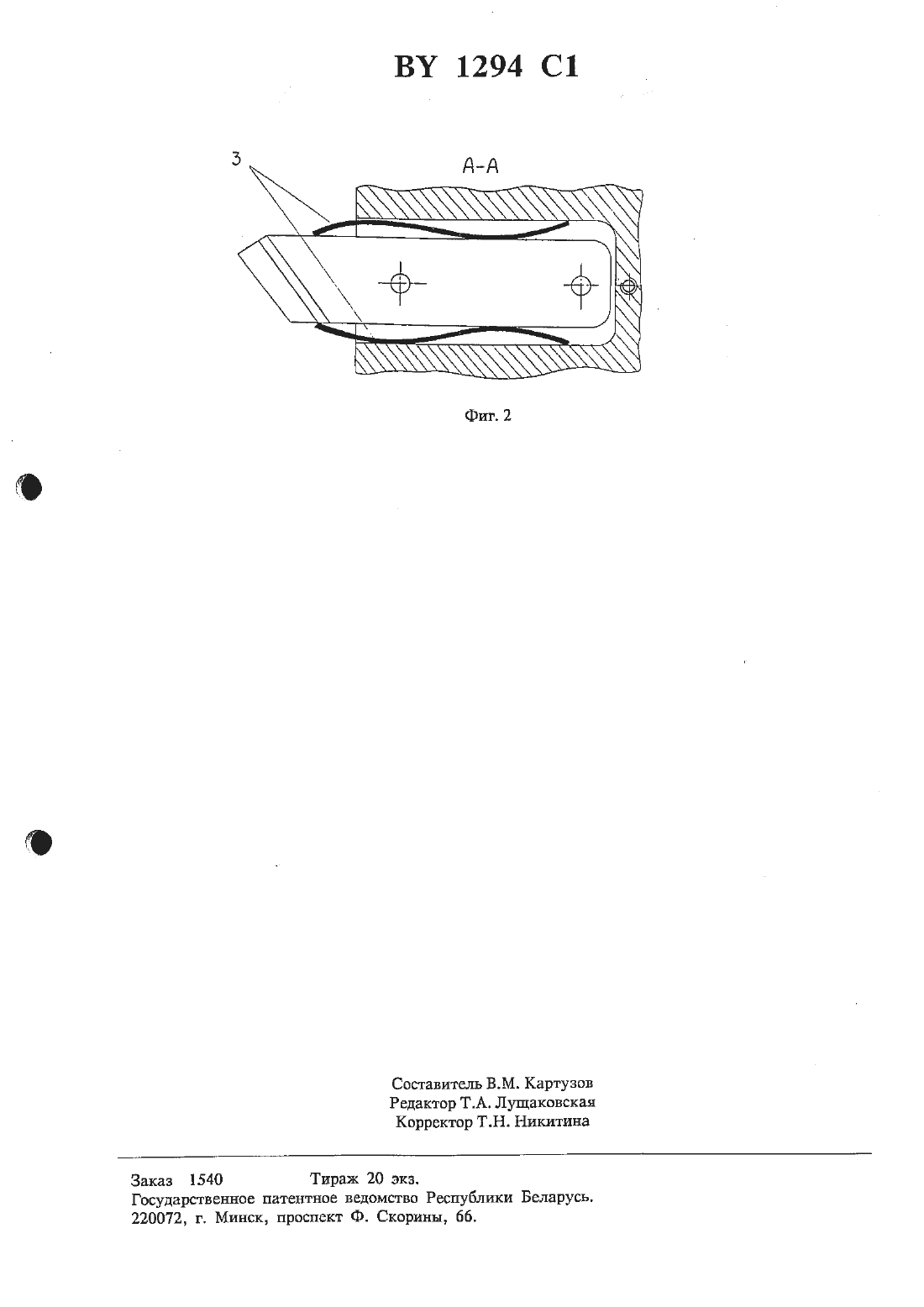

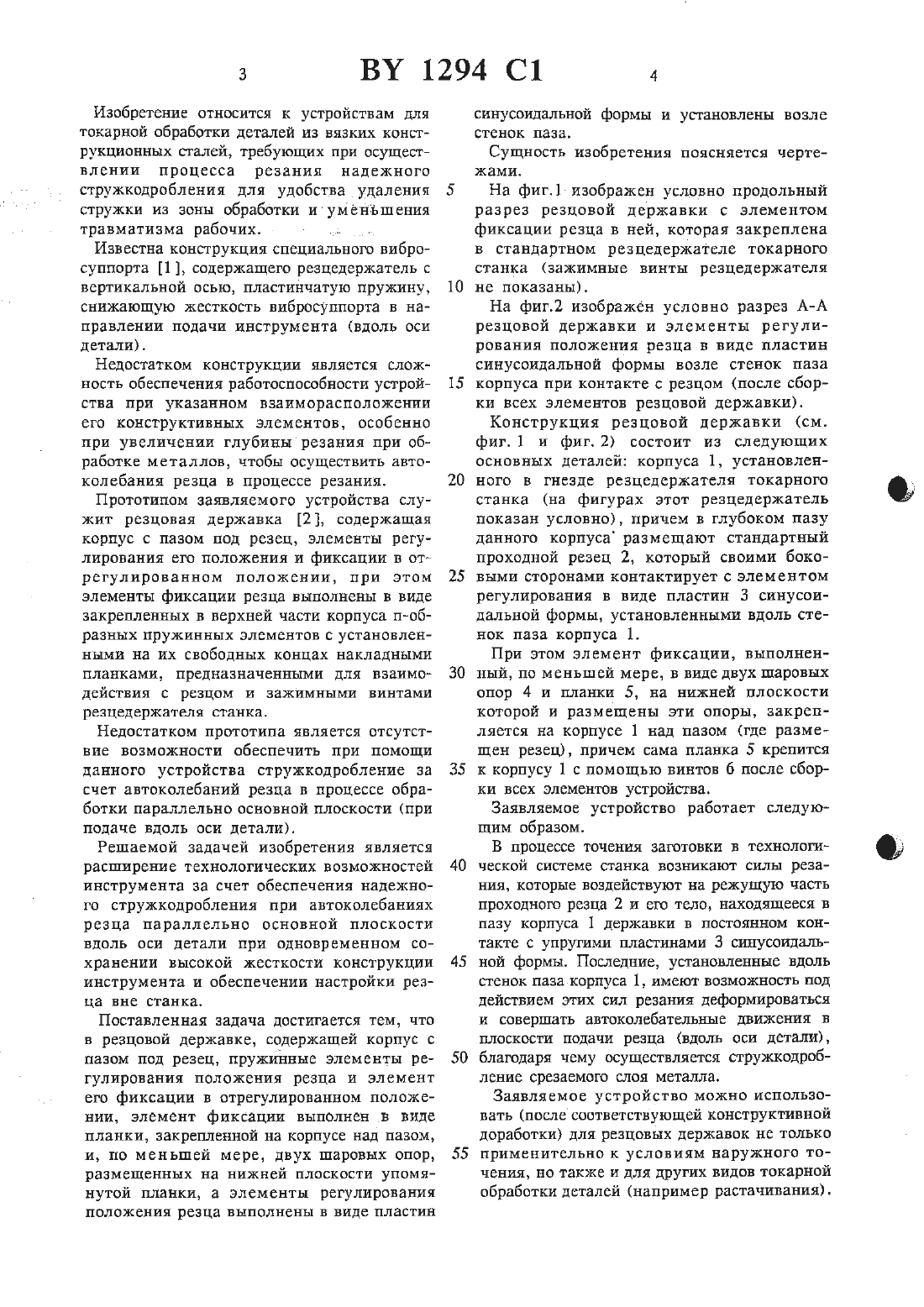

т) ГОСУДАРСТЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусская государственная политехническая академия (ВУ)(73) Патентообладатель Белорусская госу дарственная политехническая академия (ВУ)Резцовая державка, содержащая корпус с пазом под резец, пружинные элементы регулирования положения резца и элемент его фиксации в отрегулированном положении,отличающаяся тем, что элемент фиксации выполнен в виде планки, закрепленной на корпусе над пазом, и, по. меньшей мере, двух шаровых опор, размещенных на нижней плоскости упомянутои планки, а элементы регулирования положения резца выполнены в виде пластин синусоидальной формы и установлены возле стенок паза.Изобретение относится к устройствам для токарной обработки деталей из вязких конструкционных сталей, требующих при осуществлении процесса резания надежного стружкодробления для удобства удаления стружки из зоны обработки и уменьшения травматизма рабочих.Известна конструкция специального вибросуппорта 1 содержащего резцедержатель с вертикальной осью, пластинчатую пружину,снижающую жесткость вибросуппорта в направлении подачи инструмента (вдоль оси детали).Недостатком конструкции является сложность обеспечения работоспособности устройства при указанном взаиморасположении его конструктивных элементов, особенно при увеличении глубиныреэания при обработке металлов, чтобы осуществить автоколебания резца в процессе резания.Прототипом заявляемого устройства служит резцовая державка 2, содержащая корпус с пазом под резец, элементы регулирования его положения и фиксации в отрегулированием положении, при этом элементы фиксации резца выполнены в виде закрепленных в верхней части корпуса п-образных пружинных элементов с установленными на их свободных концах накладными планками, предназначенными для взаимодействия с резцом и зажимными винтами РСЗЦВДЕРЖЗТЛЯ СТННКЗ.НСДОСТЗТКОМ ПрОТОТИПа ЯВЛЯТСЯ ОТСУТСТ вие возможности обеспечить при помощи данного устройства стружкодробление за счет автоколебаний резца в процессе обработки параллельно основной плоскости (при подаче вдоль оси детали).Решаемой задачей изобретения является расширение технологических возможностей инструмента за счет обеспечения надежного стружкодробления при автоколебаниях резца параллельно основной плоскости вдоль оси детали при одновременном сохранении высокой жесткости конструкции инструмента и обеспечении настройки резца вне станка.Поставленная задача достигается тем, что в резцовой державке, содержащей корпус с пазом под резец, пружинные элементы регулирования положения резца и элемент его фиксации в отрегулированном положении, элемент фиксации выполнен в виде планки, закрепленной на корпусе над пазом,и, по меньшей мере, двух шаровых опор,размещенных на нижней плоскости упомянутой планки, а элементы регулирования положения резца выполнены в виде пластинСИНУСОИДЕЛЬНОЙ ФОРМЫ И УСТЗНОБЛСНЫ ВОЗЛЕ СТВНОК ПЗЗЗ.Сущность изобретения поясняется чертежами.На фиг.1- изображен условно продольный разрез резцовой державки с элементом фиксации резца в ней, которая закреплена в стандартном резцедержателе токарного станка (зажимные винты резцедержателя не показаны).На фиг.2 изображен условно разрез А-А резцовой державки и элементы регулирования положения резца в виде пластин синусоидальной формы возле стенок паза корпуса при контакте с резцом (после сборки всех элементов резцовой держании).Конструкция резцовой держании (см. фиг. 1 и фиг. 2) состоит из следующих основных деталей корпуса 1, установленного в гнезде резцедержателя токарного станка (на фигурах этот резцедержатель показан условно), причем в глубоком пазу данного корпуса размещают стандартный проходной резец 2, который своими боковыми сторонами контактирует с элементом регулирования в виде пластин 3 синусоидальной формы, установленными вдоль стенок паза корпуса 1.При этом элемент фиксации, выполненный, по меньшей мере, в виде двух шаровых опор 4 и планки 5, на нижней плоскости которой и размещены эти опоры, закрепляется на корпусе 1 над пазом (где размещен резец, причем сама планка 5 крепится к корпусу 1 с помощью винтов 6 после сборки всех элементов устройства.Заявляемое устройство работает следующим образом.В процессе точения заготовки в технологической системе станка возникают силы резания, которые воздействуют на режущую часть проходного резца 2 и его тело, находящееся в пазу корпуса 1 державки в постоянном контакте с упругими пластинами 3 синусоидальной формы. Последние, установленные вдоль стенок паза корпуса 1, имеют возможность под действием этих сил резания деформироваться и совершать автоколебательные движения в плоскости подачи резца (вдоль оси детали),благодаря чему осуществляется стружкодробпение срезаемого слоя металла.Заявляемое устройство можно использовать (после соответствующей конструктивной доработки) для резцовых державок не только применительно к условиям наружного точения, но также и для других видов токарной обработки деталей (например растачивания).Заказ 1540 Тираж 20 экз. Госуд ванное патентное ведомство Ре блики Веларусь. 22007 . Минск, проспект Ф. Скорины, .
