Роликовая разборная цепь

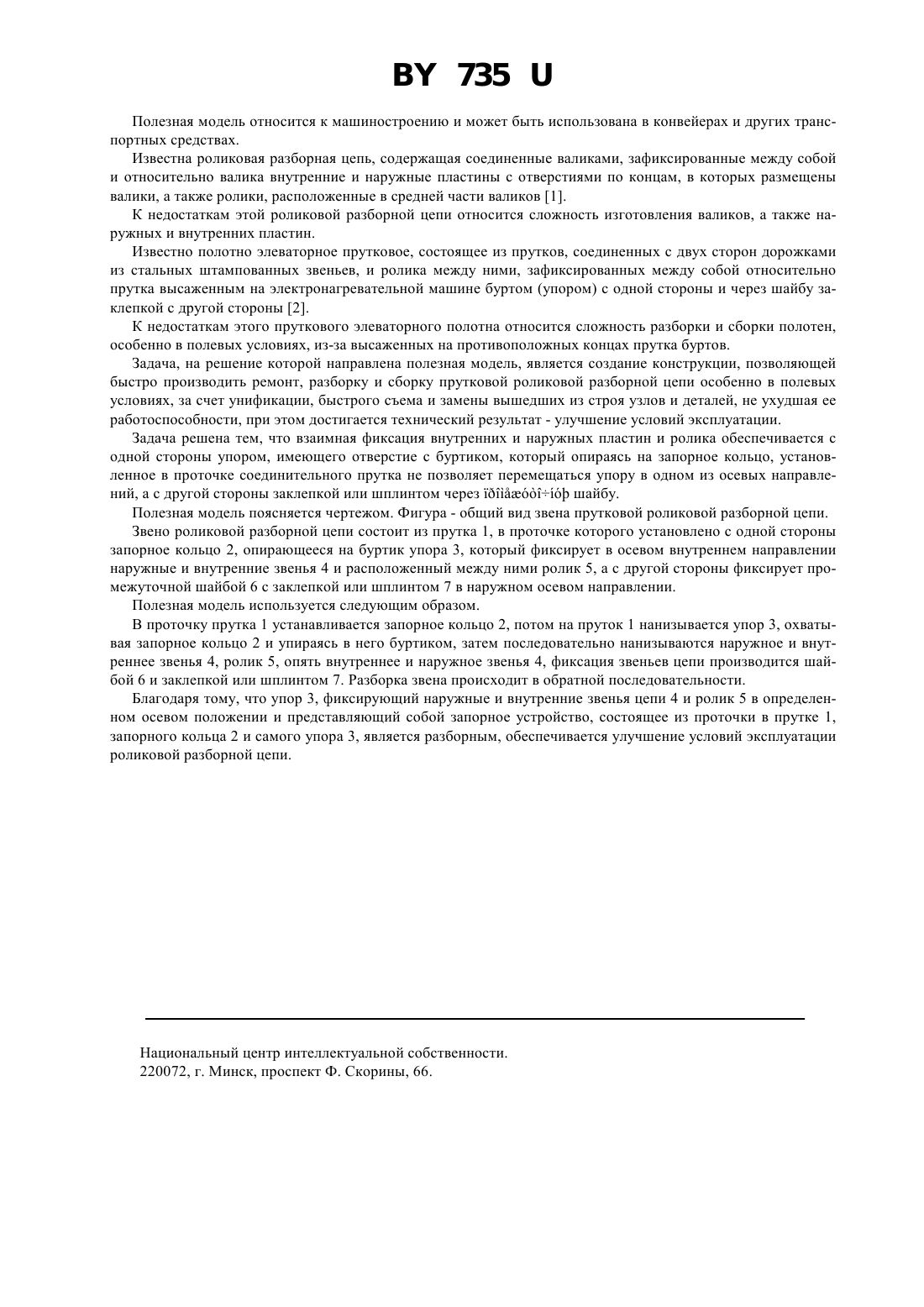

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество БЕЛАГРОСТРОЙИНДУСТРИЯ(73) Патентообладатель Закрытое акционерное общество БЕЛАГРОСТРОЙИНДУСТРИЯ(57) Роликовая разборная цепь, содержащая ролик, внутренние и наружные звенья, фиксация которых в определенном осевом положении на прутке осуществляется с одной стороны упором, а с другой стороны шайбой и заклепкой (шплинтом), отличающаяся тем, что упор представляет собой запорное устройство, состоящее из упора, буртик выточки которого опирается на запорное кольцо, установленное в проточке прутка.(56) 1. А СССР 1444575 А 1, МПК 16 13/12, 13/18, 1988. 2. Картофелекопатель полунавесной КСТ - 1,4 А, лидского завода сельскохозяйственного машиностроения. ТУ РБ 00236085. 029 - 99. 735 Полезная модель относится к машиностроению и может быть использована в конвейерах и других транспортных средствах. Известна роликовая разборная цепь, содержащая соединенные валиками, зафиксированные между собой и относительно валика внутренние и наружные пластины с отверстиями по концам, в которых размещены валики, а также ролики, расположенные в средней части валиков 1. К недостаткам этой роликовой разборной цепи относится сложность изготовления валиков, а также наружных и внутренних пластин. Известно полотно элеваторное прутковое, состоящее из прутков, соединенных с двух сторон дорожками из стальных штампованных звеньев, и ролика между ними, зафиксированных между собой относительно прутка высаженным на электронагревательной машине буртом (упором) с одной стороны и через шайбу заклепкой с другой стороны 2. К недостаткам этого пруткового элеваторного полотна относится сложность разборки и сборки полотен,особенно в полевых условиях, из-за высаженных на противоположных концах прутка буртов. Задача, на решение которой направлена полезная модель, является создание конструкции, позволяющей быстро производить ремонт, разборку и сборку прутковой роликовой разборной цепи особенно в полевых условиях, за счет унификации, быстрого съема и замены вышедших из строя узлов и деталей, не ухудшая ее работоспособности, при этом достигается технический результат - улучшение условий эксплуатации. Задача решена тем, что взаимная фиксация внутренних и наружных пластин и ролика обеспечивается с одной стороны упором, имеющего отверстие с буртиком, который опираясь на запорное кольцо, установленное в проточке соединительного прутка не позволяет перемещаться упору в одном из осевых направлений, а с другой стороны заклепкой или шплинтом черезшайбу. Полезная модель поясняется чертежом. Фигура - общий вид звена прутковой роликовой разборной цепи. Звено роликовой разборной цепи состоит из прутка 1, в проточке которого установлено с одной стороны запорное кольцо 2, опирающееся на буртик упора 3, который фиксирует в осевом внутреннем направлении наружные и внутренние звенья 4 и расположенный между ними ролик 5, а с другой стороны фиксирует промежуточной шайбой 6 с заклепкой или шплинтом 7 в наружном осевом направлении. Полезная модель используется следующим образом. В проточку прутка 1 устанавливается запорное кольцо 2, потом на пруток 1 нанизывается упор 3, охватывая запорное кольцо 2 и упираясь в него буртиком, затем последовательно нанизываются наружное и внутреннее звенья 4, ролик 5, опять внутреннее и наружное звенья 4, фиксация звеньев цепи производится шайбой 6 и заклепкой или шплинтом 7. Разборка звена происходит в обратной последовательности. Благодаря тому, что упор 3, фиксирующий наружные и внутренние звенья цепи 4 и ролик 5 в определенном осевом положении и представляющий собой запорное устройство, состоящее из проточки в прутке 1,запорного кольца 2 и самого упора 3, является разборным, обеспечивается улучшение условий эксплуатации роликовой разборной цепи. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
